MANUAL DE USUARIO 43382 Lindy

Manual de Usuario Español

No. 43382

lindy.com

Safety Instructions

! WARNING !

Información de seguridad

! ADVERTENCIA !

Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto.

El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto.

Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA. Para su uso en todo el mundo, se incluyen cuatro adaptadores de CA diferentes: tipo Euro, tipo Británico, tipo Estadounidense / Japonés y tipo Australiano / Neozelandés. Utilice el adaptador de CA apropiado como se muestra en la imagen y cerciórese de que esté firmemente asegurado en su lugar y que no se separe tirando levemente antes de instalarlo en una toma de corriente.

Para reducir el riesgo de incendio, descargas eléctricas o daños:

• No abra el producto. No hay partes internas que puedan ser reparables por el usuario.
• Solo personal de servicio cualificado puede realizar reparaciones o mantenimiento.
  ■ No utilice nunca cables dañados.
  ■ No exponga el producto al agua ni a lugares húmedos.
• No utilice este producto al aire libre, esta únicamente diseñado para su uso en interiores.
• No coloque el producto cerca de fuentes de calor directas. Colóquelo siempre en un lugar bien ventilado.
• No coloque objetos pesados sobre el producto o los cables.
• Asegúrese de que los cables estén firmemente asegurados y bloqueados en su lugar antes de insertarlos en una toma de corriente.

PELIGRO RIESGO DE CHOQUE ELECTRICO

Instrucciones para el uso de la fuente de alimentación

Conecte el adaptador de país requerido al enchufe:

Coloque el adaptador de país en la fuente de alimentación de modo que las 2 orejetas del extremo inferior del adaptador encajen en los huecos correspondientes de la fuente de alimentación. A continuación, deslice el adaptador hacia abajo hasta que encaje en su lugar.

Para quitarlo, pulse el botón y deslice el adaptador hacia arriba.

Introducción

Gracias por la compra de nuestro producto Carcasa USB 3.2 Gen 2x2 doble M.2 NVMe SSD de Lindy. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

La carcasa Lindy USB 3.2 Gen 2x2 Dual M.2 NVMe SSD permite al usuario instalar dos SSD M.2 basados en PCIe/NVMe así como una unidad externa para hosts USB como ordenadores portátiles o PC. La función adicional Clone permite duplicar SSD M.2 NVMe, incluso sin conexión a un ordenador ("clonación offline"). La compatibilidad con el estándar USB 3.2 Gen 2x2 garantiza velocidades de transferencia de datos SuperSpeed 20Gbps. La compatibilidad con UASP también garantiza velocidades más rápidas para los ordenadores compatibles con UASP.

Contenido del paquete

• Carcasa SSD USB 3.2 Gen 2x2 Dual M.2 NVMe
• Cable USB 3.2 Gen 2x2 Tipo C a C de 0,25 m
• Fuente de alimentación multi-país 12VDC 2A con adaptadores de país (UE, Reino Unido; Estados Unidos, AUS)
  ■ 2x almohadilla conductora térmica
  ■ 2x placa conductora térmica
• 4x tapón de goma M.2
  ■ Manual Lindy

Especificaciones

■ Interfaz: USB a 2x PCIe / NVMe M.2 SSD
- Estándar de interfaz: USB 3.2 Gen 2x2, PCIe 3.0 x2
- Ancho de banda soportado: 20Gbps (USB), 32Gbps - cada uno hasta 16Gbps (PCI 3.0 x2)
Chipset: JMS586U
- Compatibilidad: ordenadores equipados con USB tipo C
- Características especiales: admite SSD de 42/60/80 mm, UASP & TRIM, indicador LED para el proceso de clonación
- Entradas: 1 x USB Tipo C (hembra)
- Salidas: 2 x PCIe basado en M.2 (hembra), key M y key B + M
- Alimentación: 5.5 / 2.5mm DC socket
- Dimensiones del producto WxDxH: 143x77x17.5mm (5,63x3,03x0,69")
■ Material de la carcasa: aluminio y ABS
■ Peso neto: 0,174kg (0,38 libras)
- Temperatura de funcionamiento: 5 °C - 35 °C (41 °F - 95 °F)
- Temperatura de almacenamiento: -10 °C - 90 °C (-14 °F - 122 °F)
■ Humedad: 10 - 90% HR (sin condensación)

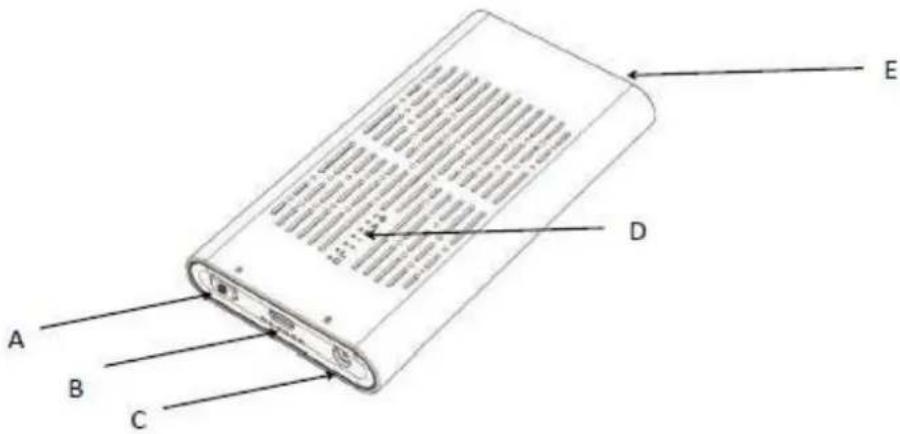

Visión general

A B C D E

A: Botón de clonación sin conexión
B: Puerto ascendente: USB 3.2 Gen 2x2 20Gbps Tipo C hembra
C: Puerto de alimentación: 12V DC 5.5x2.5mm
D: Indicadores LED para alimentación, SSD NVMe M.2 y progreso de clonación fuera de línea
E: Secure-Lock: Bloquear y desbloquear

Instalación y funcionamiento

Por favor, siga los pasos más abajo para la instalación:

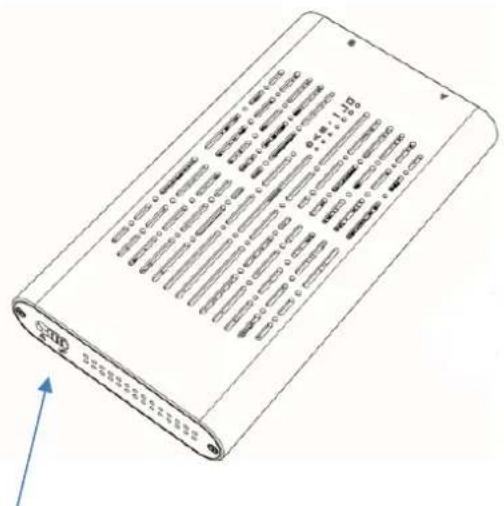

Desbloquee la cerradura de seguridad E deslizando el interruptor hacia la derecha.

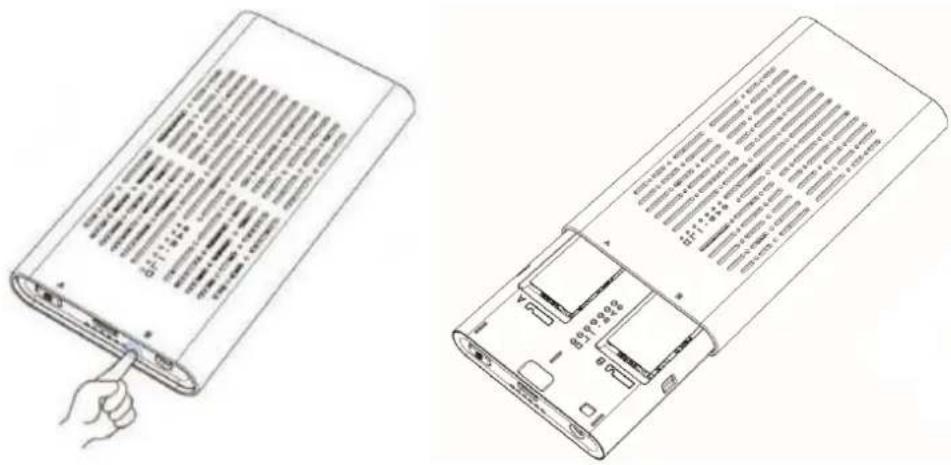

Presione una vez en el marco interior de plástico en el otro lado de la carcasa hasta que salga:

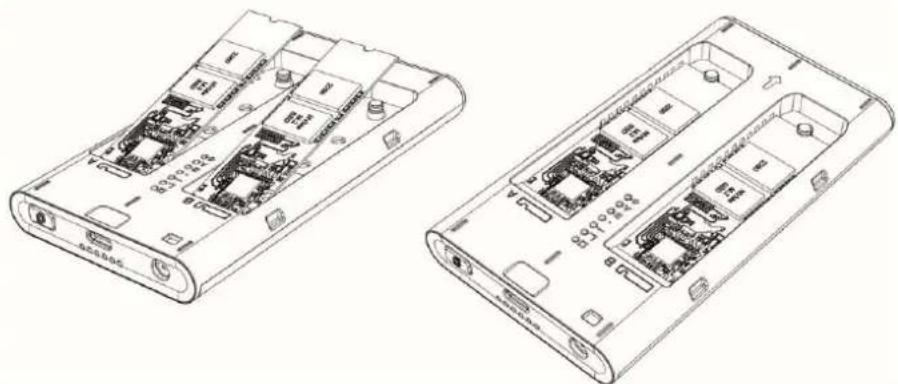

Inserte los SSD M.2 NVMe en el producto, presione suavemente el SSD M.2 y encaje en el tapón de goma.

Pegue la almohadilla conductora térmica en el SSD y finalmente la placa conductora térmica en la parte superior (por favor quitar las capas superficiales en ambos lados primero). Finalmente, empuje el marco de plástico hacia la carcasa de aluminio y bloquee la cerradura segura E deslizando el interruptor hacia la izquierda.

Tenga en cuenta: Si desea clonar SSD, no conecte la carcasa USB 3.2 Dual M.2 NVMe SSBu ordenador

Operación de clonación sin conexión

- Instale dos SSD M.2 NVMe* (la capacidad de almacenamiento del disco B (disco de destino) debe ser mayor o igual que el disco A (disco de origen) y, a continuación, conecte la fuente de alimentación a la carcasa.

- Mantenga presionado el botón de clonación A durante aproximadamente 3 segundos hasta que se enciendan los 4 LED azules, luego suelte el botón y presione rápidamente nuevamente, comienza el clon sin conexión.

4 indicadores de progreso se iluminan en azul cuando la clonación fuera de línea está en progreso, 25% > 50% > 75% > 100% parpadea a su vez, los 4 indicadores se iluminan cuando se realiza la clonación fuera de línea.

Acceso a lectura y escritura SSD* (sin clonación)

Conecte la fuente de alimentación incluida y el cable USB tipo C a la caja SSD USB 3.2 Dual M.2 NVMe. El sistema operativo instalará automáticamente los controladores necesarios y la carcasa ya estará lista para su uso.

Se admite la lectura y escritura en dos SSD simultáneamente.

Antes de desconectar la carcasa SSD USB 3.2 Dual M.2 NVMe, asegúrese de que los procesos de transferencia de datos se hayan completado para evitar la pérdida de datos.

Indicadores LED (de arriba a abajo)

• Indicador de encendido: Se ilumina en verde cuando la alimentación está encendida.
• Indicadores SSD NVMe M.2: Se iluminan en amarillo cuando se inserta el SSD M.2 NVMe, parpadea mientras lee y escribe; El indicador estará apagado en modo de suspensión.
• Indicadores de progreso de clonación fuera de línea:

Se Ilumina en azul cuando la clonación fuera de línea está en curso: 25% > 50% > 75% > 100% parpadean a su vez, los 4 indicadores se iluminan cuando finaliza el proceso de clonación;

- El LED del disco A parpadea para informar de un error mientras que la capacidad de almacenamiento del disco de destino (disco B) es menor que el disco de origen (disco A) durante la clonación fuera de línea.

*Si está utilizando un nuevo SSD M.2, primero debe inicializarse, formatearse y particionarse.

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
