BEDIENUNGSANLEITUNG 43382 Lindy

Benutzerhandbuch Deutsch

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.

Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Dieses Schaltnetzteil arbeitet mit Anschlussspannungen im Bereich von 100...240 VAC. Für weltweiten Einsatz sind vier verschiedene AC-Adapter für Europa, Großbritannien, USA/Japan und

Australien/Neuseeland enthalten. Verwenden Sie den geeigneten Adapter wie es die Abbildung zeigt.

Stellen Sie bitte sicher, dass der Adapter fest eingerastet ist und sich nicht abziehen lässt, bevor Sie ihn in die Steckdose stecken.

Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:

• Öffnen Sie weder das Produkt noch sein Netzteil. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
  ■ Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belüfteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

Anwendungshinweise für das Netzteil

Stecken Sie den entsprechenden Länderadapter folgendermaßen in das Netzteil:

Setzen Sie den Länderadapter so auf das Netzteil, dass die 2 Nasen am unteren Ende des Adapters in die entsprechenden Aussparungen am Netzteil passen. Schieben Sie den Adapter dann nach unten, bis er einrastet.

Zum Abnehmen drücken Sie auf den Knopf und schieben den Adapter nach oben.

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieses Lindy USB 3.2 Gen 2x2 Dual M.2 NVMe SSD gehäuse mit Clone-Funktion unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Dieses Lindy USB 3.2 Dual M.2 NVMe SSD Gehäuse ermöglicht die Verwendung von zwei PCIe/NVMe-basierten M.2-SSD als mobiles, externes Laufwerk für PCs oder Notebooks. Die zusätzliche Clone-Funktion ermöglicht das Duplizieren von M.2 NVMe SSDs - auch ohne Verbindung zu einem Computer ("Offline Cloning"). Es unterstützt USB 3.2 Gen 2x2 SuperSpeed-Datenraten bis 20Gbit/s. "USB Attached SCSI" (UASP) garantiert ebenfalls hohe Geschwindigkeiten für UASP-fähige Computer.

Lieferumfang

USB 3.2 Dual M.2 NVMe SSD Gehäuse
■ 0.25m USB 3.2 Gen 2x2 Kabel Typ C / C
■ Multi-Country Netzteil 12VDC 2A mit Länderadaptern (EU, UK; US, AUS)
■ 2x Wärmeleitpad
■ 2x Wärmeleitblech
■ 4x M.2 Gummihalterung
■ Lindy Handbuch

Spezifikationen

■ Schnittstelle: USB auf 2x PCIe/NVMe M.2 SSD
■ Schnittstellen-Standard: USB 3.2 Gen 2x2, PCIe 3.0 x2
■ Unterstützte Bandbreite: 20Gbit/s, 32Gbit/s - each up to 16Gbit/s (PCI 3.0 x2)
- Chipsatz: JMS586U
- Kompatibilität: Computer mit USB-Anschluss Typ C
- Spezielle Eigenschaften: Unterstützt 42/60/80mm SSDs, UASP & TRIM, LED-Anzeige für den Clone-Prozess
■ Eingänge: 1 x USB Typ C (Buchse)
Ausgänge: 2 x PCIe-basierte M.2 (Buchse), M Key and B+M Key
■ Stromversorgung / Netzteil: 5.5/2.5mm DC-Buchse
■ Gehäuseabmessungen BxTxH: 143x77x17.5mm (5.63x3.03x0.69in)
■ Kabellänge: 0.25m (0.82ft)
■ Gehäusematerial: Aluminium und ABS
■ Nettogewicht Gerät/e: 0.174kg (0.38lb)
■ Betriebstemperatur: 5°C - 35°C (41°F - 95°F)
■ Lagertemperatur: 10°C - 90°C (-14°F - 122°F)
■ Feuchtigkeit: 10 - 90% RH (nicht-kondensierend)

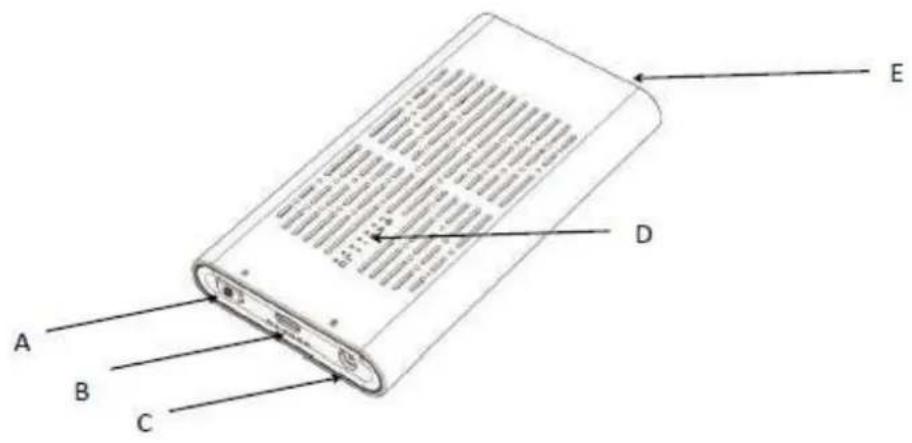

Übersicht

A B C D E

A: Taste zum Offline-Clonen
B: Port zum Anschluss an den Computer: USB 3.2 Gen 2x2 20Gbit/s Typ C Buchse
C: Anschluss für ein Netzteil: 12V DC 5.5x2.5mm
D: LED-Anzeigen für Stromversorgung, M.2 NVMe SSD und den Fortschritt beim Offline-Clonen
E: Schiebeschalter zum Ver- und Entriegeln

Installation & Betrieb

Bitte befolgen Sie die nachstehenden Schritte zu Installation:

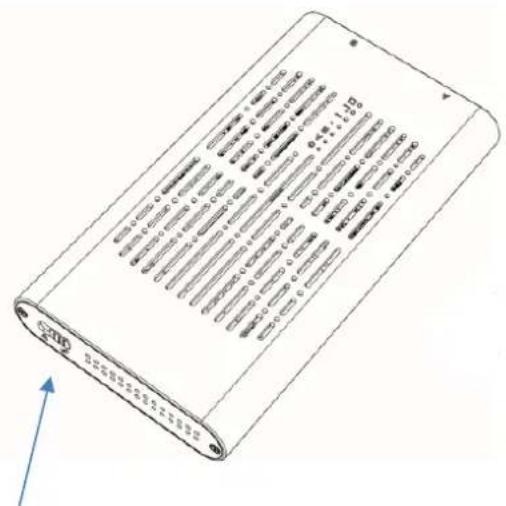

Entriegeln Sie die Sicherung E, indem Sie den Schalter nach rechts schieben.

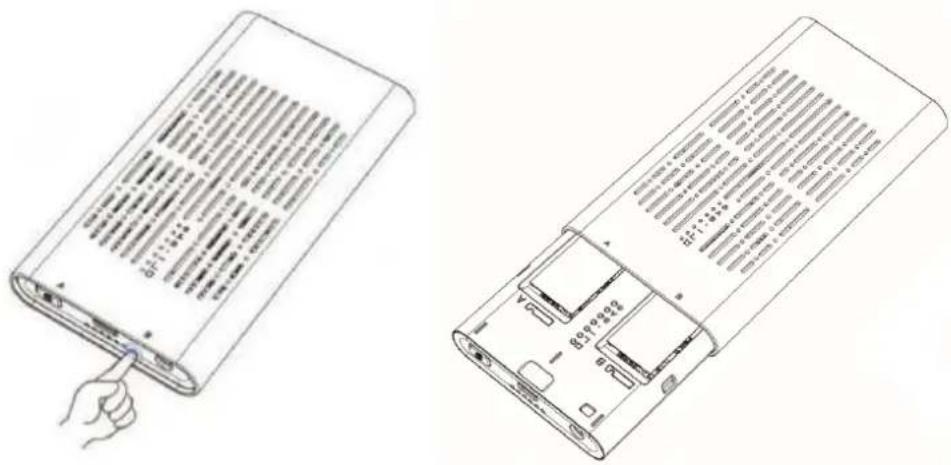

Drücken Sie auf den inneren Kunststoffrahmen auf der anderen Seite des Gehäuses, bis er herausspringt:

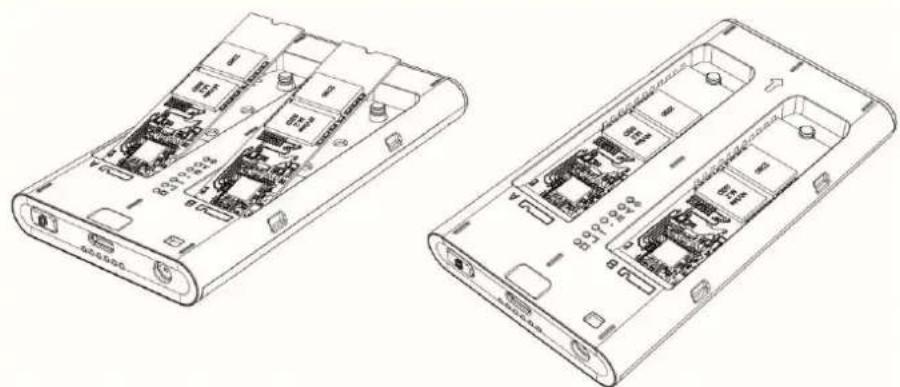

Setzen Sie die M.2-NVMe-SSD(s) in das Produkt ein, drücken Sie die M.2-SSD(s) vorsichtig nach unten und fixieren Sie sie mit der Gummihalterung.

Kleben Sie das Wärmeleitpad auf die SSD und anschließend das Wärmeleitblech darauf (bitte entfernen Sie zuerst jeweils die Folien auf beiden Seiten). Schieben Sie abschließend den Kunststoffrahmen wieder in das Aluminiumgehäuse und verriegeln Sie die Sicherung E, indem Sie den Schalter nach links schieben.

Bitte beachten Sie:

Wenn Sie SSDs clonen möchten, schließen Sie das USB 3.2 Dual M.2 NVMe SSD-Gehäuse nicht an Ihren Computer an.

Offline-Clone-Betrieb

• Installieren Sie zwei M.2-NVMe-SSDs* (die Speicherkapazität von Laufwerk B (Ziellaufwerk) sollte größer oder gleich der von Laufwerk A (Quelllaufwerk) sein) und schließen Sie dann das Netzteil an das Gehäuse an.
• Halten Sie die Clone-Taste A ca. 3 Sekunden lang gedrückt, bis alle 4 blauen LEDs aufleuchten; lassen Sie dann die Taste los und drücken Sie sie schnell erneut, das Offline-Clonen beginnt.
• 4 Fortschrittsanzeigen leuchten blau, wenn der Offline-Clone-Vorgang läuft; 25% > 50% > 75% > 100% blinken nacheinander; alle 4 Anzeigen leuchten, wenn der Offline-Clone-Vorgang abgeschlossen ist.

Lese- und Schreibzugriff auf SSDs\* (kein Clonen)

Bitte schließen Sie das mitgelieferte Netzteil und das USB-Typ-C-Kabel an das USB 3.2 Dual M.2 NVMe SSD-Gehäuse an. Das Betriebssystem installiert automatisch die notwendigen Treiber und das Gehäuse ist nun einsatzbereit.

Das Lesen und Schreiben auf zwei SSDs gleichzeitig wird unterstützt.

Bevor Sie das USB 3.2 Dual M.2 NVMe SSD-Gehäuse abtrennen, stellen Sie sicher, dass die Datenübertragungsprozesse abgeschlossen sind, um Datenverluste zu vermeiden.

LED-Anzeigen (von oben nach unten)

• Stromanzeige: leuchtet grün, wenn der Strom eingeschaltet ist.
• M.2 NVMe SSD-Anzeigen: Leuchtet gelb, wenn eine M.2 NVMe-SSD eingelegt ist, blinkt beim Lesen und Schreiben; die Anzeige ist im Ruhezustand ausgeschaltet.
• Offline-Clone-Fortschrittsanzeigen:
• Leuchten blau auf, wenn der Offline-Klonvorgang läuft: 25% > 50% > 75% > 100% blinken abwechselnd; alle 4 Anzeigen leuchten auf, wenn der Klonvorgang beendet ist;
• Die LED von Laufwerk A blinkt, um einen Fehler zu melden, wenn beim Offline-Clonen die Speicherkapazität des Ziellaufwerks (Laufwerk B) geringer ist als die des Quelllaufwerks (Laufwerk A).

* Wenn Sie eine neue M.2 SSD verwenden, muss diese zunächst initialisiert, formatiert und partitioniert werden.
