BEDIENUNGSANLEITUNG 43394 Lindy

Benutzerhandbuch Deutsch

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieses Lindy USB4 NVMe M.2 SSD-Gehäuse unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Das Lindy USB4 NVMe M.2 SSD-Gehäuse ermöglicht es dem Benutzer, eine PCIe/NVMe-basierte M.2 SSD als externes Laufwerk an USB4- oder Thunderbolt 3/4-Hosts wie Laptops oder PCs anzuschließen. Die Unterstützung des USB4-Standards garantiert extrem schnelle Datenübertragungsraten von bis zu 40Gbit/s*.

Dieses Lindy-Gehäuse ist kompatibel mit PCIe/NVMe-basierten M.2-SSDs mit M-Key oder B + M-Key in 42, 60 und 80mm Länge. Das Aluminiumgehäuse mit Aluminiumkühlkörper sorgt für eine hervorragende Wärmeableitung und eine angemessene Betriebstemperatur. Das werkzeuglose Design macht die Installation sehr einfach.

* Bitte beachten Sie, dass die volle Unterstützung von 40Gbit/s nur mit einem USB4, Thunderbolt 3 oder 4 Host Controller möglich ist.

Lieferumfang

■ USB4 M.2 NVMe SSD-Gehäuse
■ 15cm USB4 40Gbps FPC Flachbandkabel
- Aluminium-Kühlkörper-Kit (Aluminium-Kühlkörper, Metallhalterung, 2x Silikon-Wärmeleitpad, 4x Schrauben)
■ 1x Mini-Schraubenzieher
■ 2x Schraube + Mutter
■ Lindy Handbuch

Spezifikationen

USB4 (40Gbit/s) Standard
■ Unterstützt PCIe 4.0 x4 M.2 NVMe SSD
- Unterstützt 42mm (2242), 60mm (2260) und 80mm (2280) M.2 NGFF Formfaktoren mit M Key und B + M Key
- Chipsatz: ASM2464PD
■ UASP- und TRIM-Unterstützung
■ Langlebiges Aluminium-Gehäuse
- Plug and Play, Stromversorgung über USB-Bus
■ LED-Statusanzeige: durchgehend blau bei erfolgreicher Verbindung, blinkend bei Datenübertragung
■ Betriebstemperatur: 0°C - 45°C (32°F - 113°F)
■ Lagertemperatur: -10^ - 70^ ( -14^ - 158^ )
■ Luftfeuchtigkeit: 10 - 85 % RH (nicht kondensierend)

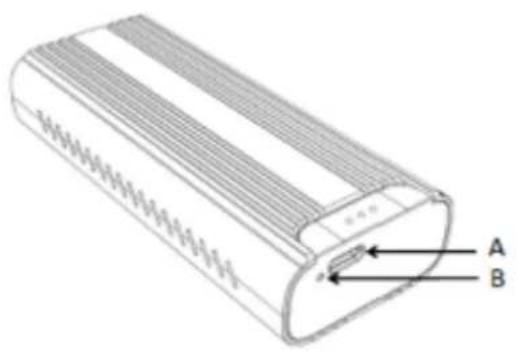

Übersicht

A B

A: Upstream-Anschluss (USB-Typ-C-Buchse)
B: LED-Statusanzeige

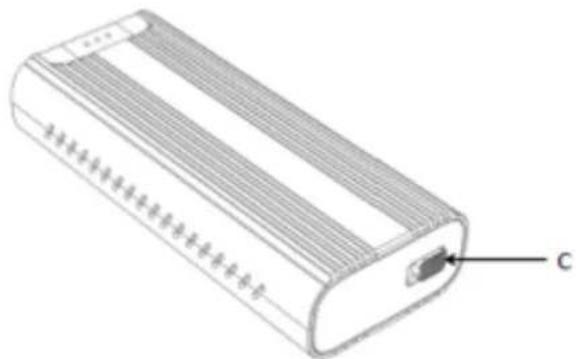

C: Verriegelung

Installation & Betrieb

Bitte befolgen Sie die nachstehenden Schritte zur Installation:

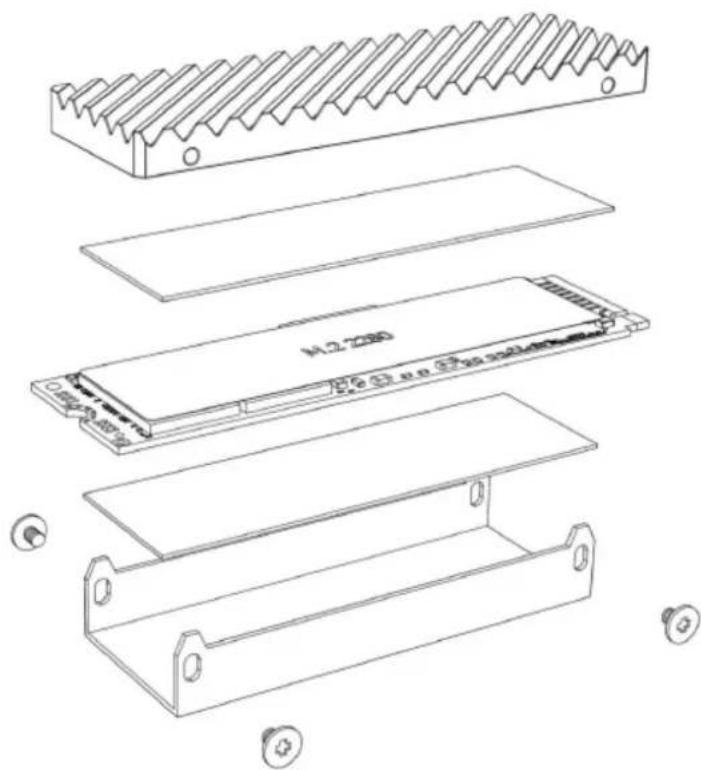

Einbau des Aluminium-Kühlkörpers

1. Entfernen Sie die Folien des dickeren Silikon-Wärmepads.
2. Befestigen Sie das Silikon-Wärmeleitpad an der Oberseite der M.2 SSD.

3. Befestigen Sie den Aluminium-Kühlkörper auf dem Silikon-Wärmeleitpad.

4. Entfernen Sie die Folien des dünneren Silikon-Wärmepads.

5. Befestigen Sie das Silikon-Wärmeleitpad an der Unterseite der M.2 SSD.

6. Befestigen Sie die M.2 SSD in der Metallhalterung.

7. Verwenden Sie den Mini-Schraubenzieher, um den Kühlkörper und die Metallhalterung zu verschrauben.

Schieben Sie den Schalter C nach links und drücken Sie den inneren Rahmen nach hinten, um das Gehäuse zu öffnen.

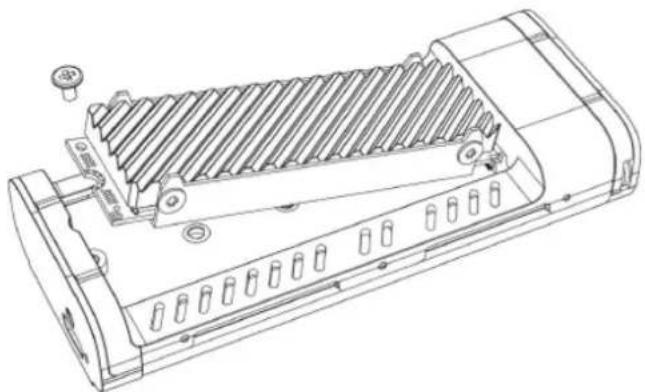

Setzen Sie die M.2 SSD* diagonal in den NVMe-Steckplatz ein und drücken Sie die M.2 SSD vorsichtig nach unten.

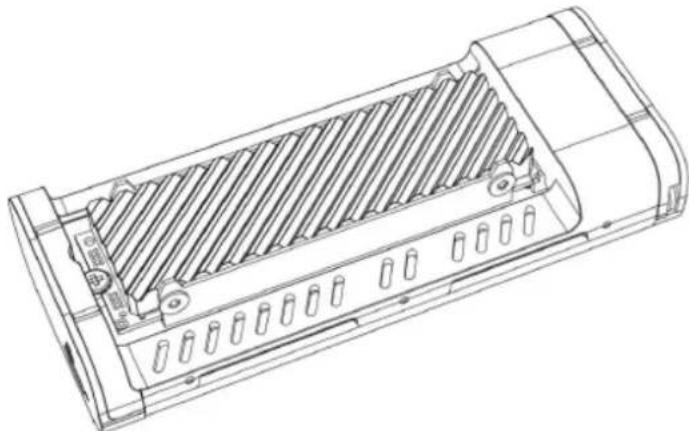

Befestigen Sie nun die M.2 SSD mit dem Mini-Schraubenzieher.

Verwenden Sie schließlich das mitgelieferte USB4-Flachbandkabel, um das Gehäuse mit Ihrem Host-Computer zu verbinden. Das USB4 NVMe M.2 SSD-Gehäuse ist nun betriebsbereit.

Bitte beachten Sie:

1. Bitte seien Sie vorsichtig, um statische Elektrizität zu vermeiden, wenn Sie dieses Gehäuse verwenden und die M.2-SSD einbauen. Es wird empfohlen, Ihre Hände zur Entladung auf einen Metallgegenstand zu legen.
2. Vergewissern Sie sich, dass das Gehäuse ausgeschaltet ist, wenn Sie die M.2-SSD installieren (obwohl es Hot-Swapping unterstützt).
3. Versuchen Sie, vorsichtig vorzugehen und nicht heftig zu drücken, um zu vermeiden, dass die Komponenten auf der Hauptplatine der M.2 SSD während der Installation zerkratzt werden.
4. Es wird empfohlen, das Gehäuse unter Windows 10/11, macOS 10.9 oder höher zu verwenden, um eine optimale Performanc zu erzielen.

*Wenn Sie eine neue M.2-SSD verwenden, muss diese zunächst initialisiert, formatiert und partitioniert werden.
