MANUALE UTENTE 43394 Lindy

Vi ringraziamo per aver acquistato il Box Lindy USB4 SSD M.2 NVMe. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

Il Box Lindy USB4 SSD M.2 NVMe consente all'utente di collegare un'unità SSD M.2 basata su PCIe/NVMe come unità esterna a host USB4 o Thunderbolt 3/4 come laptop o PC. Il supporto dello standard USB4 garantisce velocità di trasferimento dati estremamente elevate, fino a 40 Gbit/s*.

Questo alloggiamento Lindy è compatibile con le unità SSD M.2 basate su PCIe/NVMe con chiave M o chiave B + M di 42, 60 e 80 mm di lunghezza. L'alloggiamento in alluminio con dissipatore di calore in alluminio garantisce un'eccellente dissipazione del calore e una temperatura operativa adeguata. Il design senza attrezzi rende l'installazione molto semplice.

* Si prega di notare che il supporto completo di 40 Gbit/s è possibile solo con un controller host USB4, Thunderbolt 3 o 4.

Contenuto della confezione

■ Box SSD USB4 M.2 NVMe
■ Cavo piatto USB4 40Gbps FPC da 15 cm
- Kit dissipatore in alluminio (dissipatore in alluminio, staffa in metallo, 2 cuscinetti termici in silicone, 4 viti)
■ 1x Mini cacciavite
■ 2x vite + dado
■ Manuale

Specifiche

■ Standard USB4 (40Gbps)
■ Supporta PCIe 4.0 x4 M.2 NVMe SSD
- Supporta i fattori di forma M.2 NGFF da 42 mm (2242), 60 mm (2260) e 80 mm (2280) con chiave M e chiave B + M
Chipset: ASM2464PD
■ Supporto UASP e TRIM
■ Durevole involucro in alluminio
■ Plug and Play, alimentato dal bus USB
- Indicatore di stato a LED: blu fisso per connessione riuscita, lampeggiante per trasferimento dati
- Temperatura di funzionamento: 0°C - 45°C (32°F - 113°F)
■ Temperatura di stoccaggio: -10°C - 70°C (-14°F - 158°F)
■ Umidità: 10 - 85% RH (senza condensa)

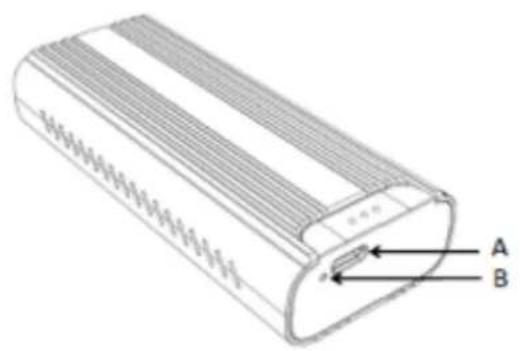

Panoramica

A: Porta Upstream per collegamento PC (presa USB tipo C)
B: Indicatore di stato a LED
C: Meccanismo di blocco

Installazione & Utilizzo

Per l'installazione, seguire le istruzioni riportate di seguito:

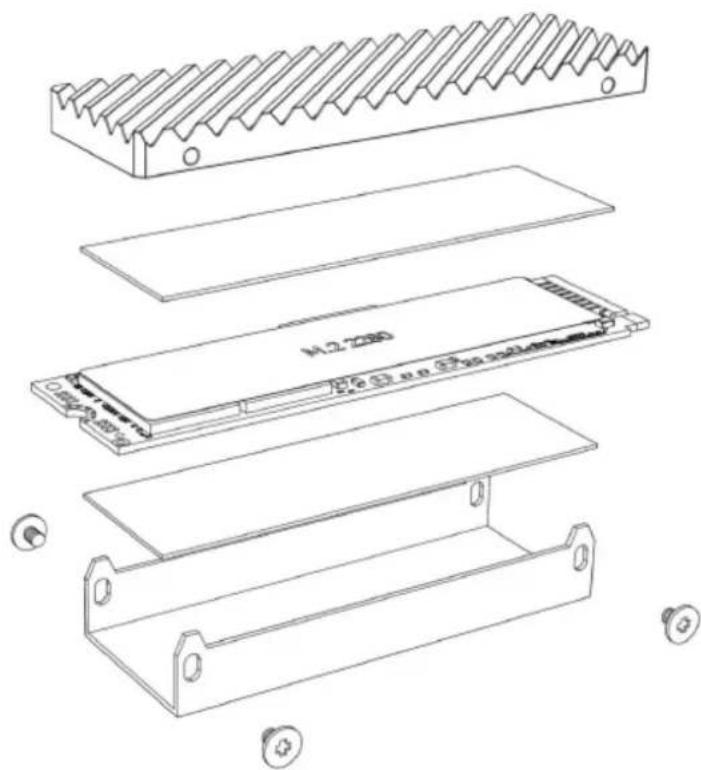

Installazione del dissipatore di calore in alluminio

1. Rimuovere le lamine del pad termico in silicone più spesso.
2. Fissare il cuscinetto termico in silicone alla parte superiore dell'unità SSD M.2.
3. Fissare il dissipatore di calore in alluminio al pad termico in silicone.
4. Rimuovere la pellicola dal pad termico in silicone più sottile.
5. Fissare il pad termico in silicone alla parte inferiore dell'unità SSD M.2.
6. Fissare l'unità SSD M.2 nella staffa metallica.
7. Utilizzare il mini cacciavite per avvitare il dissipatore di calore e la staffa metallica.

Installazione di un'unità SSD M.2

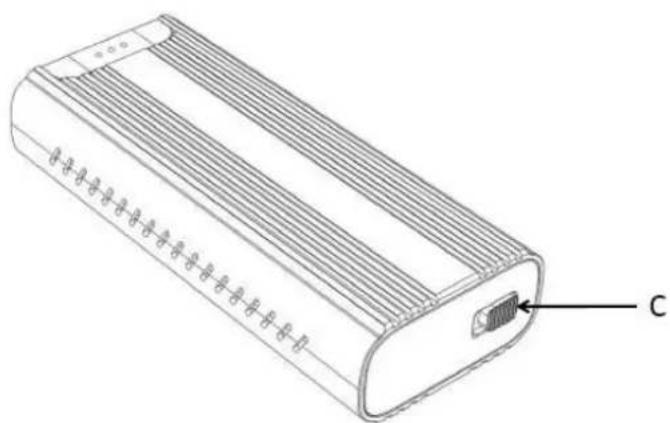

Far scorrere l'interruttore C verso sinistra e spingere il telaio interno all'indietro per aprire la custodia.

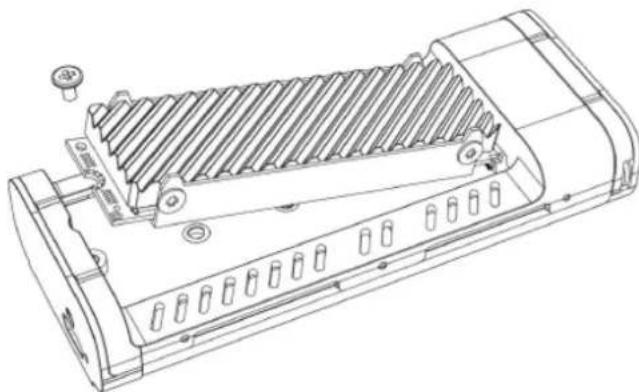

Inserire l'SSD M.2* in diagonale nello slot NVMe e spingere delicatamente l'SSD M.2 verso il basso.

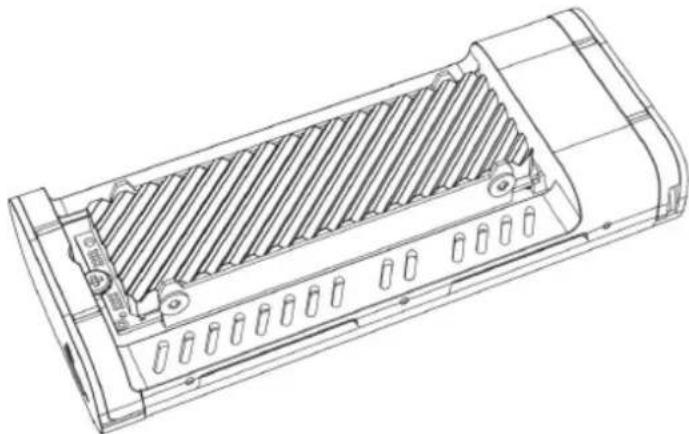

Fissare l'unità SSD M.2 utilizzando il mini-cacciavite.

Infine, utilizzare il cavo a nastro USB4 in dotazione per collegare l'alloggiamento al computer host. L'alloggiamento per SSD M.2 NVMe USB4 è ora pronto per l'uso.

Nota bene:

1. Durante l'uso di questo alloggiamento e l'installazione dell'unità SSD M.2, è necessario prestare attenzione all'elettricità statica. Si consiglia di appoggiare le mani su un oggetto metallico per scaricare l'elettricità statica.
2. Assicurarsi che il contenitore sia spento quando si installa l'unità SSD M.2 (anche se supporta la sostituzione a caldo).

3. Cercate di procedere con cautela e di non premere violentemente per evitare di graffiare i componenti della scheda madre dell'unità SSD M.2 durante l'installazione.

4. Si consiglia di utilizzare il Box in ambiente Windows 10/11, macOS 10.9 o superiore per ottenere prestazioni ottimali.

*Se si utilizza una nuova unità SSD M.2, è necessario inizializzarla, formattarla e partizionarla.

Introducción

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell'EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
