MANUALE UTENTE 70445 Lindy

Vi ringraziamo per aver acquistato Transceiver Audio 3.5mm & TosLink (ottico) Bluetooth. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

Questo transceiver Audio 3.5mm & TosLink (ottico) Bluetooth è una soluzione compatta e multi-funzione per la connessione di dispositivi senza supporto Bluetooth a sorgenti e uscite con connettività Bluetooth. Gli ingressi 3.5mm e TosLink (ottico) consentono la connessione a sorgenti non-BT come TV, amplificatori e laptop, in modo da trasmettere segnali audio di alta qualità wireless a dispositivi Bluetooth come cuffie, soundbar o casse.

Contenuto della confezione

■ Transceiver Bluetooth
■ Cavo USB Tipo A Maschio a Micro-B Maschio, 0.8m
■ Manuale

Caratteristiche

• Trasmette segnali audio 3.5mm o TosLink (ottico) da un dispositivo audio senza supporto Bluetooth.
• Connessione a dispositivi non-Bluetooth audio come casse, amplificatori o soundbar per ricevere segnali audio da apparati Bluetooth.
  ■ Supporto aptX, aptX Low Latency e SBC Codec.
• Trasmissione multipunto per la connessione a 2 dispositivi distinti simultaneamente.

Specifiche

• Standard Bluetooth: 5.0
  Chipset Bluetooth: CSR 8670
  ■ Profili Bluetooth: A2DP
  ■ Range Bluetooth: fino a 10m (32.81ft)
• Tasso di campionamento massimo supportato: 24-bit / 48KHz
  ■ Risposta in frequenza: 20Hz-20KHz
  ■ THD nominale: <0.1%
  ■ Materiale struttura: plastica
• Temperatura operativa: -20°C - 60°C (-4°F - 140°F)
• Temperatura di stoccaggio: -20°C - 60°C (-4°F - 140°F)
  ■ Umidità: 0 - 85% RH (senza condensa)
• Colore: nero
  ■ Alimentazione: 5VDC 0.5A

Connettori

■ Input: TosLink (ottico) (Femmina), 3.5mm (Femmina)
■ Output: TosLink (ottico) (Femmina), 3.5mm (Femmina)
■ Alimentazione: USB Micro-B (Femmina)

Panoramica

Pannello frontale

3.5mm – Premere per selezionare ingresso o uscita 3.5mm.

Opt – Premere per selezionare ingresso o uscita TosLink (Ottica).

Bluetooth – Tenere premuto per abilitare la modalità pairing. Per ulteriori informazioni vedi sotto.

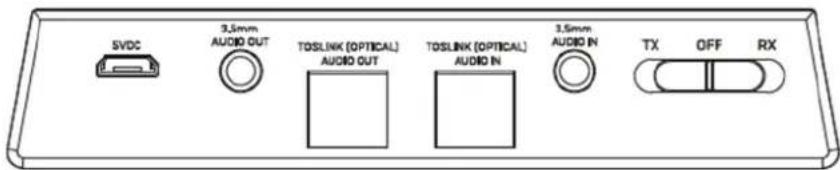

Pannello posteriore

SVDC 3.5mm AUDIO OUT TOSLINK (OPTICAL) AUDIO OUT TOSLINK (OPTICAL) AUDIO IN 3.5mm AUDIO IN TX OFF RX

5V – Collegare il cavo USB Micro-B ad un alimentatore o sorgente USB.

3.5mm Audio Out – Collegare un dispositivo audio 3.5mm tramite un cavo 3.5mm Maschio Maschio.

TosLink (ottico) Audio Out – Collegare un dispositivo audio TosLink (ottico) tramite un cavo ottico.

3.5mm Audio In – Collegare una sorgente audio 3.5mm tramite un cavo 3.5mm Maschio Maschio.

TosLink (ottico) Audio In – Collegare una sorgente audio TosLink (ottico) tramite un cavo ottico.

TX – Premere il selettore per attivare la modalità trasmettitore.

RX – Premere il selettore per attivare la modalità ricevitore.

Off – Premere il selettore per spegnere il transceiver.

Installazione & Utilizzo

Tramite pad adesivo, fissare il transceiver in una zona in cui non sono presenti ostacoli che potrebbero interrompere il segnale Bluetooth.

Collegare il cavo USB Micro-B al transceiver, collegare il connettore USB Tipo A ad un alimentatore o una porta USB.

Tramite il selettore sul pannello posteriore, selezionare la funzione richiesta, se Trasmettitore o Ricevitore. Il LED si accenderà una volta che il transceiver è acceso. Per spegnere il transceiver, spostare il selettore su "Off".

Indicatore LED

• LED spento – Power Off
• Illuminato di blu lampeggiante – Acceso con connessione TosLink (ottica) selezionata
• Illuminato di verde lampeggiante – Acceso con connessione 3.5mm selezionata
• Blu e rosso lampeggiante – Pairing con connessione TosLink (ottica)
• Verde e rosso lampeggiante – Pairing con connessione 3.5mm
  ■ Blu fisso – Pairing terminato con connessione TosLink (ottica)
• Verde fisso – Pairing terminato con connessione 3.5mm

Funzione trasmettitore

1. Collegare il transceiver ad una sorgente non-Bluetooth con il cavo appropriato. Posizionare il dispositivo come ad esempio cuffie, casse or soundbar nei pressi, entro 1m (3ft), e attivare dal dispositivo la modalità pairing Bluetooth.
2. Premere il selettore multi funzione sulla destra del pannello frontale, verso il logo Bluetooth, e tenerlo in posizione. Il LED lampeggerà rosso e blu / verde ad indicare che la modalità pairing Bluetooth del transceiver è stata attivata. Il selettore può quindi essere rilasciato.
3. Il transceiver rimane in modalità pairing per circa 30 secondi fino a quando non viene portata a termine con successo. Una volta accoppiato, il LED si illuminerà di blu fisso.
4. Assicurarsi che sia stato utilizzato l'ingresso corretto e che il selettore multi funzione sia stato premuto secondo la connessione appropriata.
5. I dispositivi sono ora accoppiati. Solitamente il dispositivo ricevente emette un segnale di conferma come un beep, indicatore vocale, ecc. Consultare il manuale del dispositivo per ulteriori informazioni.

Trasmissione multipunto

1. Collegare il primo dispositivo seguendo i passaggi mostrati sopra.
2. Premere il selettore multi funzione verso destra per avviare nuovamente la modalità pairing. II LED lampeggerà rosso e blu.
3. Posizionare il secondo dispositivo ricevente come ad esempio cuffie o casse in modalità pairing. La connessione verrà confermata dal dispositivo stesso.
4. L'audio verrà quindi trasmesso su entrambi i dispositivi simultaneamente.

Funzione ricevitore

1. Collegare il transceiver ad un dispositivo ricevente non-Bluetooth come ad esempio casse, cuffie o amplificatore.
2. Con il transceiver acceso, spostare il selettore sul pannello posteriore sulla modalità Receiver. Tenere premuto il selettore multi funzione verso destra per avviare la modalità pairing. Il LED lampeggerà rosso e blu. Rilasciare il selettore.
3. Avviare la modalità pairing Bluetooth dalla sorgente come ad esempio laptop, smartphone o tablet e aprire la lista di dispositivi Bluetooth.
4. Ricercare un nuovo dispositivo Bluetooth e selezionare Lindy 70445. Il LED si illuminerà di blu fisso a conferma che la connessione è avvenuta con successo.
5. Assicurarsi che sia stata utilizzata la connessione corretto e che il selettore multi funzione sia stato premuto secondo la connessione appropriata.
6. L'Audio può ora essere riprodotto dalla sorgente tramite l'uscita audio connessa.

Riconmessione

Una volta che il transceiver è acceso, i dispositivi accoppiati in precedenza dovrebbero riconnettersi automaticamente. Consigliamo di accendere il transceiver prima del dispositivo accoppiato in modo da accettare la connessione ricevuta.

Regolazione volume

Il transceiver non ha funzioni di regolazione volume. Il volume va controllato dalla sorgente o dal dispositivo connesso.

Reset

Accendere il transceiver, tenere premuto il selettore multi funzione verso destra per circa 6 secondi fino a quando il LED rimane illuminato. Una volta che il LED lampeggia rosso e blu, rilasciare il selettore. Il transceiver è di nuovo in modalità pairing, le connessioni salvate in precedenza vengono cancellate.

Risoluzione dei problemi

Il transceiver è collegato ma non è acceso

Assicurarsi che l'alimentatore sia collegato al transceiver tramite il cavo USB incluso e che sia inserito correttamente in una presa AC. Il LED si dovrebbe illuminare di blu, se lampeggia lentamente premendo il selettore sul pannello posteriore verso Tx o Rx significa che il prodotto è acceso.

Il transceiver non si accoppia e non si connette con il dispositivo Bluetooth

Assicurarsi che il transceiver sia impostato correttamente come Trasmettitore o Ricevitore.

Come Transmettitore:

Assicurarsi che sia il transceiver che il dispositivo audio siano in modalità pairing e che siano a meno di 2m di distanza l'uno dall'altro.

Come Ricevitore:

Assicurarsi che la sorgente abbia la modalità Bluetooth attivata. Verificare che il LED lampeggi e che la sorgente e il transceiver siano a meno di 1m di distanza l'uno dall'altro.

L'uscita Bluetooth è connessa ma l'audio non viene riprodotto

Assicurarsi che la sorgente audio sia collegata correttamente al transceiver. Gli ingressi audio vanno utilizzati solo in modalità Trasmettitore.

Assicurarsi che venga selezionato l'ingresso audio corretto tramite il selettore sul transceiver.

Assicurarsi che l'audio sia in riproduzione dalla sorgente e che il volume non sia ad un livello troppo basso.

Se si utilizza la connessione TosLink (ottica), rimuovere qualsiasi cavo dalla porta 3.5mm o vice versa.

La sorgente è connessa ma non viene riprodotto l'audio

Assicurarsi che l'uscita audio sia collegata correttamente al transceiver. Le uscite audio vanno utilizzate solo in modalità Ricevitore.

Assicurarsi che venga selezionata l'uscita audio corretta tramite il selettore sul transceiver.

Assicurarsi che l'audio sia in riproduzione dalla sorgente e che il volume non sia ad un livello troppo basso.

Se l'uscita audio ha dei comandi indipendenti, assicurarsi che volume non sia ad un livello troppo basso.

Se si utilizza la connessione TosLink (ottica), rimuovere qualsiasi cavo dalla porta 3.5mm o vice vers.

Il segnale audio è debole o calante

Spostare i dispositivi connessi in modo da avvicinarli tra loro.

I dispositivi Bluetooth sono sensibili a interferenze e interruzioni da apparati che lavorano sulla banda di

2.4GHz, piuttosto che passando da superfici spesse. Rimuovere potenziali dispositive che possano

ostacolare o creare interferenze ove possibile.

Ritardo nel segnale audio

A causa della codifica e decodifica dei segnali, le trasmissioni Bluetooth possono subire lievi ritardi nella riproduzione audio. Il supporto aptX e aptX a bassa latenza limita eventuali ritardi rispetto ai codec audio standard. Alcuni dispositivi hanno opzioni di latenza indipendenti. Assicurarsi che queste siano impostate su 0 o regolarle se necessario.

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell' EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
