MANUALE UTENTE 38346 Lindy

■ RJ-45 (Female)
■ 3.5mm Audio (Female)
■ 3.5mm IR (Female)
■ 3x USB Type A (Female)

Control Ports:

■ 1x USB Micro B (Female)
■ RS-232 3-Pin Terminal Block

Receiver Ports

Input:

■ RJ-45 (Female)
■ 3.5mm IR (Female)

Output:

■ HDMI Type A (Female)
■ 3.5mm IR (Female)
■ 2x USB Type A (Female)
■ 3.5mm Audio (Female)

Control Ports:

■ 1x USB Micro B (Female)
■ RS-232 3-Pin Terminal Block

■ ESD Protection: ± 8kV (air-gap discharge)
■ Human Body Model: ± 4kV (contact discharge)
■ Operating Temperature: 0°C - 40°C (32°F - 104°F)
■ Storage Temperature: -20°C - 60°C ( -4°F - 140°F )
■ Relative Humidity: 20 - 90% RH (Non-condensing)

■ Metal Housing

Colour: Black

■ Power Requirements: AC100-240V 50/60Hz

■ RJ-45 (Female)
■ 3.5mm Audio (Female)
■ 3.5mm IR (Female)
■ 3x USB Type A (Female)

Control Ports:

■ 1x USB Micro B (Female)
■ RS-232 3-Pin Terminal Block

Receiver Ports

Input:

■ RJ-45 (Female)
■ 3.5mm IR (Female)

Output:

■ HDMI Type A (Female)
■ 3.5mm IR (Female)
■ 2x USB Type A (Female)
■ 3.5mm Audio (Female)

Control Ports:

■ 1x USB Micro B (Female)
■ RS-232 3-Pin Terminal Block

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di queste precauzioni può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

RISCHIO DI FOLGORAZIONE

Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che può condurre alla morte.

Questo dispositivo ha un alimentatore a commutazione che può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC. La fornitura comprende quattro adattatori AC per prese di tutto il mondo: Euro, UK, US/Giappone e Australia/Nuova Zelanda. Utilizzate l'adattatore AC appropriato e montatelo come mostrato nell'immagine, assicurandovi che sia fissato correttamente e che non si stacchi estraendolo dalla presa.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto o l'alimentatore. Non esistono componenti utilizzabili all'interno.
- La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
■ Non utilizzare mai cavi danneggiati.
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi.
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni.

- Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.

■ Non appoggiate oggetti pesanti sul prodotto o sui cavi.

- Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di collegarlo a una presa di corrente.

Istruzioni per l'uso dell'alimentatore

Per collegare l'adattatore

Inserire l'adattatore desiderato nella sede sull'alimentatore e agganciarlo.

Per rimuovere l'adattatore

Premere il pulsante di rilascio.

Tenere premuto ed estrarre l'adattatore.

Introduzione

Vi ringraziamo per aver acquistato l'Extender KVM Cat.6A HDMI 4K60 e Tipo C HDBaseT 3.0. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

L'Extender KVM Cat.6A HDMI 4K60 e Tipo C HDBaseT 3.0 è una soluzione completa ad alte prestazioni per l'estensione di segnali AV non compressi e di controllo su lunghe distanze tramite cavo di rete Cat.6A.

HDBaseT è uno standard riconosciuto a livello mondiale per la distribuzione di alta qualità di contenuti AV e altri segnali tra cui l'alimentazione e di controllo, su lunghe distanze tramite cavi Cat.6 o superiori a basso costo.

Il trasmettitore è dotato di porte HDMI, USB 2.0 host, USB 2.0 device e di un ingresso Tipo C con supporto DisplayPort Alternate Mode, USB 2.0 e 60W di potenza di carica, per offrire una soluzione completa per l'estensione di segnali AV e dati.

La tecnologia HDBaseT 3.0 supporta risoluzioni non compresse fino a 4K Ultra HD, mentre le porte USB Service e RS-232 possono inviare comandi API per controllare l'unità da un PC o da un sistema di controllo.

HDBaseT™ e il logo HDBaseT Alliance sono marchi di HDBaseT Alliance.

Nota bene: le lunghezze e le risoluzioni indicate sono possibili con un collegamento diretto tra trasmettitore e ricevitore utilizzando un cavo Cat.6A o superiore di buona qualità. L'uso di un tipo di cavo diverso o l'introduzione di piastre a muro, accoppiatori o pannelli patch possono ridurre le distanze possibili.

Contenuto della confezione

■ Extender KVM HDBaseT HDMI e Tipo C, trasmettitore
■ Extender KVM HDBaseT HDMI e Tipo C, ricevitore
■ Cavo emettitore IR, 1.5m
■ Cavo ricevitore IR, 1.5m
■ 4 x staffe di montaggio e 8 x viti
■ 2 morsettiere a 3 pin

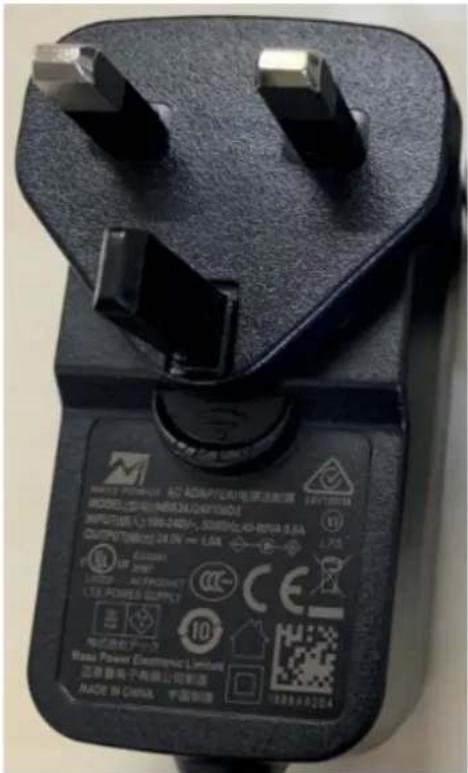

- Alimentazione multi country 24VDC 3.75A (UK, EU, US e AUS), connettore DC a vite: 5.5/2.1mm
■ Manuale

Caratteristiche

■ Supporta risoluzioni non compresse fino a 3840x2160@60Hz 4:4:4 8bit, con supporto aggiuntivo per HDR, HDR10, HDR10+, Dolby Vision, HLG
- La porta USB Tipo C supporta DP-ALT mode per segnali AV, dati USB 2.0 e alimentazione fino a 60W
Gli ingressi HDMI e Tipo C supportano la modalità di commutazione automatica o manuale
■ Funzione di downscaling da 4K a 1080p sull'uscita HDMI
■ Passaggio audio di tutti i formati audio HDMI, compresi Dolby Atmos, DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD, Master Audio, DSD e LPCM
- Audio analogico 3.5mm supporta LPCM 2CH con funzione di de-embedding su entrambe le unità
■ Supporto PoC (Power over Cable) bidirezionale, che richiede una connessione di alimentazione da un solo lato dell'installazione
■ Supporto USB 2.0 per collegare mouse, tastiera e altri dispositivi USB
■ Gestione EDID avanzata
■ Controllo IR bidirezionale (20-60KHz)
■ Comandi API e RS-232, CEC Pass-through
■ Connettore alimentatore a vite per una connessione sicura

Specifiche

■ Compatibile con HDMI 2.0b, 18Gbps
■ HDCP 2.3/2.2/1.4 Pass-through
■ HDBaseT 3.0
■ Larghezza di banda USB: fino a 350Mbps
■ Formati audio 3.5mm: LPCM 2CH
■ Frequenza IR: 20-60KHz
- Sono supportate le seguenti combinazioni di distanza e risoluzione: Cavo U/UTP o F/UTP solid core Cat.6A o superiore fino a 70m:
- 3840x2160@30Hz 4:4:4 8bit
- 1920x1080@60Hz 4:4:4 8bit
- 3D@1920x1080
Cavo U/UTP o F/UTP solid core di Cat.6A o superiore fino a 40m:
- 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
- 3840x2160@30Hz 4:4:4 8bit
- 1920x1080@60Hz 4:4:4 8bit
- 3D@1920x1080

Porte Trasmettitore

Input:

■ HDMI Tipo A (Femmina)
■ USB Tipo B (Femmina)
USB Tipo C (Femmina)
■ 3.5mm IR (Femmina)

Output:

■ RJ-45 (Femmina)
■ 3.5mm Audio (Femmina)
■ 3.5mm IR (Femmina)
■ 3x USB Type A (Femmina)

Porte di controllo:

■ 1x USB Micro B (Femmina)
■ RS-232 3-Pin Terminal Block

Porte Ricevitore

Input:

■ RJ-45 (Femmina)
■ 3.5mm IR (Femmina)

Output:

■ HDMI Tipo A (Femmina)
■ 3.5mm IR (Femmina)
■ 2x USB Tipo A (Femmina)
■ 3.5mm Audio (Femmina)

Porte di controllo:

■ 1x USB Micro B (Femmina)
■ RS-232 3-Pin Terminal Block

■ Protezione ESD: ± 8kV (air-gap discharge)
■ Human Body Model: ± 4kV (contact discharge)
- Temperatura di funzionamento: 0°C - 40°C (32°F - 104°F)
■ Temperatura di stoccaggio: -20°C - 60°C (-4°F - 140°F)
■ Umidità relativa: 20-90% RH (senza condensa)
■ Alloggiamento in metallo
■ Colore: nero
■ Requisiti di alimentazione: AC100-240V 50/60Hz
- Consumo di energia:
- 94.32W (alimentatore collegato al TX, USB-C 60W, PoC a RX)
- 10.8W (senza alimentazione su porta USB-C)

Installazione

Trasmettitore

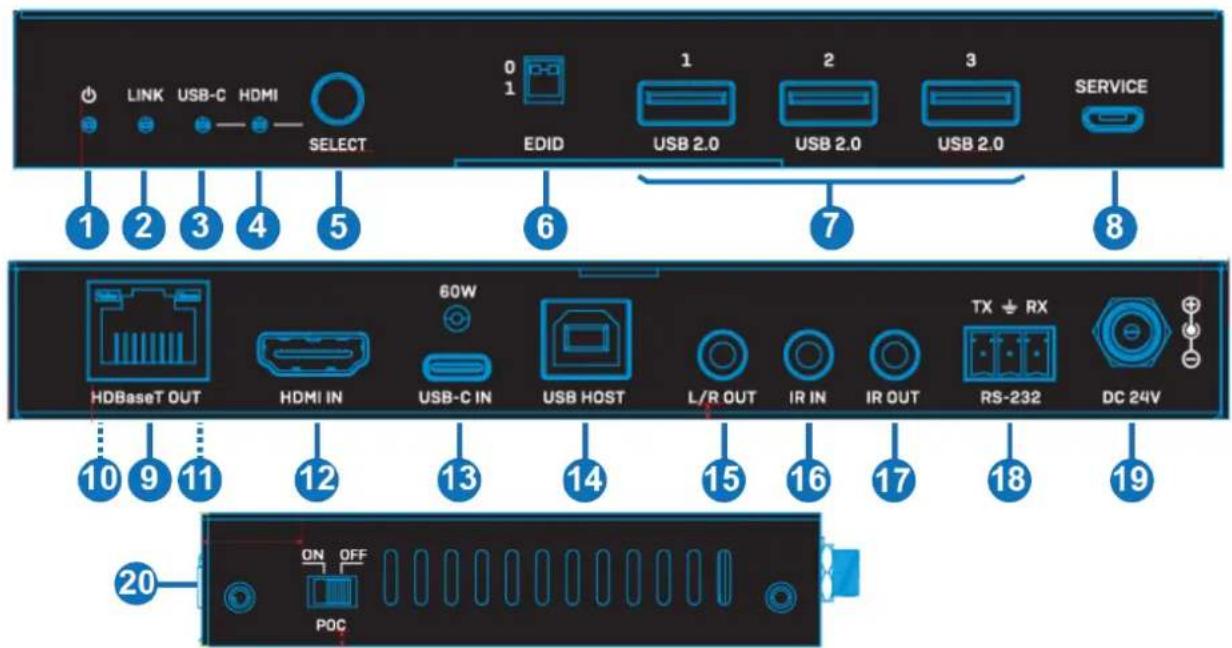

1. POWER LED: Indica che l'unità è alimentata.
2. LINK LED: Si illumina quando la connessione tra trasmettitore e ricevitore è presente; lampeggia quando le unità hanno un problema di connessione o alimentazione bassa.
3. USB-C LED: Si accende quando la porta USB-C IN è selezionata come ingresso del segnale video.
4. HDMI LED: Si accende quando la porta HDMI IN è selezionata come ingresso del segnale video.

5. SELECT: Premere per commutare tra gli ingressi HDMI e USB-C.

6. EDID: impostazioni EDID.

00- Copia EDID da Display (default)

01-4K30 4:4:4

10-1080p60 4:4:4

11- 1200p60 4:4:4

1. USB 2.0: 3 porte USB Tipo A per collegare mouse, tastiera o altri dispositivi USB (max. power 500mA)

2. SERVICE: Riservato agli aggiornamenti del firmware e al controllo dei comandi API.

3. HDBaseT OUT: Collegare un ricevitore HDBaseT compatibile utilizzando un singolo cavo Cat.6A o superiore per tutti i segnali dati. Non collegare a una porta di rete.

4. Dati LED (giallo): Si accende quando il segnale video è con HDCP, lampeggia se il segnale video è senza HDCP.

5. Link LED (verde): Si illumina quando la connessione tra trasmettitore e ricevitore è attiva, lampeggia quando le unità hanno problemi di connessione o alimentazione bassa.

6. HDMI IN: Collegare un dispositivo sorgente HDMI.

7. USB-C IN: Collegare a un dispositivo sorgente Tipo C; questa porta può supportare il segnale video se la sorgente ha funzioni DP ALT MODE, può essere utilizzata anche per la trasmissione del segnale USB 2.0 e può fornire una potenza di carica di 60W solo quando l'alimentatore incluso è collegato all'unità TX.

8. USB HOST: Collegare a un dispositivo sorgente USB. Questa porta è correlata alla porta HDMI IN; quando è selezionata la porta di ingresso, il segnale USB 2.0 viene trasferito all'unità RX.

9. L/R OUT: Porta di de-embedding audio, collegare a un dispositivo audio con cavo da 3.5mm.

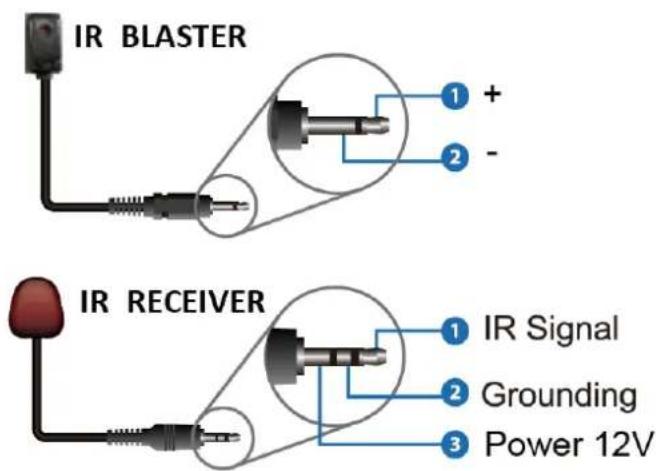

10. IR IN: Collegare il cavo del ricevitore IR in dotazione per la ricezione del segnale IR. Assicurarsi che il telecomando impiegato sia nel campo visivo diretto del ricevitore IR.

11. IR OUT: Collegare il cavo del trasmettitore IR in dotazione per la trasmissione del segnale IR. Posizionare il trasmettitore IR nel campo visivo diretto del dispositivo da controllare.

12. RS-232: Collegare a un PC, un controller o un dispositivo seriale tramite una connessione terminal block a 3 pin per la trasmissione passante dei comandi RS-232 e comandi API.
13. DC 24V: Collegare l'alimentatore da 24V DC 3.75A a una presa a muro AC e collegare saldamente il connettore al trasmettitore o al ricevitore. Questa operazione è necessaria solo su un lato dell'installazione; si noti che per fornire un'alimentazione di ricarica da 60W alla porta USB-C IN, l'alimentatore deve essere collegato al trasmettitore.
14. POC: Attivare/disattivare la funzione PoC (power over cable).

Ricevitore

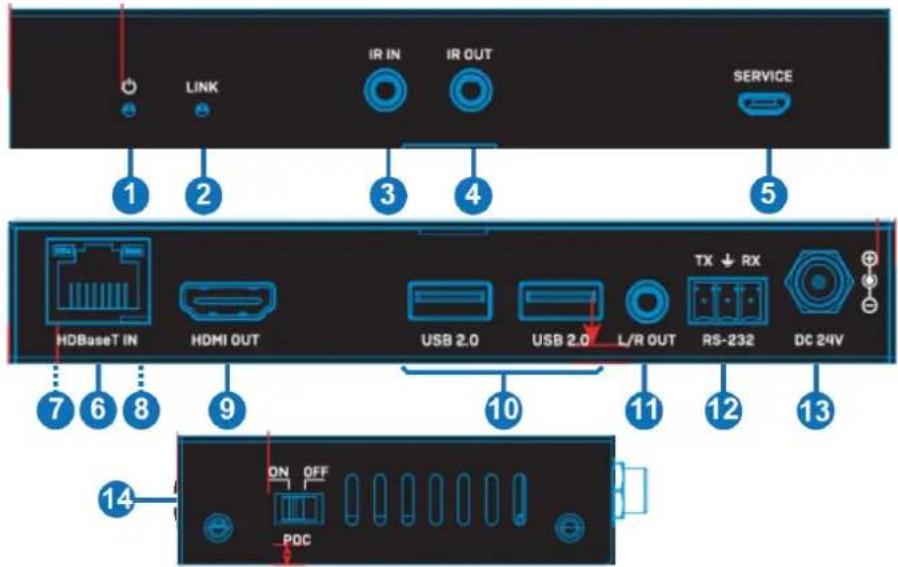

1. POWER LED: Indica che l'unità è alimentata.
2. LINK LED: Si illumina quando la connessione tra trasmettitore e ricevitore è attiva, lampeggia quando le unità hanno problemi di connessione o alimentazione bassa.
3. IR IN: Collegare il cavo del ricevitore IR in dotazione per la ricezione del segnale IR. Assicurarsi che il telecomando impiegato sia nel campo visivo diretto del ricevitore IR.
4. IR OUT: Collegare il cavo del trasmettitore IR in dotazione per la trasmissione del segnale IR. Posizionare il trasmettitore IR nel campo visivo diretto del dispositivo da controllare.
5. SERVICE: Riservato agli aggiornamenti del firmware e al controllo dei comandi API.
6. HDBaseT IN: Collegare un trasmettitore HDBaseT compatibile utilizzando un singolo cavo Cat.6A o superiore per tutti i segnali dati. Non collegare a una porta di rete.
7. Data LED (giallo): Si accende quando il segnale video è con HDCP, lampeggia se il segnale video è senza HDCP.

8. Link LED (verde): Si illumina quando la connessione tra trasmettitore e ricevitore è attiva, lampeggia quando le unità hanno problemi di connessione o alimentazione bassa.

9. HDMI OUT: Collegare a uno schermo HDMI.

10. USB 2.0: 2 porte USB di tipo A per il collegamento di mouse, tastiera o altri dispositivi USB.

11. L/R OUT: Porta di de-embedding audio, collegare un dispositivo audio con cavo da 3.5mm.

12. RS-232: Collegare a un PC, un controller o un dispositivo seriale tramite una connessione terminal block a 3 pin per la trasmissione passante dei comandi RS-232 e comandi API.

13. DC 24V: Collegare l'alimentatore da 24V DC 3.75A a una presa a muro AC e collegare saldamente il connettore al trasmettitore o al ricevitore. Questa operazione è necessaria solo su un lato dell'installazione; si noti che per fornire un'alimentazione di ricarica da 60W alla porta USB-C IN, l'alimentatore deve essere collegato al trasmettitore.

14. POC: Attivare/disattivare la funzione PoC (power over cable).

Comandi API

Collegare la porta RS-232 a un PC o a un sistema di controllo con un cavo con connettore phoenix a 3 pin oppure collegare la porta SERVICE a un PC con un cavo Micro USB.

Quindi, aprire uno strumento di comando seriale per inviare comandi ASCII per controllare il prodotto.

Protocollo di comunicazione RS-232

Baud rate: 115200

Data bit: 8

Stop bit: 1

Parity bit: none

Il segno di fine del comando è "".

Comandi	Funzioni	Esempio	Feedback
help	Ottenere l'elenco di tutti i comandi	help	Help InfoFW Version:TX 1.00.02RX 1.00.02000. help001. r fw version002. s reboot003. s reset004. r status005. s tx input x006. r tx input007. s tx autoswitch x008. r tx autoswitch009. s tx autoswitch mode x010. r tx autoswitch mode011. s rx downscale x012. r rx downscale013. s tx audio mute x014. r tx audio mute015. s rx audio mute x016. r rx audio mute017. s edid x to y018. r edid x019. r edid data x020. s user edid x021. r user edid x
r fw version	Ottenere la versione del firmware	r fw version	TX 1.0.0 RX 1.0.0
s reboot	Riavvio del dispositivo	s reboot	Reboot...System Initializing...Initialization Finished!TX 1.0.0 RX 1.0.0
s reset	Ripristino delle impostazioni di fabbrica	s reset	Sure to RESET to default settings? Type "Yes" after next prompt to confirm
r status	Ottenere lo stato del sistema	r status	Input: USB-CVideo: 1920x1080p60Audio: 48K PCM 2CHHDCP: 1.4USB Host: ConnectedHDBT Link: ONHDBT Signal: ONEDID: DIP_00 (Copy display's EDID)
s tx input x	Imposta ingresso video Txx = USBC, HDMI,AVMUTE, OFF	s tx inputUSBC	Set tx input from USBC(default USBC)
r tx input	Ottenere la porta di ingresso impostata su TX	r tx input	USBC
s tx autoswitch x	Imposta auto-switching Txon/offx = ON, OFF	s tx autoswitchON	Set tx autoswitch ON(default ON)
r tx autoswitch	Ottenere lo stato diauto-switching impostato suTx	r tx autoswitch	ON
s tx autoswitch mode x	Imposta la modalità auto-switching Txx =0: 5V detection1: signal detection	s tx autoswitchmode 1	Set tx autoswitch mode 1: signal detection (default 1: signal detection)
r tx autoswitch mode	Ottenere lo stato della modalità auto-switching impostata su TX	r tx autoswitchmode	TMDS
s rx downscale x	Imposta il dowscaling Rx,x=AUTO: automaticamente in base alla capacità del display.ON: forza 4K a 1080p.OFF: bypass video.	s rx downscaleAUTO	Set rx downscale AUTO(default AUTO)
r rx downscale	Ottenere la modalità dowscaling impostata su Rx	r rx downscale	AUTO
s tx audio mute x	Imposta audio de embedding muto su Txx = ON, OFF	s tx audio muteON	Set tx audio mute ON(default OFF)
r tx audio mute	Ottenere lo stato di de-embedding audio muto suTx	r tx audio mute	OFF
s rx audio mute x	Imposta audio de embedding muto su Rxx = ON, OFF	s rx audio muteON	Set rx audio mute ON(default OFF)
r rx audio mute	Ottenere lo stato di de-embedding audio muto suRx	r rx audio mute	OFF
s edid x to y	Imposta EDID su ingressi x = USBC, HDMI, ALL y = 00 - EDID dip switch (default)01 - 1920x1080@60 8bit Stereo02 - WUXGA 1920x120003 - 1920x1080@60 8bit High Definition Audio04 - 3840x2160@60Hz4:2:0 Deep Color Stereo Audio05 - 3840x2160@60HzDeep Color Stereo Audio06 - 3840x2160@30Hz8bit Stereo Audio07 - 3840x2160@60HzDeep Color High Definition Audio08 - 3840x2160@60HzDeep Color HDR LPCM 6CH09 - copia EDID da uscite HDMI del RX10 - Definito da Utente 111 - Definito da Utente 2	s edid USBC to 00	Set edid USBC to 00 - EDID dipswitch (default 00)
r edid x Get input ports EDID	Ottenere valore EDID impostato su input	r edid USBC	00 - EDID dipswitch (default)
r edid data x	Ottenere valore EDID impostato in formato esadecimale x = USBC, HDMI	r edid data USBC	USBC EDID <00 FF FF FF....>
s user edid x	Imposta EDID definito da Utentex = 1 (User Defined 1)x = 2 (User Defined 2)y = 00 FF FF FF .....(y is 256 bytes EDID data)	s user edid 1 <00 FF FFFF....>	User edid 1 is loaded
r user edid x	Ottenere valori impostati su EDID User Definedx = 1 (User Defined 1)x = 2 (User Defined 2)	r user edid 1	User edid 1 r user edid 1 <00 FF FF FF....>
s hdbt update (solo per uso interno)	Impostare Micro USB (UART) per aggiornamenti FirmWare HDBT UART	s hdbt update	Hdbt update

Controllo a infrarossi

Il trasmettitore e il ricevitore dispongono entrambi di un ingresso e di un'uscita IR, con due coppie di cavi di prolunga IR in dotazione. Con i cavi di prolunga è possibile utilizzare un telecomando IR dal trasmettitore al ricevitore o viceversa.

Risoluzione dei problemi

Segnale video assente.

È stato riscontrato che esistono differenze significative nelle lunghezze/tipi di cavi e persino nelle porte di ingresso che possono essere utilizzate su display di marche diverse che utilizzano risoluzioni HDMI 18G 4K@60Hz. In caso di problemi, applicare i seguenti passaggi:

■ Provare una porta di ingresso diversa sullo schermo.
- Ridurre la lunghezza del cavo di ingresso e di uscita a 1m.
■ Provare un altro tipo di cavo HDMI da 1m.
■ Assicurarsi che il cavo Tipo C utilizzato per collegare la sorgente all'ingresso USB-C supporti la modalità DP Alt, trasferimento dati USB e l'alimentazione, se necessario.
- Verificare che la spina e il jack DC utilizzati dall'alimentatore esterno siano saldamente collegati e che il LED di alimentazione sia acceso sia sul trasmettitore che sul ricevitore.
- Verificare che il cavo Cat.6A/7 sia collegato correttamente e che il LED Link su entrambe le porte HDBaseT In e Out sia acceso. Si consiglia un cavo Cat.6A o Cat.7.
- Controllare che il LED dell'indicatore HDMI sul lato destro delle porte HDBaseT In e Out sia illuminato; in caso contrario, spegnere la sorgente e lo schermo.
- Per diversi dispositivi HDMI può essere utile scollegare e ricollegare la connessione HDMI per avviare nuovamente l'handshake e il riconoscimento HDMI.
- Spegnere tutti i dispositivi, quindi accenderli in questo ordine: prima l'extender, poi lo schermo e infine la sorgente.
- Ridurre la lunghezza del cavo Cat.6A/7, HDMI o Tipo C utilizzato o utilizzare un cavo di qualità superiore.

Lindy controlla e testa regolarmente la propria gamma di prodotti per garantire la massima compatibilità e le migliori prestazioni. Per la versione più aggiornata di questo manuale, consultare il sito Web Lindy locale, cercare il numero di parte pertinente e trovare il manuale alla voce Download.

■ RJ-45 (Hembra)
■ 3.5mm Audio (Hembra)
■ 3.5mm IR (Hembra)
■ 3x USB Type A (Hembra)

Control Ports:

■ 1x USB Micro B (Hembra)
■ RS-232 3-Pin Terminal Block

■ RJ-45 (Hembra)
■ 3.5mm IR (Hembra)

Output:

■ HDMI Type A (Hembra)
■ 3.5mm IR (Hembra)
■ 2x USB Type A (Hembra)
■ 3.5mm Audio (Hembra)

Control Ports:

■ 1x USB Micro B (Hembra)
■ RS-232 3-Pin Terminal Block

Instalación

Transmitter

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell'EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

España
