MANUALE UTENTE 38265 Lindy

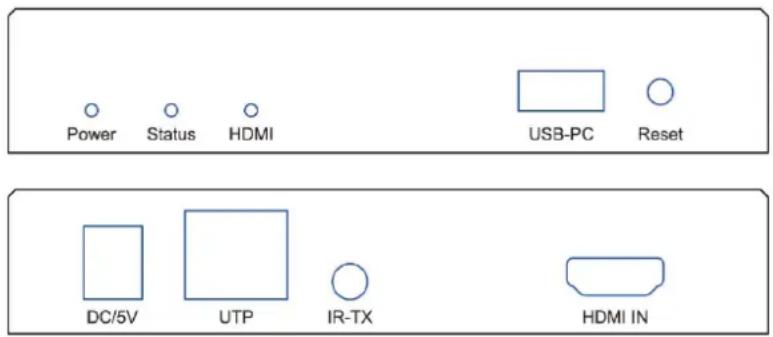

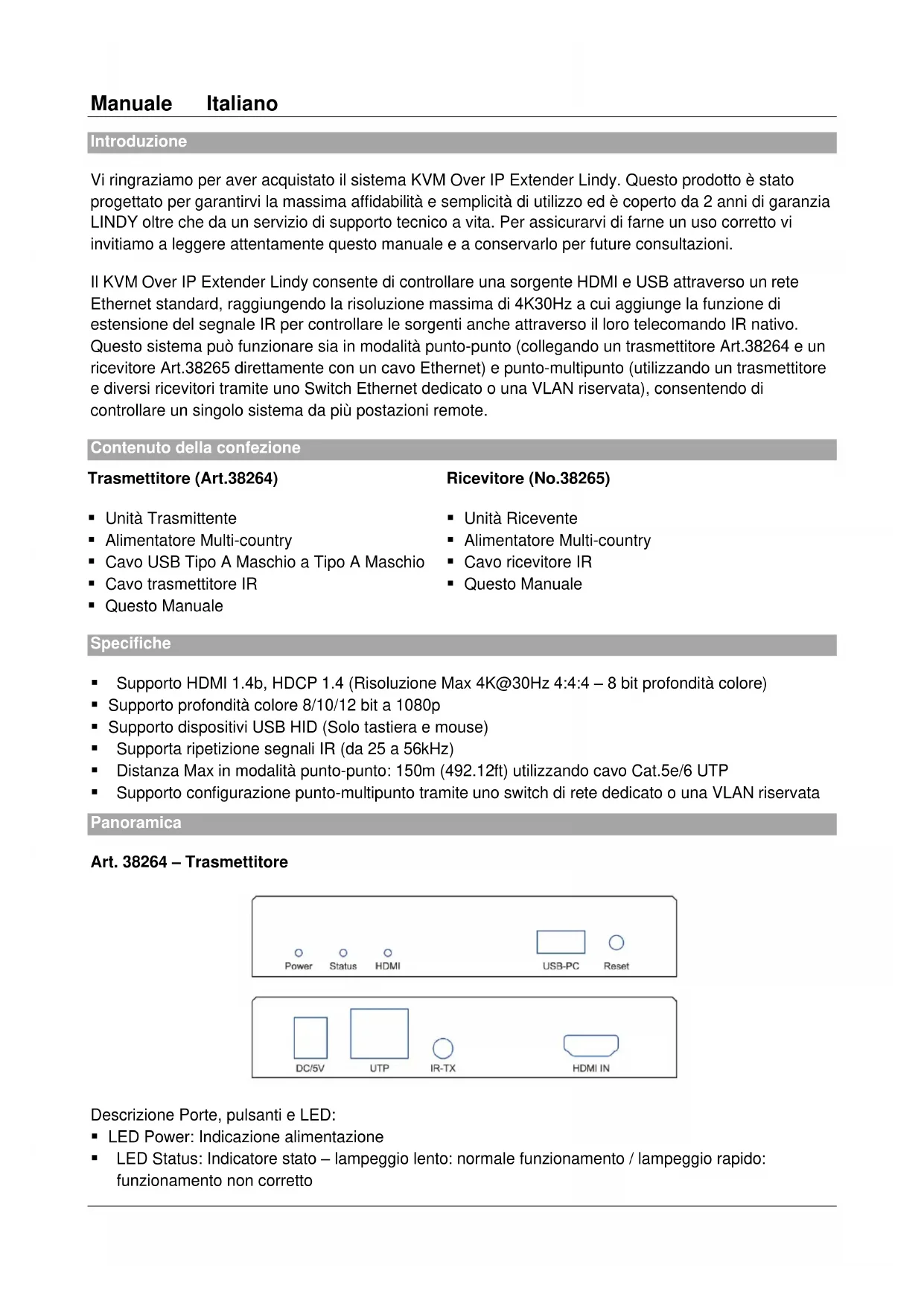

Descrizione Porte, pulsanti e LED: LED Power: Indicazione alimentazione LED Status: Indicatore stato – lampeggio lento: normale funzionamento / lampeggio rapido: funzionamento non correttoManuale Italiano LED HDMI: quando acceso indica la presenza di un segnale HDMI Porta USB-PC: Collegate questa porta ad una porta USB libera del dispositivo sorgente Pulsante Reset: Premete questo pulsante per riavviare l’unità Porta DC/5V: Collegate qui il connettore DC dell’alimentatore fornito a corredo Porta UTP: Collegate qui un cavo Cat.5e/6 Porta IR-TX: Collegate qui il cavo trasmettitore IR fornito a corredo Porta HDMI IN: Collegate la sorgente video utilizzando un cavo HDMI Art. 38265 – Ricevitore

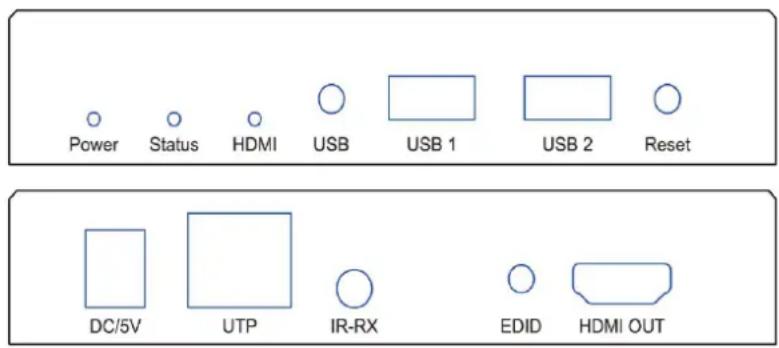

Descrizione Porte, pulsanti e LED: LED Power: Indicazione alimentazione LED Status: Indicatore stato – lampeggio lento: normale funzionamento / lampeggio rapido: funzionamento non corretto LED HDMI: quando acceso indica la presenza di un segnale HDMI Pulsante USB: Premete questo pulsante per ottenere il controllo delle porte USB della sorgente Porte USB 1 & USB 2: Collegate queste porte ad una tastiera ed un mouse USB standard Pulsante Reset: Premete questo pulsante per riavviare l’unità Porta DC/5V: Collegate qui il connettore DC dell’alimentatore fornito a corredo Porta UTP: Collegate qui un cavo Cat.5e/6 Porta IR-RX: Collegate qui il cavo ricevitore IR fornito a corredo Pulsante EDID: Premete per 3 secondi per copiare il segnale EDID su tutti i ricevitori presenti nello stesso segmento di rete Porta HDMI OUT: Collegate qui il vostro schermo / proiettore HDMI utilizzando un cavo HDMIManuale Italiano Installazione Vi preghiamo di far riferimento a questi esempi per creare la vostra installazione CONFIGURAZIONE PUNTO-PUNTO

Per realizzare questa configurazione seguite i passi qui sotto elencati:

1. Collegate la vostra sorgente HDMI all’unità Trasmittente utilizzando un cavo HDMI High Speed

2. Collegate un capo del cavo Cat.5e/6 (lunghezza massima 150m o 492.12ft – non incluso) alla porta

RJ45 (UTP) sull’unità Trasmittente e l’altro capo alla porta RJ45 (UTP) sull’unità Ricevente. Lindy raccomanda l’uso di cavi Cat.5e UTP Solid Core o superiore.

3. Collegate il vostro schermo HDMI alla porta HDMI OUT dell’unità Ricevente utilizzando un cavo

HDMI High Speed (non incluso).

4. Collegate una porta USB libera del vostro dispositivo sorgente alla porta USB-PC dell’unità

Trasmittente utilizzando il cavo USB Type A incluso.

5. Collegate una tastiera e mouse USB alle porte USB 1 e USB 2 sull’unità Ricevente.

6. Per usare la funzionalità di estensione dei segnali IR collegate i cavi Trasmettitore e Ricevitore IR

forniti a corredo alle rispettive porte IR da 3.5mm sulle unità Trasmittente e Ricevente.

7. Posizionate il Trasmettitore IR di fronte alla porta IR del dispositivo che volete controllare

assicurandovi che non esistano ostacoli alla trasmissione.

8. Accendete la vostra sorgente e schermo HDMI.

9. Collegate il connettore DC degli alimentatori forniti a corredo alle porte di alimentazione delle unità

Trasmittente e Ricevente e ad delle prese di corrente. Il LED Power si illuminerà su entrambe le unità,

10. I dispositivi cominceranno a comunicare e creeranno la connessione. Quando la procedura sarà

terminata il LED Status si illuminerà e lampeggerà lentamente su entrambe le unità.

11. Potete ora iniziare ad utilizzare la postazione di controllo remota.

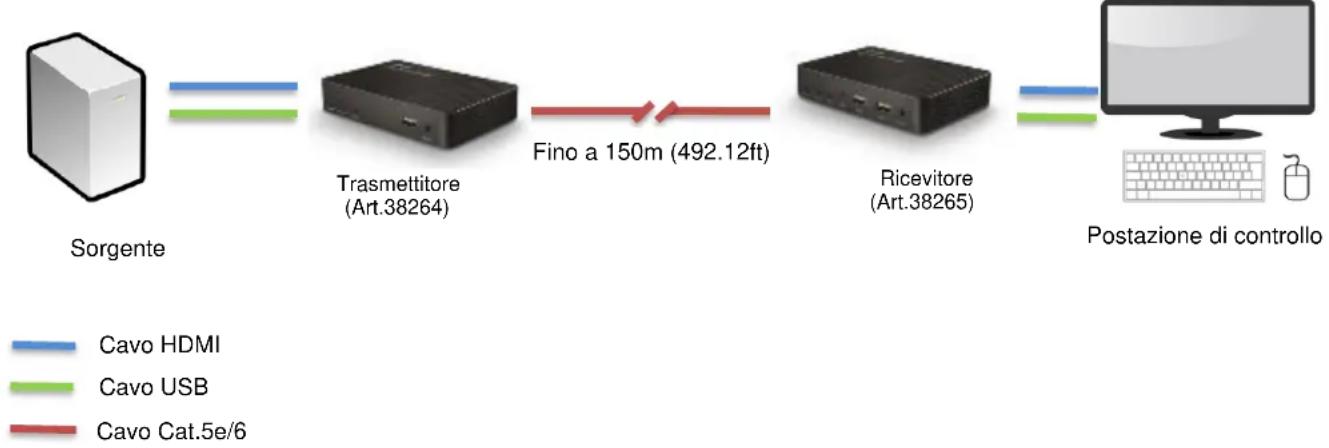

Nota Bene: Per copiare il segnale EDID controllate che Trasmettitore e Ricevitore siano connessi ed alimentati correttamente. Quando lo schermo presenta la dicitura: ‘Wait Link Up’ tenete premuto il tasto EDID sul ricevitore per 3 almeno 3 secondi e rilasciatelo quando lo schermo diventerà vuoto. A questo punto le informazioni EDID saranno state correttamente aggiornate. Fino a 150m (492.12ft) Cavo HDMI Cavo USB Cavo Cat.5e/6 Postazione di controllo Sorgente Trasmettitore (Art.38264) Ricevitore (Art.38265)Manuale Italiano CONFIGURAZIONE PUNTO-MULTIPUNTO

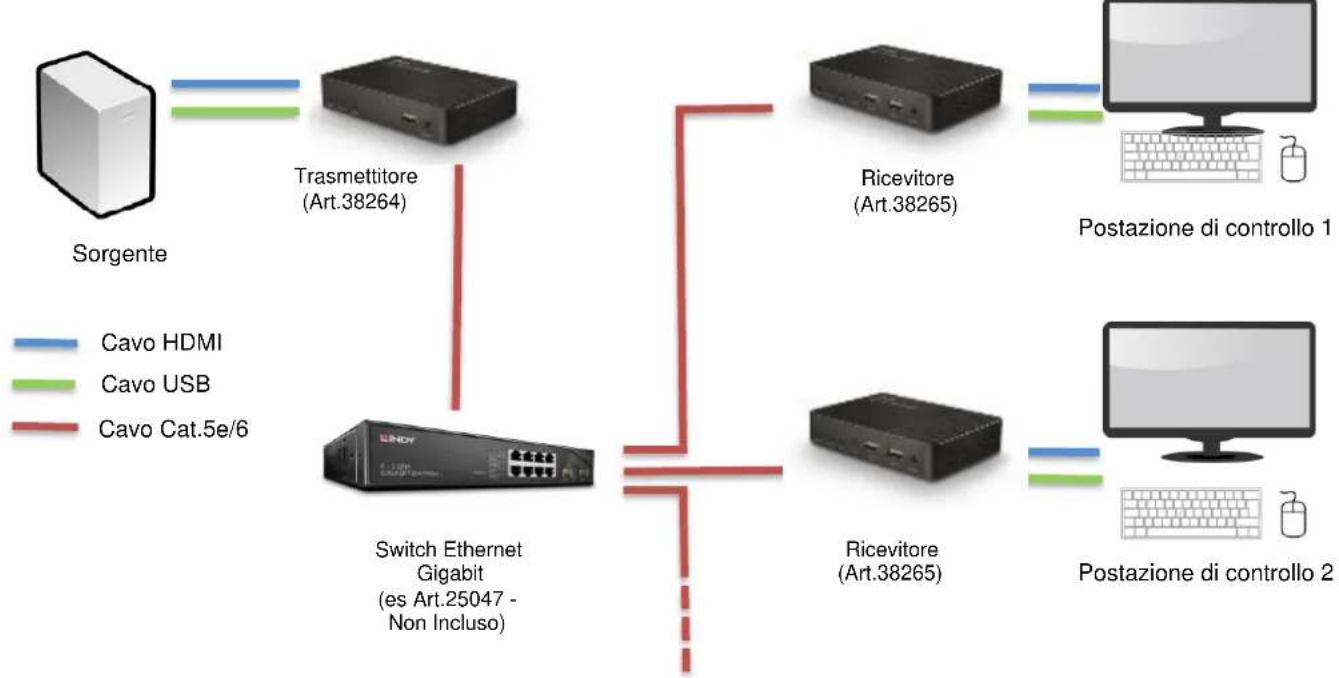

Per creare un’installazione punto-multipunto assicuratevi di utilizzare uno Switch Gigabit Ethernet dedicate o di riservare su di esso una VLAN per tutte le unità collegate. Per installare una configurazione punto-multipunto seguite i passi riportati nella precedente sezione avendo cura di ripetere tutti i passi che coinvolgono un’unità ricevente per ciascuna di queste unità. Nota Bene: Quando utilizzate molteplici ricevitori e dispositivi di input USB in un’installazione punto- multipunto premete il tasto USB presente su ciascun ricevitore per ottenere il controllo della sorgente da quella specifica postazione di lavoro. IMPORTANTE! Questo extender utilizza un protocollo di trasmissione Broadcast quindi assicuratevi di utilizzare uno switch di rete dedicato or una VLAN port based prima di connettere le unità dell’extender. In caso contrario potreste ridurre sensibilmente o anche bloccare gli altri dispositivi connessi alla medesima rete. Risoluzione dei problemi Non compare alcuna immagine a schermo. Controllate che tutti i connettori DC e jack degli alimentatori siano fermamente connessi. Controllate che il cavo Cat.5e/6 o superiore sia inserito correttamente e che il LED Status lampeggi lentamente. Controllate che sia la sorgente che lo schermo HDMI siano alimentati e attivi. Spegnete tutti i dispositivi e poi accendeteli nel seguente ordine: Unità Trasmittente e Ricevente, Schermo e per ultima la Sorgente Per alcuni dispositivi HDMI può essere necessario disconnettere e riconnettere il cavo HDMI per rinnovare la fase di negoziazione dei parametri di funzionamento. Riducete la lunghezza dei cavi HDMI utilizzati o passate a cavi di lunghezza superiore. Vi preghiamo far riferimento alla sezione “Specifiche” per sapere le combinazioni di lunghezza e risoluzione massime. Cavo HDMI Cavo USB Cavo Cat.5e/6 Postazione di controllo 1 Sorgente Postazione di controllo 2 Transmitter (No.38264) Transmitter (No.38264) Transmitter (No.38264) Transmitter (No.38264) Trasmettitore (Art.38264) Ricevitore (Art.38265) Ricevitore (Art.38265) Switch Ethernet Gigabit (es Art.25047 - Non Incluso)Manuale Italiano Controllate che nessun altro dispositivo IP generi traffico sulla stessa rete dedicata agli extender. Mouse e Tastiera USB non funzionanti Controllate che tutti i connettori DC e jack degli alimentatori siano fermamente connessi. Controllate che il cavo Cat.5e/6 o superiore sia inserito correttamente e che il LED Status lampeggi lentamente. Controllate che la tastiera e mouse USB funzionino correttamente quando connessi direttamente alla sorgente. Se state utilizzando dei dispositivi USB wireless vi preghiamo di provare utilizzando mouse e tastiera in versione cablata.CE/FCC Statement
