Tipo di prodotto	Kit extender C6 HDBaseT HDMI 18G e IR 70m
Marca	Lindy
Modello	38214
Dimensioni (trasmettitore/ricevitore)	Circa 150 x 80 x 25 mm (stimato)
Peso (kit con alimentatore)	Circa 800 g (stimato)
Alimentazione	AC 100-240V 50/60Hz, adattatore 24V DC 1A incluso
Consumo elettrico	24 W max
Risoluzioni supportate	Fino a 3840x2160@60Hz 4:4:4 8 bit, HDR 10/12 bit, Dolby Vision
Distanza di trasmissione (1080p)	Fino a 70 m con cavo Cat.6
Distanza di trasmissione (4K)	Fino a 40 m con cavo Cat.6
Connettori trasmettitore	HDMI In, HDBaseT Out, IR In/Out, RS-232, Service
Connettori ricevitore	HDMI Out, HDBaseT In, IR In/Out, RS-232, Service
Standard video	HDMI 2.0b, 18 Gbit/s, HDCP 2.2/1.4
Funzioni speciali	PoC (Power over Cable), controllo IR bidirezionale, RS-232 e CEC pass-through
Materiale dell'alloggiamento	Metallo, colore nero
Temperatura di funzionamento	da 0°C a 40°C
Umidità di funzionamento	dal 20% al 90% UR (senza condensa)
Protezione ESD	±8 kV (aria), ±4 kV (contatto)
Garanzia	2 anni
Contenuto del kit	Trasmettitore, ricevitore, 2 cavi IR (trasmettitore/ricevitore), alimentatore 24V DC, manuale

Domande frequenti - 38214 Lindy

Quale tipo di cavo di rete utilizzare per collegare il trasmettitore e il ricevitore?

Utilizzare un cavo Cat.6 o superiore, preferibilmente monofilare (solid core) U/UTP o F/UTP. Non collegare il cavo a una rete Ethernet o a uno switch.

Posso utilizzare l'extender con un cavo Cat.5e?

Si consiglia di utilizzare Cat.6 o superiore per garantire le prestazioni dichiarate, specialmente per le risoluzioni 4K. Il Cat.5e può funzionare su distanze ridotte, ma senza garanzia.

Come alimentare l'extender?

L'alimentatore 24V DC fornito può essere collegato sia al trasmettitore che al ricevitore grazie alla funzione PoC (Power over Cable). Un solo alimentatore è sufficiente.

Qual è la distanza massima per la trasmissione 4K?

Con un cavo Cat.6, la distanza massima per una risoluzione 4K (3840x2160@60Hz 4:4:4 8 bit) è di 40 metri. Per il 1080p, può raggiungere i 70 metri.

Come installare i cavi IR?

Collegare il ricevitore IR alla presa IR In e il trasmettitore IR alla presa IR Out. Posizionare il ricevitore IR in vista del telecomando e il trasmettitore IR di fronte al dispositivo da controllare.

Cosa fare se non viene visualizzata alcuna immagine?

Verificare che l'alimentazione sia collegata correttamente e che i LED Power e Link siano accesi. Assicurarsi che il cavo di rete sia collegato correttamente e che i cavi HDMI siano in buone condizioni. Ridurre la distanza o provare un cavo HDMI più corto.

Posso collegare l'extender a uno switch di rete?

No, l'extender richiede una connessione punto a punto diretta tra trasmettitore e ricevitore tramite cavo di rete. Non collegarlo a una rete Ethernet o a uno switch.

Quali formati audio sono supportati?

Tutti i formati audio HDMI vengono trasmessi, inclusi Dolby Atmos e DTS:X.

L'extender è compatibile con altre apparecchiature HDBaseT?

Sì, può essere utilizzato con altri kit o splitter HDBaseT compatibili del marchio Lindy.

Come utilizzare la funzione RS-232?

Collegare un PC o un controller seriale al morsetto a 3 pin RS-232 sul trasmettitore o ricevitore. I comandi passano in trasparenza attraverso l'extender.

MANUALE UTENTE 38214 Lindy

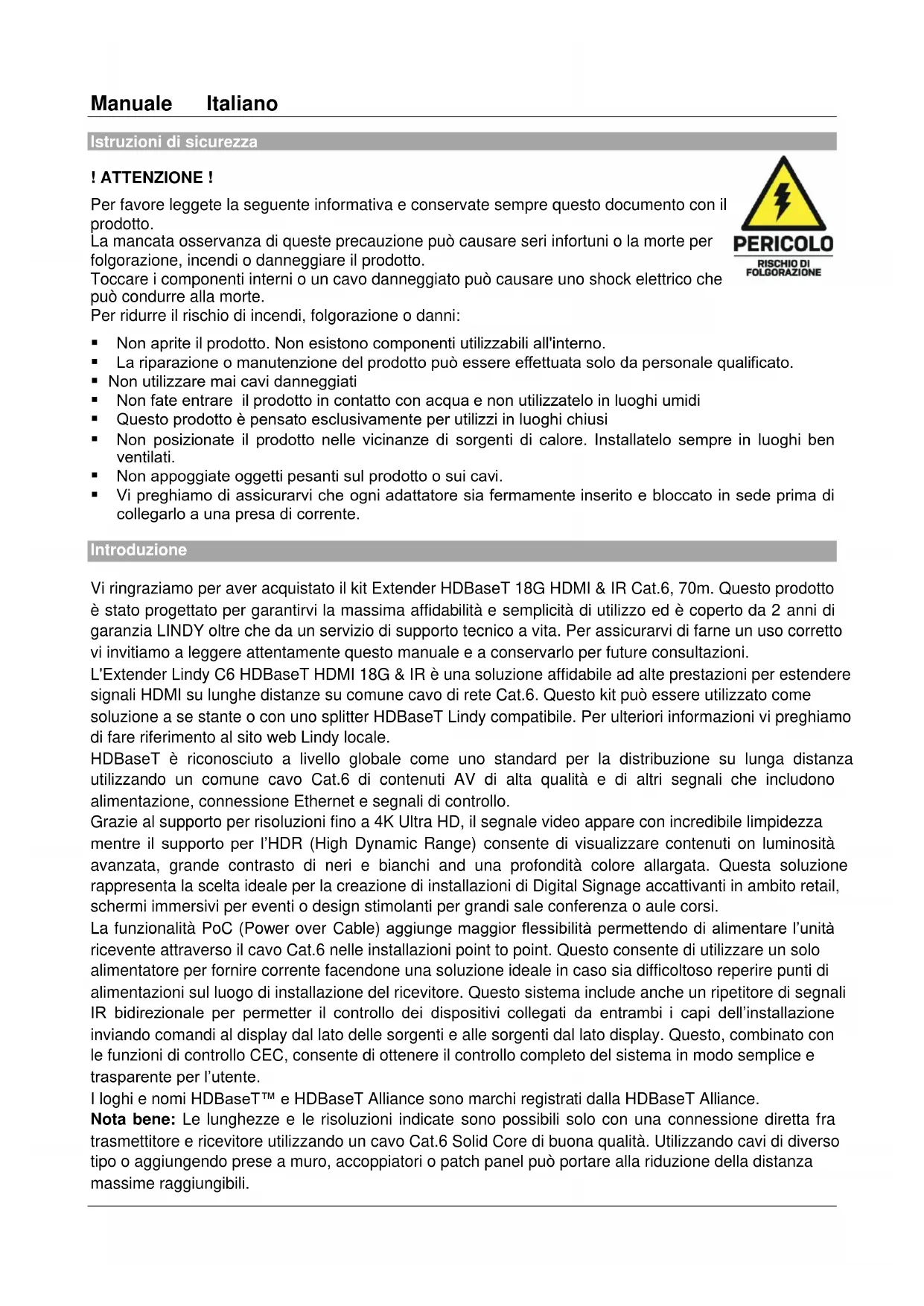

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di queste precauzione può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che può condurre alla morte.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto. Non esistono componenti utilizzabili all'interno.
- La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
■ Non utilizzare mai cavi danneggiati
- Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi
- Questo prodotto è pensato esclusivamente per utilizzi in luoghi chiusi
- Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.
■ Non appoggiate oggetti pesanti sul prodotto o sui cavi.
- Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di collegarlo a una presa di corrente.

Introduzione

Vi ringraziamo per aver acquistato il kit Extender HDBaseT 18G HDMI & IR Cat.6, 70m. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

L'Extender Lindy C6 HDBaseT HDMI 18G & IR è una soluzione affidabile ad alte prestazioni per estendere signali HDMI su lunghe distanze su comune cavo di rete Cat.6. Questo kit può essere utilizzato come soluzione a se stante o con uno splitter HDBaseT Lindy compatibile. Per ulteriori informazioni vi preghiamo di fare riferimento al sito web Lindy locale.

HDBaseT è riconosciuto a livello globale come uno standard per la distribuzione su lunga distanza utilizzando un comune cavo Cat.6 di contenuti AV di alta qualità e di altri segnali che includono alimentazione, connessione Ethernet e segnali di controllo.

Grazie al supporto per risoluzioni fino a 4K Ultra HD, il segnale video appare con incredibile limpidezza mentre il supporto per l'HDR (High Dynamic Range) consente di visualizzare contenuti on luminosità avanzata, grande contrasto di neri e bianchi and una profondità colore allargata. Questa soluzione rappresenta la scelta ideale per la creazione di installazioni di Digital Signage accattivanti in ambito retail, schermi immersivi per eventi o design stimolanti per grandi sale conferenza o aule corsi.

La funzionalità PoC (Power over Cable) aggiunge maggior flessibilità permettendo di alimentare l'unità ricevente attraverso il cavo Cat.6 nelle installazioni point to point. Questo consente di utilizzare un solo alimentatore per fornire corrente facendone una soluzione ideale in caso sia difficoltàoso reperire punti di alimentazioni sul luogo di installazione del ricevitore. Questo sistema include anche un ripetitore di segnali IR bidirezionale per permetter il controllo dei dispositivi collegati da entrambi i capi dell'installazione inviando comandi al display dal lato delle sorgenti e alle sorgenti dal lato display. Questo, combinato con le funzioni di controllo CEC, consente di ottenere il controllo completo del sistema in modo semplice e trasparente per l'utente.

I loghi e nomi HDBaseT™ e HDBaseT Alliance sono marchi registrati dalla HDBaseT Alliance.

Nota bene: Le lunghezze e le risoluzioni indicate sono possibili solo con una connessione diretta fra trasmettitore e ricevitore utilizzando un cavo Cat.6 Solid Core di buona qualità. Utilizzando cavi di diverso tipo o aggiungendo prese a muro, accoppiatori o patch panel può portare alla riduzione della distanza massime raggiungibili.

Contenuto della confezione

38213

• Trasmettitore HDMI
• Ricevitore IR
  ■ Emettitore IR
  ■ Alimentatore 24VDC 1A Multi-country (UK, EU, US & AUS), Connettore DC a ghiera: 5.5/2.1mm
  ■ Manuale Lindy
• Ricevitore HDMI
  ■ Emettitore IR
• Ricevitore IR
  ■ Manuale Lindy

38214

Caratteristiche

■ Supporto risoluzioni fino a 3840x2160@60Hz 4:4:4 8bit, con supporto addizionale per HDR fino a 4:2:2 10/12bit e visione dolby
■ Audio Pass-through per tutti i formati audio HDMI inclusi Dolby Atmos & DTS:X
- Supporto PoC (Power over Cable). Consente di utilizzare un alimentatore per fornire corrente anche al ricevitore
- Ripetizione dei segnali IR di controllo dei dispositivi Bidirezionale (30-60kHz)
■ RS-232 & CEC Pass-through
- Connettore DC di alimentazione a ghiera per evitare disconnessioni accidentali

Specifiche

- Conforme HDMI 2.0b, 18Gbps - HDCP 2.2/1.4 Pass-through Le seguenti combinazioni di distanze e risoluzioni sono possibili utilizzando cavi di alta qualità Cat.6 U/UTP o F/UTP:

70m:

■ 1920x1080@60Hz 4:4:4 8bit
■ 3D@1920x1080

40m:

■ 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
■ 3840x2160@30Hz 4:4:4 8bit
■ 1920x1080@60Hz 4:4:4 8bit
■ 3D@1920x1080
■ Protezione ESD: ± 8kV (scarica in aria)
■ Human Body Model: ± 4kV (scarica a contatto diretto)
■ Temperatura Operativa: 0°C - 40°C (32°F - 104°F)
- Temperatura di immagazzinamento: -20°C - 60°C (-4°F - 140°F)
■ Umidità Relativa: 20 - 90% RH (senza condensa)
- Telaio in metallo
- Colore: Nero
■ Alimentazione richiesta: AC100-240V 50/60Hz
- Consumo: 24W

Installazione e Utilizzo

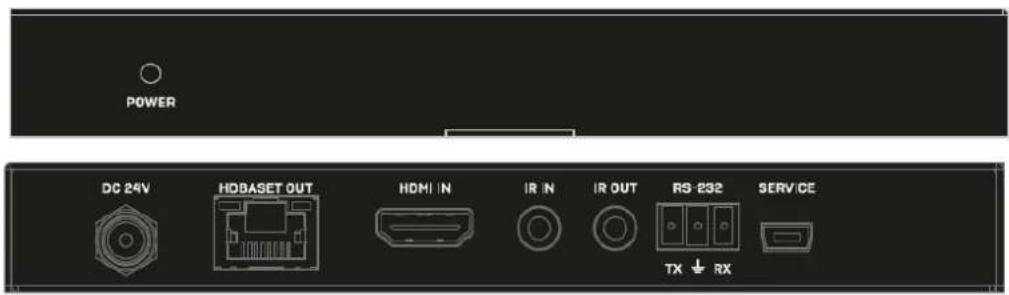

Trasmettitore: Fronte e Retro dell'unità

1. Power LED: Indica la presenza di alimentazione
2. DC 24V: Collegiate l'alimentatore 24VDC 1A ad una presa di corrente AC e il connettore DC con ghiera a questa porta assicurandolo tramite la ghiera integrata. E' sufficiente alimentare solo il trasmettitore o solo il ricevitore.
3. HDBaseT Out: Porta HDBaseT Output. Collegiate un ricevitore HDBaseT compatibile con un singolo cavo Cat.6 o superiore per trasmettere tutti i segnali. Vi preghiamo di non connetterlo ad una normale porta di rete.
4. HDMI In: da connettere alla sorgente HDMI.
5. IR In: collegate a questa porta il cavo Ricevitore IR fornito. Assicuratevi che il sensore sia visibile dal punto in cui utilizzerete il telecomando.
6. IR Out: Collegiate a questa porta il cavo trasmettitore IR. Posizionate l'emettitore in vista del sensore IR del dispositivo da controllare.
7. RS-232: Collegiate questa porta ad un PC, Controller Seriale o a un dispositivo Seriale tramite un morsetto phoenix a 3 vie per la trasmissione passante dei segnali e comandi RS-232.
8. Service: Riservato per uso futuro
9. LED Link:

Illuminato in Verde: il collegamento è attivo e funzionante

Non Illuminato: Collegamento non attivo

1. LED Data Signal:

Illuminato in Arancione: il segnale HDMI è presente

Non Illuminato: Nessun segnale HDMI rilevato

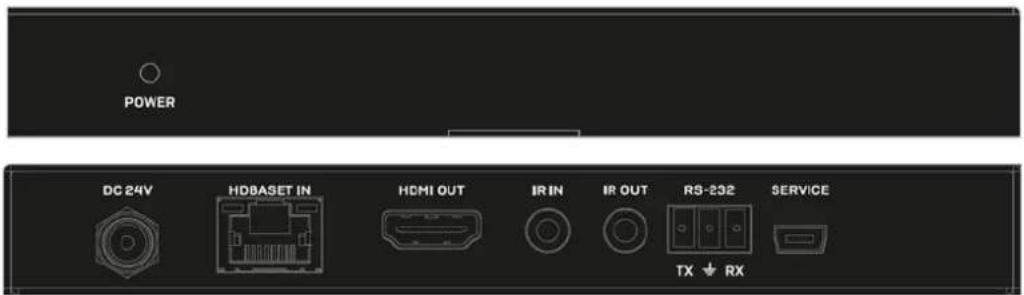

Ricevitore: Fronte e Retro dell'unità

1. Power LED: Indica la presenza di alimentazione
2. DC 24V: Collegiate l'alimentatore 24VDC 1A ad una presa di corrente AC e il connettore DC con ghiera a questa porta assicurandolo tramite la ghiera integrata. È sufficiente alimentare solo il trasmettitore o solo il ricevitore.
3. HDBaseT In: Porta HDBaseT Input. Collegiate un trasmettitore HDBaseT compatibile con un singolo cavo Cat.6 o superiore per trasmettere tutti i segnali. Vi preghiamo di non connetterlo ad una normale porta di rete.
4. HDMI Out: da connettere allo schermo HDMI.
5. IR In: collegate a questa porta il cavo Ricevitore IR fornito. Assicuratevi che il sensore sia visibile dal punto in cui utilizzerete il telecomando.
6. IR Out: Collegiate a questa porta il cavo trasmettitore IR. Posizionate l'emettitore in vista del sensore IR del dispositivo da controllare.
7. RS-232: Collegiate questa porta ad un PC, Controller Seriale o a un dispositivo Seriale tramite un morsetto phoenix a 3 vie per la trasmissione passante dei segnali e comandi RS-232.
8. Service: Riservato per uso futuro
9. LED Link:

Illuminato in Verde: il collegamento è attivo e funzionante

Non Illuminato: Collegamento non attivo

1. LED Data Signal:

Illuminato in Arancione: il segnale HDMI è presente

Non Illuminato: Nessun segnale HDMI rilevato

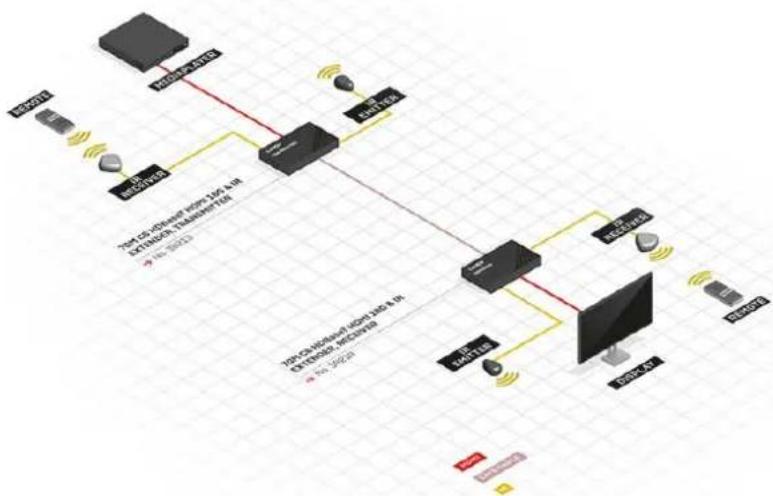

Importante! Prima di iniziare l'installazione assicuratevi che tutti i dispositivi coinvolti siano spenti.

1. Collegate la sorgente HDMI all'unità trasmittente utilizzando un cavo HDMI.
2. Collegiate un capo del cavo Cat.6/7 alla porta HDBaseT Out del trasmettitore e l'altro alla porta HDBaseT In del ricevitore. Raccomandiamo l'utilizzo di cavi U/UTP o F/UTP solid core. Per le lunghezze fate riferimento alla sezione "Specifiche" di questo manuale.
3. Utilizzate un altro cavo HDMI per connettere lo schermo HDMI alla porta HDMI Out dell'unità ricevente.
4. Inserite il connettore DC con ghiera all'unità trasmittente o a quella ricevente per accendere le unità.
5. Accendete la sorgente e lo schermo per completare l'installazione.

In aggiunta ai passi dell'installazione descritti sopra potete anche utilizzare le seguenti funzioni opzionali di questo sistema di extender.

Seriale RS-232

L'unità trasmittente e quella ricevente sono entrambi forniti di connettori per morsetti phoenix per l'estensione di segnali seriali di controllo.

Segnali di controllo IR

L'unità trasmittente e quella ricevente sono entrambi forniti di una porta IR In e una IR Out con due paia di cavi di estensione IR forniti a corredo. Questo sistema di estensione consente di controllare un dispostivo via telecomando IR da lato ricevitore a quello trasmettitore e viceversa.

Ricevitore IR

Risoluzione dei problemi

Non compare alcuna immagine sullo schermo

È noto che esistono differenze significative fra le varie marche di schermi HDMI 18G 4K@60Hz differenti quando si utilizzando cavi di diverso tipo e lunghezze e anche collegando porte di ingresso differenti sul medesimo dispositivo. Nel caso dovessero sorgere problemi di visualizzazione provate a seguire i seguenti passi fino a quando il problema stesso non viene risolto

■ Provate ad utilizzare un ingresso HDMI differente sullo schermo.
- Riducete la lunghezza dei cavi HDMI in ingresso e uscita ad 1m
■ Provate ad utilizzare un cavo HDMI da 1m differente.
- Controllate che il connettore DC dell'alimentatore sia fermamente connesso e che il LED power sia illuminato su entrambe le unità Ricevente e Trasmittente.
- Controllate che il cavo Cat.6/7 sia connesso correttamente e che i LED Connection sulla sinistra delle porte HDBaseT In e Out siano accesi.
- Controllare che i LED HDMI Indicator sulla destra delle porte HDBaseT In e Out siano accessi. Se sono spenti spegnete e riaccendete sorge e schermo.
- Per diversi dispositivi HDMI può essere utile disconnettere e riconnettere il cavo HDMI per effettuare nuovamente l'inizializzazione della sessione di riconoscimento e trasmissione HDMI.
- Spegnete tutti i dispositivi e accendeteli in questo ordine: prima l'extender, poi lo schermo ed infine la sorgente.
- Riducete la lunghezza dei cavi Cat.6/7 o HDMI utilizzati o provate ad utilizzare cavi di qualità superiore.

Lindy controlla regolarmente e sottopone a test il proprio range di prodotti per assicurare la massima compatibilità e le migliori prestazioni. Verificate se esistono versioni più aggiornate di questo manuale sul sito Lindy cercando il prodotto tramite il numero di articolo e controllando poi nella sezione Downloads.

CE Certification

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell' EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico.

Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

No. 38213-4
