Tipo di prodotto	Switch di presentazione HDBaseT - Trasmettitore
Marchio	Lindy
Modello	38338
Interfaccia video	HDMI, DisplayPort, USB Type C (Alt. mode)
Standard video	HDMI 2.0b, DP 1.4
Larghezza di banda	18 Gbit/s
Risoluzione massima	3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
Distanza massima	70 m (Cat.6)
Protocollo di trasmissione	HDBaseT
Numero di ingressi	3x HDMI, 1x DisplayPort, 1x USB-C
Numero di uscite	1x HDBaseT (RJ-45), 1x HDMI locale, 1x Audio 3.5 mm
Funzioni speciali	Commutazione senza interruzioni, auto-switch, multiview, PoC, gestione EDID
Controllo	RS-232 (pass-through)
Alimentazione	24 VDC, 1 A (con adattatore multi-paese incluso)
Dimensioni (L x l x H)	225 x 100 x 25 mm
Peso netto	0.81 kg
Materiale del contenitore	Metallo
Temperatura di funzionamento	0 °C a 40 °C
Umidità relativa	10 - 50 % UR (senza condensa)
Garanzia	2 anni
Certificazioni	CE, UKCA, FCC, RoHS, REACH, California Proposition 65
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.
Norme di sicurezza	Utilizzare solo l'adattatore fornito. Non esporre a umidità o temperature estreme. Installare in un luogo ventilato.
Parti di ricambio e riparabilità	L'adattatore di rete è disponibile come pezzo di ricambio. Per qualsiasi altra riparazione, contattare il servizio post-vendita autorizzato.

Domande frequenti - 38338 Lindy

Qual è la distanza massima di trasmissione?

Con un cavo di rete Cat.6 di qualità, puoi raggiungere fino a 70 metri in risoluzione 1920x1080@60Hz, o 40 metri in 3840x2160@60Hz 4:4:4.

Quali risoluzioni sono supportate?

Lo switch supporta fino a 3840x2160@60Hz con un sottocampionamento 4:4:4 (8 bit) o 4:2:2 (12 bit). Sono compatibili anche le risoluzioni inferiori.

Come funziona l'alimentazione via cavo (PoC)?

La funzione Power over Cable (PoC) consente di alimentare il ricevitore compatibile direttamente tramite il cavo di rete Cat.6, utilizzando un solo alimentatore sul trasmettitore.

Posso usare un cavo HDMI standard al posto di HDBaseT?

No, la connessione a lunga distanza richiede un cavo di rete Cat.6 (o superiore) con la tecnologia HDBaseT. L'uscita HDMI locale è limitata alla distanza HDMI standard.

Come posso commutare tra le sorgenti?

Puoi premere i pulsanti sul pannello anteriore per cambiare sorgente. Una pressione prolungata attiva le opzioni multiview. La commutazione è trasparente (senza interruzioni).

Cos'è la modalità auto-switch?

La modalità auto-switch passa automaticamente all'ultima sorgente collegata o attiva. Questa funzione può essere attivata/disattivata tramite RS-232.

Posso controllare il dispositivo a distanza?

Sì, grazie alla porta RS-232 (blocco a 3 pin), puoi inviare comandi seriali per gestire le sorgenti, l'EDID, le risoluzioni, ecc.

Quale ricevitore è compatibile?

Il trasmettitore 38338 è progettato per funzionare con il ricevitore Lindy HDBaseT rif. 38214. Può anche essere utilizzato con altri ricevitori HDBaseT che supportano risoluzioni fino a 4K30.

Come impostare i parametri EDID?

L'EDID può essere configurato tramite RS-232. Sono disponibili diverse risoluzioni predefinite, da 640x480 a 4K@60Hz. Consulta il manuale per l'elenco completo.

Cosa fare se l'immagine non viene visualizzata?

Verifica prima che tutti i cavi siano ben collegati e che l'alimentazione sia accesa. Assicurati che le sorgenti supportino HDCP 2.2. Prova a ripristinare il dispositivo scollegandolo per un minuto.

MANUALE UTENTE 38338 Lindy

Estende e commuta tra sorgenti HDMI, DisplayPort e USB tipo C fino a 70m tramite HDBaseT

• Supporta risoluzioni 4K@60Hz 4:4:4 fino a 70m su cavo di rete Cat.6 tramite tecnologia HDBaseT
- 5 ingressi con commutazione seamless a 2 uscite in mirroring
- Interfaccia RS-232 per comando esterno
- Supporto funzioni auto-switch, multiview e PoC (Power over Cable)
• 2 anni di garanzia

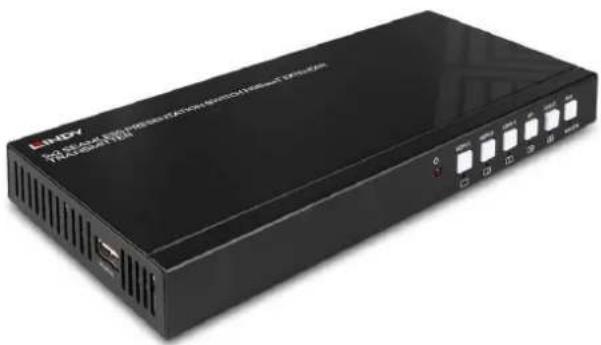

Questo Presentation Switch Seamless 5 Porte HDBaseT è un componente del sistema di estensione di segnali AV su lunghe distanze tramite cavo di rete Cat.6, una soluzione affidabile e dalle prestazioni elevate.

Combinando questo trasmettitore con il ricevitore HDBaseT Lindy n.38214, è possibile ottenere le seguenti combinazioni di distanza e risoluzione con un cavo Cat.6 U/UTP o F/UTP di alta qualità:

70m: 1920x1080@60Hz 4:4:4 8bit

40m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Collegandolo ad altri ricevitori HDBaseT, può supportare risoluzioni fino a 4K30.

Questa unità è dotata di 3 ingressi HDMI, 1 DP e 1 di tipo C con 1 uscita HDBaseT e 1 uscita locale HDMI; le sorgenti sono commutabili in modo seamless grazie ai pulsanti sul pannello frontale, con una pressione prolungata è invece possibile attivare diverse opzioni multiview. Questa e molte altre funzioni, come la modalità auto-switch, la selezione delle risoluzioni, l'EDID, le dimensioni del PIP ecc. possono essere gestite tramite comandi RS-232.

Le 2 uscite sono speculari, mentre l'uscita audio stereo da 3.5mm può essere utilizzata per collegare altoparlanti o cuffie per ottenere audio de-embedded.

La funzionalità PoC (Power over Cable) consente di alimentare le apparecchiature parallelamente alla trasmissione dei dati attraverso un cavo di rete Cat.6 in una connessione punto a punto tra il trasmettitore e un ricevitore dotato della stessa funzione, il che permette di utilizzare un solo alimentatore.

Questo trasmettitore offre una vasta gamma di soluzioni e interfacce AV per collegare diversi tipi di dispositivi, l'ideale per presentazioni, fiere e sale conferenze. Le sorgenti di tipo C devono avere supporto Alternate Mode.

HDBaset è uno standard riconosciuto a livello mondiale per la distribuzione di alta qualità di contenuti AV e altre tecnologie, tra cui l'alimentazione e il controllo, su lunghe distanze tramite cavi Cat.6 o superiori a basso costo.

HDBaseT™ e il logo HDBaseT Alliance sono marchi registrati di HDBaseT Alliance.

Specifiche

• Interfaccia AV: HDMI, DisplayPort, USB tipo C (Alt. mode)
• Standard delle Interfacce: HDMI 2.0b, DP 1.4
  • Larghezza di Banda Supportata: 18Gbps
  • Distanza Massima: 70m (229.66ft)
• Risoluzione Massima: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
  • Supporto HDCP: 2.2
  • EDID Pass Through: fino a 14 risoluzioni selezionabili
  • Supporto Audio: HDMI Pass-through, audio stereo a 2 canali
• Porte Audio Separate: 3.5mm
• Supporto IR:
• Supporto CEC: -
  • Interfaccia Seriale: RS-232 Pass-through
• Protocollo di Trasmissione: HDBaseT
  • Mezzo Trasmissivo: Cat.6
• Classe Laser (solo per Fibra): -
  • Lunghezza d'Onda (solo per Fibra): -
• Chipset: MST9804
• Funzioni speciali:
  Multiview
  Auto-switch
  Commutazione Seamless
  Gestione EDID
  PoC (Power over Cable)

Connettori

• Ingressi: 3xHDMI Tipo A (femmina), DisplayPort (femmina), USB Tipo C (femmina)
• Uscite: HDBaseT RJ-45 (femmina), HDMI tipo A (femmina), audio 3.5mm (femmina)
• Porte Bidirezionali: Morsettiera a 3 pin RS-232
• Alimentazione: 5.5/2.1mm

Caratteristiche Fisiche

• Dimensioni (ca.)LxAxP: 225x100x25mm (8.86x3.94x0.98in)
• Materiale della scocca: Metallo
• Peso Netto: 0.81kg (1.79lb)

• Temperatura Operativa: 0°C - 40°C (32°F - 104°F)

• Temperatura di Stoccaggio: -20^ - 60^ (-4°F - 140°F)
  • Umidità: 10 - 50% RH (senza condensa)
  • Assorbimento di Corrente: 24VDC 1A

• Colore: Nero

Varie

• Tipo Confezione: Scatola di cartone
  • Dimensione Confezione: 360x260x60mm (14.17x10.24x2.36in)
• Peso Lordo: 1.02kg (2.25lb)
• Garanzia (Anni): 2
• Conformità prodotto: CE, UKCA, FCC, RoHS, REACH & California Proposition 65

Contenuto Della Confezione

• Presentation Switch HDBaseT - Trasmettitore
• Alimentatore Multi-country (UK, EU, US & AUS)
• Morsettiera a 3 pin
• Manuale Lindy

Riferimenti Per I'ordine

• No.: 38338
• EAN: 4002888383387
