38338 - Extensión audio/video Lindy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador de presentación HDBaseT - Emisor
Marca	Lindy
Modelo	38338
Interfaz de video	HDMI, DisplayPort, USB Tipo C (modo Alt.)
Norma de video	HDMI 2.0b, DP 1.4
Ancho de banda	18 Gbit/s
Resolución máxima	3840x2160@60Hz 4:4:4 8 bits / 4:2:2 12 bits
Distancia máxima	70 m (Cat.6)
Protocolo de transmisión	HDBaseT
Número de entradas	3x HDMI, 1x DisplayPort, 1x USB-C
Número de salidas	1x HDBaseT (RJ-45), 1x HDMI local, 1x Audio 3.5 mm
Funciones especiales	Conmutación sin interrupción, auto-switch, multivista, PoC, gestión EDID
Control	RS-232 (pass-through)
Alimentación	24 VCC, 1 A (con adaptador multinacional incluido)
Dimensiones (L x A x Al)	225 x 100 x 25 mm
Peso neto	0.81 kg
Material de la carcasa	Metal
Temperatura de funcionamiento	0 °C a 40 °C
Humedad relativa	10 - 50 % HR (sin condensación)
Garantía	2 años
Certificaciones	CE, UKCA, FCC, RoHS, REACH, California Proposition 65
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar. Usar un paño suave y seco. No usar productos químicos ni abrasivos.
Instrucciones de seguridad	Usar únicamente el adaptador suministrado. No exponer a la humedad ni a temperaturas extremas. Instalar en un lugar ventilado.
Piezas de repuesto y reparabilidad	El adaptador de corriente está disponible como pieza de repuesto. Para cualquier otra reparación, contactar con el servicio posventa autorizado.

Preguntas frecuentes - 38338 Lindy

¿Cuál es la distancia máxima de transmisión?

Con un cable de red Cat.6 de calidad, puede alcanzar hasta 70 metros en resolución 1920x1080@60Hz, o 40 metros en 3840x2160@60Hz 4:4:4.

¿Qué resoluciones son compatibles?

El conmutador admite hasta 3840x2160@60Hz con submuestreo 4:4:4 (8 bits) o 4:2:2 (12 bits). Las resoluciones inferiores también son compatibles.

¿Cómo funciona la alimentación a través del cable (PoC)?

La función Power over Cable (PoC) permite alimentar el receptor compatible directamente a través del cable de red Cat.6, utilizando una sola fuente de alimentación en el emisor.

¿Puedo usar un cable HDMI estándar en lugar de HDBaseT?

No, la conexión de larga distancia requiere un cable de red Cat.6 (o superior) con tecnología HDBaseT. La salida HDMI local está limitada a la distancia HDMI estándar.

¿Cómo conmuto entre las fuentes?

Puede presionar los botones del panel frontal para cambiar de fuente. Una pulsación larga activa las opciones multivista. La conmutación es transparente (sin interrupción).

¿Qué es el modo auto-switch?

El modo auto-switch cambia automáticamente a la última fuente conectada o activa. Esta función puede activarse/desactivarse mediante RS-232.

¿Puedo controlar el dispositivo de forma remota?

Sí, gracias al puerto RS-232 (bloque de 3 pines), puede enviar comandos serie para gestionar las fuentes, EDID, resoluciones, etc.

¿Qué receptor es compatible?

El emisor 38338 está diseñado para funcionar con el receptor Lindy HDBaseT ref. 38214. También puede usarse con otros receptores HDBaseT que admitan resoluciones de hasta 4K30.

¿Cómo ajustar los parámetros EDID?

El EDID puede configurarse mediante RS-232. Hay varias resoluciones predefinidas disponibles, desde 640x480 hasta 4K@60Hz. Consulte el manual para la lista completa.

¿Qué hacer si la imagen no se muestra?

Primero verifique que todos los cables estén bien conectados y que la alimentación esté encendida. Asegúrese de que las fuentes sean compatibles con HDCP 2.2. Intente reiniciar el dispositivo desconectándolo durante un minuto.

MANUAL DE USUARIO 38338 Lindy

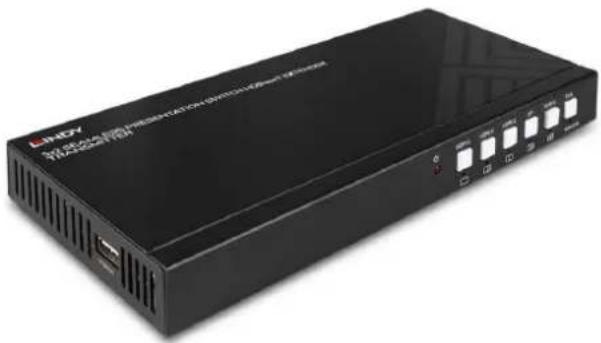

Conmutador extensor de presentaciones 5x2 fluídas HDBaseT - Transmisor

Ampliè y commute entre entradas HDMI, DisplayPort y Tipo C en hasta 70 m a través de HDBaseT

• Admite resoluciones 4K@60Hz 4:4:4 de hasta 70 m a través del cable de red Cat.6 a través de la tecnología HDBaseT
• 5 entradas conmutando sin problemas a 2 salidas en espejo
  • RS-232 para control externo
• Soporta funciones de conmutación automática, multivista y PoC (Power over Cable)
• 3 años de garantía

Eltransmisor HDBaseT del conmutador de presentación fluído 5x2 es una parte deuna solución confiable y de alto rendimiento para extender señales AV a largasdistancias a través de un cable de red Cat.6.

Alcombinar esta unidad transmisora con el receptor Lindy HDBaseT n. 38214, lassiguientes combinaciones de distancia y resolución son posibles cuando seutiliza un cable Cat.6 U/UTP o F/UTP de alta calidad;

70m:1920x1080@60Hz 4:4:4 8bit

40m:3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Se puedeconectar a otro receptor HDBaseT que admita resoluciones de hasta 4K30.

Estaunidad proporciona 3 entradas HDMI, 1 DP y 1 tipo C con 1 salida local HDBaseTy 1 HDMI; Las fuentes se pueden cambiar sin problemas presionando los botonesen el panel frontal, la pulsación prolongada puede activar diferentes opcionesde vista múltiple. Esta y muchas más funciones, como el modo de conmutaciónautomática, resoluciones seleccionadas, EDID, tamaño PIP, etc., se puedenadministrar a través de comandos RS-232.

2 salidasse reflejan, mientras que la salida de audio estéreo de 3,5 mm se puedeutilizar para conectar altavoces o auriculares para obtener audio extraído.

Lafuncionalidad PoC (Power over Cable) permite suministrar energía junto con losdatos a través del cable de red Cat.6 en una conexión punto a punto entre eltransmisor y un receptor con la misma característica, lo que significa que solose requiere una sola fuente de alimentación

Estetransmisor proporciona una gama completa de soluciones e interfaces AV paraconectar diferentes tipos de dispositivos, ideal para presentaciones, feriascomerciales y salas de conferencias. Los orígenes de tipo C deben admitir elmodo alternativo.

HDBasetes un estándar reconocido a nivel mundial para la distribución de alta calidad de contenido AV y otras tecnologías, incluida la alimentación y el control, adistancias más largas a través de un cable Cat.6 o superior de bajo costo.

HDBaseT™y el logotipo de HDBaseT Alliance son marcas comerciales de HDBaseT Alliance.

Características técnicas

• Interfaz AV: HDMI, DisplayPort, Tipo C (modo Alt.)
- Estándar de interfaz: HDMI 2.0b, DP 1.4
- Ancho de banda soportado: 18Gbps
• Distancia máxima: 70m (229.66ft)
- Resolución máxima: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
- Soporte HDCP: 2.2
• EDID Pass Through: hasta 14 resoluciones seleccionables
- Audio compatible: HDMI Pass-through, estéreo de audio de 2 canales
- Puertos de audio separados: 3.5mm
- Soporte IR: -
- Soporte CEC: -
• Interfaz serie: RS-232 Pass-through
- Protocolo de transmisión: HDBaseT
• Medio de transmisión: Cat.6
- Clase láser (solo para fibra): -
- Longitud de onda (sólo para fibra): -
- Chipset: VS010
- Características especiales: Multiview de conmutación automática y fluida Administración de EDID
- PoC (alimentación por cable)

Conectores

• Entrada: 3xHDMI Tipo A (Hembra), DisplayPort (Hembra), USB Tipo C (Hembra)
• Salida: HDBaseT RJ-45 (hembra), HDMI tipo A (hembra), audio de 3.5mm (hembra)
• Puertos bidirecciones: Bloque de terminales RS-232 de 3 pines
• Potencia: 5.5 / 2.1mm

Propiedades físicas

• Dimensiones (aprox.) WxDxH: 225x100x25mm (8.86x3.94x0.98in)
• Material de la carcasa: Metal
• Peso neto: 0.81kg (1.79lb)
• Temperatura de funcionamiento: 0°C - 40°C (32°F - 104°F)
• Temperatura de almacenamiento: -20^ - 60^ (-4°F - 140°F)
  • Humedad: 10-50% HR (no condensada)
• Requisitos de energía: 24VDC 1A
  • Color: Negro

Miscelánea

• Tipo de embalaje: Caja de cartón
• Dimensiones del embalaje: 360x260x60mm (14.17x10.24x2.36in)
• Peso bruto: 1.02kg (2.25lb)
• Garantía (años): 3
• Conformidad de producto: CE, UKCA, FCC, RoHS, REACH y California Proposition 65

Contenido del paquete

• Transmisor HDBaseT del conmutador de presentación
• Fuente de alimentación multipaís (Reino Unido, UE, EE. UU. y AUS)
• Bloque de terminales de 3 pines
• Manual de Lindy

Información de compra

• No.: 38338
• EAN: 4002888383387
