Tipo de producto	Extensor divisor de audio/video Cat.6 HDMI 4K60 4 puertos 70m
Marca	Lindy
Modelo	38262
Interfaz	HDMI 2.0
Ancho de banda	18 Gbit/s
Resolución máxima	3840x2160@60Hz 4:4:4 8bit
Distancia máxima	70 m (229.66 ft)
Soporte HDCP	2.2
EDID	Pass-through
Formatos de audio	2CH, hasta 5.1
Control IR	20-60 KHz, emisor y receptor incluidos
Chipset	GSV2006 & GSV5100
Material de la carcasa	Metal
Color	Negro
Alimentación	12 VDC, 2 A, multi-país (UK, EU, US, AUS)
Consumo eléctrico (emisor)	5.2 W
Consumo eléctrico (receptor)	1.6 W
Conectores del emisor	1 x HDMI In, 4 x RJ-45 Out, 1 x HDMI Out (loop), 1 x IR Out (3.5 mm)
Conectores del receptor	1 x RJ-45 In, 1 x HDMI Out, 1 x IR In (3.5 mm)
Power over Cat.6 (PoC)	Sí, alimentación a través del cable de red para receptores
Temperatura de funcionamiento	0 °C - 50 °C
Temperatura de almacenamiento	-10 °C - 80 °C
Humedad relativa	5 - 90 % HR (sin condensación)
Contenido del paquete	1 emisor, 4 receptores, cables IR, soportes de montaje, alimentación, manual
Garantía	2 años Lindy, asistencia técnica gratuita de por vida

Preguntas frecuentes - 38262 Lindy

¿Cuál es la resolución máxima compatible con el Lindy 38262?

La resolución máxima es 3840x2160@60Hz en 4:4:4 8bit, con soporte HDR.

¿Qué distancia máxima puedo alcanzar con cables Cat.6?

La distancia máxima es de 70 metros con un cable Cat.6 o superior.

¿Puedo usar un cable Cat.5e?

Sí, pero reducirá la distancia máxima. Se recomienda Cat.6 o superior para un rendimiento óptimo.

¿Cómo alimentar los receptores?

Los receptores se alimentan a través del cable de red gracias a la función Power over Cat.6 (PoC). Una sola alimentación en el emisor es suficiente.

¿Puedo conectar más de 4 pantallas?

Sí, puede conectar en cascada hasta 3 emisores utilizando la salida HDMI Loop Out para extender a 12 pantallas.

¿Cómo resolver un problema de falta de imagen?

Reinicie el emisor o el receptor con el botón Reset. Intente reducir la longitud de los cables HDMI a 1 m, verifique las conexiones Cat.6, y encienda los dispositivos en el orden: emisor, pantallas, fuente.

¿Funciona el control IR desde los receptores?

Sí, conecte los cables receptores IR en los receptores y el cable emisor en el emisor. El mando a distancia debe estar en línea de visión directa del receptor IR.

¿Qué adaptadores de corriente se incluyen?

La alimentación multi-país incluye cuatro adaptadores: Euro, UK, US/Japón y Australia/Nueva Zelanda.

¿El producto es compatible con HDCP 2.2?

Sí, es compatible con HDCP 2.2 para contenidos protegidos.

¿Cómo limpiar el dispositivo?

Use un paño seco y suave. No use productos abrasivos ni disolventes. Desconecte la alimentación antes de limpiar.

MANUAL DE USUARIO 38262 Lindy

Manual de Usuario Español

No. 38262

lindy.com

Safety Instructions

! WARNING !

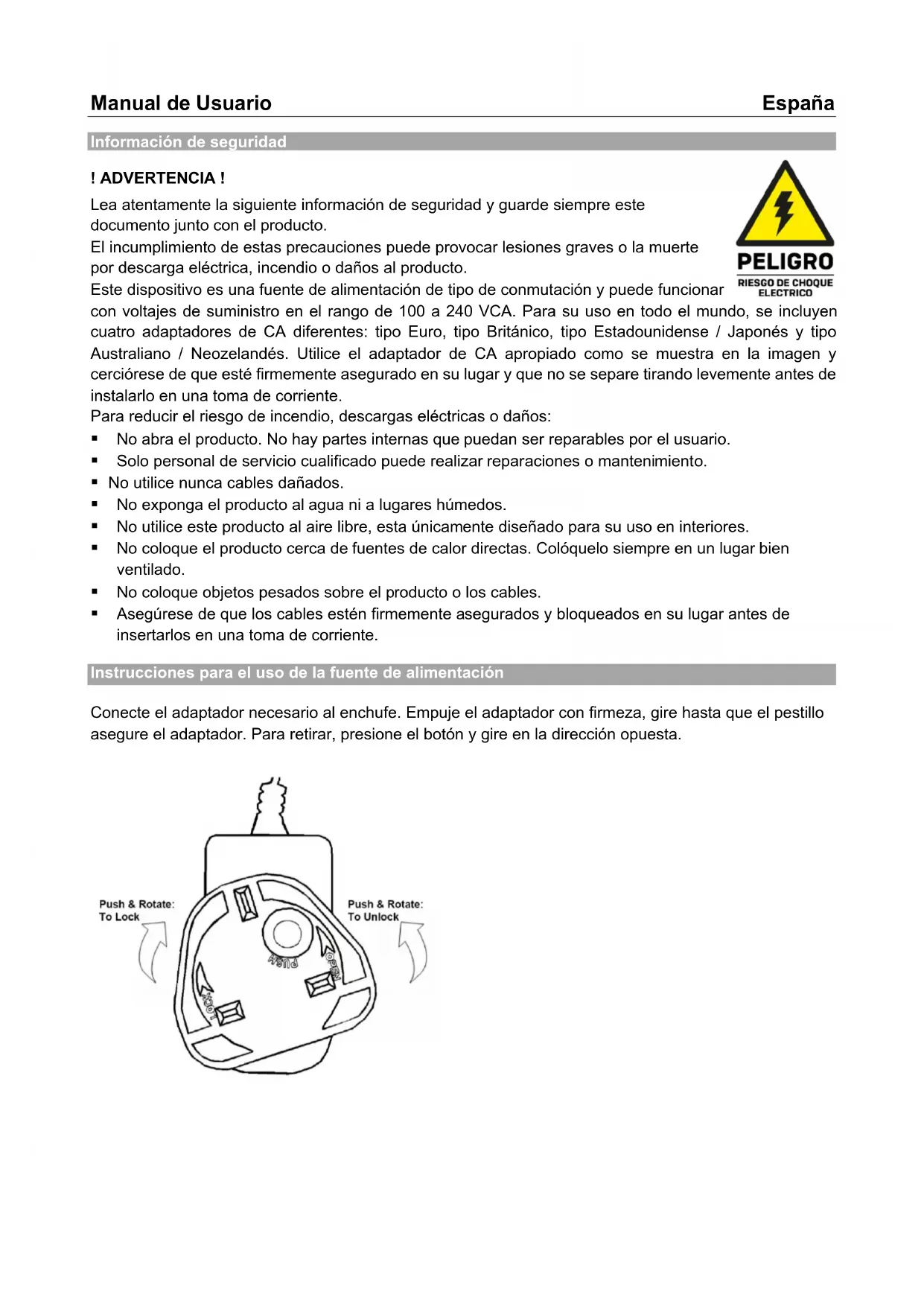

Información de seguridad

! ADVERTENCIA !

Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto.

El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto.

Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA. Para su uso en todo el mundo, se incluyen cuatro adaptadores de CA diferentes: tipo Euro, tipo Británico, tipo Estadounidense / Japonés y tipo Australiano / Neozelandés. Utilice el adaptador de CA apropiado como se muestra en la imagen y cerciórese de que esté firmemente asegurado en su lugar y que no se separe tirando levemente antes de instalarlo en una toma de corriente.

Para reducir el riesgo de incendio, descargas eléctricas o daños:

• No abra el producto. No hay partes internas que puedan ser reparables por el usuario.
• Solo personal de servicio cualificado puede realizar reparaciones o mantenimiento.
• No utilice nunca cables dañados.
  ■ No exponga el producto al agua ni a lugares húmedos.
• No utilice este producto al aire libre, esta únicamente diseñado para su uso en interiores.
• No coloque el producto cerca de fuentes de calor directas. Colóquelo siempre en un lugar bien ventilado.
• No coloque objetos pesados sobre el producto o los cables.
• Asegúrese de que los cables estén firmemente asegurados y bloqueados en su lugar antes de insertarlos en una toma de corriente.

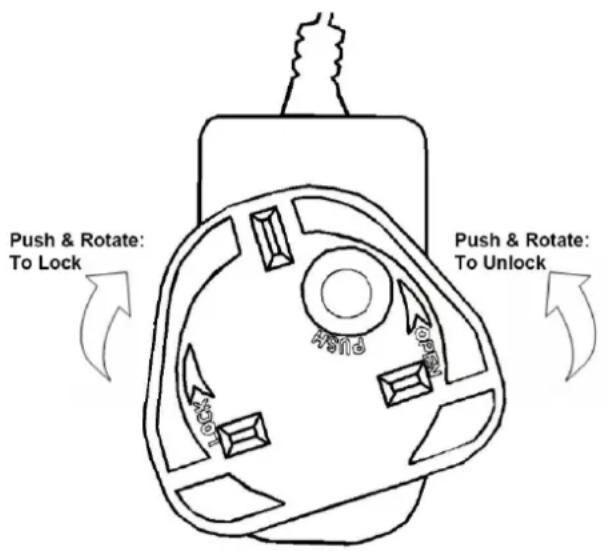

Instrucciones para el uso de la fuente de alimentación

Conecte el adaptador necesario al enchufe. Empuje el adaptador con firmeza, gire hasta que el pestillo asegure el adaptador. Para retirar, presione el botón y gire en la dirección opuesta.

Gracias por comprar el extensor divisor de 4 puertos a 70m Cat.6 de Lindy. Este producto ha sido diseñado para proporcionar un funcionamiento fiable y sin problemas. Se beneficia tanto de una garantía LINDY de 3 años, así como de soporte técnico gratuito de por vida. Para garantizar un uso correcto, lea este manual detenidamente y guárdelo para futuras consultas.

Contenido del paquete

■ Extensor divisor de 4 puertos a 70m Cat.6
■ 4 x receptores HDMI Cat.6
■ Cable emisor IR, 1.2m
■ 4 x cable receptor IR, 1.2m
■ 2 x soportes y tornillos de montaje del transmisor
■ 8 x soportes y tornillos de montaje del receptor
- Fuente de alimentación multi-país de 12VDC 2A (UK, UE, US y AUS), tamaño del barril: 5.5 / 2.1mm
■ Manual Lindy

Características

• Distribuya señales HDMI a hasta 4 pantallas en múltiples ubicaciones.
• Admite resoluciones de hasta 4K@60Hz, con soporte adicional para HDR.
• Cuenta con una salida HDMI de bucle en el transmisor para monitoreo local o en cascada de hasta 3 niveles para instalaciones más grandes.
• Controle mediante un control remoto IR desde las ubicaciones del receptor.
• Admite Power over Cat.6 (PoC) para los receptores, solo se requiere una única fuente de alimentación para el funcionamiento.

Especificaciones

■ Estándar de interfaz: HDMI 2.0
■ Ancho de banda soportado: 18Gbps
■ Distancia máxima: 70m (229.66ft)
■ Resolución máxima: 3840x2160@60Hz 4:4:4 8bit
■ Soporte HDCP: 2.2
■ EDID Pass-through
- Formatos de audio compatibles: 2CH, hasta 5.1 copiando EDID desde el puerto de salida en bucle
■ Soporte IR: 20-60KHz
Chipset: GSV2006 y GSV5100
■ Material de la carcasa: Metal
- Temperatura de funcionamiento: 0 °C - 50 °C (32 °F - 122 °F)
- Temperatura de almacenamiento: -10 °C - 80 °C (14 °F - 176 °F)
■ Humedad: 5 - 90% HR (sin condensación)
- Consumo de energía: Extensor divisor: 5.2W, Receptor: 1.6W
■ Color: Negro

Conectores

• Entrada del transmisor: HDMI tipo A (hembra)
  ■ Salida del transmisor: 4 x RJ-45 (hembra), HDMI tipo A (hembra), 3.5mm IR (hembra)
• Entrada del receptor: RJ-45 (hembra), 3.5mm IR (hembra)
  ■ Salida del receptor: HDMI Tipo A (hembra)

Product Overview

Divisor extensor, transmisor

1. 12VDC: Conecte y asegure la fuente de alimentación incluida.
2. Salida IR: Transmita el control IR a la pantalla conectada utilizando el cable emisor IR incluido.
3. Entrada HDMI: Conéctese a un dispositivo fuente HDMI mediante un cable HDMI.
4. Salida HDMI: Conéctese a una pantalla HDMI local o, alternativamente, conecte hasta 2 unidades 38262 adicionales para una distribución a mayor escala.
5. Salida Cat 1-4: Conéctela a las unidades de receptor mediante un cable Cat.6 o superior.
6. Botón de restablecimiento: Presione una vez para restablecer el sistema y todas las conexiones.
7. LED de alimentación: Indica la alimentación del transmisor.
8. Interruptor de encendido: Presione para encender o apagar manualmente el sistema.

Receptor

1. 12VDC: Conecte una fuente de alimentación adecuada (opcional).
2. Salida HDMI: Conéctese a una pantalla HDMI
3. IR In: Reciba el control IR desde un control remoto IR utilizando los cables del receptor IR incluidos.
4. Botón de restablecimiento: Presione una vez para restablecer el sistema y todas las conexiones.
5. Cat In: Conéctelo a la unidad transmisora con el cable Cat.6 o superior.
6. LED de alimentación: Indica la alimentación del receptor.

Instalación

Siga las siguientes instrucciones para la instalación.

Lindy aconseja utilizar cables HDMI de alta calidad de hasta 2 m de longitud en la entrada y 2 m de longitud en la salida. El cableado Cat.5e también se puede utilizar, sin embargo, esto afectará la distancia máxima posible, por lo tanto, se recomienda el uso del cable Cat.6 o superior. Asegúrese de que todos los dispositivos estén apagados antes de la instalación.

1. Conecte una pantalla HDMI a la unidad receptora requerida mediante un cable HDMI.
2. Conecte un cable de red Cat.6 o superior al puerto Cat In de la unidad receptora.
3. Conecte el extremo opuesto del cable Cat.6 a uno de los 4 puertos Cat Out del divisor.
4. Para la distribución HDMI local, conecte una pantalla HDMI al puerto de salida HDMI local de la unidad divisora. Si está en cascada, conecte un extensor divisor adicional al puerto de salida HDMI de la unidad divisora y siga los pasos anteriores con respecto a la conexión de receptores. Repita el proceso de nuevo para conectar un tercer extensor divisor.
5. Conecte un dispositivo fuente HDMI a la entrada HDMI de la unidad divisora.
6. Conecte la fuente de alimentación multi-país al conector de CC de la unidad divisora y conéctela a una toma de corriente.
7. Encienda todos los dispositivos. El LED de alimentación de las unidades divisora y receptora se iluminará una vez que se haya suministrado energía. La alimentación se proporciona a los receptores a través del cable de red mediante PoC.

Para una funcionalidad adicional de señal remota infrarroja, conecte los cables de extensión IR incluidos a las unidades divisoras y receptoras, utilizando el cable emisor IR con el puerto IR Out en el divisor y el receptor IR con el puerto IR in de los receptores. Asegúrese de que el cable emisor esté frente al puerto IR que se controlará, mientras que los receptores IR están en línea de visión del control remoto IR.

Solución de problemas

No hay visualización en la pantalla.

Se ha encontrado que hay diferencias significativas en las longitudes / tipos de cable e incluso puertos de entrada que se pueden usar en diferentes marcas de pantalla utilizando resoluciones HDMI. Si experimenta estos problemas, por favor sigua los siguientes pasos:

1. Restablezca el extensor divisor o la unidad receptora con el botón de reinicio.
2. Pruebe con un puerto de entrada diferente en la pantalla.
3. Reduzca la longitud del cable en la entrada y salida a 1m.
4. Pruebe con otro tipo de cable HDMI de 1m.
5. Compruebe que el enchufe de CC y el conector utilizados por la fuente de alimentación externa estén firmemente conectados.
6. Compruebe que el cable Cat.6 o superior esté conectado correctamente.
7. Apague todos los dispositivos, luego encienda en este orden: primero, la unidad divisora, luego la pantalla y finalmente la fuente.
8. Para algunos dispositivos HDMI, puede ser útil desconectar y volver a conectar su conexión HDMI para reiniciar el protocolo de enlace y el reconocimiento HDMI.
9. Reduzca la longitud del cable Cat.6 o HDMI utilizado o utilice un cable de mayor calidad.

Lindy comprueba y prueba regularmente nuestra gama de productos para garantizar la máxima compatibilidad y rendimiento. Para obtener la versión más actualizada de este manual, consulte su sitio web local de Lindy, busque el número de pieza correspondiente y busque el manual en Descargas.

Para obtener más ayuda, póngase en contacto con su equipo local de soporte técnico de Lindy. Los detalles se pueden encontrar en su sitio web local de Lindy.

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
