| Caractéristiques techniques | Extension audio/vidéo, compatible HDMI, résolution jusqu'à 4K |
|---|---|
| Utilisation | Permet de prolonger la distance de transmission des signaux audio et vidéo entre appareils |
| Maintenance et réparation | Vérifier régulièrement les connexions et les câbles pour assurer un fonctionnement optimal |
| Sécurité | Utiliser dans un environnement sec et éviter les chocs physiques pour prévenir les dommages |
| Informations générales | Produit conçu pour une utilisation domestique et professionnelle, garantie constructeur incluse |
FOIRE AUX QUESTIONS - 38262 Lindy
Téléchargez la notice de votre Extension audio/video au format PDF gratuitement ! Retrouvez votre notice 38262 - Lindy et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 38262 de la marque Lindy.
MODE D'EMPLOI 38262 Lindy
Receiver an: das IR-Emitterkabel am IR-Ausgangsport des Splitters und das IR-Receiverkabel am IR-Eingangsport des Receivers. Achten Sie darauf, dass das Emitterkabel sich vor dem zu steuernden Infrarotanschluss befindet und die IR-Receiver Sichtverbindung zur IR-Fernbedienung haben. Fehlerbehebung Auf dem Display wird kein Bild angezeigt. Es gibt große Unterschiede bei den HDMI-Auflösungen – je nach Art und Länge der verwendeten Kabel und sogar der Eingangsports verschiedener Displayhersteller. Wenden Sie bei Problemen bitte folgende Schritte an: Führen Sie ein Reset des Splitter Extenders oder Receivers durch. Verwenden Sie einen anderen Eingangsport des Displays. Reduzieren Sie die Kabelänge am Ein- und Ausgang auf 1m. Verwenden Sie ein anderes 1m HDMI-Kabel. Prüfen sie, ob das Netzteil korrekt angeschlossen ist. Prüfen Sie, ob das Cat.6 Kabel korrekt angeschlossen ist. Schalten Sie alle Geräte aus und dann in dieser Reihenfolge wieder ein: Splitter, Display und zum Schluss das Quellgerät. Bei einigen HDMI-Geräten ist es hilfreich, die Verbindungen zu trennen und erneut herzustellen, um ein HDMI Handshake anzustoßen. Reduzieren Sie die Länge des Cat.6 oder HDMI-Kabels oder verwenden sie ein höherwertiges Kabel. Lindy überprüft und testet die Produktrange regelmäßig, um maximale Kompatibilität und Performance sicherzustellen. Neueste Versionen dieses Handbuchs finden Sie auf dem lokalen Webshop unter der entsprechenden Artikelnummer. Weitere Unterstützung erhalten Sie vom Lindy Support Team. Auch hierzu finden Sie Informationen auf der lokalen Lindy Webseite.Manuel Utilisateur Français Consignes de sécurité ! ATTENTION ! Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit. Toucher les composants internes ou un câble endommagé peut provoquer un choc électrique pouvant entraîner la mort. Cet appareil est une alimentation à découpage et peut fonctionner avec des tensions d'alimentation de 100...240 VAC Pour une utilisation dans le monde entier, quatre adaptateurs secteur différents sont inclus : Type Euro, type UK, type US/Japon et type Australie/Nouvelle-Zélande. Utilisez l'adaptateur secteur approprié comme indiqué sur la photo et assurez-vous qu'il est solidement fixé en place et qu'il ne se détache pas en tirant avant de l'installer dans une prise électrique. Pour éviter les risques d'incendie, de choc électrique ou de dommages: N'ouvrez pas l'appareil ni son alimentation électrique. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Seul un personnel d'entretien qualifié est autorisé à effectuer toute réparation ou entretien. Ne jamais utiliser de câble endommagé. Ne pas mouiller le produit et ne pas l'exposer à l'humidité. N'utilisez pas ce produit à l'extérieur, il est destiné à un usage intérieur uniquement. Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit suffisamment ventilé. Ne pas déposer de charge lourde sur le produit ou sur les câbles. Veuillez vous assurer que l'adaptateur utilisé est fermement fixé et verrouillé en place avant de l'insérer dans une prise murale. Instructions d’utilisation de l’alimentation Fixez l'adaptateur requis à la prise. Poussez fermement l'adaptateur, tournez jusqu'à ce que le loquet fixe l'adaptateur. Pour le retirer, appuyez sur le bouton et tournez dans le sens opposé.Manuel Utilisateur Français Introduction Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce Splitter Extender Cat.6 HDMI 4K60 4 ports 70m est soumis à une durée de garantie LINDY de 2 ans et d’une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence. Contenu de l’emballage Splitter Extender Cat.6 4 Port HDMI 4K60 70m 4 x récepteurs Cat.6 HDMI Câble émetteur IR, 1.2m 4 x câble récepteur IR, 1.2m 2 x équerre de montage pour l’émetteur & visserie 8 x équerre de montage pour les récepteurs & visserie Alimentation multi-pays 12VDC 2A (UK, EU, US & AUS), Prise ronde DC: 5.5/2.1mm Manuel Lindy Caractéristiques Distribue les signaux HDMI sur 4 écrans distants. Prend en charge les résolutions jusqu’à 4K@60Hz, avec prise en charge HDR. Dispose d’une sortie HDMI en boucle locale sur l’émetteur pour un monitoring local ou pour cascader jusqu’à 3 unités pour des installations plus grandes. Contrôle en utilisant une télécommande IR à partir des récepteurs. Prise en charge Power over Cat.6 (PoC) sur les récepteurs, une seule alimentation est requise pour l’utilisation. Spécifications Norme de l’interface: HDMI 2.0 Bande passante prise en charge: 18Gbit/s Distance maximale: 70m (229.66ft) Résolution maximale: 3840x2160@60Hz 4:4:4 8bit Prise en charge HDCP: 2.2 EDID Pass-through Formats audio pris en charge: 2CH, jusqu’à 5.1 en copiant l’EDID à partir du port Loop Out Prise en charge IR: 20-60KHz Chipset: GSV2006 & GSV5100 Matériau du boitier: Métal Température de fonctionnement: 0°C - 50°C (32°F - 122°F) Température de stockage: -10°C - 80°C (14°F - 176°F) Humidité relative: 5 - 90% RH (sans condensation) Consommation électrique: Splitter Extender: 5.2W, Récepteur: 1.6W Couleur: Noir Connectiques Entrée émetteur: HDMI Type A (femelle) Sorties émetteur: 4 x RJ-45 (femelle), HDMI Type A (femelle), 3.5mm IR (femelle) Entrées récepteur: RJ-45 (femelle), 3.5mm IR (femelle) Sortie récepteur: HDMI Type A (femelle)Manuel Utilisateur Français Vue d’ensemble Extender Splitter, Emetteur 12VDC: Connecte et sécurise l’alimentation fournie. IR Out: Transmet le contrôle IR à la source connectée en utilisant le câble émetteur IR inclus. HDMI In: Connecte la source HDMI en utilisant un câble HDMI. HDMI Out: Connecte un écran HHDMI local, ou permet de connecter jusqu’à deux autres émetteur 38262 pour augmenter le nombre d’écrans connectés. Cat Out 1-4: Connecte un récepteur en utilisant un câble réseau Cat.6 ou supérieur. Bouton poussoir Reset: Pressez une fois pour remettre à zéro le système et les connexions. LED Power: Indique que l’émetteur est alimenté. Bouton Power: Appuyez pour commuter on/off l’alimentation. Récepteur
12. 12VDC: Connecte une alimentation appropriée (optionnel).
13. HDMI Out: Connecte un écran HDMI
14. IR In: Reçoit les signaux de contrôle IR d’une télécommande en utilisant les câbles récepteurs IR
15. Bouton poussoir: Appuyez une fois pour remettre à zéro le système et les connexions.
16. Cat In: Connecte l’émetteur en utilisant un câble réseau Cat.6 ou supérieur.
17. LED Power: Indique que le récepteur est alimenté.Manuel Utilisateur Français
Installation Veuillez suivre les instructions ci-dessous pour l'installation. Lindy conseille d'utiliser des câbles HDMI de haute qualité d'une longueur maximale de 2 m à l'entrée et de 2 m à la sortie. Un câblage Cat.5e peut également être utilisé, mais cela aura un impact sur la distance maximale possible, il est donc recommandé d'utiliser un câble Cat.6 ou supérieur. Veuillez vous assurer que tous les appareils sont éteints avant l'installation.
1. Connectez un écran HDMI à l'unité de réception requise à l'aide d’un câble HDMI.
2. Connectez un câble réseau Cat.6 ou supérieur au port Cat In de l'unité de réception.
3. Connectez l'extrémité opposée du câble Cat.6 à l'un des 4 ports Cat Out du répartiteur.
4. Pour une distribution HDMI locale, connectez un écran HDMI au port de sortie HDMI local du
répartiteur. En cas de mise en cascade, veuillez connecter un répartiteur supplémentaire au port HDMI Out du répartiteur et suivre les étapes ci-dessus concernant la connexion des récepteurs. Répétez le processus pour connecter un troisième splitter extender.
5. Connectez un appareil source HDMI à l'entrée HDMI du répartiteur.

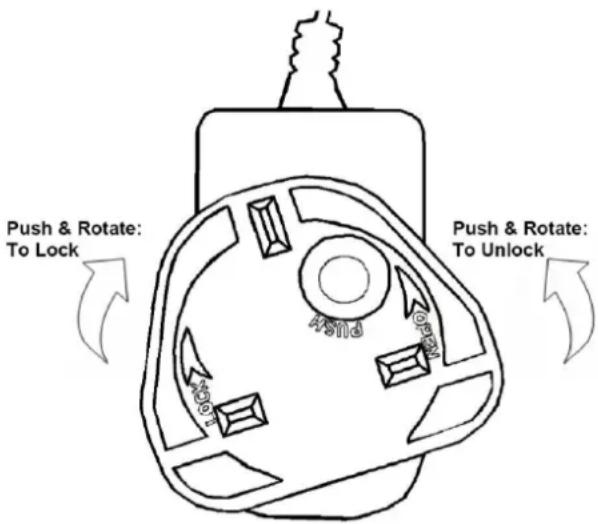

6. Connectez l'alimentation multi-pays à la prise DC du répartiteur et branchez-la sur une prise
7. Mettez tous les appareils sous tension. La LED d'alimentation du répartiteur et des récepteurs
s'allume une fois que l'alimentation a été fournie. L'alimentation est fournie aux récepteurs par le câble réseau en utilisant la fonction PoC.
