38208 - Extension audio/video Lindy - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique
Résolution supportée	Jusqu'à 4K à 60 Hz
Distance de transmission	Jusqu'à 50 mètres via câble CAT6
Alimentation	Alimentation externe requise
Dimensions	Compact, facile à intégrer dans un environnement de travail
Utilisation recommandée	Idéal pour les installations professionnelles et domestiques
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Ne pas exposer à l'humidité, utiliser dans un environnement ventilé
Garantie	Garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - 38208 Lindy

Comment connecter le Lindy 38208 à mon appareil ?

Pour connecter le Lindy 38208, utilisez un câble HDMI pour relier l'appareil source au port d'entrée HDMI du dispositif, puis connectez le port de sortie HDMI à votre écran ou projecteur.

Le son ne fonctionne pas avec le Lindy 38208, que faire ?

Vérifiez que le volume est réglé correctement sur votre appareil source et votre écran. Assurez-vous également que le câble HDMI est en bon état et bien connecté.

Mon écran reste noir après la connexion, que faire ?

Assurez-vous que l'entrée HDMI de votre écran est correctement sélectionnée. Essayez de débrancher et de rebrancher le câble HDMI, ou utilisez un autre câble pour tester.

Est-ce que le Lindy 38208 supporte la résolution 4K ?

Oui, le Lindy 38208 prend en charge des résolutions allant jusqu'à 4K à 60 Hz, assurez-vous d'utiliser des câbles compatibles.

Le dispositif chauffe-t-il lors de l'utilisation ?

Il est normal que certains appareils électroniques chauffent légèrement pendant l'utilisation. Assurez-vous qu'il y a une bonne ventilation autour du Lindy 38208.

Comment réinitialiser le Lindy 38208 ?

Pour réinitialiser le Lindy 38208, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le.

Puis-je utiliser le Lindy 38208 avec des appareils non-HDMI ?

Non, le Lindy 38208 est conçu pour fonctionner uniquement avec des appareils équipés de ports HDMI. Vous aurez besoin d'un adaptateur pour d'autres types de connexions.

Que faire si le Lindy 38208 ne fonctionne pas avec mon ordinateur ?

Vérifiez les paramètres d'affichage de votre ordinateur pour vous assurer qu'il détecte le Lindy 38208. Redémarrez l'ordinateur si nécessaire.

Où puis-je trouver le manuel d'utilisation du Lindy 38208 ?

Le manuel d'utilisation est généralement disponible sur le site Web du fabricant ou dans l'emballage du produit. Vous pouvez aussi le télécharger en PDF sur le site de Lindy.

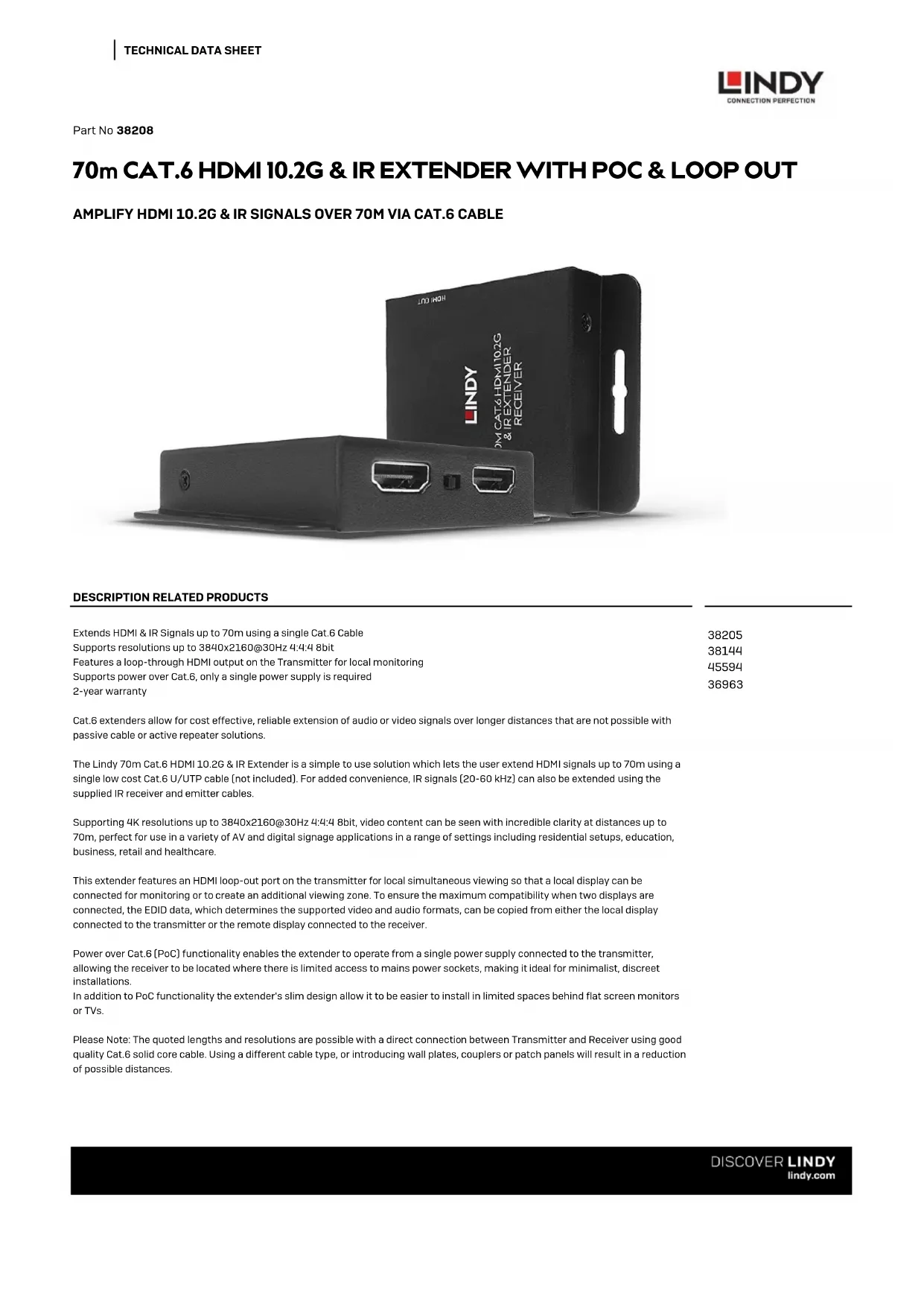

MODE D'EMPLOI 38208 Lindy

• Étend les signaux HDMI et IR jusqu'à 70 m en utilisant un câble Cat.6

• Prend en charge des résolutions allant jusqu'à 3840x2160@30Hz 4:4:4 8bit

• Dispose d'une sortie HDMI en boucle sur l'émetteur pour une surveillance locale

• Prise en charge de l'alimentation par le câble de catégorie 6, une seule alimentation est nécessaire

• Garantie 2 ans Les extendeurs Cat.6 permettent d’amplifier les signaux audio ou vidéo de façon fiable sur de plus longues distances, ce qui n'est pas possible avec des solutions de câbles passifs ou de répéteurs actifs. L’extender HDMI 10.2G & IR Cat.6 70m est une solution simple à utiliser qui permet à l'utilisateur d'étendre les signaux HDMI jusqu'à 70m en utilisant un seul câble U/UTP Cat.6 à faible coût (non inclus). Pour plus de commodité, les signaux IR (20-60 kHz) peuvent également être étendus en utilisant les câbles émetteur et récepteur IR fournis. Prenant en charge des résolutions 4K jusqu'à 3840x2160@30Hz 4:4:4 8bit, le contenu vidéo peut être vu avec une clarté incroyable à des distances allant jusqu'à 70m, parfait pour une utilisation dans une variété d'applications AV et d'affichage numérique dans une gamme de milieux, y compris les installations résidentielles, l'éducation, les affaires, le commerce de détail et le domaine de la santé. Cette extension est dotée d'un port HDMI en boucle sur l'émetteur pour un visionnage local simultané, de sorte qu'un écran local peut être connecté pour la surveillance ou pour créer une zone de visionnage supplémentaire. Pour assurer une compatibilité maximale lorsque deux écrans sont connectés, les données EDID, qui déterminent les formats vidéo et audio pris en charge, peuvent être copiées à partir de l'écran local connecté à l'émetteur ou de l'écran distant connecté au récepteur. La fonction Power over Cat.6 (PoC) permet à l’extendeur de fonctionner à partir d'une seule alimentation électrique connectée à l'émetteur, ce qui permet au récepteur d'être situé à un endroit où l'accès aux prises de courant est limité, ce qui en fait l'outil idéal pour les installations minimalistes et discrètes. En plus de la fonctionnalité PoC, la conception compacte de l'extender lui permet d'être plus facilement installé dans des espaces limités derrière des écrans plats ou des téléviseurs. Remarque : les longueurs et résolutions indiquées sont possibles avec une connexion directe entre l'émetteur et le récepteur à l'aide d'un câble monobrin de bonne qualité Cat.6. L'utilisation d'un type de câble différent ou l'introduction de plaques murales, de coupleurs ou de panneaux de brassage peuvent réduire les distances possibles.

36963TDS TMP - AV // AV EXT (CAT FIBRE IP HDBaseT) HDMI Type A (femelle) RJ-45 (femelle), IR (femelle) HDMI Type A (femelle) Emetteur Récepteur Alimentation multi-pays (UK, EU, US & AUS) Emetteur IR Récepteur IR Manuel Lindy Interface AV HDMI Entrées émetteur Norme HDMI 1.4 Bande passante prise en charge 10.2Gbit/s Sorties émetteur HDMI Type A (femelle), RJ-45 (femelle), IR (femelle) Distance maximale EXTENDER HDMI 10.2G & IR CAT.6 70M AVEC POC & LOOP OUT SPÉCIFICATIONS CONNECTEURS 70m (229.66ft) - 1920x1080@60Hz 40m (131.23ft) - 3840x2160@30Hz 4:4:4 8bit Entrées récepteur Résolution maximale 3840x2160@30Hz 4:4:4 8bit Sorties récepteur Prise en charge HDCP HDCP 1.4 Pass Through EDID Fonction de copie EDID Ports bidirectionnelsPorts audio dédiés - - Audio pris en charge Jusqu'à 7.1 (Pass-through) Prise en charge IR 20-60kHz Alimentation 5.5/2.1mm Interface série

Longueur d'onde (uniq. Fibre optique) - Chipset GSV1001 Fonctions spécifiques PoC (Power over Cat.6) IR Pass-through Loop Out Dimensions (approx.) LxlxH 79.5x16.5x69mm (3.13x0.65x2.72in) Matériau du boitier Métal Poids net 0.13kg (0.29lb) par unité Température de fonctionnement 0°C - 40°C (32°F - 104°F) Couleur Noir Température de stockage -20°C - 60°C (-4°F - 140°F) Humidité relative 20 – 90% RH (sans condensatio Puissance 12VDC 1A
