38169 - Extension audio/video Lindy - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique
Résolution maximale	4K à 60 Hz
Distance de transmission	Jusqu'à 50 mètres via câble CAT6
Alimentation	Alimentation externe requise
Utilisation	Idéal pour les installations professionnelles et domestiques
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Ne pas exposer à l'humidité, utiliser dans un environnement sec
Informations générales	Compatible avec la plupart des appareils HDMI

FOIRE AUX QUESTIONS - 38169 Lindy

Quel type de connexions prend en charge l'extension audio/vidéo Lindy 38169 ?

L'extension audio/vidéo Lindy 38169 prend en charge les connexions HDMI, audio analogique et numérique.

Quelles sont les résolutions vidéo supportées par le Lindy 38169 ?

Le Lindy 38169 supporte des résolutions allant jusqu'à 4K à 60 Hz.

Comment installer le Lindy 38169 ?

Pour installer le Lindy 38169, branchez les câbles audio/vidéo dans les ports correspondants, puis connectez l'alimentation si nécessaire.

Le Lindy 38169 est-il compatible avec les appareils Apple ?

Oui, le Lindy 38169 est compatible avec les appareils Apple tant que ceux-ci prennent en charge les connexions HDMI.

Quels sont les problèmes courants lors de l'utilisation du Lindy 38169 ?

Les problèmes courants incluent des signaux vidéo ou audio faibles, des résolutions incorrectes, ou des problèmes de compatibilité avec certains appareils.

Que faire si le son ne fonctionne pas avec le Lindy 38169 ?

Vérifiez que le volume de l'appareil source est activé, que les câbles audio sont correctement branchés et que les paramètres audio sont correctement configurés.

Le Lindy 38169 nécessite-t-il des pilotes pour fonctionner ?

Non, le Lindy 38169 est un périphérique plug-and-play et ne nécessite pas de pilotes supplémentaires.

Puis-je utiliser le Lindy 38169 pour des applications de jeu ?

Oui, le Lindy 38169 peut être utilisé pour des applications de jeu, notamment grâce à son support de résolutions élevées et de taux de rafraîchissement.

Comment résoudre les problèmes de connexion avec le Lindy 38169 ?

Assurez-vous que tous les câbles sont bien connectés, essayez de redémarrer l'appareil source et vérifiez la compatibilité des appareils.

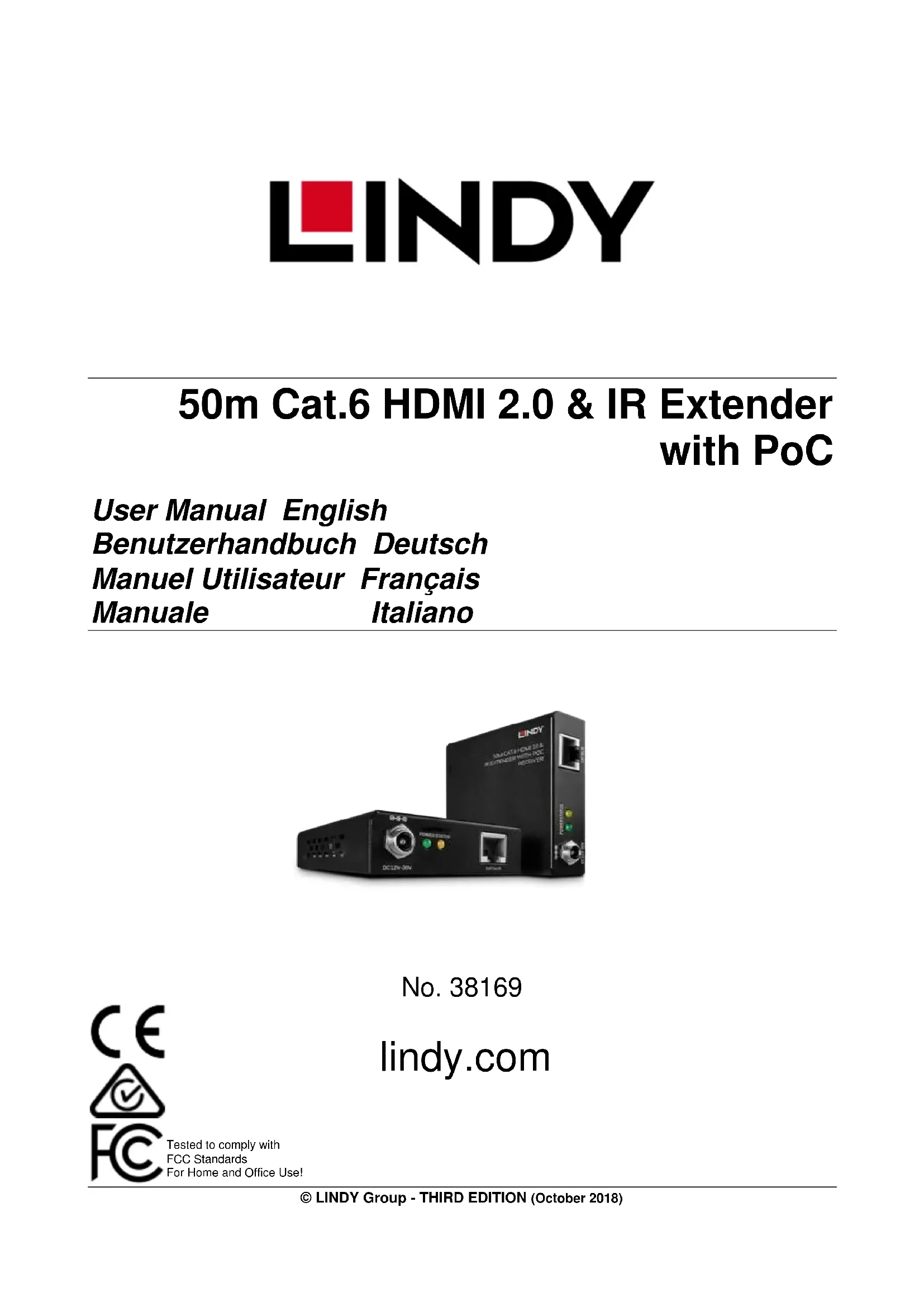

MODE D'EMPLOI 38169 Lindy

Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cet Extender HDMI 2.0 & IR Cat.6 50m avec PoC est soumis à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.

L'Extender HDMI 2.0 & IR Cat.6 50m avec PoC Lindy est une solution efficace et fiable pour étendre des signaux HDMI 4K de haute qualité sur des distances allant jusqu'à 50m (164.04ft) avec un câble réseau Cat.5e/6 standard. L'extender se compose d'un module émetteur (transmitter ou Tx) et d'un module récepteur (receiver ou Rx), accompagné d'une alimentation multi-pays. La prise en charge des spécifications HDMI 2.0 permet la transmission des résolutions haute définition 4K Ultra HD sans aucune compression des signaux, alors que la fonctionnalité PoC fournit la possibilité de n'utiliser qu'une seule alimentation pour tout le système. Cette alimentation se branche via une prise DC jack à visser fournissant une connexion sécurisée, parfait pour les installations professionnelles où des déconnexions accidentelles pourraient survenir. Pour obtenir de bonnes performances, nous recommandons l'utilisation de câble réseau de haute qualité monobrin (solid core). Merci de vous référer au tableau ci-dessous au sujet des résolutions maximales en fonction de la distance et du type de câble.

Type de câble	Distances	Résolutions
Cat.5e UTP/STP monobrin/solid core	50m (164.04ft)	1920x1080p@60Hz 4:4:4 8bit,(Inc. 3D)
Cat.5e UTP/STP monobrin/solid core	30m (98.42ft)	3840x2160@60Hz 4:4:4 8bit3840x2160@60Hz 4:2:0 12bit
Cat.6 UTP/STP monobrin/solid coreCat.7 S/FTP monobrin/solid core	50m (164.04ft)	3840x2160@60Hz 4:4:4 8bit3840x2160@60Hz 4:2:0 12bit

Contenu de l'emballage

■ Unité émettrice (Transmitter)
■ Unité réceptrice (Receiver)
■ Alimentation multi-pays
■ Câbles émetteur IR x2
■ Câbles capteur IR x2
- Ce manuel

Spécifications

■ Audio pris en charge: Jusqu'- 7.1 (Pass-through)
- Prise en charge bidirectionnelle des fréquences IR 20 – 60KHz, de Rx à Tx ou Tx à Rx
■ Prise en charge bidirectionnelle de l'alimentation via PoC
■ EDID Pass-through
■ Conforme HDCP 2.2
- CEC Pass-through

Installation

Merci de suivre les étapes suivantes pour l'installation avec des équipements HDMI, avec des appareils DVI, merci de substituer les câbles HDMI avec des câbles HDMI vers DVI.

1. Connectez votre source HDMI source à l'émetteur HDMI en utilisant un câble HDMI.
2. Connectez une extrémité du câble Cat.5e/6 (long. maximale 50m) au port RJ45 de l'émetteur et l'autre extrémité au port RJ45 du récepteur. Merci d'utiliser du câble d'installation monobrin Cat.5e UTP ou supérieur.
3. Connectez votre affichage HDMI au port de sortie HDMI du récepteur en utilisant un câble HDMI.
4. Pour utiliser la fonctionnalité IR, connectez les câbles d'extension IR inclus aux ports IR correspondant sur l'émetteur et le récepteur.
5. Placez l'émetteur IR Tx en face du capteur de l'appareil à contrôler, et assurez-vous que le capteur IR est atteignable par le signal de la télécommande IR.
6. Démarrez source et affichage HDMI pour compléter l'installation.
7. Connectez l'alimentation avec la prise DC à l'émetteur ou au récepteur, la LED Power s'allume en vert.
8. Lorsque la connexion à la source vidéo est réussie la LED Status s'allume.

Dépannage

Aucune image ne s'affiche à l'écran.

■ Vérifiez que la prise DC de l'alimentation externe est bien connectée.
- Vérifiez la bonne connexion du câble Cat.5e/6 et que la LED Power/Status est bien allumée.
■ Vérifiez que la source et l'affichage HDMI sont bien connectés et alimentés.
- Arrêtez tous les appareils, puis alimentez-les dans l'ordre suivant: l'émetteur en premier, puis l'affichage et finalement la source.
- Pour certains appareils HDMI, il peut être nécessaire de déconnecter puis reconnecter leur connexion HDMI pour réinitialiser la procédure d'appairage/reconnaissance HDMI.
- Réduisez la longueur des câbles Cat.5e/6 ou HDMI utilisés, ou utilisez des câbles de qualité supérieur. Merci de vous référer au tableau du paragraphe introduction pour les combinaisons maximum au sujet des distances/résolution/câbles.
■ Connectez l'alimentation à l'autre unité.

Introduzione

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique et électronique.

Chaque Etat membre de l' Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
