38262 - Audio/Video Erweiterung Lindy - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Erweiterung - Splitter Extender Cat.6 HDMI 4K60 4 Ports 70m
Marke	Lindy
Modell	38262
Schnittstelle	HDMI 2.0
Bandbreite	18 Gbit/s
Maximale Auflösung	3840x2160@60Hz 4:4:4 8bit
Maximale Entfernung	70 m (229,66 ft)
HDCP-Unterstützung	2.2
EDID	Pass-through
Audioformate	2CH, bis zu 5.1
IR-Steuerung	20-60 kHz, Sender und Empfänger enthalten
Chipsatz	GSV2006 & GSV5100
Gehäusematerial	Metall
Farbe	Schwarz
Stromversorgung	12 VDC, 2 A, Mehrländer (UK, EU, US, AUS)
Stromverbrauch (Sender)	5.2 W
Stromverbrauch (Empfänger)	1.6 W
Anschlüsse Sender	1 x HDMI In, 4 x RJ-45 Out, 1 x HDMI Out (Loop), 1 x IR Out (3,5 mm)
Anschlüsse Empfänger	1 x RJ-45 In, 1 x HDMI Out, 1 x IR In (3,5 mm)
Power over Cat.6 (PoC)	Ja, Stromversorgung über Netzwerkkabel für Empfänger
Betriebstemperatur	0 °C - 50 °C
Lagertemperatur	-10 °C - 80 °C
Relative Luftfeuchtigkeit	5 - 90 % RH (nicht kondensierend)
Packungsinhalt	1 Sender, 4 Empfänger, IR-Kabel, Montagehalterungen, Netzteil, Handbuch
Garantie	2 Jahre Lindy, kostenloser technischer Support lebenslang

Häufig gestellte Fragen - 38262 Lindy

Welche maximale Auflösung wird vom Lindy 38262 unterstützt?

Die maximale Auflösung ist 3840x2160@60Hz in 4:4:4 8bit, mit HDR-Unterstützung.

Welche maximale Entfernung kann ich mit Cat.6-Kabeln erreichen?

Die maximale Entfernung beträgt 70 Meter mit einem Cat.6-Kabel oder höher.

Kann ich ein Cat.5e-Kabel verwenden?

Ja, aber das reduziert die maximale Entfernung. Cat.6 oder höher wird für optimale Leistung empfohlen.

Wie werden die Empfänger mit Strom versorgt?

Die Empfänger werden über das Netzwerkkabel mit der Power over Cat.6 (PoC)-Funktion versorgt. Ein einziges Netzteil am Sender reicht aus.

Kann ich mehr als 4 Bildschirme anschließen?

Ja, Sie können bis zu 3 Sender kaskadieren, indem Sie den HDMI-Loop-Out-Ausgang verwenden, um auf 12 Bildschirme zu erweitern.

Wie behebe ich ein Problem mit fehlendem Bild?

Setzen Sie den Sender oder Empfänger mit der Reset-Taste zurück. Versuchen Sie, die HDMI-Kabellänge auf 1 m zu reduzieren, überprüfen Sie die Cat.6-Verbindungen, und schalten Sie die Geräte in dieser Reihenfolge ein: Sender, Bildschirme, Quelle.

Funktioniert die IR-Steuerung von den Empfängern aus?

Ja, schließen Sie die IR-Empfängerkabel an die Empfänger und das IR-Senderkabel an den Sender an. Die Fernbedienung muss in Sichtweite des IR-Empfängers sein.

Welche Netzstecker werden mitgeliefert?

Das Mehrländer-Netzteil enthält vier Adapter: Euro, UK, US/Japan und Australien/Neuseeland.

Ist das Produkt mit HDCP 2.2 kompatibel?

Ja, es unterstützt HDCP 2.2 für geschützte Inhalte.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

BEDIENUNGSANLEITUNG 38262 Lindy

Benutzerhandbuch Deutsch

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.

Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Dieses Schaltnetzteil arbeitet mit Anschlussspannungen im Bereich von 100...240 VAC. Für weltweiten Einsatz sind vier verschiedene AC-Adapter für Europa, Großbritannien, USA/Japan und

Australien/Neuseeland enthalten. Verwenden Sie den geeigneten Adapter wie es die Abbildung zeigt.

Stellen Sie bitte sicher, dass der Adapter fest eingerastet ist und sich nicht abziehen lässt, bevor Sie ihn in die Steckdose stecken.

Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:

• Öffnen Sie weder das Produkt noch sein Netzteil. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
  ■ Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belüfteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

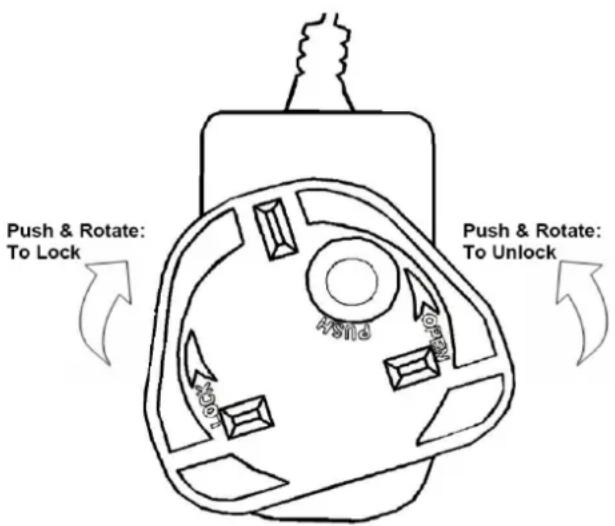

Anwendungshinweise für das Netzteil

Stecken Sie den gewünschten Adapter auf das Netzteil. Drücken Sie den Adapter fest und drehen ihn, bis die Verriegelung greift. Zum Entfernen drücken Sie den Knopf und drehen in die entgegengesetzte Richtung.

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 70m Cat.6 4 Port HDMI 4K60 Splitter Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Lieferumfang

■ 70m Cat.6 4 Port HDMI 4K60 Splitter Extender
■ 4x Cat.6 HDMI Receiver
■ IR-Emitterkabel, 1.2m
■ 4 x IR-Receiverkabel, 1.2m
■ 2x Transmitter-Montagehalterung & Schrauben
■ 8x Receiver-Montagehalterung & Schrauben
■ 12VDC 2A Multi-Country Netzteil (UK, EU, US & AUS), DC-Hohlstecker: 5.5/2.1mm
■ Lindy Handbuch

Eigenschaften

■ Unterstützt Auflösungen bis 4K@60Hz inklusive HDR
- Loop-through HDMI-Ausgang beim Transmitter für lokale Überwachung oder Kaskadierung auf bis zu 3 Ebenen für größere Installationen
■ Steuerung mit einer Infrarotfernbedienung vom Receiver aus
- Unterstützt Power over Cat.6 (PoC) zu den Receivern, nur ein Netzteil ist erforderlich.

Spezifikationen

■ Schnittstellenstandard: HDMI 2.0
■ Unterstützte Bandbretie: 18Gbit/s
■ Max. Entfernung: 70m (229.66ft)
Max. Auflösung: 3840x2160@60Hz 4:4:4 8Bit
■ HDCP-Unterstützung: 2.2
■ EDID Pass-Through: Pass-through
■ Unterstützte Audioformate: 2CH, bis 5.1-Kanal Kopieren der EDID vom Loop-out Port
■ IR-Unterstützung: 20-60KHz
■ Chipsatz: GSV2006 & GSV5100
■ Gehäusematerial: Metall
■ Betriebstemperatur: 0°C - 50°C (32°F - 122°F)
■ Lagertemperatur: -10°C - 80°C (14°F - 176°F)
■ Feuchtigkeit: 5 - 90% RH (nicht kondensierend)
■ Leistungsaufnahme: Splitter Extender: 5.2W, Receiver: 1.6W
Farbe: Schwarz

Anschlüsse

■ Transmitter-Eingang: HDMI Typ A (Buchse)
■ Transmitter-Ausgang: 4x RJ-45 (Buchse), HDMI Typ A (Buchse), 3.5mm IR (Buchse)
■ Receiver-Eingang: RJ-45 (Buchse), 3.5mm IR (Buchse)
■ Receiver-Ausgang: HDMI Typ A (Buchse)

Produktübersicht

■ 12VDC: Anschluss des Netzteils
- IR Out: IR-Steuerung des angeschlossenen Displays mit dem IR-Emitterkabel
■ HDMI In: Anschluss eines HDMI-Quellgeräts mit einem HDMI-Kabel
■ HDMI Out: Anschluss des lokalen HDMI Displays oder von 2x 38262 für großflächige Verteilung
- Cat Out 1-4: Anschluss der Receiver mit einem Cat.6 (oder höher) Kabel
- Reset-Taste: Einmaliges Drücken zum Reset des Systems und aller Verbindungen
■ Power LED: Zeigt an, ob das Gerät mit Strom versorgt wird
■ Power Switch: Drücken der Taste zum Ein-/Ausschalten

Receiver

1. 12VDC: Anschluss eines geeigneten Netzteils (optional).
2. HDMI Out: Anschluss eines HDMI Displays
3. IR In: Empfangen von IR-Signalen von einer IR-Fernbedienung mit dem IR-Receiverkabel
4. Reset-Taste: Einmaliges Drücken zum Reset des Systems und aller Verbindungen
5. Cat In: Anschluss des Transmittes mit einem Cat.6 (oder höher) Kabel
6. Power LED: Zeigt die Stromversorgung des Receivers an

Installation

Bitte folgen Sie den Anweisungen zur Installation.

Lindy empfiehlt die Verwendung hochwertiger HDMI-Kabel bis jeweils 2m Länge auf der Eingangs- bzw. Ausgangsseite. Cat.5e Kabel können verwendet werden, allerdings kann sich das auf die maximale Distanz auswirken. Daher werden Cat.6 Kabel (oder höher) empfohlen. Achten Sie bitte darauf, dass vor der Installation alle Geräte ausgeschaltet sind.

1. Schließen Sie mit einem HDMI-Kabel ein HDMI Display am gewünschten Receiver an.
2. Schließen Sie ein Cat.6 (oder höher) Netzwerkkabel am ,Cat In' Port des Receivers an.
3. Schließen Sie das andere Ende des Cat.6 Kabels an einem der 4, Cat Out' Ports des Splitters an.
4. Für die lokale Verteilung von HDMI-Signalen schließen Sie bitte ein HDMI Display am lokalen HDMI-Ausgangsport des Splitters an. Beim Kaskadieren schließen Sie einen zusätzlichen Splitter Extender am HDMI-Ausgangsport des Splitters an und folgen den oben beschriebenen Schritten beim Anschluss eines Receivers. Wiederholen Sie diesen Vorgang beim Anschluss eines dritten Splitter-Extenders.
5. Schließen Sie ein HDMI-Quellgerät am HDMI-Eingangsport des Splitters an.
6. Schließen Sie das Multi-Country Netzteil an der DC-Buchse des Splitters und an einer Steckdose an.
7. Schalten Sie alle Geräte ein. Die Power LED des Splitters und Receivers wird leuchten, sobald diese Geräte mit Strom versorgt werden. Die Receiver werden über die Netzwerkkabel (PoC) mit Strom versorgt.
8. Für Infrarotfernbedienung schließen Sie die beiliegenden IR-Verlängerungskabel an Splitter und Receiver an: das IR-Emitterkabel am IR-Ausgangsport des Splitters und das IR-Receiverkabel am IR-Eingangsport des Receivers. Achten Sie darauf, dass das Emitterkabel sich vor dem zu steuernden Infrarotanschluss befindet und die IR-Receiver Sichtverbindung zur IR-Fernbedienung haben.

Fehlerbehebung

Auf dem Display wird kein Bild angezeigt.

Es gibt große Unterschiede bei den HDMI-Auflösungen – je nach Art und Länge der verwendeten Kabel und sogar der Eingangsports verschiedener Displayhersteller. Wenden Sie bei Problemen bitte folgende Schritte an:

■ Führen Sie ein Reset des Splitter Extenders oder Receivers durch.
■ Verwenden Sie einen anderen Eingangsport des Displays.
- Reduzieren Sie die Kabelänge am Ein- und Ausgang auf 1m.
■ Verwenden Sie ein anderes 1m HDMI-Kabel.
- Prüfen sie, ob das Netzteil korrekt angeschlossen ist.
■ Prüfen Sie, ob das Cat.6 Kabel korrekt angeschlossen ist.
- Schalten Sie alle Geräte aus und dann in dieser Reihenfolge wieder ein: Splitter, Display und zum Schluss das Quellgerät.
- Bei einigen HDMI-Geräten ist es hilfreich, die Verbindungen zu trennen und erneut herzustellen, um ein HDMI Handshake anzustoßen.
- Reduzieren Sie die Länge des Cat.6 oder HDMI-Kabels oder verwenden sie ein höherwertiges Kabel.

Lindy überprüft und testet die Produktrange regelmäßig, um maximale Kompatibilität und Performance sicherzustellen. Neueste Versionen dieses Handbuchs finden Sie auf dem lokalen Webshop unter der entsprechenden Artikelnummer.

Weitere Unterstützung erhalten Sie vom Lindy Support Team. Auch hierzu finden Sie Informationen auf der lokalen Lindy Webseite.

Germany / Deutschland Elektro- und Elektronikgeräte

Informationen für private Haushalte sowie gewerbliche Endverbraucher

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (Deutschland)

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

2. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

3. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

4. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

5. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

France

CE Konformitätserklärung

LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht
