38214 - Audio/Video Erweiterung Lindy - Kostenlose Bedienungsanleitung

Produkttyp	C6 HDBaseT HDMI 18G & IR 70m Extender-Kit
Marke	Lindy
Modell	38214
Abmessungen (Sender/Empfänger)	Ca. 150 x 80 x 25 mm (geschätzt)
Gewicht (Kit mit Netzteil)	Ca. 800 g (geschätzt)
Stromversorgung	AC 100-240V 50/60Hz, Netzteil 24V DC 1A inklusive
Leistungsaufnahme	24 W max
Unterstützte Auflösungen	Bis zu 3840x2160@60Hz 4:4:4 8 Bit, HDR 10/12 Bit, Dolby Vision
Übertragungsdistanz (1080p)	Bis zu 70 m mit Cat.6-Kabel
Übertragungsdistanz (4K)	Bis zu 40 m mit Cat.6-Kabel
Anschlüsse Sender	HDMI In, HDBaseT Out, IR In/Out, RS-232, Service
Anschlüsse Empfänger	HDMI Out, HDBaseT In, IR In/Out, RS-232, Service
Videostandards	HDMI 2.0b, 18 Gbit/s, HDCP 2.2/1.4
Besondere Funktionen	PoC (Power over Cable), bidirektionale IR-Steuerung, RS-232 und CEC Pass-Through
Gehäusematerial	Metall, schwarz
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	20 % bis 90 % rF (nicht kondensierend)
ESD-Schutz	±8 kV (Luft), ±4 kV (Kontakt)
Garantie	2 Jahre
Lieferumfang	Sender, Empfänger, 2 IR-Kabel (Sender/Empfänger), Netzteil 24V DC, Handbuch

Häufig gestellte Fragen - 38214 Lindy

Welches Netzwerkkabel wird verwendet, um Sender und Empfänger zu verbinden?

Verwenden Sie ein Cat.6-Kabel oder besser, vorzugsweise massiv (solid core) U/UTP oder F/UTP. Schließen Sie das Kabel nicht an ein Ethernet-Netzwerk oder einen Switch an.

Kann ich den Extender mit einem Cat.5e-Kabel verwenden?

Es wird empfohlen, Cat.6 oder besser zu verwenden, um die angegebenen Leistungen, insbesondere bei 4K-Auflösungen, zu gewährleisten. Cat.5e kann auf kürzere Distanzen funktionieren, jedoch ohne Garantie.

Wie wird der Extender mit Strom versorgt?

Das mitgelieferte 24V DC-Netzteil kann dank der PoC-Funktion (Power over Cable) entweder am Sender oder am Empfänger angeschlossen werden. Ein Netzteil reicht aus.

Was ist die maximale Entfernung für die 4K-Übertragung?

Mit einem Cat.6-Kabel beträgt die maximale Entfernung für 4K-Auflösung (3840x2160@60Hz 4:4:4 8 Bit) 40 Meter. Für 1080p können bis zu 70 Meter erreicht werden.

Wie werden die IR-Kabel installiert?

Schließen Sie den IR-Empfänger an die IR In-Buchse und den IR-Sender an die IR Out-Buchse an. Platzieren Sie den IR-Empfänger in Sichtweite der Fernbedienung und den IR-Sender vor dem zu steuernden Gerät.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob das Netzteil angeschlossen ist und die LEDs für Power und Link leuchten. Stellen Sie sicher, dass das Netzwerkkabel richtig eingesteckt ist und die HDMI-Kabel in gutem Zustand sind. Verringern Sie die Entfernung oder versuchen Sie ein kürzeres HDMI-Kabel.

Kann ich den Extender an einen Netzwerk-Switch anschließen?

Nein, der Extender benötigt eine direkte Punkt-zu-Punkt-Verbindung zwischen Sender und Empfänger über das Netzwerkkabel. Schließen Sie ihn nicht an ein Ethernet-Netzwerk oder einen Switch an.

Welche Audioformate werden unterstützt?

Alle HDMI-Audioformate werden übertragen, einschließlich Dolby Atmos und DTS:X.

Ist der Extender mit anderen HDBaseT-Geräten kompatibel?

Ja, er kann mit anderen kompatiblen HDBaseT-Kits oder -Splittern der Marke Lindy verwendet werden.

Wie verwende ich die RS-232-Funktion?

Schließen Sie einen PC oder einen seriellen Controller an die 3-polige RS-232-Klemme am Sender oder Empfänger an. Die Befehle werden transparent durch den Extender geleitet.

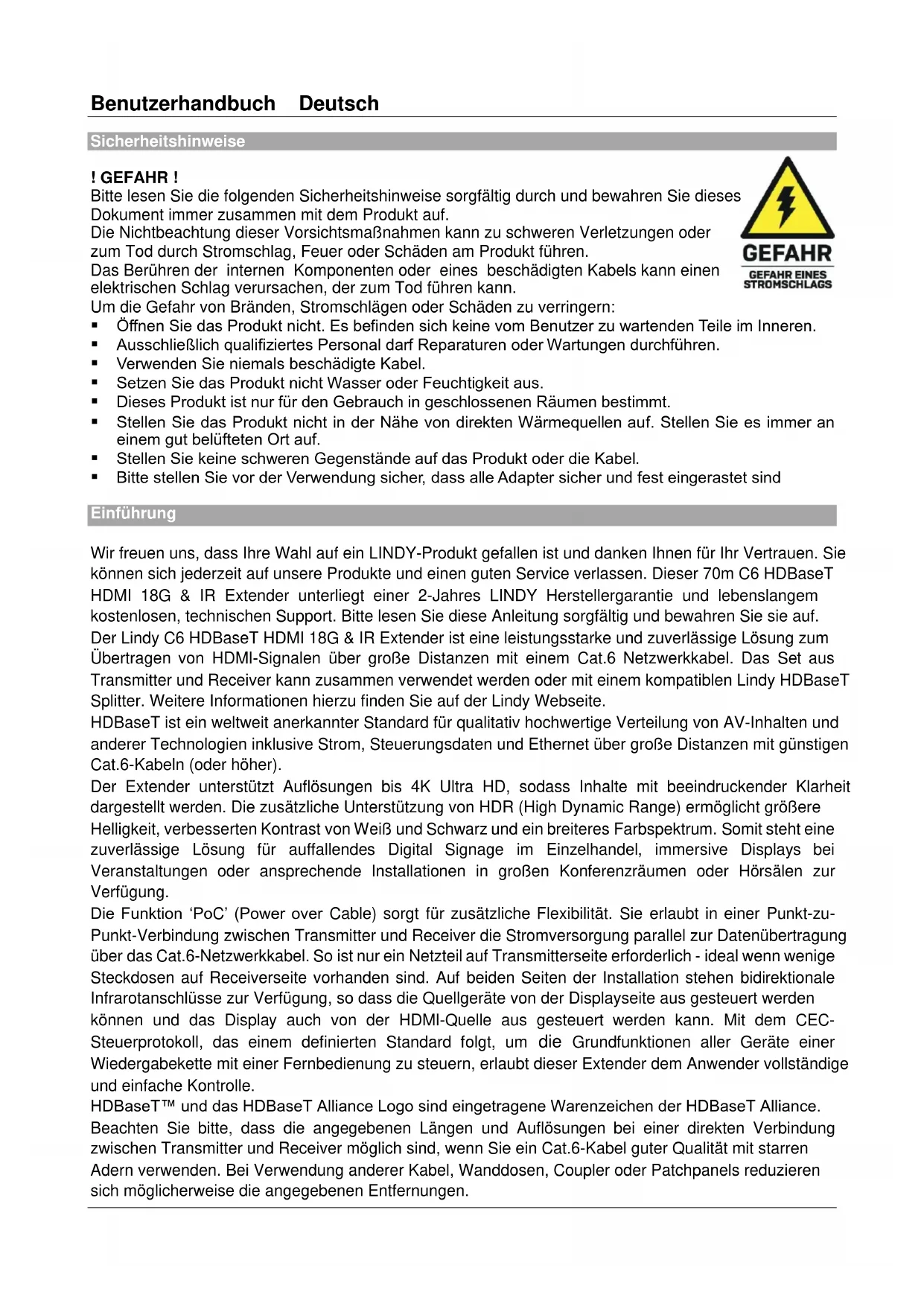

BEDIENUNGSANLEITUNG 38214 Lindy

Verwenden Sie AUSSCHLIEßLICH eine direkte Kabelverbindung zwischen den HDBaseT Anschlüssen aber NIEMALS eine Netzwerkverbindung oder Ethernet oder irgendwelche aktiven Komponenten

!!! ATTENTION !!!

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.

Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:

• Öffnen Sie das Produkt nicht. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
  ■ Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belüfteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

Einführung

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Dieser 70m C6 HDBaseT HDMI 18G & IR Extender unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf. Der Lindy C6 HDBaseT HDMI 18G & IR Extender ist eine leistungsstarke und zuverlässige Lösung zum Übertragen von HDMI-Signalen über große Distanzen mit einem Cat.6 Netzwerkkabel. Das Set aus Transmitter und Receiver kann zusammen verwendet werden oder mit einem kompatiblen Lindy HDBaseT Splitter. Weitere Informationen hierzu finden Sie auf der Lindy Webseite.

HDBaseT ist ein weltweit anerkannter Standard für qualitativ hochwertige Verteilung von AV-Inhalten und anderer Technologien inklusive Strom, Steuerungsdaten und Ethernet über große Distanzen mit günstigen Cat.6-Kabeln (oder höher).

Der Extender unterstützt Auflösungen bis 4K Ultra HD, sodass Inhalte mit beeindruckender Klarheit dargestellt werden. Die zusätzliche Unterstützung von HDR (High Dynamic Range) ermöglicht größere Helligkeit, verbesserten Kontrast von Weiß und Schwarz und ein breiteres Farbspektrum. Somit steht eine zuverlässige Lösung für auffallendes Digital Signage im Einzelhandel, immersive Displays bei Veranstaltungen oder ansprechende Installationen in großen Konferenzräumen oder Hörsälen zur Verfügung.

Die Funktion ‘PoC’ (Power over Cable) sorgt für zusätzliche Flexibilität. Sie erlaubt in einer Punkt-zu-Punkt-Verbindung zwischen Transmitter und Receiver die Stromversorgung parallel zur Datenübertragung über das Cat.6-Netzwerkkabel. So ist nur ein Netzteil auf Transmitterseite erforderlich - ideal wenn wenige Steckdosen auf Receiverseite vorhanden sind. Auf beiden Seiten der Installation stehen bidirektionale Infrarotanschlüsse zur Verfügung, so dass die Quellgeräte von der Displayseite aus gesteuert werden können und das Display auch von der HDMI-Quelle aus gesteuert werden kann. Mit dem CEC-Steuerprotokoll, das einem definierten Standard folgt, um die Grundfunktionen aller Geräte einer Wiedergabekette mit einer Fernbedienung zu steuern, erlaubt dieser Extender dem Anwender vollständige und einfache Kontrolle.

HDBaseT™ und das HDBaseT Alliance Logo sind eingetragene Warenzeichen der HDBaseT Alliance. Beachten Sie bitte, dass die angegebenen Längen und Auflösungen bei einer direkten Verbindung zwischen Transmitter und Receiver möglich sind, wenn Sie ein Cat.6-Kabel guter Qualität mit starren Adern verwenden. Bei Verwendung anderer Kabel, Wanddosen, Coupler oder Patchpanels reduzieren sich möglicherweise die angegebenen Entfernungen.

• Unterstützt Auflösungen bis 3840x2160@60Hz 4:4:4 8Bit, mit HDR-Unterstützung bis 4:2:2 10/12Bit und Dolby Vision
  ■ Audio Pass-Through aller HDMI-Audioformate inklusive Dolby Atmos & DTS:X
• Unterstützt PoC (Power over Cable), d.h. es ist nur ein Netzteil auf einer Seite der Installation erforderlich
• Bidirektionale IR-Steuerung (30-60kHz) der Geräte über den Extender
  ■ RS-232 & CEC Pass-Through
  ■ DC-Buchse mit Schraubanschluss für eine sichere Stromversorgung

Spezifikationen

■ HDMI 2.0b, kompatibel mit 18Gbit/s
■ HDCP 2.2/1.4 Pass-Through
Die folgenden Kombinationen aus Distanz und Auflösung sind möglich, wenn qualitativ hochwertige Cat.6 U/UTP oder F/UTP Kabel verwendet werden:

70m:

■ 1920x1080@60Hz 4:4:4 8Bit
■ 3D@1920x1080

40m:

■ 3840x2160@60Hz 4:4:4 8Bit / 4:2:2 12Bit
■ 3840x2160@30Hz 4:4:4 8Bit
■ 1920x1080@60Hz 4:4:4 8Bit
■ 3D@1920x1080
■ ESD-Schutz: ± 8kV (Luftspaltentladung)
■ Human Body Model: ± 4kV (Kontaktentladung)
■ Betriebstemperatur: 0°C - 40°C (32°F - 104°F)
■ Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
■ Relative Feuchtigkeit: 20 - 90% RH (nicht kondensierend)
■ Metallgehäuse
Farbe: Schwarz
■ Strombedarf: AC100-240V 50/60Hz
■ Stromverbrauch: 24W

Installation und Betrieb

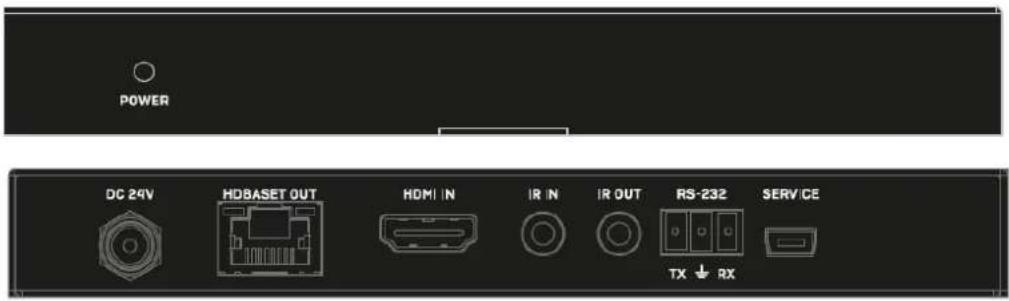

Transmitter Vorder- und Rückseite:

1. Power LED: Zeigt Spannungsversorgung an.
2. DC 24V: Schließen Sie das 24VDC 1A Netzteil an einer Steckdose und am Transmitter oder Receiver an. Das Netzteil ist nur auf einer Seite der Installation erforderlich.
3. HDBaseT Out: HDBaseT-Ausgangsport. Zum Anschluss eines kompatiblen HDBaseT Receivers mit einem Cat.6 (oder höher) Kabel für alle Datensignale. Nicht zum Anschluss an einen Netzwerkport!
4. HDMI In: Zum Anschluss an ein HDMI-Quellgerät.
5. IR In: Zum Anschluss des beiliegenden IR-Receiverkabels zum Empfang des IR-Signals. Achten Sie darauf, dass die Fernbedienung direkte Sichtverbindung zum IR Extender hat.
6. IR Out: Zum Anschluss des beiliegenden IR-Transmitterkabels zum Senden des IR-Signals. Achten Sie darauf, dass der IR Transmitter direkte Sichtverbindung zu den Geräten hat, die bedient werden sollen.
7. RS-232: Zum Anschluss eines PCs, eines seriellen Controllers oder Geräts mit einer 3-poligen Phoenix Contact Anschlussklemme für die Übertragung von RS-232-Befehlen.

8. Service: Reserviert für zukünftige Anwendungen.

9. Link-LED:

a. LED leuchtet grün: Verbindung ist in Ordnung
b. LED leuchtet nicht: Keine Verbindung

1. Datensignal-LED:

a. LED leuchtet orange: Signal ist in Ordnung
b. LED leuchtet nicht: Kein HDMI-Signal

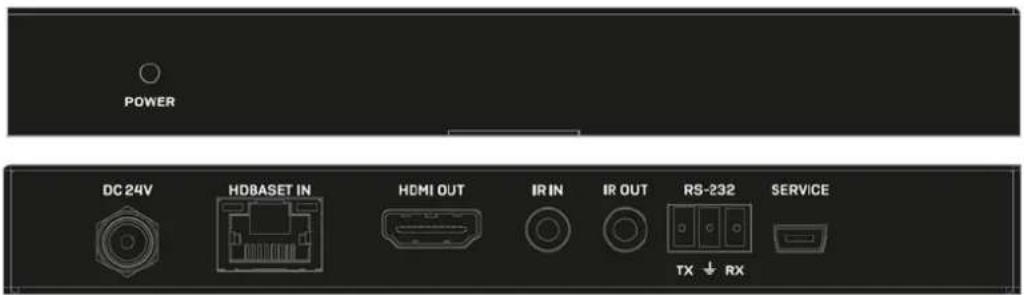

Receiver Vorder- und Rückseite:

1. Power LED: Zeigt Spannungsversorgung an
2. DC 24V: Schließen Sie das 24VDC 1A Netzteil an einer Steckdose und am Transmitter oder Receiver an. Das Netzteil ist nur auf einer Seite der Installation erforderlich
3. HDBaseT In: HDBaseT-Eingangsport. Zum Anschluss eines kompatiblen HDBaseT Transmitters mit einem Cat.6 (oder höher) Kabel für alle Datensignale. Nicht zum Anschluss an einen Netzwerkport!
4. HDMI Out: Zum Anschluss eines HDMI Displays.
5. IR In: Zum Anschluss des beiliegenden IR-Receiverkabels zum Empfang des IR-Signals. Achten Sie darauf, dass die Fernbedienung direkte Sichtverbindung zum IR Extender hat.
6. IR Out: Zum Anschluss des beiliegenden IR-Transmitterkabels zum Senden des IR-Signals. Achten Sie darauf, dass der IR Transmitter direkte Sichtverbindung zu den Geräten hat, die bedient werden sollen.
7. RS-232: Zum Anschluss eines PCs, eines seriellen Controllers oder Geräts mit einer 3-poligen Phoenix Contact Anschlussklemme für die Übertragung von RS-232-Befehlen.
8. Service: Reserviert für zukünftige Anwendungen.
9. Link-LED:

a. LED leuchtet grün: Verbindung ist in Ordnung

b. LED leuchtet nicht: Keine Verbindung

1. Datensignal-LED:

a. LED leuchtet orange: Signal ist in Ordnung

b. LED leuchtet nicht: Kein HDMI-Signal

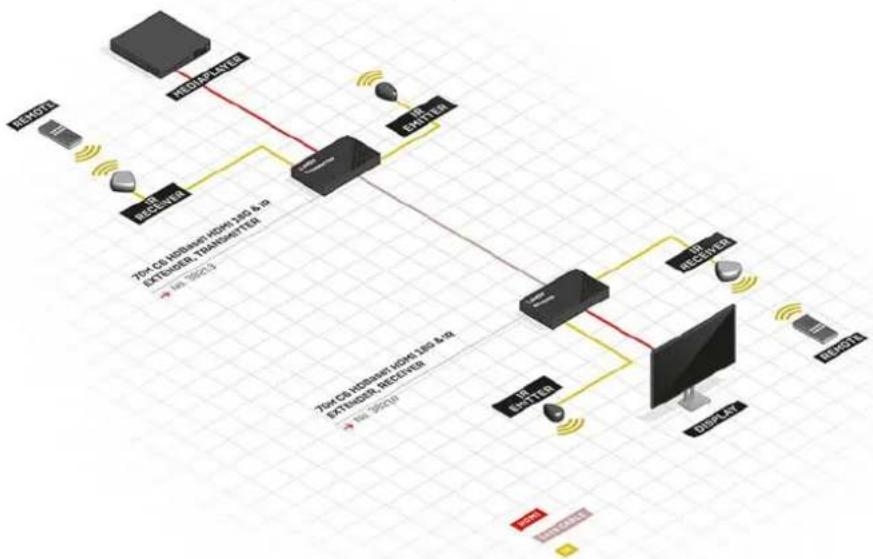

Achtung! Bevor Sie mit der Installation beginnen, müssen alle Geräte ausgeschaltet sein.

1. Schließen Sie eine HDMI-Quelle mit einem HDMI-Kabel am Transmitter an.
2. Schließen Sie ein Ende des Cat.6/7 Kabels am HDBaseT-Ausgangsport des Transmitters an und das andere Ende am HDBaseT-Eingangsport des Receivers. Wir empfehlen U/UTP oder F/UTP Installationskabel mit starren Adern. Informationen zu den Kabellängen finden Sie in diesem Handbuch unter „Spezifikationen“.
3. Mit einem weiteren HDMI-Kabel verbinden Sie ein HDMI Display mit dem HDMI-Ausgangsport des Receivers.
4. Verbinden Sie das Netzteil mit dem Transmitter oder Receiver und schalten Sie ein.
5. Schalten Sie dann das Quellgerät und das Display ein. Die Installation ist nun abgeschlossen.

Der HDMI 18G Extender unterstützt auch die folgenden zusätzlichen/optionalen Funktionen:

RS-232 Seriell

Transmitter und Receiver bieten eine serielle Verbindung über Phoenix-Anschlussklemmen zum Übertragen von Steuersignalen.

Infrarotsteuerung

Transmitter und Receiver verfügen jeweils über einen IR-Ein- und Ausgangsport mit 2 Paar IR-Verlängerungskabeln. Die Verlängerungskabel erlauben die Verwendung einer IR-Fernbedienung vom Transmitter zum Receiver oder umgekehrt.

IR Receiver

Der Bildschirm zeigt kein Bild.

Es gibt große Unterscheide bei Kabellängen/-typen und sogar Eingangsports, die mit verschiedenen Display-Modellen mit HDMI 18G 4K@60Hz Auflösungen verwendet werden können. Gehen Sie bei Problemen bitte folgendermaßen vor:

■ Verwenden Sie einen anderen Eingangsport des Displays.
- Reduzieren Sie die Kabellänge am Ein- und Ausgang auf jeweils 1m.
■ Verwenden Sie ein anderes 1m langes HDMI-Kabel.
- Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist und die Power LEDs auf Transmitter und Receiver leuchten.
- Überprüfen Sie, ob das Cat.6/7 Kabel korrekt angeschlossen ist und die Verbindungs-LED auf der linken Seite der HDBaseT-Ein- und Ausgangsports leuchtet.
- Überprüfen Sie, ob die HDMI-LED auf der rechten Seite der HDBaseT Ein- und Ausgangsports leuchtet; falls dies nicht der Fall ist, schalten Sie bitte das Quellgerät und das Display einmal aus und wieder ein.
- Bei einigen HDMI-Geräten kann es hilfreich sein, die HDMI-Verbindung zu trennen und erneut anzuschließen, um ein HDMI Handshake und eine -Erkennung neu zu initiieren.
- Schalten Sie alle Geräte aus und dann in dieser Reihenfolge wieder ein: Extender, Display und zum Schluss das Quellgerät.
- Reduzieren Sie die Länge des Cat.6/7 oder HDMI-Kabels oder verwenden Sie ein höherwertiges Kabel.
