Caractéristiques techniques	Extension audio/vidéo, supporte les résolutions jusqu'à 4K à 60 Hz
Connectivité	Ports HDMI, audio analogique et numérique
Utilisation	Idéal pour les installations audio/vidéo professionnelles et domestiques
Alimentation	Alimentation externe requise, adaptateur inclus
Maintenance	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Ne pas exposer à l'humidité, respecter les normes électriques locales
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - 38214 Lindy

Quelle est la longueur maximale de l'extension audio/vidéo Lindy 38214 ?

La longueur maximale de l'extension audio/vidéo Lindy 38214 est de 30 mètres.

Quels types de câbles sont compatibles avec le produit Lindy 38214 ?

Le produit Lindy 38214 est compatible avec des câbles HDMI et VGA.

Comment résoudre les problèmes de qualité d'image lors de l'utilisation de Lindy 38214 ?

Assurez-vous que tous les câbles sont correctement branchés et vérifiez que la source vidéo transmet un signal compatible.

Le Lindy 38214 est-il compatible avec les résolutions 4K ?

Oui, le Lindy 38214 est compatible avec des résolutions allant jusqu'à 4K.

Comment puis-je savoir si le produit est alimenté correctement ?

Le produit doit avoir un indicateur LED qui s'allume lorsque l'alimentation est correcte.

Que faire si le son ne fonctionne pas avec le Lindy 38214 ?

Vérifiez que le volume est correctement réglé sur la source et que les câbles audio sont bien connectés.

Le Lindy 38214 fonctionne-t-il avec des appareils Apple ?

Oui, le Lindy 38214 est compatible avec les appareils Apple tant qu'ils disposent des ports appropriés.

Comment puis-je réinitialiser le Lindy 38214 en cas de problème ?

Débranchez le produit de l'alimentation pendant environ 10 secondes, puis rebranchez-le.

Y a-t-il un support technique disponible pour le produit Lindy 38214 ?

Oui, vous pouvez contacter le support technique de Lindy pour toute assistance supplémentaire.

MODE D'EMPLOI 38214 Lindy

N'utilisez qu'une connexion par câble Ethernet directe entre les ports, sans passer par le réseau Ethernet, un commutateur ou un quelconque périphérique connecté à votre réseau !

!!! IMPORTANTE !!!

UTILIZZATE UN CAVO DEDICATO PER LA CONNESSIONE TRA LE DUE UNITA', NON COLLEGATELO AD UNA RETE ETHERNET O AD ALTRI COMPONENTI ATTIVI

Safety Instructions

! WARNING !

Consignes de sécurité

! ATTENTION !

Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit. Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit.

Toucher les composants internes ou un câble endommagé peut provoquer un choc électrique pouvant entraîner la mort.

Pour éviter les risques d'incendie, de choc électrique ou de dommages:

DANGER RISQUE DE CHOC ÉLECTRIQUE

• Ne pas ouvrir le produit. Il ne contient pas d'éléments réparables.
• Les opérations de réparation ou d'entretien ne doivent être effectués que par du personnel qualifié et habilité.
  ■ Ne jamais utiliser de câble endommagé.
  ■ Ne pas mouiller le produit et ne pas l'exposer à l'humidité.
• Ce produit est réservé à un usage en intérieur.
• Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit suffisamment ventilé.
• Ne pas déposer de charge lourde sur le produit ou sur les câbles.
• Veuillez vous assurer que l'adaptateur utilisé est fermement fixé et verrouillé avant de l'insérer dans une prise murale.

Introduction

Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce kit extender C6 HDBaseT HDMI 18G & IR 70m est soumis à une durée de garantie LINDY de 2 années et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour toute future référence.

Le kit extender C6 HDBaseT HDMI 18G & IR 70m de Lindy est une solution de transmission HDMI haute performance et fiable composée de deux boîtiers relies entre eux par un câble réseau cat.6. Ce kit peut être utilisé avec un autre kit ou splitter compatible Lindy HDBaseT.

HDBaseT est un standard reconnu pour la distribution haute qualité de contenu AV ainsi que d'autres technologies, y compris l'alimentation, le contrôle RS232 et l'Ethernet. La transmission s'effectue via un câble réseau cat.6 ou de qualité supérieure.

La résolution prise en charge va jusqu'à la 4K Ultra HD, la vidéo transmise est en haute qualité, avec une prise en charge des contenus HDR (High Dynamic Range) pour un contraste et une palette de couleurs (espace colorimétrique) améliorés. Il s'agit d'une solution fiable pour créer une signalétique numérique accrocheuse dans le commerce de détail, des affichages immersifs lors d'événements ou des installations attrayantes dans de grandes salles de conférence ou des amphithéâtres.

La fonction PoC (Power over Cable) ajoute davantage de flexibilité. Cela permet de transmettre l'alimentation via un câble réseau cat.6 en connexion point-à-point entre l'émetteur et le récepteur, une seule alimentation est donc requise sur l'unité émettrice. Idéal lorsque les prises secteur sont limitées ou absentes à côté du récepteur. Les signaux IR sont transmis de façon bidirectionnelle, la source peut donc être facilement contrôlée depuis l'écran, alors que l'écran peut également être contrôlé depuis la source HDMI. Combiné au contrôle CEC, qui permet de commander tous les équipements à partir d'une seule télécommande, ce système d'extension offre à l'utilisateur un contrôle complet.

HDBaseT™ et HDBaseT sont des marques déposées de l'alliance HDBaseT.

Note: les distances et résolutions indiquées sont réalisables avec une connexion directe entre l'émetteur et le récepteur en utilisant un câble cat.6 monobrin (solid core). Utiliser un autre câble, des coupleurs, prises murales ou panneaux de brassage peut réduire la distance de déport.

Contenu

38213

■ Émetteur HDMI
■ Récepteur IR
- Émetteur IR
■ Alimentation 24VDC 1A multi-pays (UK, EU, US & AUS), prise DC à visser: 5.5/2.1mm
■ Manuel Lindy
■ Récepteur HDMI
- Émetteur IR
■ Récepteur IR
■ Manuel Lindy

38214

Caractéristiques

• Résolution prise en charge : jusqu'à 3840x2160@60Hz 4:4:4 8bits, avec prise en charge HDR jusqu'à 4:2:2 10/12bits et dolby vision
  ■ Audio Pass-through pour tous les formats audio HDMI, y compris Dolby Atmos & DTS:X
• Prise en charge PoC (Power over Cable), nécessitant une alimentation à partir de l'émetteur ou du récepteur
• Contrôle IR bidirectionnel (30-60kHz) de l'équipement via l'extender
  ■ RS232 & CEC Pass-through
  ■ Prise ronde DC à visser pour une connexion sûre

Spécifications

- HDMI 2.0b, 18Gbit/s - HDCP 2.2/1.4 Pass-through Les distances et résolutions suivantes sont réalisables avec l'utilisation d'un câble réseau cat.6 U/UTP ou F/UTP:

70m:

■ 1920x1080@60Hz 4:4:4 8bits
■ 3D@1920x1080

40m:

■ 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bits
■ 3840x2160@30Hz 4:4:4 8bits
■ 1920x1080@60Hz 4:4:4 8bits
■ 3D@1920x1080
■ Protection ESD : ± 8kV (décharge électromagnétique via l'air)
■ Protection selon le modèle du corps humain: ± 4kV (décharge électromagnétique via le toucher)
■ Température de fonctionnement: 0°C - 40°C (32°F - 104°F)
■ Température de stockage: -20°C - 60°C (-4°F - 140°F)
■ Humidité relative: 20 - 90% RH (non condensée)
■ Boîtier métal
■ Couleur: noir
■ Alimentation requise: AC100-240V 50/60Hz
■ Puissance consommée: 24W

Installation et utilisation

Boîtier émetteur

POWER DC 24V HDBASET OUT HDMI IN IR IN IR OUT RS-232 SERVICE TX ↓ RX

1. LED Power : indique l'alimentation.
2. DC 24V: à connecter à l'alimentation fournie 24VDC 1A via une prise secteur et vissez le connecteur DC. L'alimentation est nécessaire soit sur le boîtier émetteur soit sur le boîtier récepteur.
3. HDBaseT Out: sortie HDBaseT. À connectez au récepteur HDBaseT en utilisant un câble cat.6 ou supérieur pour la transmission de tous les signaux. Ne PAS connecter à un port réseau !
4. HDMI In: à connecter à la source HDMI.
5. IR In: à connecter au câble récepteur IR fourni pour la réception du signal IR. Assurez-vous qu'il y ait bien un contact visuel entre le récepteur IR et la télécommande IR.
6. IR Out: à connecter au câble émetteur IR pour la transmission du signal IR. Placez l'émetteur IR en face de l'équipement à contrôler.
7. RS-232: à connecter à un PC, contrôleur série ou périphérique série via un bornier 3 plots pour la transmission pass-through des commandes RS232.
8. Service: réservé pour une utilisation future.
9. LED "Link":

Illuminée en vert: le lien est opérationnel

Non illuminée: aucun lien

1. LED «Data»:

Illuminée en orange: le signal est bien reçu

Non Illuminée: pas de signal HDMI

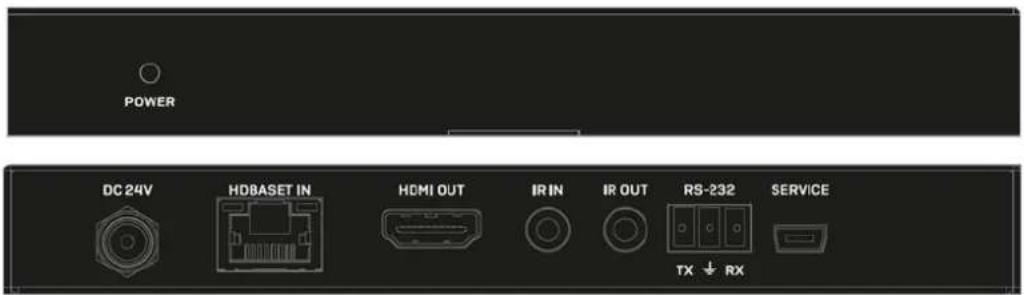

Boîtier récepteur

POWER DC 24V HDBASET IN HDMI OUT IR IN IR OUT RS-232 SERVICE TX ↓ RX

1. LED Power: indique l'alimentation.
2. DC 24V: à connecter à l'alimentation fournie 24VDC 1A PSU via une prise secteur et vissez le connecteur DC. L'alimentation est nécessaire soit sur le boîtier émetteur soit sur le boîtier récepteur.
3. HDBaseT In: entrée HDBaseT. À connecter à l'émetteur HDBaseT en utilisant un câble cat.6 ou supérieur pour la transmission de tous les signaux. Ne PAS connecter à un port réseau !
4. HDMI Out: à connecter à l'écran HDMI.
5. IR In: à connecter au câble récepteur IR fourni pour la réception du signal IR. Assurez-vous qu'il y ait bien un contact visuel entre le récepteur IR et la télécommande IR.
6. IR Out: à connecter au câble émetteur IR pour la transmission du signal IR. Placez l'émetteur IR en face de l'équipement à contrôler.
7. RS232: à connecter à un PC, contrôleur série ou périphérique série via un bornier 3 plots pour la transmission pass-through des commandes RS232.
8. Service: réservé pour une utilisation future.
9. LED "Link":

Illuminée en vert: le lien est opérationnel

Non illuminée: aucun lien

1. LED «Data»:

Illuminée en orange: le signal est bien reçu

Non Illuminée: pas de signal HDMI

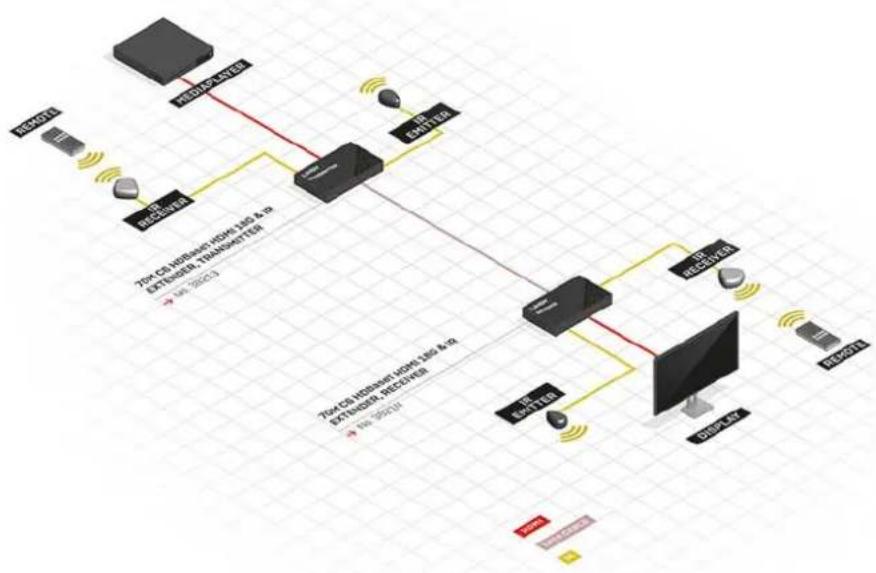

Important! Avant de démarrer l'installation, assurez-vous que tous les périphériques sont éteints.

1. Connectez une source HDMI à l'émetteur en utilisant un câble HDMI.
2. Connectez une extrémité du câble cat.6/7 au port "HDBaseT Out" de l'émetteur et l'autre extrémité au port "HDBaseT In" du récepteur. Les câbles monobrins U/UTP ou F/UTP sont recommandés. Pour les longueurs de câbles, merci de voir la section spécifications de ce manuel.
3. Utilisez un autre câble HDMI pour connecter un écran HDMI au port "HDMI out" du récepteur.
4. Connectez l'alimentation DC à l'émetteur ou récepteur et allumez-le.
5. Allumez la source et l'écran.

De plus, l'extender HDMI 18G peut également fournir ces fonctionnalités:

Série RS232

L'émetteur et le récepteur possèdent chacun un bornier série phoenix 3 plots pour la transmission des signaux de contrôle.

Contrôle infrarouge

L'émetteur et le récepteur offrent chacune un port d'entrée et de sortie IR, avec deux paires d'extension IR fournies. Les câbles d'extension permettent d'utiliser une télécommande IR depuis le boîtier récepteur vers le récepteur ou vice versa.

Récepteur IR

Il n'y a pas d'image à l'écran.

Lors d'une utilisation avec des résolutions HDMI 18G 4K@60Hz, des différences peuvent apparaître suivant la longueur, le type de câble et les marques d'écrans utilisés. Si des problèmes sont rencontrés, merci de suivre ces étapes:

• Essayez un autre port d'entrée sur l'écran.
• Réduisez la longueur de câble sur le port d'entrée et de sortie à 1m.
• Essayez un autre câble HDMI de 1m.

- Vérifiez que la prise DC est fermement connectée et que la LED "POWER" est allumée sur le boîtier émetteur et récepteur.

- Vérifiez que le câble cat.6/7 est connecté et que les LEDs de connexion sur la gauche des ports "HDBaseT In" et "HDBaseT Out" sont allumées.

- Vérifiez que les LEDs d'indication HDMI à droite des ports "HDBaseT In" et "HDBaseT Out" sont allumées, sinon redémarrez la source et l'écran.

- Pour plusieurs périphériques HDMI, il peut être utile de déconnecter puis reconnecter leur connexion HDMI pour réinitialiser le processus HDMI (HDMI handshake).

- Éteignez tous les appareils, puis allumez en respectant cet ordre: en premier l'extender, puis l'écran et enfin la source.

- Réduisez la longueur du câble cat.6/7 ou HDMI. Ou alors utilisez un câble de meilleure qualité.

Lindy vérifie et teste régulièrement sa gamme de produits pour assurer un maximum de compatibilité et de performance. Pour obtenir la dernière version mise à jour de ce manuel, merci de vous rendre sur le site marchand de Lindy en saisissant la référence produit dans la recherche, puis sélectionnez "Manuel d'utilisation".

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique et électronique.

Chaque Etat membre de l' Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
