38338 - Audio/Video Erweiterung Lindy - Kostenlose Bedienungsanleitung

Produkttyp	HDBaseT Präsentationsumschalter - Sender
Marke	Lindy
Modell	38338
Videoschnittstelle	HDMI, DisplayPort, USB Typ C (Alt. Modus)
Videostandard	HDMI 2.0b, DP 1.4
Bandbreite	18 Gbit/s
Maximale Auflösung	3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
Maximale Entfernung	70 m (Cat.6)
Übertragungsprotokoll	HDBaseT
Anzahl der Eingänge	3x HDMI, 1x DisplayPort, 1x USB-C
Anzahl der Ausgänge	1x HDBaseT (RJ-45), 1x lokaler HDMI, 1x Audio 3,5 mm
Besondere Funktionen	Unterbrechungsfreies Umschalten, Auto-Switch, Multiview, PoC, EDID-Verwaltung
Steuerung	RS-232 (Pass-Through)
Stromversorgung	24 VDC, 1 A (mit mitgeliefertem Mehrländer-Netzteil)
Abmessungen (L x B x H)	225 x 100 x 25 mm
Nettogewicht	0,81 kg
Gehäusematerial	Metall
Betriebstemperatur	0 °C bis 40 °C
Relative Luftfeuchtigkeit	10 - 50 % rF (nicht kondensierend)
Garantie	2 Jahre
Zertifizierungen	CE, UKCA, FCC, RoHS, REACH, California Proposition 65
Wartung und Reinigung	Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Keine chemischen oder scheuernden Reinigungsmittel verwenden.
Sicherheitshinweise	Verwenden Sie nur das mitgelieferte Netzteil. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Installation an einem gut belüfteten Ort.
Ersatzteile und Reparierbarkeit	Das Netzteil ist als Ersatzteil erhältlich. Für andere Reparaturen wenden Sie sich an den autorisierten Kundendienst.

Häufig gestellte Fragen - 38338 Lindy

Wie groß ist die maximale Übertragungsentfernung?

Mit einem hochwertigen Cat.6-Netzkabel können Sie bis zu 70 Meter bei einer Auflösung von 1920x1080@60Hz oder 40 Meter bei 3840x2160@60Hz 4:4:4 erreichen.

Welche Auflösungen werden unterstützt?

Der Umschalter unterstützt bis zu 3840x2160@60Hz mit 4:4:4 (8 Bit) oder 4:2:2 (12 Bit) Subsampling. Niedrigere Auflösungen sind ebenfalls kompatibel.

Wie funktioniert die Stromversorgung über Kabel (PoC)?

Die Power over Cable (PoC)-Funktion ermöglicht die Stromversorgung des kompatiblen Empfängers direkt über das Cat.6-Netzkabel, wobei nur ein Netzteil am Sender verwendet wird.

Kann ich ein Standard-HDMI-Kabel anstelle von HDBaseT verwenden?

Nein, die Langstreckenverbindung erfordert ein Cat.6 (oder höher) Netzwerkkabel mit HDBaseT-Technologie. Der lokale HDMI-Ausgang ist auf die Standard-HDMI-Entfernung beschränkt.

Wie schalte ich zwischen den Quellen um?

Sie können die Tasten auf der Vorderseite drücken, um die Quelle zu wechseln. Ein langer Tastendruck aktiviert die Multiview-Optionen. Das Umschalten erfolgt unterbrechungsfrei (nahtlos).

Was ist der Auto-Switch-Modus?

Der Auto-Switch-Modus wechselt automatisch zur zuletzt verbundenen oder aktiven Quelle. Diese Funktion kann über RS-232 aktiviert/deaktiviert werden.

Kann ich das Gerät fernsteuern?

Ja, über den RS-232-Port (3-poliger Block) können Sie serielle Befehle senden, um Quellen, EDID, Auflösungen usw. zu verwalten.

Welcher Empfänger ist kompatibel?

Der Sender 38338 ist für den Betrieb mit dem HDBaseT-Empfänger Lindy Ref. 38214 ausgelegt. Er kann auch mit anderen HDBaseT-Empfängern verwendet werden, die Auflösungen bis zu 4K30 unterstützen.

Wie stelle ich die EDID-Parameter ein?

Der EDID kann über RS-232 konfiguriert werden. Es stehen mehrere voreingestellte Auflösungen zur Verfügung, von 640x480 bis 4K@60Hz. Die vollständige Liste finden Sie im Handbuch.

Was tun, wenn das Bild nicht angezeigt wird?

Überprüfen Sie zunächst, ob alle Kabel richtig angeschlossen sind und das Gerät eingeschaltet ist. Stellen Sie sicher, dass die Quellen HDCP 2.2 unterstützen. Versuchen Sie, das Gerät zurückzusetzen, indem Sie es für eine Minute vom Stromnetz trennen.

BEDIENUNGSANLEITUNG 38338 Lindy

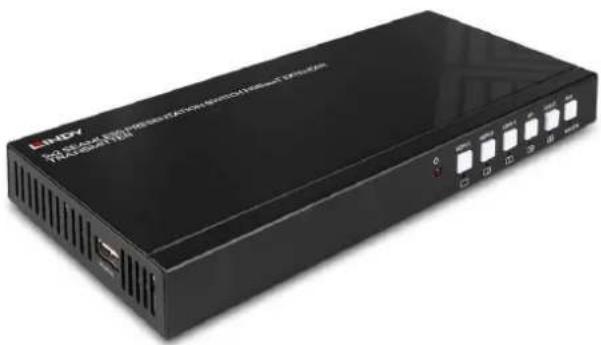

Verlängern und Umschalten zwischen HDMI-, DisplayPort- und Typ-C-Inputs bis zu 70m über HDBase*

• Unterstützt 4K@60Hz 4:4:4 Auflösungen bis zu 70m über Cat.6 Netzwerkkabel via HDBaseT Technologie
• 5 Inputs nahtlos umschaltbar auf 2 gespiegelte Outputs
  • RS-232 für exterene Steuerung
• Unterstützt Auto-Switch, Multiview und PoC (Power over Cable) Funktionen
  • 2 Jahre Garantie, mehr über Garantiebedingungen hier

Der 5 Port Seamless Präsentations-Switch HDBaseT Transmitter ist ein Teil einer leistungsstarken, zuverlässigen Lösung zur Verlängerung von AV-Signalen über große Entfernungen via Cat.6-Netzwerkkabe Durch die Kombination dieses Senders mit dem Lindy HDBaseT-Empfänger Nr. 38214 sind die folgenden Entfernungs- und Auflösungskombinationen möglich, wenn hochwertige Cat.6 U/UTP- oder F/UTP-Kabel verwendet werden:

70m: 1920x1080@60Hz 4:4:4 8bit

40m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Es kann an andere HDBaseT-Empfänger angeschlossen werden, die Auflösungen bis zu 4K30 unterstützen.

Dieses Gerät verfügt über 3 HDMI-, 1 DP- und 1 Typ-C-Eingang mit 1 HDBaseT- und 1 HDMI-Ausgang; die Quellen können nahtlos durch Drücken der Tasten auf der Vorderseite umgeschaltet werden; durch langes Drücken können verschiedene Multiview-Optionen aktiviert werden. Diese und viele weitere Funktionen wie Auto-Switch-Modus, Auflösungsauswahl, EDID, PIP-Größe usw. können über RS-232-Befehle gesteuert werden.

2 Ausgänge sind gespiegelt, während der 3,5-mm-Stereo-Audioausgang für den Anschluss von Lautsprechern oder Kopfhörern verwendet werden kann, um de-embedded Audio zu erhalten

Die PoC (Power over Cable)-Funktionalität ermöglicht die Stromversorgung zusammen mit den Daten über ein Cat.6-Netzwerkkabel in einer Punkt-zu-Punkt-Verbindung zwischen dem Sender und einem Empfänger mit der gleichen Funktion, so dass nur eine einzige Stromversorgung erforderlich ist. Dieser Sender bietet eine breite Palette von Lösungen und AV-Schnittstellen zum Anschluss verschiedener Geräte, ideal für Präsentationen, Messen und Konferenzräume. Quellen vom Typ C müssen den Alternate Mode unterstützen

HDBaset ist ein weltweit anerkannter Standard für die qualitativ hochwertige Verteilung von AV-Inhalten und anderen Technologien, einschließlich Stromversorgung und Steuerung, über größere Entfernungen über kostengünstige Cat.6- od höhere Kabel.

HDBaseT™ und das HDBaseT Alliance-Logo sind Marken der HDBaseT Alliance.

Spezifikationen

• AV-Schnittstelle: HDMI, DisplayPort, Typ C (Alt. Mode)
• Schnittstellen-Standard: HDMI 2.0b, DP 1.4
- Unterstützte Bandbreite: 18Gb/s
• Max. Reichweite: 70m (229.66ft)
- Maximale Auflösung: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit
• HDCP-Unterstützung: 2.2
• EDID Pass Through: Bis zu 14 Auflösungen wählbar
• Audio: HDMI Pass Through, 2 Kanal Stereo Audio
- Separate Audio-Ports: 3,5mm
• IR Unterstützung: -
• CEC Unterstützung: -
• Serielle Schnittstelle: RS-232 Pass Through
- Übertragungsprotokoll: HDBaseT
- Übertragungsmedium: Cat.6
- Laserklasse (nur bei LWL): -
- Wellenlänge (nur bei LWL): -
- Chipsatz: MST9804
- Spezielle Eigenschaften:
• Multiview
Auto-Switch
- Seamless Switching
• EDID Management
- PoC (Power over Cable)

Anschlüsse

• Eingänge: 3xHDMI Typ A (Buchse), DDisplayPort (Buchse), USB Typ C (Buchse)
• Ausgänge: HDBaseT RJ-45 (Buchse), HDMI Typ A (Buchse), 3.5mm Audio (Buchse)
• Bidirektionale Ports: RS-232 3-Pin Terminal Block
  • Stromversorgung / Netzteil: 5.5/2.1mm

Physische Eigenschaften

• Gehäuseabmessungen (ca.) BxTxH: 225x100x25mm (8.86x3.94x0.98in)
  • Gehäusematerial: Metall
  • Nettogewicht Geräte: 0.81kg (1.79lb)
• Betriebstemperatur: 0^ - 40^ (32°F - 104°F)
  • Lagertemperatur: -20°C - 60°C (-4°F - 140°F)
  • Feuchtigkeit: 10-50% RH (nicht kondensierend)
  • Leistungsaufnahme: 24V 1A

- Farbe: Schwarz

Sonstiges

• Verpackungsart: Karton
- Verpackungsmaße: 360x260x60mm (14.17x10.24x2.36in)
• Gesamtgewicht: 1.02kg (2.25lb)
• Garantie (Jahre): 2
- Produkt Compliance: CE, UKCA, FCC, RoHS, REACH & California Proposition 65

Lieferumfang

• Präsentations-Switch HDBaseT Transmitter
  • Multi-Country Netzteil (UK, EU, US & AUS)
• 3-Pin Terminal Block
• Lindy Handbuch

Verkaufsinformationen

• No.: 38338
• EAN: 4002888383387
