Tipo di prodotto	Estensione audio/video - Splitter Extender Cat.6 HDMI 4K60 4 porte 70m
Marca	Lindy
Modello	38262
Interfaccia	HDMI 2.0
Larghezza di banda	18 Gbit/s
Risoluzione massima	3840x2160@60Hz 4:4:4 8bit
Distanza massima	70 m (229.66 ft)
Supporto HDCP	2.2
EDID	Pass-through
Formati audio	2CH, fino a 5.1
Controllo IR	20-60 KHz, trasmettitore e ricevitore inclusi
Chipset	GSV2006 & GSV5100
Materiale del contenitore	Metallo
Colore	Nero
Alimentazione	12 VDC, 2 A, multi-paese (UK, UE, US, AUS)
Consumo elettrico (trasmettitore)	5.2 W
Consumo elettrico (ricevitore)	1.6 W
Connettività trasmettitore	1 x HDMI In, 4 x RJ-45 Out, 1 x HDMI Out (loop), 1 x IR Out (3.5 mm)
Connettività ricevitore	1 x RJ-45 In, 1 x HDMI Out, 1 x IR In (3.5 mm)
Power over Cat.6 (PoC)	Sì, alimentazione via cavo di rete per ricevitori
Temperatura di funzionamento	0 °C - 50 °C
Temperatura di stoccaggio	-10 °C - 80 °C
Umidità relativa	5 - 90 % RH (senza condensa)
Contenuto della confezione	1 trasmettitore, 4 ricevitori, cavi IR, supporti di montaggio, alimentatore, manuale
Garanzia	2 anni Lindy, assistenza tecnica gratuita a vita

Domande frequenti - 38262 Lindy

Qual è la risoluzione massima supportata dal Lindy 38262?

La risoluzione massima è 3840x2160@60Hz in 4:4:4 8bit, con supporto HDR.

Quale distanza massima posso raggiungere con cavi Cat.6?

La distanza massima è di 70 metri con un cavo Cat.6 o superiore.

Posso usare un cavo Cat.5e?

Sì, ma ridurrà la distanza massima. Cat.6 o superiore è consigliato per prestazioni ottimali.

Come alimentare i ricevitori?

I ricevitori sono alimentati via cavo di rete grazie alla funzione Power over Cat.6 (PoC). Un solo alimentatore sul trasmettitore è sufficiente.

Posso collegare più di 4 schermi?

Sì, è possibile collegare in cascata fino a 3 trasmettitori utilizzando l'uscita HDMI Loop Out per estendere a 12 schermi.

Come risolvere un problema di assenza di immagine?

Reimposta il trasmettitore o il ricevitore con il pulsante Reset. Prova a ridurre la lunghezza dei cavi HDMI a 1 m, verifica le connessioni Cat.6 e accendi i dispositivi nell'ordine: trasmettitore, schermi, sorgente.

Il controllo IR funziona dai ricevitori?

Sì, collega i cavi ricevitori IR ai ricevitori e il cavo trasmettitore al trasmettitore. Il telecomando deve essere in visibilità diretta del ricevitore IR.

Quali adattatori di alimentazione sono forniti?

L'alimentatore multi-paese include quattro adattatori: Euro, UK, US/Giappone e Australia/Nuova Zelanda.

Il prodotto è compatibile con HDCP 2.2?

Sì, supporta HDCP 2.2 per contenuti protetti.

Come pulire il dispositivo?

Usa un panno asciutto e morbido. Non usare prodotti abrasivi o solventi. Scollega l'alimentazione prima della pulizia.

MANUALE UTENTE 38262 Lindy

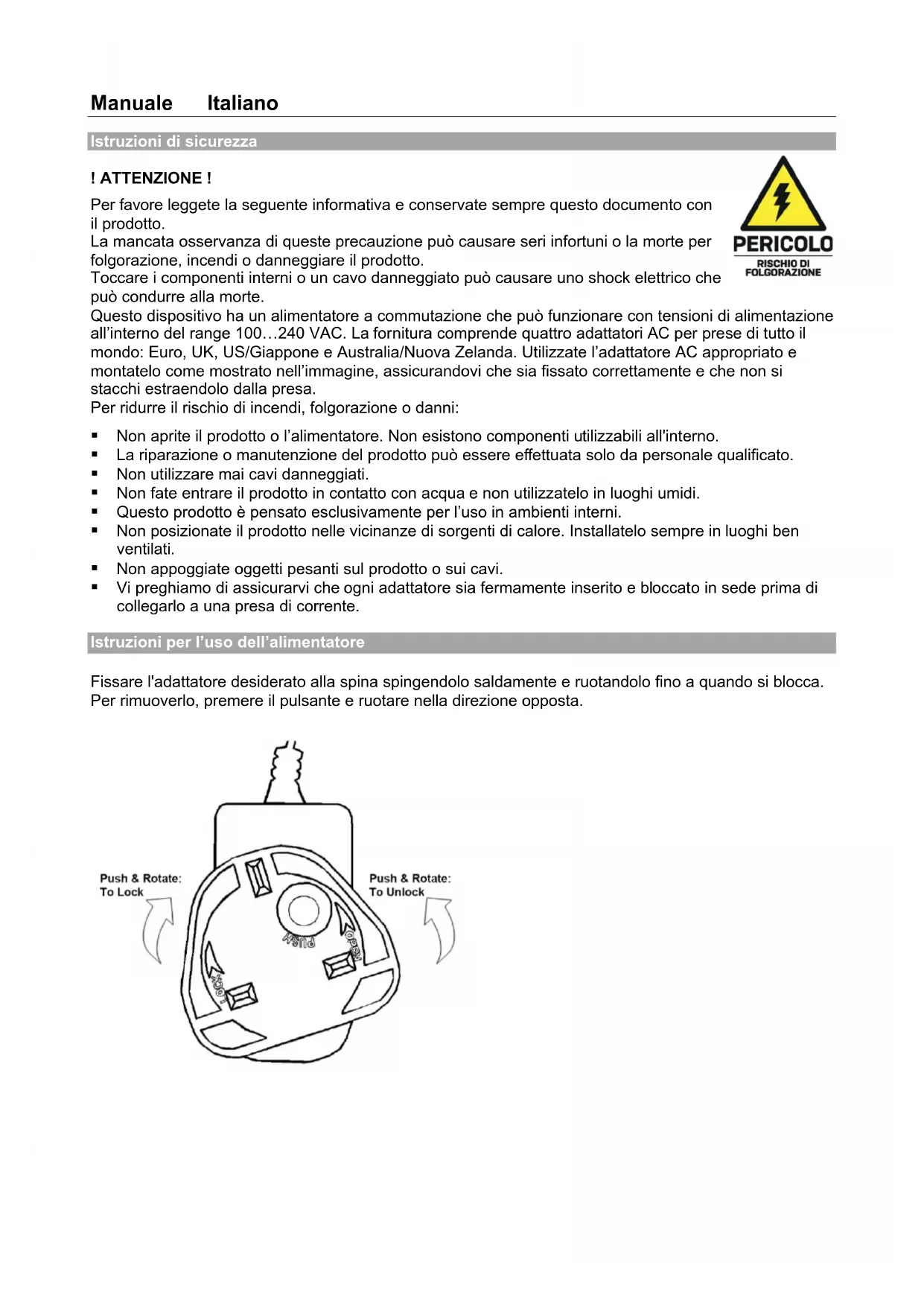

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di queste precauzione può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che può condurre alla morte.

RISCHIO DI FOLGORAZIONE

Questo dispositivo ha un alimentatore a commutazione che può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC. La fornitura comprende quattro adattatori AC per prese di tutto il mondo: Euro, UK, US/Giappone e Australia/Nuova Zelanda. Utilizzate l'adattatore AC appropriato e montatelo come mostrato nell'immagine, assicurandovi che sia fissato correttamente e che non si stacchi estraendolo dalla presa.

Per ridurre il rischio di incendi, folgorazione o danni:

Non aprite il prodotto o l'alimentatore. Non esistono componenti utilizzabili all'interno.
- La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
■ Non utilizzare mai cavi danneggiati.
Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi.
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni.
- Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.
■ Non appoggiate oggetti pesanti sul prodotto o sui cavi.
- Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di collegarlo a una presa di corrente.

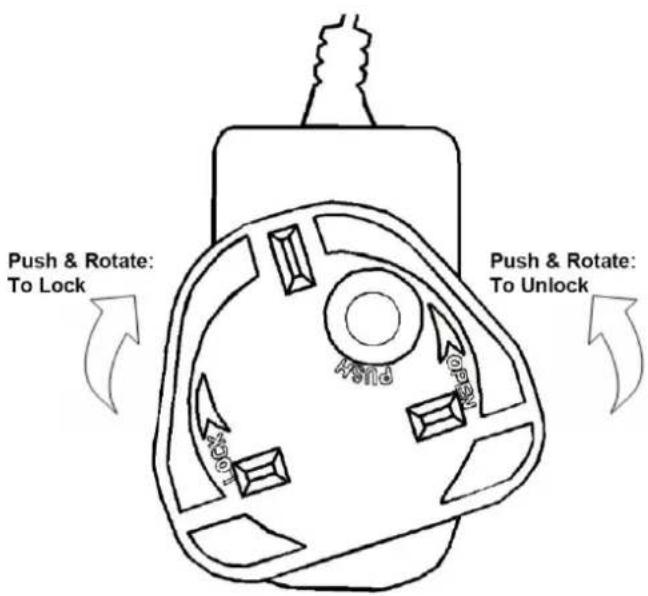

Istruzioni per l'uso dell'alimentatore

Fissare l'adattatore desiderato alla spina spingendolo saldamente e ruotandolo fino a quando si blocca. Per rimuoverlo, premere il pulsante e ruotare nella direzione opposta.

Grazie per aver acquistato lo Splitter Extender Cat.6 HDMI 4K60 4 Porte, 70m. Questo prodotto è stato progettato per fornire un funzionamento affidabile e sicuro. Beneficia di una garanzia LINDY di 2 anni e di un supporto tecnico gratuito a vita. Per assicurare un uso corretto, si prega di leggere attentamente questo manuale e conservarlo per riferimento futuro.

Contenuto della confezione

■ Splitter Extender HDMI 4K60 Cat.6 4 porte, 70m
■ 4 Ricevitori HDMI Cat.6
■ Cavo emettitore IR, 1.2m
■ 4 Cavi ricevitore IR, 1.2m
■ 2 Staffe di montaggio del trasmettitore e viti
■ 8 Staffe di montaggio del ricevitore e viti
■ Alimentatore multi-country 12VDC 2A (UK, EU, US & AUS), Dimensione jack DC: 5.5/2.1mm
■ Manuale Lindy

Caratteristiche

• Consente di distribuire i segnali HDMI a un massimo di 4 schermi in più postazioni.
  ■ Supporta risoluzioni fino a 4K@60Hz, con supporto aggiuntivo per l'HDR.
• È dotato di un'uscita HDMI loop-through sul trasmettitore per il controllo locale o il collegamento a cascata fino a 3 livelli nelle installazioni di maggiori dimensioni.
• Controllo tramite un telecomando IR dalle postazioni del ricevitore.
• Supporta Power over Cat.6 (PoC) ai ricevitori, è necessario un solo alimentatore per il suo funzionamento.

Specifiche

■ Standard interfaccia: HDMI 2.0
■ Larghezza di banda supportata: 18Gbps
■ Distanza massima: 70m (229.66ft)
■ Risoluzione massima: 3840x2160@60Hz 4:4:4 8bit
■ Supporto HDCP: 2.2
■ Passaggio EDID: Pass-through
- Formati audio supportati: 2CH, fino a 5.1CH copiando l'EDID dall'uscita HDMI locale
■ Supporto IR: 20-60KHz
Chipset: GSV2006 & GSV5100
■ Materiale: Metallo
■ Temperatura operativa: 0°C - 50°C (32°F - 122°F)
- Temperatura di stoccaggio: -10°C - 80°C (14°F - 176°F)
■ Umidità: 5 - 90% RH (senza condensa)
■ Assorbimento elettrico: Splitter Extender: 5.2W, Ricevitore: 1.6W
■ Colore: Nero

Connettori

■ Ingresso trasmettitore: HDMI tipo A (Femmina)
- Uscita trasmettitore: 4 x RJ-45 (Femmina), HDMI Type A (Femmina), 3.5mm IR (Femmina)
■ Ingresso ricevitore: RJ-45 (Femmina), 3.5mm IR (Femmina)
■ Uscita ricevitore: HDMI Type A (Femmina)

Panoramica sul prodotto

Extender Splitter, Trasmettitore

■ 12VDC: Collega ed assicura l'alimentatore incluso.
- Uscita IR: Trasmette il controllo IR al display collegato usando il cavo emettitore IR incluso.
- Ingresso HDMI: Consente il collegamento a un dispositivo sorgente HDMI utilizzando un cavo HDMI.
- Uscita HDMI: Consente il collegamento a un display HDMI locale o, in alternativa, di collegare fino a 2 ulteriori unità 38262 per una distribuzione su larga scala.
- Cat Out 1-4: Da collegare alle unità riceventi usando un cavo Cat.6 o superiore.
- Pulsante di reset: Premuto una volta permette di resettare il sistema e tutte le connessioni.
■ LED di alimentazione: Indica l'alimentazione del trasmettitore.
- Interruttore di alimentazione: Premere per accendere o spegnere manualmente il sistema.

Ricevitore

■ 12VDC: Collega un alimentatore adatto (opzionale).
■ Uscita HDMI: Collega uno schermo HDMI.
- Ingresso IR: Riceve il controllo IR da un telecomando IR usando i cavi del ricevitore IR inclusi.
- Pulsante di reset: Premuto una volta permette di resettare il sistema e tutte le connessioni.
- Cat In: Si collega all'unità trasmittente usando un cavo Cat.6 o superiore.
■ LED di alimentazione: Indica l'alimentazione del ricevitore.

Installazione

Si prega di seguire le seguenti istruzioni per l'installazione.

Lindy consiglia di utilizzare cavi HDMI di alta qualità con una lunghezza massima di 2 metri in ingresso e di 2 metri in uscita. Si possono usare anche cavi Cat.5e, ma questo avrà un impatto sulla distanza massima possibile, quindi si raccomanda l'uso di cavi Cat.6 o superiori. Si prega di assicurarsi che tutti i dispositivi siano spenti prima dell'installazione.

1. Collegare uno schermo HDMI al ricevitore richiesto utilizzando un cavo HDMI.
2. Collegare un cavo di rete Cat.6 o superiore alla porta Cat In del ricevitore.
3. Collegare l'estremità opposta del cavo Cat.6 a una delle 4 porte Cat Out dello splitter.
4. Per la distribuzione HDMI locale, collegare uno schermo HDMI alla porta HDMI Out locale dell'unità splitter. 5. In caso di collegamento a cascata, collegare un ulteriore splitter extender alla porta HDMI Out dell'unità splitter e seguire i passaggi precedenti per il collegamento dei ricevitori. Ripetere nuovamente la procedura per il collegamento di un terzo splitter extender.
5. Collegare un dispositivo sorgente HDMI all'ingresso HDMI In dell'unità splitter.
6. Collegare l'alimentatore multi-country alla presa DC dell'unità splitter e inserire la spina in una presa di corrente.
7. Accendere tutti i dispositivi. Il LED di alimentazione delle unità splitter e ricevitore si illuminerà una volta fornita l'alimentazione. La corrente viene trasmessa ai ricevitori attraverso il cavo di rete utilizzando il PoC.
8. Per ulteriori funzionalità di segnale remoto a infrarossi, collegare i cavi di prolunga IR inclusi alle unità splitter e ricevitore, utilizzando il cavo emettitore IR con la porta IR Out sullo splitter e il ricevitore IR con la porta IR in dei ricevitori. Assicurarsi che il cavo emettitore sia di fronte alla porta IR che sarà controllata, mentre i ricevitori IR sono in linea di vista del telecomando IR.

Risoluzione dei problemi

Nessuna visualizzazione dello schermo

È stato riscontrato che ci sono differenze significative nelle lunghezze/tipi dei cavi e addirittura nelle porte di input che possono essere utilizzate su diverse marche di display che utilizzano risoluzioni HDMI. Se si riscontrano problemi, si prega di seguire i seguenti passaggi:

• Resettare lo splitter extender o l'unità ricevente usando il pulsante di reset.
  ■ Provare una diversa porta d'ingresso sul display.
• Ridurre la lunghezza del cavo in ingresso e in uscita a 1m.
  ■ Provare un diverso tipo di cavo HDMI da 1m.
• Controllare che la spina e il jack DC usati dall'alimentatore esterno siano saldamente collegati.
• Controllare che il cavo Cat.6 o superiore sia collegato correttamente.
• Spegnere tutti i dispositivi, quindi accendere in questo ordine: prima l'unità splitter, poi il display e infine la sorgente.
• Per alcuni dispositivi HDMI può essere utile scollegare e ricollegare la loro connessione HDMI per avviare nuovamente l'handshake e il riconoscimento HDMI.
• Ridurre la lunghezza del cavo Cat.6 o HDMI usato o usare un cavo di qualità superiore.

Lindy controlla e testa regolarmente la sua gamma di prodotti per garantire la massima compatibilità e performance.

Per la versione più aggiornata di questo manuale, fare riferimento al sito web Lindy locale, cercare il numero prodotto pertinente e troverete il manuale nella scheda Download.

Per ulteriore assistenza, contattare il supporto tecnico Lindy.

Ulteriori dettagli e aggiornamenti possono essere trovati sul sito web Lindy locale
