43063 - Pinza Lindy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pinza
Marca	Lindy
Modello	43063
Materiale principale	Acciaio al carbonio temprato
Lunghezza	200 mm
Peso	200 g
Tipo di impugnatura	Rivestimento plastico antiscivolo
Funzioni principali	Presa, taglio, piegatura
Capacità di taglio	Filo metallico fino a 2 mm di diametro
Utilizzo consigliato	Elettricità generale, fai-da-te
Manutenzione	Pulire dopo l'uso, oliare l'articolazione
Sicurezza	Indossare guanti protettivi, non utilizzare per lavori elettrici sotto tensione
Garanzia	2 anni
Pezzi di ricambio	Mascelle di taglio disponibili separatamente
Riparabilità	Vite di regolazione della tensione accessibile

Domande frequenti - 43063 Lindy

Qual è la lunghezza della pinza Lindy 43063?

La pinza Lindy 43063 ha una lunghezza di 200 mm, rendendola adatta per lavori di precisione e fai-da-te comuni.

Come si mantiene la mia pinza?

Pulire le mascelle dopo ogni utilizzo con un panno asciutto. Oliare regolarmente l'articolazione con un olio leggero per garantire un movimento fluido.

Posso tagliare cavi elettrici con questa pinza?

Sì, può tagliare fili metallici fino a 2 mm, ma non è isolata. Non usarla mai su circuiti sotto tensione.

Come si regola la tensione dell'articolazione?

Usare un cacciavite per girare la vite di regolazione situata al centro dell'articolazione. Ruotare in senso orario per aumentare la tensione, antiorario per diminuirla.

Quali materiali si possono tagliare?

Questa pinza taglia fili di rame, alluminio e acciaio dolce fino a 2 mm. Non è adatta per cavi in acciaio temprato.

La pinza è isolata?

No, questa pinza non è isolata elettricamente. Non deve essere utilizzata per lavori elettrici sotto tensione.

Come si puliscono le mascelle?

Strofinare le mascelle con un panno imbevuto di alcol isopropilico per rimuovere i residui. Asciugare accuratamente dopo la pulizia.

Dove trovare pezzi di ricambio?

Le mascelle di taglio e le viti di regolazione sono disponibili sul sito ufficiale di Lindy o presso i rivenditori autorizzati.

Cosa fare se la pinza non taglia più correttamente?

Verificare prima lo stato delle mascelle. Se sono smussate, sostituirle. Assicurarsi anche che l'articolazione sia ben oliata e che la tensione sia corretta.

Posso usare questa pinza per lavori di idraulica?

Sì, può servire per serrare o tagliare piccoli tubi in rame o plastica, ma evitare tubi in acciaio spesso.

MANUALE UTENTE 43063 Lindy

Step 1: Spellare il cavo

(1) Spellare il cavo togliendo la guaina esterna per 30mm. Tagliare lo schermo intrecciato e il foglio di alluminio, lasciando solo il filo Drain.

(2) Spellare le 5 coppie twistate, eliminando il foglio di alluminio blu per 20mm. (Per dati TMDS) Spellare per 24mm il cavo ricoperto di alluminio argentato. (Per Ethernet e Audio Return Channel - HEAC) E' importante che la lunghezza di 6mm del foglio argentato dell'HEAC venga rispettata, in modo da garantire una facile installazione nei passaggi seguenti.

Step 2: Inserimento dei fili

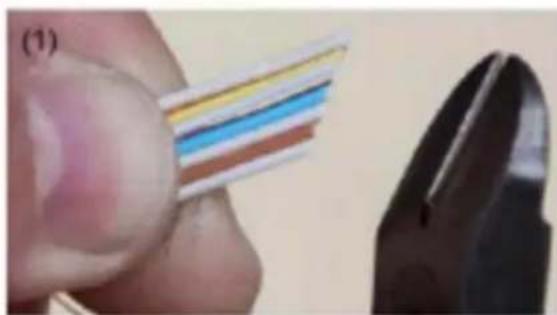

(1) Predisporre i cavi seguendo lo schema del supporto di plastica corrispondente. Per l'assegnazione dei pin, fare riferimento allo schema nella pagina successiva. Vi suggeriamo di tagliare i fili diagonalmente per facilitare l'inserimento.

(2) inserire i fili nel supporto a 10 fori. E' possibile dividere i fili in due gruppi e procedere con l'inserimento in due fasi; questa procedura può aiutare i meno esperti.

(3) Posizionare i fili in ordine per il supporto da 9 fori ed inserirli. E' FONDAMENTALE mantenere i due supporti di plastica allineati.

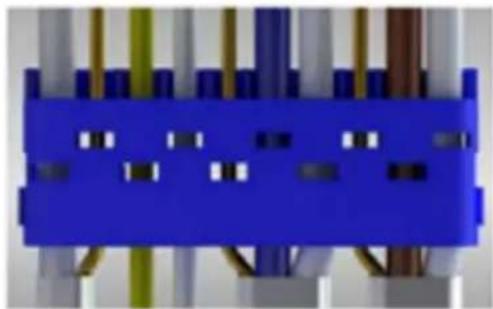

Assegnazione dei Pin

Un errore di posizione o di incrocio all'interno di una coppia twistata, può causare problemi nella trasmissione di dati. E' molto IMPORTANTE assicurarsi di aver inserito i cavi nella posizione corretta, come mostrato nelle immagini seguenti.

(1) Posizionare il connettore nella guida di montaggio in plastica.
(2) Premere i due supporti nella guida di montaggio. Il supporto blu a 10 fori è per il lato del connettore con 10 pin e il supporto a 9 fori è per il lato con 9 pin.
Premere finché non si incastrano con il connettore.
(3) Inserire il tutto nelle pizza crimpatrice.
(4) Crimpare.
(5) Finito! I cavi in eccesso verranno tagliati in automatico.
(3) Inserire il tutto nelle pizza crimpatrice. (4) Crimpare. (5) Finito! I cavi in eccesso verranno tagliati in automatico.

Step 4: Montaggio della placca

(1) inserire il connettore nella metà superiore della placca metallica.
(2) Stringere la fascetta metallica per fissare il cavo alla placca metallica. Assicurarsi che il filo Drain sia fissato tra la fascia metallica e la guaina esterna per la massa.
(3) montare l'altra metà della placca, assicurandosi che nessun filo venga schiacciato.
(4) Controllare il cavo HDMI con il tester.

Si prega di utilizzare cavi HDMI appositamente progettati

Non c'è nessuna garanzia che questo connettori funzioni con cavi diversi dai nostri.

Test sul funzionamento dei cavi HDMI

Il tester è progettato per essere utilizzato nelle installazioni professionali in ambito HDTV e specialmente per l'assemblaggio di cavi. Con questo dispositivo, gli installatori possono rapidamente verificare il corretto funzionamento e risolvere eventuali problemi.

Fornito di due modalità di funzionamento, CONTINUITY e SWEEP, il tester può sia trovare errori di continuità che controllare i 19 pin, uno ad uno, ed individuare pin vicini che potrebbero essere stati incrociati. Ciò va al di là delle potenzialità dei tester HDMI che si trovano comunemente sul mercato.

Utilizzo

Continuity: In questa modalità è possibile testare la continuità di ogni conduttore all'interno del cavo HDMI.

Pin	Pin Assignment	Wire color		Pin	Pin Assignment	Wire color
4	TMDS 1+	Red		1	TMDS 2+	White
6	TMDS 1-	White		3	TMDS 2-	Brown
10	TMDS clock+	Green		7	TMDS 0+	White
12	TMDS clock-	White		9	TMDS 0-	Blue
14	Utility HEAC+	Yellow		13	CEC	White
16	SDA	Orange		15	SCL	Yellow
18	+5V Power	Red		19	Hot plug detect HEAC-	White

Sweep:

Se il test della continuità non viene superato, è possibile utilizzare anche la modalità Sweep per controllare sequenzialmente tutti i pin uno ad uno, in modo da verificare che non ci siano incroci. Questo tipo di errore può succedere con i pin di una coppia twistata che si trovano troppo vicini.

Procedura Sweep:

(1) Impostare il tester in modalità Sweep, i led sull'unità principale di accenderanno in sequenza su ogni colonna
(2) Inserire un connettore HDMI nell'unità principale (transmitter);
(3) Inserire l'altro connettore nell'unità secondaria (receiver)
(4Controllare le sequenza di accensione dei led nell'unità secondaria (receiver). I Led invertiti mostrano l'incrocio dei pin.
(5) Di seguito tre esempi:

Corretto
