BEDIENUNGSANLEITUNG 43063 Lindy
Schritt 1: Kabel absetzen
(1) Streifen Sie 30mm Kabelmantel ab. Schneiden Sie das Geflecht und die Alu Folie ab, die Gesamtschirm-Beilaufitze muss stehen bleiben.
(2) Entfernen Sie 20mm Alufolie von den 4 Twisted Pairs (TP) mit blauer Folie für die TMDS Daten. Entfernen Sie 24mm Alufolie von dem Twisted Pair mit silberfarbener Folie für Ethernet und Audio Return Channel (HEAC). Es ist wichtig, das diese Folie nur 6mm stehenbleibt, um eine einfache Installation in den folgenden Schritten zu gewährleisten.

Schritt 2: Adern anordnen
(1) Ordnen Sie die Adern für den 10-Loch-Halter gemäß der Pin-Belegung auf der nächsten Seite, und schneiden Sie die Adern in einem Winkel für leichtes Einführen.
(2) Stecken Sie die Adern in den 10-Loch-Halter in einem Schritt. Sie können die Adern auch in zwei Gruppen teilen und fügen Sie sie in zwei Schritten ein.
(3) Ordnen Sie die Adern für den 9-Loch-Halter und stecken Sie die Adern entsprechend durch. Es ist sehr wichtig, beide Halter dabei in Ausrichtung zu halten.

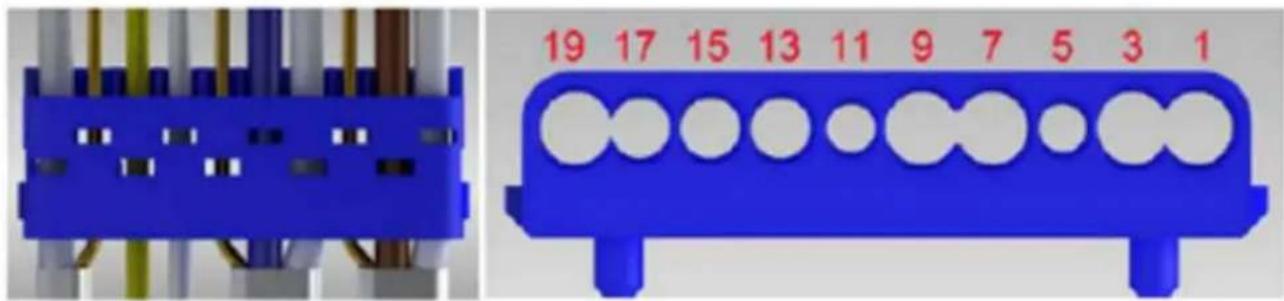

PIN Zuordnung
Jede falsche Zuordnung, auch eine Kreuzung von verdrillten Paaren, wird zu fehlerhafter Datenübertragung führen.
So ist es sehr wichtig sicherzustellen, dass die Zuordnung korrekt ohne Fehler ist!

Schritt 3: Krimpen des Steckers
(1) Legen Sie den HDMI Stecker in das Montagestück
(2) Drücken Sie beide Halter in das Montagestück.
Der blaue 10-Loch Halter ist für 10-polige Seite des HDMI-Anschlusses und der grüne 9-Loch Halter für 9-polige Seite. Drücken Sie die zwei Halter mit dem Daumen, bis sie im Montagestück einrasten.
(3) Legen Sie die Baugruppe in die Öffnung der Kompressionszange.
(4) Betätigen Sie die Zange bis zum Endschlag.
(5) Fertig! Überstehende Adern werden automatisch abgeschnitten.

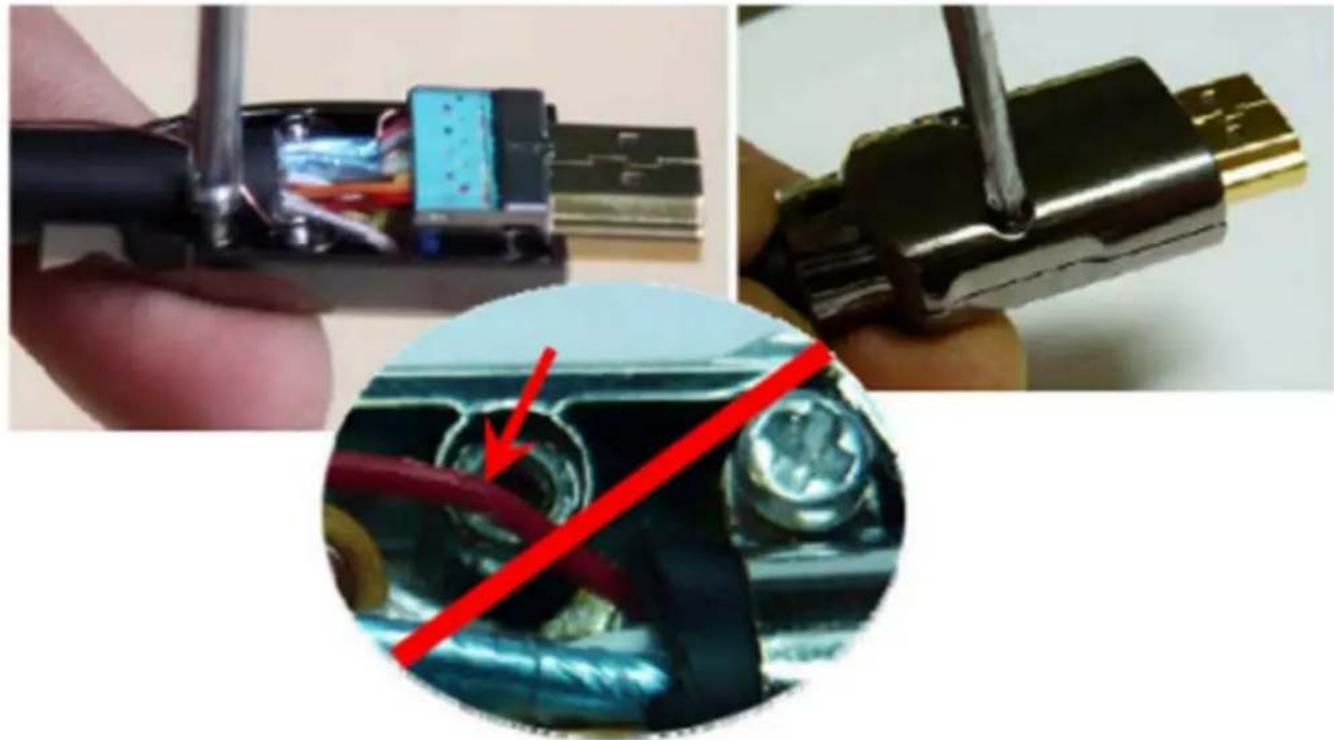

Schritt 4: Montage des Gehäuses
(1) Legen Sie den Stecker in die untere Hälfte des Metallgehäuses.
(2) Installieren Sie das Metallband, um eine Zugentlastung herzustellen. Stellen Sie dabei sicher, das die Gesamtschirm-Beilauflitze mit unter das Band gequetscht wird, um eine durchgehende Schirmung zu erreichen!
(3) Installieren Sie die obere Gehäusehälfte und verbinden Sie diese mittels der zwei Schrauben. Achten Sie hierbei darauf, dass keine Adern gequetscht werden!
(4) Prüfen Sie das Kabel mit dem HDMI Kabeltester.

Bitte nutzen Sie für diese Steckverbinder nur unsere spezielle HDMI-Meterware
Bei Verwendung anderer HDMI Meterware kann keine Garantie für ordnungsgemäße Funktion der Verbindung gegeben werden.
HDMI Kabeltester
Der HDMI Kabeltester ist für professionelle HDTV Installation konstruiert. Mithilfe dieses tragbaren Testers können Sie HDMI Verbindungen schnell und zuverlässig vor Ort auf ihre korrekte Funktion überprüfen.
Der Kabeltester verfügt über zwei unterschiedliche Betriebsarten „Continuity“ und „Sweep“, mit denen das Gerät entweder für eine Gleichstrom-Durchgangsprüfung oder für einen Einzelverbindungstest verwendet werden kann. Dadurch können ggf. falsch verbundene Leiter entdeckt werden. Die Möglichkeit Letzteres zu überprüfen ist mit anderen Durchgangstestern nicht gegeben.
Modus „Continuity“:
In dieser Betriebsart testet das Gerät den Gleichstromdurchgang für jeden Leiter im HDMI Kabel. In der Tabelle finden Sie Informationen zur Pin- und Aderbelegung.
| Pin | Pin Assignment | Wire color | Pin | Pin Assignment | Wire color | |
| 4 | TMDS 1+ | Red | 1 | TMDS 2+ | White | |
| 6 | TMDS 1- | White | 3 | TMDS 2- | Brown | |
| 10 | TMDS clock+ | Green | 7 | TMDS 0+ | White | |
| 12 | TMDS clock- | White | 9 | TMDS 0- | Blue | |
| 14 | Utility HEAC+ | Yellow | 13 | CEC | White | |
| 16 | SDA | Orange | 15 | SCL | Yellow | |
| 18 | +5V Power | Red | 19 | Hot plug defect HEAC- | White |
Modus „Sweep“:
Wenn das Kabel den Durchgangstest besteht, aber dennoch nicht funktioniert, kann der „Sweep“-Modus verwendet werden um die einzelnen Leiter nacheinander zu testen oder nach einer möglichen Fehlverbindung zu suchen. Wenn Sie den „Sweep“-Modus eingestellt haben leuchten die LEDs auf dem Master Unit fortlaufend in jeder Spalte auf. Stecken Sie dann einen Stecker des HDMI Kabels ins Master Unit und den anderen in das Remote Unit des Testers. Prüfen Sie die Abfolge der LEDs auf dem Remote Unit. LEDs in umgekehrter Folge zeigen vertauschte Leiter an. Diese müssen nachbearbeitet werden.
Beispiele:
Korrekt: Falsch:
