MANUAL DE USUARIO 43372 Lindy

Manual del Usuario Español

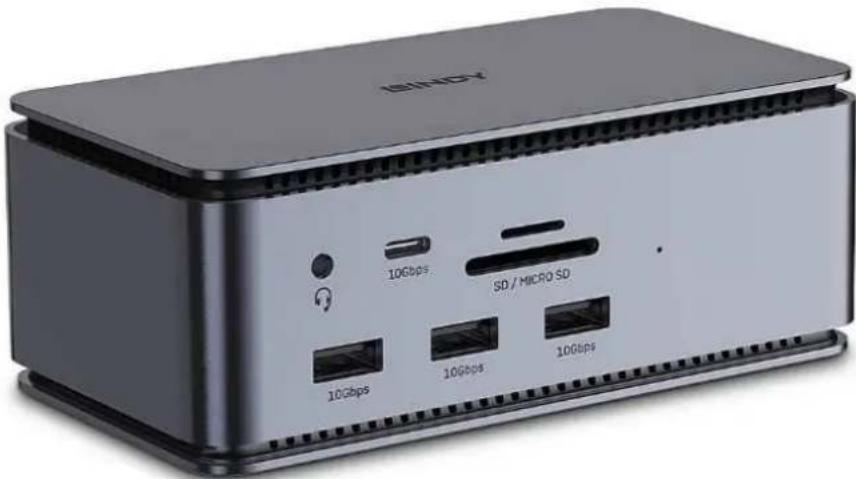

Gracias por la compra de nuestro producto Docking Station USB-C. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

Esta docking station para portátiles de la última generación USB4 es una solución multifuncional de alto rendimiento para conectar portátiles, tabletas o teléfonos móviles a una amplia gama de interfaces, incluida una pantalla DisplayPort o HDMI® de 8K a 30 Hz o dos pantallas simultáneamente a 4K 60Hz*. A través de un solo cable USB-C, conéctese a múltiples puertos SuperSpeed 10Gbps USB Tipo A o Tipo C, un conector para auriculares combinado de 3.5 mm, Gigabit Ethernet, ranuras para tarjetas (Micro-) SD, DisplayPort y HDMI®.

La docking station USB4 también es compatible con Power Delivery 3.0 de hasta 100 W para cargar el portátil o los dispositivos periféricos conectados (fuente de alimentación no incluida). La base se puede utilizar con la fuente de alimentación suministrada con el ordenador portátil o se puede comprar una fuente de alimentación por separado.

Contenido del paquete

• Docking Station USB-C para portátiles
  • Cable USB4 tipo C (aprx. 0,8 m)
• Este manual

Especificaciones

• Interfaz de host: USB4 (40Gbps)
- Conecta una pantalla HDMI® y/o DP a su portátil
- Resoluciones máx. (pantalla única): 7680x4320 30Hz, 3840x2160 120Hz
- Resolución máxima para pantallas duales* (MST - macOS no es compatible con MST): 3480x2160 60Hz
• 4 puertos USB 3.2 / 3.1 Gen 2 10Gbps Hub: 3x USB Tipo A y 1x USB Tipo C
- Hub USB 2.0 de 3 puertos a 480 Mbps (para ratón, teclado, etc.) : 3x USB Tipo A
- 1x puerto USB Tipo C Power Delivery (PD 3.0 hasta 20V / 5A)
- Soporta Gigabit Ethernet 10/100/1000Mbps
- 1x ranura SD y 1x Micro SD (SD 3.0 hasta 1Gbps), compatible con SDXC, SDHC, SD, MMC, RS-MMC, Micro SDXC, microSD, micro SDHC, UHS-I
- 1 puerto de audio combinado de 4 segmentos (1x in, 1x out)
- Compatible con ordenadores con USB4/3. 2 / Interfaz Thunderbolt 3/4 Tipo C y modo alternativo DisplayPort
- Características especiales: 3 puertos USB Gen 2 Tipo A de carga de batería 1.2 (el límite de corriente total es de 2.3A), admite MST para Windows, admite lectura simultánea de tarjetas (microSD), PXE (entorno de ejecución de pre-arranque) y soporte Wake on LAN (WOL)

Propiedades físicas

• Dimensiones WxDxH: 129x69,5x48mm (5,08x2,74x1,89")
• Material de la carcasa: aleación de aluminio
• Peso neto: 0.3kg (0.66 libras)
• Temperatura de funcionamiento: 0 °C - 40 °C (32 °F -104 °F)
• Temperatura de almacenamiento: -10 °C - 70 °C (14 °F - 158 °F)
  • Humedad: 10 - 90% HR (no condensada)
• Requisitos de alimentación: 20W
• Color: Antracita

Instalación y uso

Conecte la docking station a su ordenador portátil o tableta con el cable USB4 tipo C suministrado. Los controladores necesarios se descargarán automáticamente de Internet.

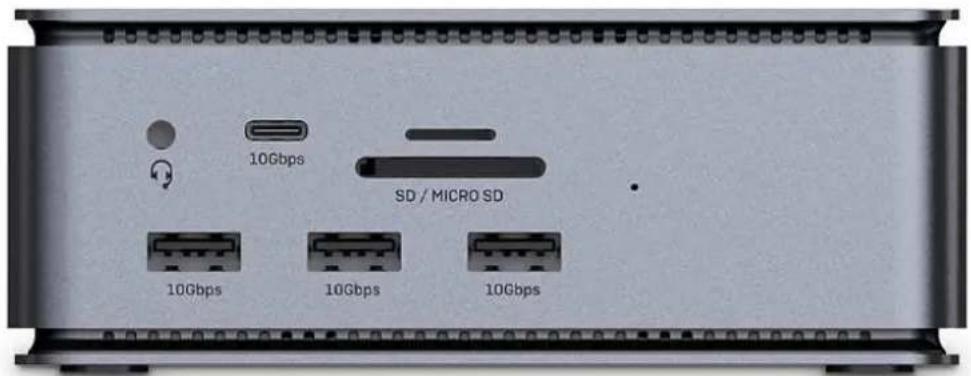

Frente (de izquierda a derecha, de arriba abajo):

10Gbps SD / MICRO SD 10Gbps 10Gbps 10Gbps

• : Entrada/salida estéreo de 3,5 mm para conectar auriculares, altavoces o micrófono..
• 10Gbps: Conecta dispositivos USB Tipo C (soporta hasta 10Gbps).
• SD/MicroSD: Lector de tarjetas para tarjetas SD y microSD
- 10Gbps: Conecta dispositivos USB Tipo A (soporta hasta 10Gbps) y Battery Charging 1.2 para carga rápida)

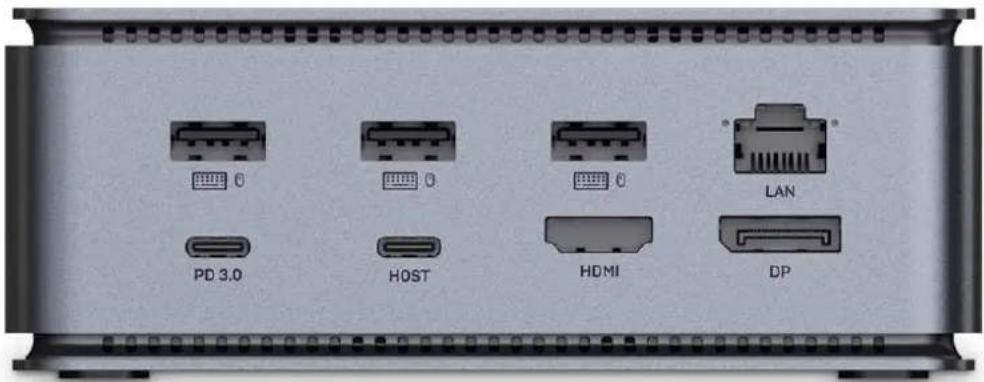

Trasera (de izquierda a derecha, de arriba abajo):

PD 3.0 HOST HDMI LAN DP

• : Conecta dispositivos USB Tipo A (soporta hasta 480Mbps)
  • LAN: Conecte a una red LAN utilizando un cable Cat.5e o superior
• PD 3.0: Conecta una fuente de alimentación Tipo C PD (por ejemplo, de tu portátil o tableta) para suministrar energía al ordenador anfitrión.
  Nota: La fuente Tipo C conectada debe ser compatible con PD, la potencia de carga depende de la fuente de alimentación PD conectada (hasta 100W).
• Host: Conecte una fuente de tipo C (es decir, un portátil o una tableta) mediante el cable USB4 de tipo C macho a macho.
  Nota: La fuente Tipo C conectada debe ser compatible con el modo DisplayPort Alternativo; también se puede alimentar desde el puerto PD 3.0 conectando una fuente de alimentación PD Tipo C (no incluida).
• HDMI®: Conecte un monitor HDMI® mediante un cable HDMI® macho a macho.
• DP: Conecte un monitor DisplayPort mediante un cable DisplayPort macho a macho.

Nota:

• La fuente USB de tipo C conectada debe ser compatible con Power Delivery, la potencia de carga depende de la fuente de alimentación PD conectada (hasta 100 W).
  Cada estación de acoplamiento de portátil necesita una determinada potencia en vatios para su propio funcionamiento. Por lo tanto, la corriente suministrada al portátil puede ser inferior a la indicada en el cargador USB-C. Por ejemplo, si el consumo interno de una estación de acoplamiento para portátiles es de 20 W y se conecta una fuente de alimentación de 100 W, la estación de acoplamiento suministrará 80 W al portátil.

- Para instalaciones de varios monitores, recomendamos encarecidamente el uso de monitores idénticos para garantizar la mejor compatibilidad y rendimiento.

Los términos HDMI, HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definición), HDMI Trade Dress (diseño e imagen comercial HDMI) y los logotipos HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator Inc.

Lindy comprueba y prueba regularmente nuestra gama de productos para garantizar la máxima compatibilidad y rendimiento. Para obtener la versión más actualizada de este manual, consulte su sitio web local de Lindy, busque el número de pieza correspondiente y encuentre el manual en Descargas.

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
