43372 - Altri accessori per computer Lindy - Manuale utente e istruzioni gratuiti

MANUALE UTENTE 43372 Lindy

Vi ringraziamo per aver acquistato questa Docking Station USB-C per Laptop. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

Questa docking station offre un'ampia gamma di porte per la connessione dei dispositivi al workflow. Grazie alle porte USB ed Ethernet SuperSpeed, è possibile ottenere un'esperienza velocissima e ottimizzare la produttività, mentre i lettori di schede (SD e Micro-SD) consentono di espandere la capacità di archiviazione oltre quella del dispositivo. Attraverso un unico cavo USB-C, è possibile connettersi a più porte SuperSpeed 10Gbps USB di tipo A o di tipo C, a un jack per cuffie combinato da 3.5mm, alla rete Gigabit Ethernet, agli slot per schede (Micro-) SD, alla DisplayPort e all' HDMI®.

La Docking Station USB4 supporta inoltre la funzione Power Delivery 3.0 fino a 100W per la ricarica del laptop o delle periferiche collegate. L'alimentatore non è incluso. Il dock può essere utilizzato con l'alimentatore fornito con il laptop o può essere acquistato separatamente.

Contenuto della confezione

• Docking station USB-C per laptop
  • Cavo USB4 Tipo C da maschio a maschio da 0.8m
• Manuale Lindy

Specifiche

• Interfaccia host: USB4 (40Gbps)
- Collega un display HDMI® e/o DP al laptop
- Risoluzioni massime (singolo display): 7680x4320 30Hz, 3840x2160 120Hz
- Risoluzione massima per doppio display* (MST - macOS non supporta MST): 3480x2160 60Hz
- Hub a 4 porte USB 3.2 / 3.1 Gen 2 10Gbps: 3x USB Tipo A e 1x USB Tipo C
- Hub a 3 porte USB 2.0 480Mbps (per mouse, tastiera ecc.) : 3x USB Tipo A
• 1x porta USB Tipo C Power Delivery (PD 3.0 fino a 20V / 5A)
• Supporto Gigabit Ethernet 10/100/1000Mbps
- 1x slot SD e 1x Micro SD (SD 3.0 fino a 1Gbps), compatibile con SDXC, SDHC, SD, MMC, RS-MMC, Micro SDXC, microSD, micro SDHC, UHS-I
- 1x porta audio combo a 4 segmenti (1x in, 1x out)
- Compatibile con computer con interfaccia USB4 / 3.2 / Thunderbolt 3/4 Tipo C e DisplayPort Alternate ModeCaratteristiche speciali: DisplayPort Alternate Mode, 3 porte USB Gen 2 Tipo A per la Battery Charging 1.2 (soglia di carico massimo totale pari a 2.3A), supporto MST per Windows, supporto per la lettura simultanea di schede (microSD), supporto PXE (Preboot Execution Environment) e Wake on LAN (WOL)

Caratteristiche fisiche

• Dimensioni LxPxH: 129x69.5x48mm (5.08x2.74x1.89in)
- Materiale: Lega di Alluminio
- Peso netto: 0.3kg (0.66lb)
• Temperatura operativa: 0°C - 40°C (32°F -104°F)
- Temperatura di stoccaggio: -10°C - 70°C (14°F - 158°F)
• Umidità: 10-90% RH (senza condensa)

Manuale Italiano

• Assorbimento: 20W
- Colore: Antracite

Installazione e funzionamento

Collegare la Docking Station al laptop o al tablet utilizzando il cavo USB4 di tipo C in dotazione. I driver necessari verranno scaricati automaticamente da Internet.

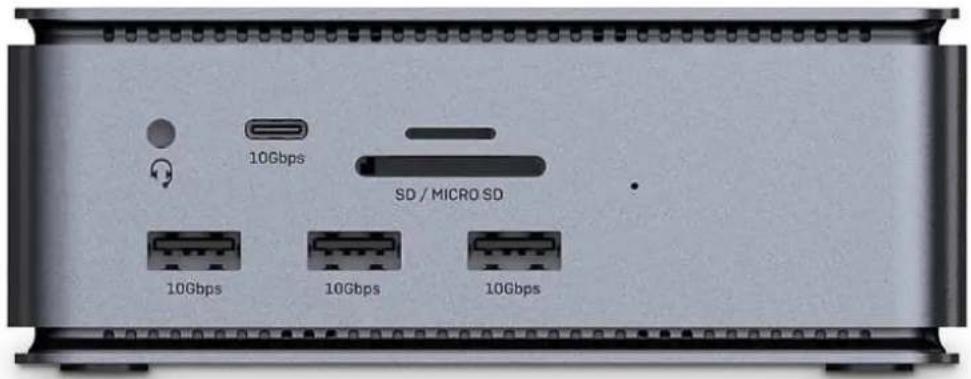

Anteriore (da sinistra a destra, dall'alto in basso):

10Gbps SD / MICRO SD 10Gbps 10Gbps 10Gbps

• : 3.5mm Stereo Audio ingresso/uscita stereo da 3,5 mm per collegare cuffie, altoparlanti o microfono
• 10Gbps: Collega dispositivi USB di tipo C (supporto fino a 10Gbps)
• SD/MicroSD: lettore di schede SD e microSD
- 10Gbps: Collega dispositivi USB di tipo A (supporto fino a 10Gbps) e Battery Charging 1.2 per la ricarica rapida

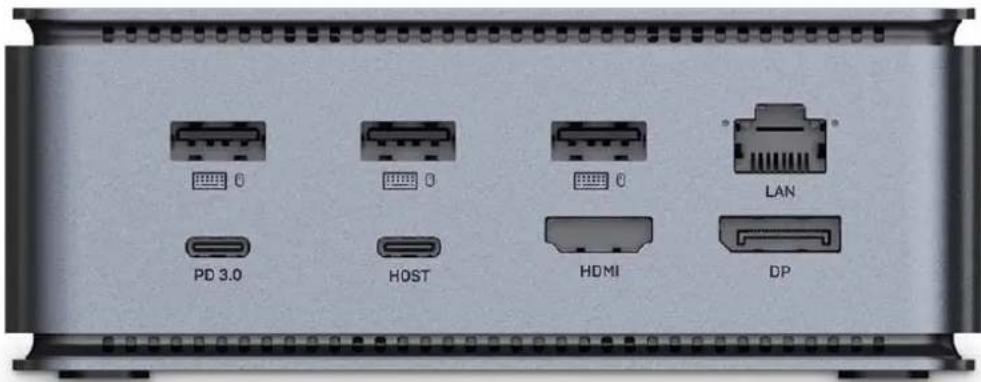

Retro (da sinistra a destra, dall'alto in basso):

PD 3.0 HOST HDMI LAN DP

• : Collega dispositivi USB di tipo A (supporto fino a 480Mbps)
• LAN: Collegare a una rete LAN utilizzando un cavo Cat.5e o superiore
- PD 3.0: Collegare un alimentatore PD di tipo C (ad es. del laptop o del tablet) per fornire alimentazione al computer host.

Nota bene: la sorgente di tipo C collegata deve supportare PD, la potenza di carica dipende dall'alimentatore PD collegato (fino a 100W).

- Host: Collegare una sorgente di tipo C (ad es. laptop o tablet) utilizzando il cavo USB4 maschiomaschio. Nota bene: la sorgente di tipo C collegata deve supportare la modalità DisplayPort Alternate; può anche essere alimentata dalla porta PD 3.0 collegando un alimentatore PD di tipo C (non incluso).

• HDMI®: Collegare un monitor HDMI® utilizzando un cavo HDMI® maschio-maschio
• DP: Collegare un monitor DisplayPort utilizzando un cavo DisplayPort maschio-maschio

Please Note:

• La sorgente USB di tipo C collegata deve supportare Power Delivery, la potenza di ricarica dipende dall'alimentatore PD collegato (fino a 100W). Ogni docking station per laptop necessita di un determinato wattaggio per il proprio funzionamento. Pertanto, la corrente erogata al laptop potrebbe essere inferiore a quella indicata sul caricabatterie USB-C. Ad esempio, se il consumo interno di una docking station per laptop è di 20 W e viene collegato un alimentatore da 100 W, la docking station fornisce 80 W al laptop.
• Per le installazioni con più monitor si consiglia vivamente di utilizzare monitor identici per garantire la migliore compatibilità e le migliori prestazioni.

I termini HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade dress e i loghi HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc.

Lindy controlla e effettua dei test regolarmente su tutta la gamma di prodotti per assicurare le migliori performance e compatibilità. Per avere la versione più aggiornata di questo manuale, fare riferimento al nostro sito web, cercando il codice prodotto sono presenti i manuali disponibili nella sezione Download.

Introducción

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell'EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
