BEDIENUNGSANLEITUNG 43372 Lindy

Benutzerhandbuch Deutsch

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese USB C Laptop Dockingstation unterliegt einer 2-Jahres-LINDY-Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Diese Laptop Docking Station der neuesten USB4-Generation ist eine multifunktionale High-Performance-Lösung zum Anschluss von Laptops, Tablets oder Mobilgeräten an zahlreiche Schnittstellen inklusive eines 8K 30Hz DisplayPort oder HDMI® Displays bzw. zweier Displays simultan mit jeweils 4K 60Hz*. Über ein einziges USB-Kabel Typ C bestehen Anschlussmöglichkeiten über mehrere SuperSpeed 10Gbit/s USB Typ A oder Typ C Ports, einen 3.5mm Audio-Combo-Port für ein Headset oder Mikrofon, Gigabit Ethernet, (Micro-) SD card Slots sowie DisplayPort und HDMI®.

Die USB4 Docking Station unterstützt auch Power Delivery 3.0 bis zu 100W zum Laden des angeschlossenen Laptops oder von Peripheriegeräten (Netzteil nicht enthalten). Das Dock kann mit dem USB-C-Netzteil des Laptops verwendet werden. Alternativ kann ein Netzteil separat erworben werden.

Lieferumfang

• USB C Laptop Docking Station
• USB4-Kabel Typ C (ca. 0.8m)
- Dieses Handbuch

Spezifikationen

• Host-Schnittstelle: USB4 (40Gbps)
- Zum Anschluss eines HDMI®- und/oder DisplayPort-Monitors an Ihren Laptop
• Max. Auflösungen (ein Display): 7680x4320 30Hz, 3840x2160 120Hz
- Max. Auflösungen für zwei Displays* (MST - macOS unterstützt kein MST): 3480x2160 60Hz
• 4 Port USB 3.2 / 3.1 Gen 2 10Gbit/s Hub: 3x USB Typ A und 1x USB Typ C
• 3 Port USB 2.0 480Mbit/s Hub (für Maus, Tastatur etc.) : 3x USB Typ A
• 1x USB Typ C Power Delivery port (PD 3.0 bis to 20V / 5A)
- Unterstützt Gigabit Ethernet 10/100/1000Mbps
- 1x SD und 1x Micro SD Slot (SD 3.0 bis 1Gbit/s), kompatibel mit SDXC, SDHC, SD, MMC, RS-MMC, Micro SDXC, microSD, micro SDHC, UHS-I
• 1x 4-Segment-Combo-Audioanschluss (1x in, 1x out)
- Kompatibel mit Computern mit USB4 / 3.2 / Thunderbolt 3/4 Typ C Schittstelle und DisplayPort Alternate Mode
- Spezielle Eigenschaften: 3x USB Gen 2 Typ A Battery Charging 1.2 Port (bis max. 2.3A insgesamt), unterstützt MST für Windows, unterstützt simultanes Kartenlesen (microSD), PXE (Preboot Execution Environment) und Wake on LAN (WOL) support

Physische Eigenschaften

• Abmessungen BxTxH: 129x69.5x48mm (5.08x2.74x1.89in)
• Gehäusematerial: Aluminiumlegierung
• Nettogewicht: 0.3kg (0.66lb)
• Betriebstemperatur: 0°C - 40°C (32°F -104°F)
• Lagertemperatur: -10°C - 70°C (14°F - 158°F)

Benutzerhandbuch Deutsch

• Feuchtigkeit: 10 - 90% RH (nicht-kondensierend)
• Leistungsaufnahme: 20W
- Farbe: anthrazit

Installation & Betrieb

Schließen Sie die Docking Station mit dem beiliegenden USB-Kabel an Ihr Notebook oder Tablet an. Die aktuellen Treiber werden automatisch installiert.

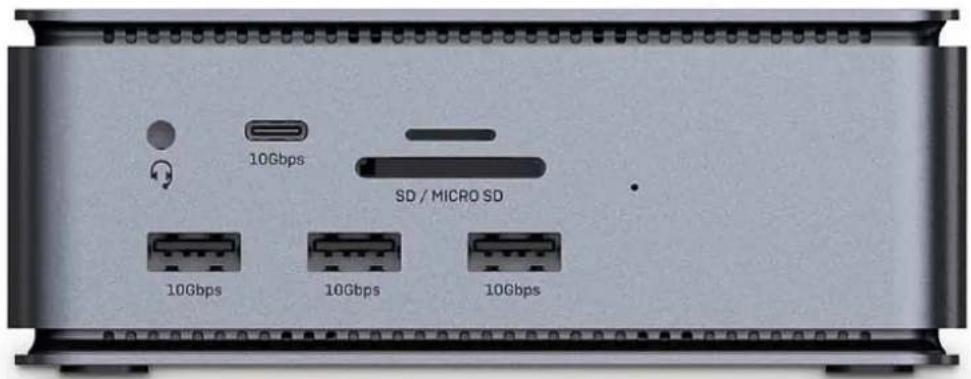

Vorderseite (von links nach rechts, von oben nach unten):

10Gbps SD / MICRO SD 10Gbps 10Gbps 10Gbps

• : 3,5 mm Stereo-Audioeingang/-ausgang zum Anschluss von Kopfhörern, Lautsprechern oder Mikrofonen
• 10Gbps: Anschluss von USB-Typ-C-Geräten (Unterstützung von bis zu 10Gbps)
• SD/MicroSD: Kartenleser für SD- und microSD-Karten
- 10Gbps: Anschluss von USB-Typ-A-Geräten (Unterstützung von bis zu 10Gbps) sowie Battery Charging 1.2 für schnelles Aufladen

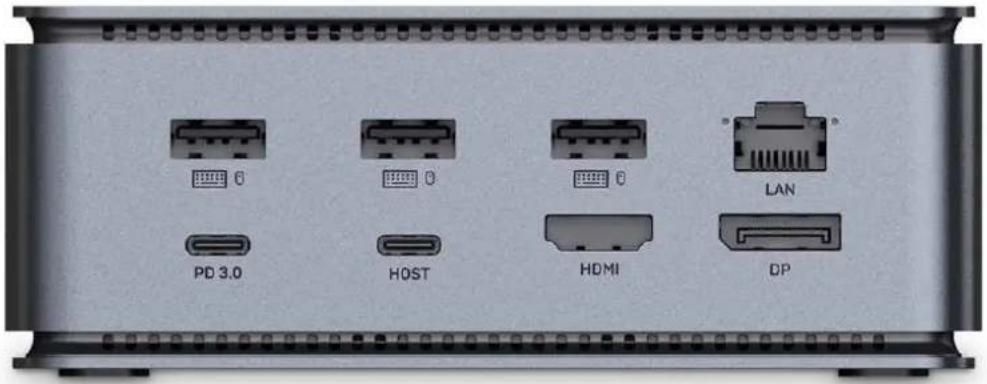

Rückseite (von links nach rechts, von oben nach unten):

PD 3.0 HOST HDMI LAN DP

• : Anschluss von USB-Geräten Typ A (Unterstützung von bis zu 480Mbps)
• LAN: Anschluss an ein Netzwerk über ein Cat.5e-Kabel oder höher
- PD 3.0: Schließen Sie ein PD-Netzteil vom Typ C an (z. B. von Ihrem Laptop oder Tablet), um den Host-Computer mit Strom zu versorgen
- Host: Schließen Sie eine Typ-C-Quelle (z. B. einen Laptop oder ein Tablet) über das mitgelieferte

USB4-Typ-C-Stecker-auf-Stecker-Kabel an.

Bitte beachten Sie: Die angeschlossene Typ-C-Quelle muss den DisplayPort Alternate-Modus unterstützen; sie kann auch über den PD 3.0-Anschluss mit Strom versorgt werden, wenn Sie ein Typ-C-PD-Netzteil anschließen (nicht im Lieferumfang enthalten).

• HDMI®: Schließen Sie einen HDMI®-Monitor mit einem HDMI®-Stecker-zu-Stecker-Kabel an.
  • DP: Schließen Sie einen DisplayPort-Monitor mit einem DisplayPort-Stecker-zu-Stecker-Kabel an.

Bitte beachten Sie:

• Die angeschlossene USB-Typ-C-Quelle muss Power Delivery unterstützen, die Ladeleistung hängt von dem angeschlossenen PD-Netzteil ab (bis zu 100 W). Jede Laptop-Dockingstation benötigt eine bestimmte Wattzahl für ihren eigenen Betrieb. Daher kann der an den Laptop gelieferte Strom niedriger sein als der auf dem USB-C-Ladegerät angegebene Strom. Wenn z. B. der interne Stromverbrauch einer Laptop-Dockingstation 20W beträgt und ein 100-W-Netzteil angeschlossen ist, liefert die Dockingstation 80W an den Laptop.
• Bei Installationen mit mehreren Monitoren empfehlen wir die Verwendung identischer Monitore, um die beste Kompatibilität und Leistung zu gewährleisten.

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

Lindy überprüft und testet regelmäßig das Produktsortiment, um maximale Kompatibilität und Performance zu gewährleisten. Die aktuellste Version dieses Handbuchs finden Sie immer auf der Lindy Website, indem Sie nach der entsprechenden Artikelnummer suchen

Introduction

Germany / Deutschland Elektro- und Elektronikgeräte

Informationen für private Haushalte sowie gewerbliche Endverbraucher

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (Deutschland)

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

2. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

3. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

4. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

5. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

France

CE Konformitätserklärung

LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht

UKCA Certification

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
