BEDIENUNGSANLEITUNG DST-Pro 5K XT Lindy

Benutzerhandbuch Deutsch

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf.

Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen.

Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.

Dieses Schaltnetzteil arbeitet mit Anschlussspannungen im Bereich von 100...240 VAC. Für weltweiten Einsatz sind vier verschiedene AC-Adapter für Europa, Großbritannien, USA/Japan und

Australien/Neuseeland enthalten. Verwenden Sie den geeigneten Adapter wie es die Abbildung zeigt.

Stellen Sie bitte sicher, dass der Adapter fest eingerastet ist und sich nicht abziehen lässt, bevor Sie ihn in die Steckdose stecken.

Um die Gefahr von Bränden, Stromschlägen oder Schäden zu verringern:

• Öffnen Sie weder das Produkt noch sein Netzteil. Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren.
• Ausschließlich qualifiziertes Personal darf Reparaturen oder Wartungen durchführen.
• Verwenden Sie niemals beschädigte Kabel.
• Setzen Sie das Produkt nicht Wasser oder Feuchtigkeit aus.
• Dieses Produkt ist nur für den Gebrauch in geschlossenen Räumen bestimmt.
• Stellen Sie das Produkt nicht in der Nähe von direkten Wärmequellen auf. Stellen Sie es immer an einem gut belüfteten Ort auf.
• Stellen Sie keine schweren Gegenstände auf das Produkt oder die Kabel.
• Bitte stellen Sie vor der Verwendung sicher, dass alle Adapter sicher und fest eingerastet sind

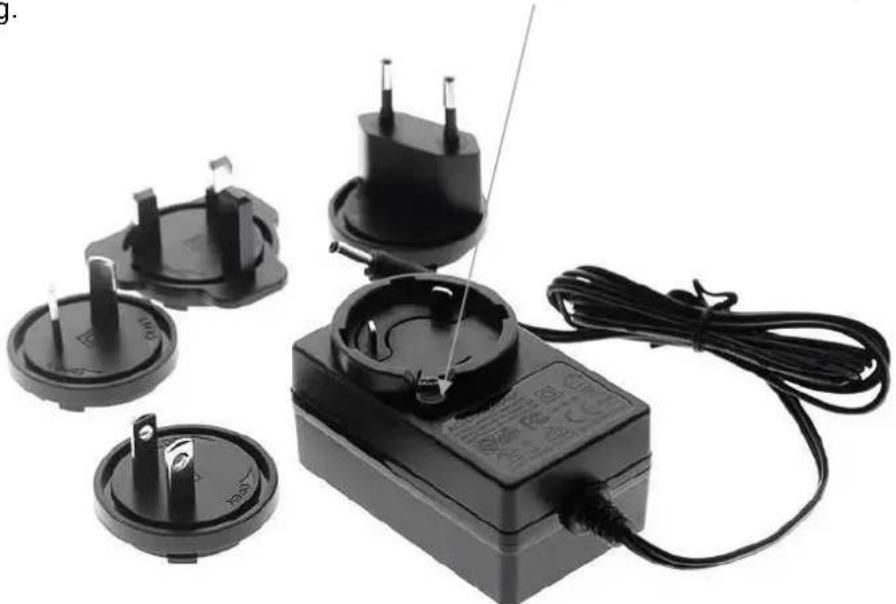

Anwendungshinweise für das Netzteil

Stecken Sie den entsprechenden Länderadapter in das Netzteil. Drücken Sie den Adapter fest gegen das Gehäuse und drehen Sie ihn nach rechts bis er einrastet. Wenn Sie den Adapter wieder vom Netzteil abnehmen wollen, drücken Sie auf den Knopf und drehen den Adapter in die entgegengesetzte Richtung.

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese LINDY USB C Laptop Dockingstation unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Diese USB C Laptop Dockingstation verbindet Ihr Notebook über ein einziges USB 3.2 Typ C Kabel mit allen externen Peripheriegeräten (Maus, Tastatur, Lautsprecher, externes Speichermedium, LAN ...) inklusive Monitor über HDMI oder/und DisplayPort, auch 3 Monitore simultan. Das enthaltene 24W-Netzteil wird für den Betrieb der Dockingstation benötigt. Durch die Unterstützung von USB Power Delivery kann das USB-Typ-C-Netzteil eines Laptops zusätzlich angeschlossen werden, um den Laptop mit bis zu 100W zu laden.

Lieferumfang

• USB C Laptop Dockingstation
• USB 3.2 Gen 1 Typ C Kabel (ca. 0.5m)
• 12V 2A Multi-Country Netzteil mit DC-Hohlstecker (5.5mm/2.5mm)
• Ständer für Dockingstation
- Dieses Handbuch

Spezifikationen

• Host-Schnittstelle: USB 3.2 / 3.1 Gen 1 / USB 3.0 Typ C
• Zum Anschluss eines HDMI und/oder DisplayPort Displays ans Notebook
  • Max. Auflösung (bei Anschluss von einem Monitor): 5120x2880 60Hz (DP), 3840x2160 60Hz (HDMI)
• Max. Auflösung bei simultaner Nutzung von 2 Displays: 5120x2880 60Hz (DP) und 3840x2160 60Hz (HDMI)
• Max. Auflösung bei simultaner Nutzung von 3 Displays: 3480x2160 30Hz (HDMI) & 4K 60Hz (DP) und 4K 30Hz (DP)
  • 4 Port USB 3.2 / 3.1 Gen 1 / USB 3.0 Hub (5 Gbit/s): 3x USB Typ A und 1x USB Typ C
  • 1x USB Type C Power Delivery Port (PD 3.0 bis 20V / 5A)
  • 10/100/1000Mbit/s RJ45 Gigabit Ethernet Anschluss
  • 1x SD- and 1x Micro-SD-Kartenleser
  • 1x Audio-Kombianschluss (1x Eingang, 1x Ausgang)
• Chipsätze: VL103R, VL171, 2x VL817 S, VMM5320, RTL8153B, GL3224, HS-100B
• Kompatibel mit Computern mit USB 3.2/Thunderbolt 3/4 Typ C Anschluss und DisplayPort Alternate Mode

Installation & Betrieb

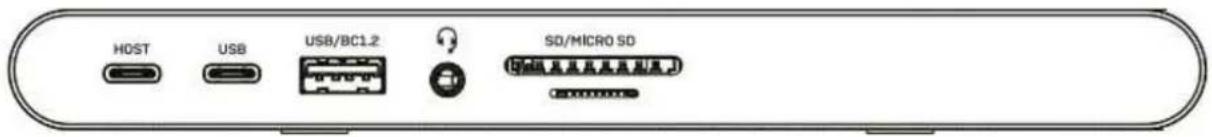

Vorderseite:

HOST USB USB/BC1.2 SD/MICRO SD

• Host: Schließen Sie eine Typ-C-Quelle (z.B. Laptop oder Tablet) über ein USB 3.2 / 3.1 Gen 1 (oder höher) Typ-C-Kabel (Stecker auf Stecker) an. Bitte beachten Sie: Die angeschlossene Typ-C-Quelle muss den DisplayPort Alternate-Modus unterstützen; sie kann auch über den PD 3.0-Anschluss mit Strom versorgt werden, wenn Sie ein Typ-C-PD-Netzteil anschließen (nicht im Lieferumfang enthalten).
  • USB: Schließen Sie USB-Typ-C-Geräte an (bis max. 5Gbit/s).
• USB/BC 1.2: Schließen Sie USB-Typ-A-Geräte an (bis max. 5Gbit/s; auch Battery Charging 1.2 zum schnellen Laden wird unterstützt).
  • AUDIO: 3.5mm Stereo-Ein-/Ausgang für den Anschluss von Kopfhörer, Lautsprecher oder Mikrofon.
  • SD/MicroSD: Kartenleser für SD- und microSD-Karten

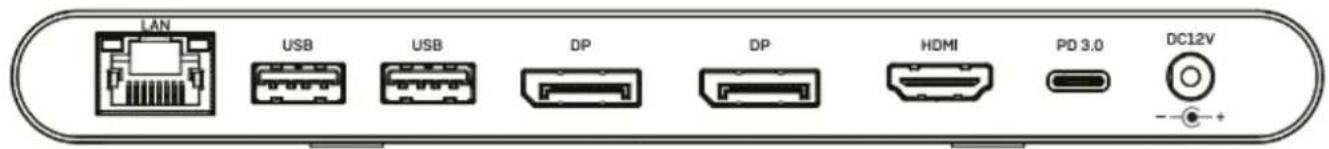

Rückseite:

LAN USB USB DP DP HDMI PD 3.0 DC12V

• LAN: LAN: Anschluss an ein Netzwerk über ein Cat.5e-Kabel (oder höher).
- USB: Schließen Sie USB-Typ-A-Geräte an (bis max. 5Gbit/s).
• DP: Schließen Sie einen DisplayPort-Monitor über ein DisplayPort-Kabel (Stecker/Stecker) an.
- HDMI: Schließen Sie einen HDMI-Monitor mit einem HDMI-Kabel (Stecker/Stecker) an.
- PD 3.0: Schließen Sie ein Typ-C-PD-Netzteil (z. B. von Ihrem Laptop oder Tablet) an, um den Host-Computer mit Strom zu versorgen. Bitte beachten Sie: Die angeschlossene Typ-C-Quelle muss PD unterstützen, die Ladeleistung hängt von dem angeschlossenen PD-Netzteil ab (bis zu 100 W).
- DC 12V: Schließen Sie das mitgelieferte 12V 2A-Netzteil an, um die Dockingstation mit Strom zu versorgen.

Germany / Deutschland Elektro- und Elektronikgeräte

Informationen für private Haushalte sowie gewerbliche Endverbraucher

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (Deutschland)

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

2. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

3. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

4. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

5. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

France

CE Konformitätserklärung

LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht

UKCA Certification

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.

Hersteller / Manufacturer (EU):

LINDY-Elektronik GmbH LINDY Electronics Ltd

Markircher Str. 20 Sadler Forster Way

68229 Mannheim Stockton-on-Tees, TS17 9JY

Germany England

Email: [e-mail], T: [phone] [e-mail], T: [phone]

Manufacturer (UK):
