BEDIENUNGSANLEITUNG 43392 Lindy

Benutzerhandbuch Deutsch

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese Lindy USB C Laptop Mini Dockingstation DST-Mini XT 810 unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen, technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.

Die DST-Mini XT 810 ist eine multifunktionale High-Performance-Lösung zum Anschluss von Laptops, Tablets oder Mobilgeräten an zahlreiche Schnittstellen inklusive eines 8K 30Hz DisplayPort oder HDMI Displays bzw. zweier Displays simultan mit jeweils 4K 60Hz* über nur ein einziges Kabel. Sie unterstützt auch Auflösungen bis 4K 120Hz, so dass sie optimal geeignet ist für 8K-Spiele-Streaming oder hochauflösende 8K-Videobearbeitung.

Die Dockingstation bietet eine ganze Reihe leistungsfähiger Anschlüsse, über die Sie Ihre Geräte in Ihren Workflow einbinden können. Mit SuperSpeed-USB und Gigabit Ethernet stehen rasant schnelle Ports für Ihre Produktivität bereit, während die Kartenleser (SD & Micro-SD) Ihnen ermöglichen, die Speicherkapazität Ihres Computers zu erweitern. Über ein einziges USB-Kabel Typ C bestehen Anschlussmöglichkeiten über mehrere SuperSpeed 10Gbit/s USB Typ A oder Typ C Ports, einen 3.5mm Audio-Combo-Port für ein Headset oder Mikrofon, Gigabit Ethernet, (Micro-) SD card Slots sowie DisplayPort und HDMI.

Diese Docking Station unterstützt auch Power Delivery 3.0 bis zu 100W zum Laden des angeschlossenen Laptops (Netzteil nicht enthalten). Das Dock kann mit dem USB-C-Netzteil des Laptops verwendet werden. Alternativ kann ein Netzteil separat erworben werden.

Diese USB C Laptop Mini Dockingstation ist mit Computern kompatibel, die mit einem USB Typ C Port ausgestattet sind sowie DisplayPort 1.4 Alternate Mode unterstützen, z.B. USB4, USB 3.2 oder Thunderbolt 3 bzw. TB4 Hosts. Die DST-Mini XT 801 wird in einem eleganten Aluminiumgehäuse geliefert und ist optimal designed um ein Laptop darauf zu platzieren - mit Gummifüßen an der Ober- und Unterseite, um einen sicheren Halt zu gewährleisten.

*Bitte beachten sie dass macOS MST nicht unterstützt

Lieferumfang

• USB C Laptop Mini Dockingstation
- Lindy Handbuch

Spezifikationen

• Host-Schnittstelle: USB 3.2 / 3.1 Gen 2 (Typ C), kompatibel mit Thunderbolt 3/4
• Verbindet bis zu zwei Bildschirme mit Ihrem Laptop: 1x DisplayPort, 1x HDMI
  • Max. Auflösungen (Windows):
• Ein Display: 7680x4320 30Hz or 3840x2160 120Hz

• Zwei Displays: je 3840x2160 60Hz (*Multi-Monitor Display wird bei Verwendung eines Mac nicht unterstützt)
  • HDCP-Unterstützung: HDCP 1.4 & 2.2
  • 3 Port USB 3.2/3.1 Gen 2 10Gbit/s Hub: 2x USB Typ A und 1x USB Typ C
  • 1 Port USB 3.2/3.1 Gen 1 / USB 3.0 5Gbit/s Hub: USB Typ C
  • 1x USB Typ C Power Delivery Port (PD 3.0 up to 20V / 5A)

• Unterstützt Gigabit Ethernet 10/100/1000Mbit/s (RJ-45 Port)
  • 1x SD und 1x microSD Slot
  • 1x 3.5mm Audio-Kombianschluss (Ein-/Ausgang)

• Audiounterstützung: Abtastrate 192kHz/24bit
  • Leistungsaufnahme: 15W
• Kompatibilität: Computer mit USB Typ C oder Thunderbolt 3/4 und DisplayPort Alternate Mode; Windows, macOS, Linux, Android, ChromeOS
• Spezielle Eigenschaften: unterstützt DisplayPort Alternate Mode, MST für Windows, Battery Charging 1.2 (nur 10Gbps USB Typ C Port), unterstützt simultanes Kartenlesen (micro-SD), unterstützt PXE (Preboot Execution Environment), Wake on LAN (WOL), MAC Address Pass-through (diese Funktion ist abhängig von der Kompatibilität der jeweils verwendeten Hardware) Unterstützt Power Delivery 3.0 (bis 20V 5A)

Übersicht & Installation

Stecken Sie das USB-Typ-C-Kabel der Dockingstation in einen freien USB-Anschluss des Laptops.

Bitte beachten Sie: Die angeschlossene Typ-C-Quelle muss den DisplayPort Alternate-Modus unterstützen. Wenn der Host-Computer USB Power Delivery unterstützt, kann er auch über ein angeschlossenes Netzteil mit bis zu 85W betrieben/aufgeladen werden (die Docking Station benötigt 15W für ihren Betrieb).

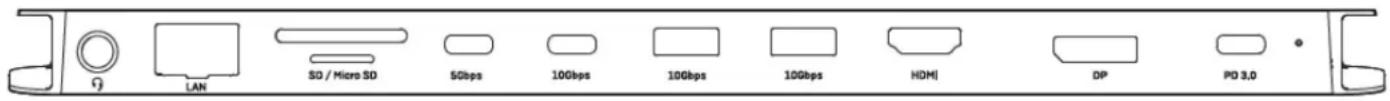

LAN SD / Micro SD 50bps 100bps 10Gbps 10Gbps HDMI DP PD 3.0

• AUDIO: 3.5mm Stereo-Ein-/Ausgang zum Anschluss von Kopfhörer, Lautsprecher oder Mikrofon
• LAN: Anschluss an ein Netzwerk über ein Cat.5e-Kabel (oder höher)
- SD/MicroSD: Kartenleser für SD- und microSD-Karten
- 5Gbps: Schließen Sie ein USB-Typ-C-Gerät an (Datenraten bis max. 5Gbit/s).
- 10Gbps: Schließen Sie USB-Typ-A bzw. Typ-C-Geräte an (Datenraten bis max 10Gbps)
- HDMI: Schließen Sie einen HDMI-Monitor mit einem HDMI-Kabel (Stecker/Stecker) an.
- DP: Schließen Sie einen DisplayPort-Monitor mit einem DP-Kabel (Stecker/Stecker) an.
- PD 3.0: Schließen Sie ein Typ-C-PD-Netzteil (z.B. von Ihrem Laptop oder Tablet) an, um den Hostcomputer mit Strom zu versorgen.

Schließen Sie anschließend die Bildschirme mit HDMI- und/oder DisplayPort-Kabeln an. Bei Installationen mit mehreren Monitoren empfehlen wir die Verwendung identischer Monitore, um die beste Kompatibilität und Leistung zu gewährleisten.

Weitere Peripheriegeräte können dann nach Bedarf an die Docking Station angeschlossen werden.

Diese Docking Station unterstützt auch USB Power Delivery 3.0 bis zu 100W zum Laden des angeschlossenen Laptops. Ein USB-Typ-C-Netzteil ist nicht im Lieferumfang enthalten. Die Dockingstation kann mit dem Netzteil verwendet werden, das mit dem Laptop geliefert wird, oder ein Netzteil kann separat erworben werden.

Benutzerhandbuch Deutsch

Um die Funktion "MAC address Pass-through" zu nutzen, muss die Einstellung im BIOS aktiviert werden. Aktivieren Sie die Einstellung und verlassen Sie anschließend das BIOS, während Sie die Änderungen der vorher vorgenommenen BIOS-Einstellungen speichern.

Lindy überprüft und testet regelmäßig das Produktsortiment, um maximale Kompatibilität und Performance zu gewährleisten. Die aktuellste Version dieses Handbuchs finden Sie immer auf der Lindy Website, indem Sie nach der entsprechenden Artikelnummer suchen.

Introduction

Germany / Deutschland Elektro- und Elektronikgeräte

Informationen für private Haushalte sowie gewerbliche Endverbraucher

Hersteller-Informationen gemäß § 18 Abs. 4 ElektroG (Deutschland)

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

2. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

3. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

4. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben.

Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

5. Datenschutz-Hinweis

Altgeräte enthalten häufig sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Informations- und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

France

CE Konformitätserklärung

LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht

UKCA Certification

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.

Hersteller / Manufacturer (EU): Manufacturer (UK):

LINDY-Elektronik GmbH LINDY Electronics Ltd

Markircher Str. 20 Sadler Forster Way

68229 Mannheim Stockton-on-Tees, TS17 9JY

Germany England

Email: [e-mail], T: [phone] [e-mail], T: [phone]
