MANUAL DE USUARIO 43392 Lindy

Manual de Usuario Español

Gracias por la compra de nuestro producto Mini Docking Station para portátiles USB-C DST-Mini XT 810. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

Esta docking station DST-Mini XT 810 es una solución multifuncional de alto rendimiento para conectar portátiles, tabletas o teléfonos móviles a una gama de interfaces que incluyen una pantalla DisplayPort o HDMI de 8K a 30 Hz o dos pantallas simultáneamente a 4K 60Hz, utilizando un solo cable. También es compatible con resoluciones de video de 4K120Hz, lo que lo convierte en la herramienta ideal para la edición de video de alta resolución o la transmisión de juegos.

Esta docking station ofrece una gran cantidad de puertos capaces de conectar sus dispositivos a su flujo de trabajo. Con SuperSpeed USB y Ethernet, puede esperar tener una experiencia increíblemente rápida y mejorar su productividad, mientras que los lectores de tarjetas (SD y Micro-SD) le permiten expandir su capacidad de almacenamiento más allá de la de su dispositivo. A través de un solo cable USB-C, conéctese a múltiples puertos SuperSpeed 10Gbps USB Tipo A o Tipo C, un conector para auriculares combinado de 3.5 mm, Gigabit Ethernet, ranuras para tarjetas SD (Micro-SD), DisplayPort y HDMI.

La docking station también es compatible con Power Delivery 3.0 de hasta 100 W para cargar el portátil. No se incluye una fuente de alimentación. La base se puede utilizar con la fuente de alimentación suministrada con el ordenador portátil o una fuente de alimentación que puede comprar por separado.

Esta docking station para portátiles es compatible con ordenadores con el puerto USB Tipo C con soporte para el modo alternativo DisplayPort 1.4, es decir, USB4 o USB 3.2, así como dispositivos host Thunderbolt 3 o TB4. DST-Mini XT 801 se presenta en una elegante carcasa de aluminio y tiene un diseño óptimo para colocar el portátil sobre ella, con pies de goma en la parte superior e inferior para garantizar una sujeción segura.

*Tenga en cuenta que macOS no es compatible con MST.

Contenido del paquete

• Mini Docking Station para portátiles USB-C
• Manual Lindy

Especificaciones

• Interfaz del host: USB 3.2 / 3.1 Gen 2 (Tipo C), compatible con Thunderbolt 3/4
• Conecta hasta 2 pantallas a su portátil mediante conexiones HDMI y DisplayPort

• Resoluciones máx. (Windows):
  o Pantalla única: 7680x4320 30Hz o 3840x2160 120Hz
  o Pantalla dual: 3840x2160 60Hz cada uno
  (*la pantalla multi-monitor no es compatible cuando se utiliza un Mac)

• Soporte HDCP: HDCP 1.4 & 2.2
  • 3 puertos USB 3.2 / 3.1 Gen 2 10Gbps Hub: 2x USB Tipo A y 1x USB Tipo C
  • 1 puerto USB 3.2 / 3.1 Gen 1 / USB 3.0 5Gbps Hub: USB Tipo C

• 1 puerto USB Tipo C Power Delivery 3.0 de hasta 100W (20V 5A)

• Soporta Gigabit Ethernet 10/100/1000Mbps (Puerto de RJ-45)
  • 1x ranura SD y 1x microSD

• 1x puerto de audio combinado 3.5mm (1x in / 1x out)

• Audio soportado: frecuencia de muestreo 192kHz/24bit
• Requisitos de potencia: 15W
• Compatibilidad: ordenadores equipados con USB tipo C o Thunderbolt 3/4 compatibles con el modo alternativo DisplayPort; Windows, macOS, Linux, Android, ChromeOS
• Características especiales: Modo alternativo DisplayPort, MST Soporte de pantalla ampliado para Windows, Carga de batería 1.2 (sólo puerto USB 3.2 Gen 2 Tipo C), admite la lectura simultánea de tarjetas, compatibilidad con PXE (Preboot Execution Environment) y Wake on LAN (WOL), admite el paso de direcciones MAC (esta función depende de la compatibilidad del hardware utilizado en cada configuración)

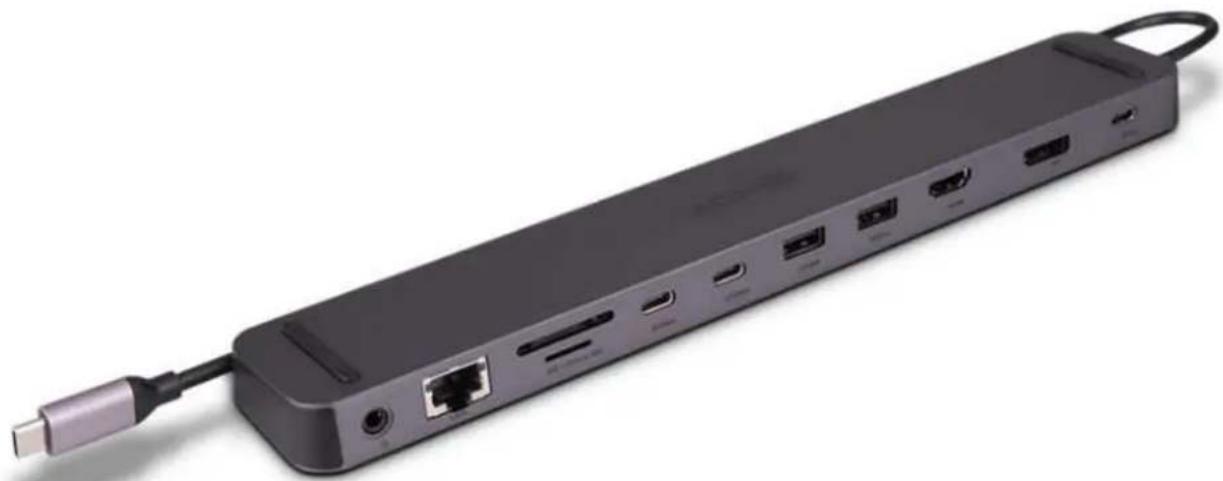

Resumen y Instalación

Conecte el cable USB de tipo C de la base de conexión a un puerto USB libre del ordenador portátil.

Nota: La fuente Tipo C conectada debe ser compatible con el modo DisplayPort Alternativo. Si el ordenador host es compatible con USB Power Delivery, también se puede alimentar/cargar a través de una fuente de alimentación conectada de hasta 85 W (la Docking Station necesita 15 W para su funcionamiento).

Ω LAN SD / Micro SD 5Gbps 10Gbps 10Gbps 10Gbps HDMI DP PD 3.0

• AUDIO: entrada/salida estéreo de 3,5 mm para conectar unos auriculares, altavoces o un micrófono.
  • LAN: Conexión a una red LAN mediante un cable Cat.5e (o superior).
  • SD/MicroSD: Lector de tarjetas SD y microSD
• 5Gbps: Conecta dispositivos USB Tipo C (soporta hasta 5Gbps)
• 10Gbps: Conecta dispositivos USB Tipo C o Tipo A (soporta hasta 10Gbps)
• HDMI: Conecta un monitor HDMI utilizando un cable HDMI Macho a Macho.
• DP: Conecta un monitor DisplayPort mediante un cable DisplayPort macho a macho.
• PD 3.0: Conecta una fuente de alimentación PD de Tipo C (por ejemplo, de tu portátil o tableta) para suministrar alimentación al ordenador anfitrión.

A continuación, conecte la(s) pantalla(s) utilizando cables HDMI y/o DisplayPort según sea necesario. Para instalaciones con varios monitores, recomendamos encarecidamente utilizar monitores idénticos para garantizar la mejor compatibilidad y rendimiento.

A continuación, se pueden conectar dispositivos y periféricos adicionales a la base de conexión según sea necesario.

Esta docking station también es compatible con Power Delivery 3.0 de hasta 100 W para cargar el portátil conectado. No se incluye una fuente de alimentación. La base se puede utilizar con la fuente de alimentación suministrada con el ordenador portátil o se puede comprar una fuente de alimentación por separado.

Para utilizar la función "MAC address pass-through", el ajuste debe estar activado en la BIOS. Cambie la configuración a activado y, a continuación, salga de la BIOS guardando los cambios en la configuración de la BIOS.

Lindy comprueba y prueba regularmente nuestra gama de productos para garantizar la máxima compatibilidad y rendimiento. Para obtener la versión más actualizada de este manual, consulte su sitio web local de Lindy, busque el número de pieza correspondiente y encuentre el manual en Descargas.

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
