MANUAL DE USUARIO DST-Pro 5K XT Lindy

Manual de usuario Español

Información de seguridad

! ADVERTENCIA !

Lea atentamente la siguiente información de seguridad y guarde siempre este documento junto con el producto.

El incumplimiento de estas precauciones puede provocar lesiones graves o la muerte por descarga eléctrica, incendio o daños al producto.

PELIGRO RIESGO DE CHOQUE ELECTRICO

Este dispositivo es una fuente de alimentación de tipo de conmutación y puede funcionar con voltajes de suministro en el rango de 100 a 240 VCA. Para su uso en todo el mundo, se incluyen cuatro adaptadores de CA diferentes: tipo Euro, tipo Británico, tipo Estadounidense / Japonés y tipo Australiano / Neozelandés. Utilice el adaptador de CA apropiado como se muestra en la imagen y cerciórese de que esté firmemente asegurado en su lugar y que no se separe tirando levemente antes de instalarlo en una toma de corriente.

Para reducir el riesgo de incendio, descargas eléctricas o daños:

• No abra el producto. No hay partes internas que puedan ser reparables por el usuario.
• Solo personal de servicio cualificado puede realizar reparaciones o mantenimiento.
  • No utilice nunca cables dañados.
• No exponga el producto al agua ni a lugares húmedos.
• No utilice este producto al aire libre, esta únicamente diseñado para su uso en interiores.
• No coloque el producto cerca de fuentes de calor directas. Colóquelo siempre en un lugar bien ventilado.
• No coloque objetos pesados sobre el producto o los cables.
• Asegúrese de que los cables estén firmemente asegurados y bloqueados en su lugar antes de insertarlos en una toma de corriente.

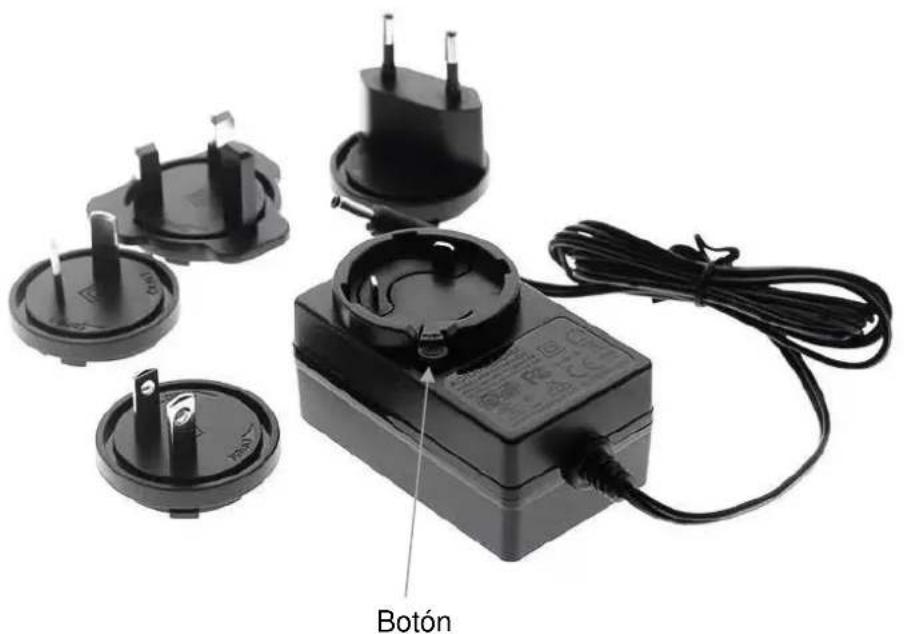

Instrucciones para el uso de la fuente de alimentación

Conecte el adaptador del país requerido al enchufe. Empuje el adaptador con firmeza, gire hacia la derecha hasta que el pestillo asegure el adaptador. Para retirar, presione el botón y gire en la dirección opuesta.

Botón

Introducción

Gracias por la compra de nuestro producto Docking Station para portátiles USB-C de Lindy. Este producto ha sido diseñado para proporcionar un funcionamiento confiable y sin problemas. Se beneficia tanto de una garantía LINDY de 3 años, así como de nuestro soporte técnico gratuito de por vida. Para garantizar su uso correcto, lea este manual detenidamente y consérvelo para consultarlo en el futuro.

La Docking Station para portátiles USB-C de Lindy cuenta con todas las interfaces necesarias para una estación de trabajo estándar, lo que la convierte en una excelente adición que ahorra espacio a cualquier entorno de escritorio caliente y es una solución flexible para el trabajo móvil. Conectando un solo cable USB 3.2 tipo C a un portátil, puede acceder rápidamente a una variedad de puertos esenciales, que a su vez se pueden conectar a hasta tres pantallas, teclado, ratón, altavoces/auriculares, almacenamiento externo, fuente de alimentación y LAN. La fuente de alimentación de 24 W incluida es necesaria para la funcionalidad completa de la estación de acoplamiento. Con soporte para USB Power Delivery, se puede usar el adaptador de corriente USB Tipo C de un ordenador portátil, además de proporcionar hasta 100W para alimentar y cargar la computadora portátil.

Contenido del paquete

• Docking Station para portátiles USB-C de Lindy
  • Cable USB 3.2 Gen 1 Tipo C (aprox. 0,5 m)
• Fuente de alimentación multi-país de 12V 2A con conector de CC (5,5 mm/2,5 mm)
• Soporte para la docking station
• Este manual

Características

• Interfaz de host: USB 3.2 / 3.1 Gen 1 / USB 3.0 (Tipo C) con entrega de potencia ascendente de hasta 100W
• Conecta una pantalla HDMI y/o 2 DP a su portátil/PC
• Resoluciones máx. (pantalla única): 5120x2880 60Hz (DP), 3840x2160 60Hz (HDMI)
• Resolución máxima para el uso simultáneo de dos pantallas: ): 5120x2880 60Hz (DP) y 3840x2160 60Hz (HDMI)
• Resolución máxima para el uso simultáneo de tres pantallas: 3480x2160 30Hz (HDMI) & 4K 60Hz (DP) y 4K 30Hz (DP)
  • 4 puertos USB 3.2 / 3.1 Gen 1 / USB 3.0 5Gbps Hub: 3x USB Tipo A y 1x USB Tipo C
• 1x puerto USB Tipo C Power Delivery (PD 3.0 hasta 20V / 5A)
• Soporta Gigabit Ethernet 10/100/1000Mbps
  • 1x ranura SD y 1x Micro SD
• 1 puerto de audio combinado (1x in, 1x out)
• Chipsets: VL103R, VL171, 2x VL817 S, VMM5320, RTL8153B, GL3224, HS-100B
• Compatible con ordenadores con USB 3. Interfaz 2/Thunderbolt 3/4 Tipo C y modo alternativo DisplayPort

Instalación y uso

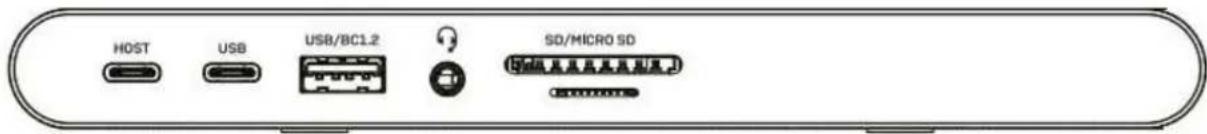

Frente:

HOST USB USB/BC1.2 SD/MICRO SD

• Host: Conecte una fuente de tipo C (es decir, un portátil o una tableta) mediante un cable USB 3.2 / 3.1 Gen1 o superior de tipo C macho a macho. Nota: La fuente Tipo C conectada debe ser compatible con el modo DisplayPort Alternativo; también se puede alimentar desde el puerto PD 3.0 conectando una fuente de alimentación PD Tipo C (no incluida).
• USB: Conecta dispositivos USB Tipo C (soporta hasta 5Gbps).
• USB/BC 1.2: Conecta dispositivos USB Tipo A (soporta hasta 5Gbps y Battery Charging 1.2 para carga rápida).
• AUDIO: Entrada/salida estéreo de 3,5 mm para conectar auriculares, altavoces o micrófono.
• SD/MicroSD: Lector de tarjetas para tarjetas SD y microSD.

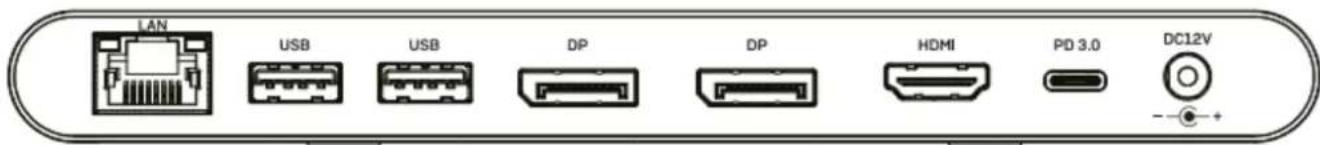

Trasera:

LAN USB USB DP DP HDMI PD 3.0 DC12V

• LAN: Conecte a una red LAN utilizando un cable Cat.5e o superior.
- USB: Conecta dispositivos USB Tipo A (soporta hasta 5Gbps).
- DP: Conecte un monitor DisplayPort mediante un cable DisplayPort macho a macho.
- HDMI: Conecte un monitor HDMI mediante un cable HDMI macho a macho.
- PD 3.0: Conecta una fuente de alimentación Tipo C PD (por ejemplo, de tu portátil o tableta) para suministrar energía al ordenador anfitrión.

Nota: La fuente Tipo C conectada debe ser compatible con PD, la potencia de carga depende de la fuente de alimentación PD conectada (hasta 100W).

- DC 12V: Conecte la fuente de alimentación de 12V 2A incluida para dar alimentación a la base de conexión

En 2006, la Unión Europea introdujo regulaciones (WEEE) para la recolección y reciclaje de todos los residuos de aparatos eléctricos y electrónicos. Ya no está permitido simplemente tirar los equipos eléctricos y electrónicos. En cambio, estos productos deben entrar en el proceso de reciclaje. Cada estado miembro de la UE ha implementado las regulaciones de WEEE en la legislación nacional de manera ligeramente diferente. Por favor, siga su legislación nacional cuando desee deshacerse de cualquier producto eléctrico o electrónico. Se pueden obtener más detalles en su agencia nacional de reciclaje de WEEE.
