Type de produit	Station d'accueil USB-C pour ordinateur portable
Marque	Lindy
Modèle	DST-Pro 5K XT
Interface hôte	USB 3.2 / 3.1 Gen 1 / USB 3.0 Type C avec Power Delivery jusqu'à 100 W
Connectivité vidéo	2x DisplayPort, 1x HDMI
Résolutions max. (un écran)	DP : 5120x2880 @ 60 Hz, HDMI : 3840x2160 @ 60 Hz
Résolutions max. (deux écrans)	DP : 5120x2880 @ 60 Hz + HDMI : 3840x2160 @ 60 Hz
Résolutions max. (trois écrans)	HDMI : 3480x2160 @ 30 Hz + DP1 : 3840x2160 @ 60 Hz + DP2 : 3840x2160 @ 30 Hz
Ports USB	3x USB Type A (5 Gbit/s), 1x USB Type C (5 Gbit/s), 1x USB Type C PD (100 W en entrée)
Port réseau	Gigabit Ethernet RJ45 (10/100/1000 Mbit/s)
Lecteur de cartes	1x SD, 1x MicroSD
Audio	1x prise combo 3,5 mm (entrée/sortie stéréo)
Alimentation	Adaptateur secteur 12 V / 2 A (24 W) inclus, compatible 100-240 V AC, 4 adaptateurs régionaux
Power Delivery hôte	Jusqu'à 100 W via port PD 3.0 (adaptateur PD non inclus)
Dimensions (approx.)	Environ 200 x 80 x 30 mm
Poids (approx.)	Environ 500 g
Compatibilité	Ordinateurs avec USB Type C supportant DisplayPort Alternate Mode et Thunderbolt 3/4
Sécurité	Usage intérieur uniquement, ne pas ouvrir, ne pas exposer à l'humidité, utiliser câbles non endommagés
Entretien	Nettoyer avec un chiffon doux et sec, débrancher avant nettoyage
Réparabilité	Aucune pièce réparable par l'utilisateur, contacter un service qualifié
Garantie	2 ans, assistance technique gratuite à vie

FOIRE AUX QUESTIONS - DST-Pro 5K XT Lindy

Quels ordinateurs sont compatibles avec la station d'accueil DST-Pro 5K XT ?

Les ordinateurs équipés d'un port USB Type C (USB 3.2 / Thunderbolt 3/4) et supportant le DisplayPort Alternate Mode sont compatibles.

Quelle est la résolution maximale supportée avec un seul écran ?

En DisplayPort, jusqu'à 5120x2880 @ 60 Hz ; en HDMI, jusqu'à 3840x2160 @ 60 Hz.

Puis-je utiliser l'alimentation de mon ordinateur portable pour charger via la station ?

Oui, connectez l'adaptateur PD de votre portable (jusqu'à 100 W) au port PD 3.0 de la station pour alimenter et charger l'ordinateur hôte.

La station d'accueil prend-elle en charge le réseau Ethernet ?

Oui, elle est équipée d'un port Gigabit Ethernet (10/100/1000 Mbit/s) nécessitant un câble Cat.5e ou supérieur.

Quels types de cartes mémoire sont acceptés ?

La station dispose d'un lecteur pour cartes SD et MicroSD.

Puis-je connecter un microphone ou un casque directement à la station ?

Oui, via la prise combo audio 3,5 mm qui accepte à la fois l'entrée micro et la sortie casque/haut-parleurs.

Comment installer la station d'accueil ?

1. Fixez l'adaptateur secteur approprié, connectez-le à la station. 2. Branchez le câble USB-C de la station à votre ordinateur. 3. Connectez vos périphériques (écrans, clavier, etc.). 4. Allumez l'ordinateur.

Quelle est la longueur du câble USB-C fourni ?

Le câble USB 3.2 Gen 1 Type C fourni mesure environ 0,5 mètre.

La garantie couvre-t-elle les dommages causés par une utilisation incorrecte ?

La garantie de 2 ans couvre les défauts de fabrication. Les dommages dus à une utilisation non conforme (ouverture, humidité, etc.) ne sont pas couverts.

Que faire si un écran ne s'affiche pas ?

Vérifiez que l'ordinateur supporte le DisplayPort Alternate Mode, que les câbles sont bien connectés, et que l'alimentation de la station est branchée. Essayez un autre port vidéo ou redémarrez l'ordinateur.

MODE D'EMPLOI DST-Pro 5K XT Lindy

Manuel Utilisateur Français

Manuale Italiano

Consignes de sécurité

! ATTENTION !

Merci de lire attentivement ces instructions de sécurité et de les conserver avec le produit.

Le non-respect de ces précautions peut causer un choc électrique entrainant des blessures graves, voire mortelles, un incendie ou des dommages au produit.

Toucher les composants internes ou un câble endommagé peut provoquer un choc électrique pouvant entraîner la mort.

DANGER RISQUE DE CHOC ÉLECTRIQUE

Cet appareil est une alimentation à découpage et peut fonctionner avec des tensions d'alimentation de 100...240 VAC Pour une utilisation dans le monde entier, quatre adaptateurs secteur différents sont inclus : Type Euro, type UK, type US/Japon et type Australie/Nouvelle-Zélande. Utilisez l'adaptateur secteur approprié comme indiqué sur la photo et assurez-vous qu'il est solidement fixé en place et qu'il ne se détache pas en tirant avant de l'installer dans une prise électrique.

Pour éviter les risques d'incendie, de choc électrique ou de dommages:

• N'ouvrez pas l'appareil ni son alimentation électrique. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur.
• Seul un personnel d'entretien qualifié est autorisé à effectuer toute réparation ou entretien.
• Ne jamais utiliser de câble endommagé.
• Ne pas mouiller le produit et ne pas l'exposer à l'humidité.
• N'utilisez pas ce produit à l'extérieur, il est destiné à un usage intérieur uniquement.
• Ne pas placer le produit à proximité de sources de chaleur. Toujours le placer dans un endroit suffisamment ventilé.
• Ne pas déposer de charge lourde sur le produit ou sur les câbles.
• Veuillez vous assurer que l'adaptateur utilisé est fermement fixé et verrouillé en place avant de l'insérer dans une prise murale.

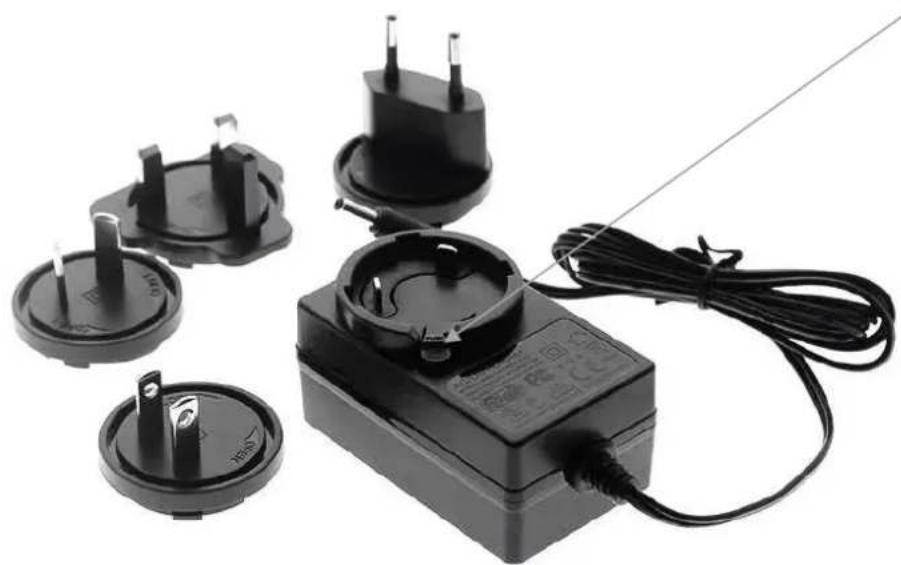

Instructions d'utilisation de l'alimentation

Fixez l'adaptateur requis pour le pays d'utilisation sur la prise. Poussez fermement l'adaptateur, tournez-le vers la droite jusqu'à ce qu'il se verrouille. Pour le retirer, appuyez sur le bouton et tournez l'adaptateur dans le sens inverse.

Nous sommes heureux que votre choix se soit porté sur un produit LINDY et vous remercions de votre confiance. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Cette Docking Station USB 3.2 est soumise à une durée de garantie LINDY de 2 ans et d'une assistance technique gratuite à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence.

La station d'accueil USB-C pour Laptop de Lindy est dotée de toutes les interfaces nécessaires à une station de travail standard, ce qui en fait un complément peu encombrant pour tout environnement de bureau et une solution flexible pour le travail mobile. En connectant un seul câble USB 3.2 Type C à un ordinateur portable, vous pouvez accéder rapidement à une variété de ports essentiels, permettant de connecter jusqu'à trois écrans, un clavier, une souris, des haut-parleurs/casque, un stockage de données externe, une alimentation et le réseau LAN. Le bloc d'alimentation 24 W inclus est nécessaire au fonctionnement de la station d'accueil. Grâce à la prise en charge de la fonction USB Power Delivery, l'adaptateur d'alimentation USB Type C d'un ordinateur portable peut être utilisé en plus pour fournir jusqu'à 100 W afin d'alimenter et de charger l'ordinateur portable.

Contenu de l'emballage

• Docking station USB-C pour Laptop
  • Câble USB 3.2 Gen 1 Type C (env. 0.5m)
• Alimentation multi-pays 12V 2A avec connecteur DC (5.5mm/2.5mm)
• Support pour la station d'accueil
• Ce manuel

Spécifications

• Interface hôte: USB 3.2 / 3.1 Gen 1 / USB 3.0 (Type C) avec Upstream Power Delivery jusqu'à 100W
• Connecte un écran HDMI et/ou 2 écrans DP à votre notebook/PC
• Résolutions max. (un seul écran) : 5120x2880 60Hz (DP), 3840x2160 60Hz (HDMI)
• Résolutions max. pour l'utilisation simultanée de deux écrans : 5120x2880 60Hz (DP) et 3840x2160 60Hz (HDMI)
• Résolutions max. pour l'utilisation simultanée de trois écrans : 3480x2160 30Hz (HDMI) & 4K 60Hz (DP) et 4K 30Hz (DP)
  • Hub USB 3.2 / 3.1 Gen 1 / USB 3.0 5Gbit/s 4 ports : 3x USB Type A et 1x USB Type C
• 1x port USB Type C Power Delivery (PD 3.0 jusqu'à 20V / 5A)
• Prise en charge Gigabit Ethernet 10/100/1000Mbit/s
  • 1x slot SD 1x slot Micro SD
  • 1x port audio combo (1x in, 1x out)
• Chipsets : VL103R, VL171, 2x VL817 S, VMM5320, RTL8153B, GL3224, HS-100B
• Compatible avec les ordinateurs avec interface USB 3.2/Thunderbolt 3/4 Type C et prenant en charge la fonction DisplayPort Alternate mode

Installation & Utilisation

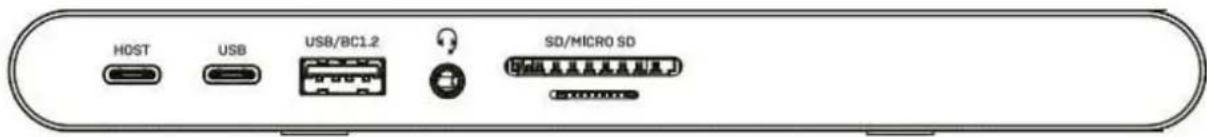

Panneau avant

HOST USB USB/BC1.2 SD/MICRO SD

• Hôte : Connectez une source de type C (c'est-à-dire un ordinateur portable ou une tablette) à l'aide d'un câble USB 3.2 / 3.1 Gen1 ou supérieur de type C mâle-mâle. Remarque : la source de type C connectée doit prendre en charge le mode DisplayPort Alternate ; elle peut également être alimentée par le port PD 3.0 en connectant un bloc d'alimentation PD de type C (non fourni).
• USB : Connexion de périphériques USB de type C (prise en charge jusqu'à 5 Gbit/s).
• USB/BC 1.2 : Connexion de périphériques USB de type A (prise en charge jusqu'à 5 Gbit/s et charge de batterie 1.2 pour une charge rapide).
• AUDIO : Entrée/sortie stéréo 3,5 mm pour connecter un casque, des haut-parleurs ou un microphone.
  • SD/MicroSD : lecteur de cartes pour les cartes SD et MicroSD.

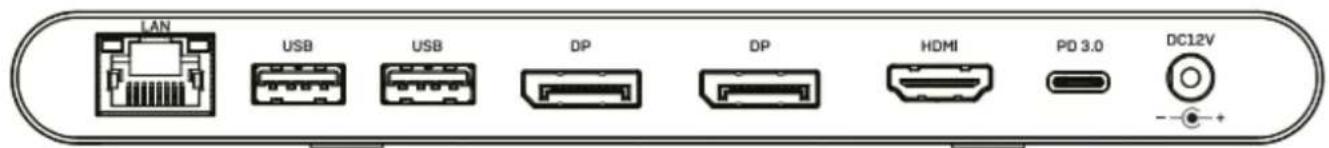

Panneau arrière

LAN USB USB DP DP HDMI PD 3.0 DC12V

• LAN : Connexion à un réseau LAN à l'aide d'un câble Cat.5e ou supérieur.
- USB : Connectez des périphériques USB de type A (support jusqu'à 5Gbit/s).
• DP : Connectez un moniteur DisplayPort à l'aide d'un câble DisplayPort mâle/mâle.
• HDMI : Connectez un moniteur HDMI à l'aide d'un câble HDMI mâle/mâle.
- PD 3.0 : Connectez une source d'alimentation PD de type C (celle de votre ordinateur portable ou de votre tablette, par exemple) pour alimenter l'ordinateur hôte.

Remarque : la source de type C connectée doit prendre en charge la fonction PD, la puissance de charge dépend de l'alimentation PD connectée (jusqu'à 100 W).

• DC 12V : Connectez l'alimentation 12V 2A incluse pour alimenter la station d'accueil.

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique et électronique. Chaque Etat membre de l'Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d'application correspondant à l'élimination des déchets électriques ou électroniques de votre pays.
