MANUALE UTENTE DST-Pro 5K XT Lindy

Istruzioni di sicurezza

! ATTENZIONE !

Per favore leggete la seguente informativa e conservate sempre questo documento con il prodotto.

La mancata osservanza di queste precauzione può causare seri infortuni o la morte per folgorazione, incendi o danneggiare il prodotto.

Toccare i componenti interni o un cavo danneggiato può causare uno shock elettrico che può condurre alla morte.

RISCHIO DI FOLGORAZIONE

Questo dispositivo ha un alimentatore a commutazione che può funzionare con tensioni di alimentazione all'interno del range 100...240 VAC. La fornitura comprende quattro adattatori AC per prese di tutto il mondo: Euro, UK, US/Giappone e Australia/Nuova Zelanda. Utilizzate l'adattatore AC appropriato e montatelo come mostrato nell'immagine, assicurandovi che sia fissato correttamente e che non si stacchi estraendolo dalla presa.

Per ridurre il rischio di incendi, folgorazione o danni:

• Non aprite il prodotto o l'alimentatore. Non esistono componenti utilizzabili all'interno.
• La riparazione o manutenzione del prodotto può essere effettuata solo da personale qualificato.
• Non utilizzare mai cavi danneggiati.
• Non fate entrare il prodotto in contatto con acqua e non utilizzatelo in luoghi umidi.
- Questo prodotto è pensato esclusivamente per l'uso in ambienti interni.
- Non posizionate il prodotto nelle vicinanze di sorgenti di calore. Installatelo sempre in luoghi ben ventilati.
• Non appoggiate oggetti pesanti sul prodotto o sui cavi.
- Vi preghiamo di assicurarvi che ogni adattatore sia fermamente inserito e bloccato in sede prima di collegarlo a una presa di corrente.

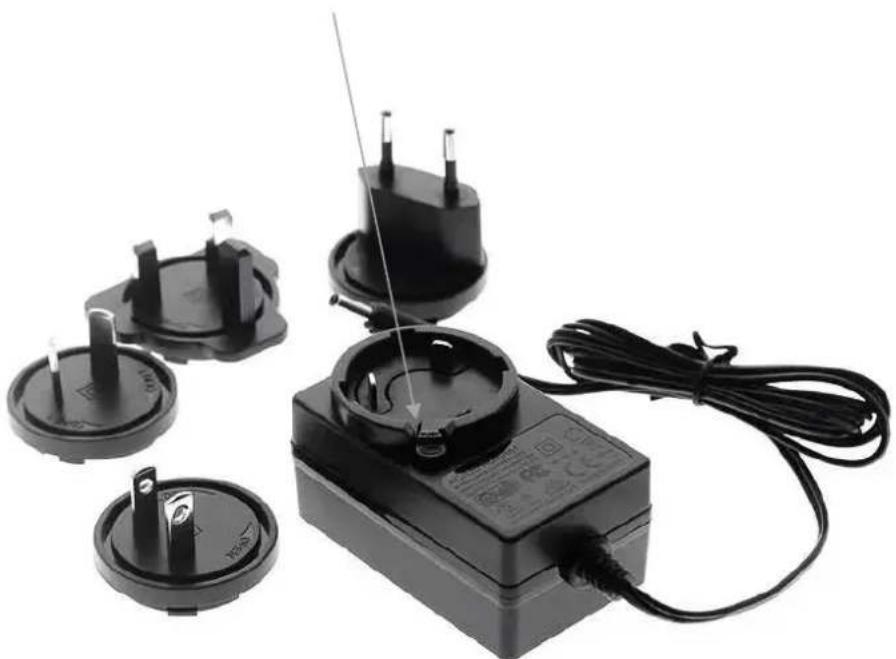

Istruzioni per l'uso dell'alimentatore

Inserire l'adattatore desiderato nella sede dell'alimentatore e agganciarlo. Per rimuovere l'adattatore tenere premuto il pulsante di rilascio ed estrarre l'adattatore.

Vi ringraziamo per aver acquistato la Docking Station per Laptop USB C. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni.

La Docking Station per Laptop USB C di Lindy è dotata di tutte le interfacce necessarie per una postazione di lavoro standard, il che la rende un'ottima soluzione salvaspazio per qualsiasi ambiente desktop o smart working. Collegando un singolo cavo USB 3.2 Tipo C a un notebook è possibile accedere rapidamente a una varietà di porte indispensabili, che a loro volta possono essere collegate a un massimo di tre display, tastiera, mouse, altoparlanti/cuffie, memorie esterne, alimentazione e LAN. L'alimentatore da 24W incluso è necessario per la piena funzionalità della Docking Station. Con il supporto per USB Power Delivery, l'adattatore di alimentazione USB di tipo C di un laptop può essere utilizzato in aggiunta per fornire fino a 100W per alimentare e caricare il laptop.

Contenuto della confezione

• Docking Station per laptop USB C
  • Cavo USB 3.2 Gen 1 Tipo C (circa 0.5m)
• Alimentatore multi-country 12V 2A con connettore DC (5.5mm/2.5mm)
  • Supporto per Docking Station
• Questo manuale

Specifiche

• Interfaccia host: USB 3.2 / 3.1 Gen 1 / USB 3.0 (Tipo C) con Power Delivery fino a 100W
• Collega un HDMI e/o 2 display DP al tuo notebook/PC
• Risoluzioni massime (display singolo): 5120x2880 60Hz (DP), 3840x2160 60Hz (HDMI)
• Risoluzione massima per l'uso simultaneo di due display: 5120x2880 60Hz (DP) e 3840x2160 60Hz (HDMI)
• Risoluzione massima per l'uso simultaneo di tre display: 3480x2160 30Hz (HDMI) & 4K 60Hz (DP) e 4K 30Hz (DP)
• Hub 4 porte USB 3.2 / 3.1 Gen 1 / USB 3.0 5Gbps: 3x USB Tipo A e 1x USB Tipo C
  • 1 porta USB Tipo C Power Delivery (PD 3.0 fino a 20V / 5A)
  • Supporta Gigabit Ethernet 10/100/1000Mbps
  • 1 slot SD e 1 slot Micro SD
  • 1 porta audio combinata (1x in, 1x out)
• Chipset: VL103R, VL170, 2x VL817, VMM5310, AX88179A, NS1081, HS-100B
• Compatibile con PC con interfaccia USB 3.2/Thunderbolt 3 Tipo C e DisplayPort Alternate mode

Installazione e funzionamento

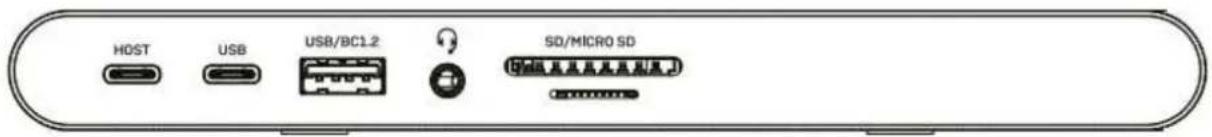

Anteriore:

HOST USB USB/BC1.2 SD/MICRO SD

• Host: Collegare una sorgente di tipo C (ad es. laptop o tablet) utilizzando un cavo USB 3.2 / 3.1 Gen1 o superiore di tipo C maschio-maschio. Nota bene: la sorgente di tipo C collegata deve supportare la modalità DisplayPort Alternate; può anche essere alimentata dalla porta PD 3.0 collegando un alimentatore PD di tipo C (non incluso).
  • USB: Collega dispositivi USB di tipo C (supporto fino a 5Gbps).
• USB/BC 1.2: collega dispositivi USB di tipo A (supporto fino a 5Gbps e Battery Charging 1.2 per la ricarica rapida).
  • AUDIO: ingresso/uscita stereo da 3,5 mm per collegare cuffie, altoparlanti o microfono.
  • SD/MicroSD: lettore di schede SD e microSD.

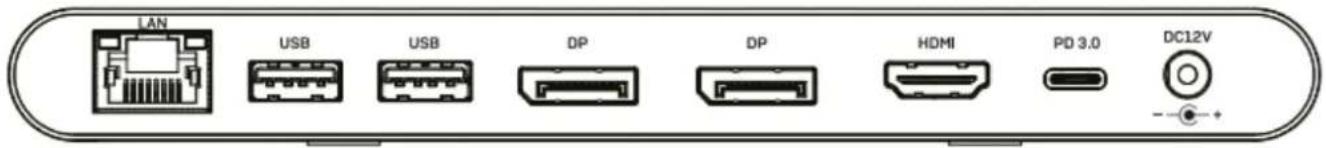

Retro:

LAN USB USB DP DP HDMI PD 3.0 DC12V

• LAN: Collegare a una rete LAN utilizzando un cavo Cat.5e o superiore.
- USB: Collegare dispositivi USB di tipo A (supporto fino a 5Gbps).
- DP: collegare un monitor DisplayPort utilizzando un cavo DisplayPort maschio-maschio.
- HDMI: collegare un monitor HDMI utilizzando un cavo HDMI maschio-maschio.
- PD 3.0: Collegare un alimentatore PD di tipo C (ad es. del laptop o del tablet) per fornire alimentazione al computer host.
Nota bene: la sorgente di tipo C collegata deve supportare PD, la potenza di carica dipende dall'alimentatore PD collegato (fino a 100W).
- DC 12V: collegare l'alimentatore da 12V 2A incluso per alimentare la docking station.

Nel 2006 l'unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste apparecchiature, devono essere riciclate. Ogni stato membro dell'EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
