MODE D'EMPLOI LX796 LANDXCAPE
ATTENTION: Lisez toutes les mises en garde et toutes les instructions. Le non-respect des mises en garde et des instructions peut être à l'origine d'électrocutions, d'incendies et/ou de blessures graves.
Lisez attentivement le manuel d'utilisation afin d'utiliser l'appareil d'une manière sécurisée. Gardez le mode d'emploi et les mises en garde pour pouvoir vous y référer ultérieurement.
Installation du Landxcape™
Le Landxcape ^™ est facile à installer. L'ensemble de la procédure est très rapide, mais dépend de la taille de votre jardin. Comme tout le monde, vous n'aimez pas perdre votre précieux temps à tondre votre pelouse. Le Landxcape ^™ démontrera être un bon investissement, en vous offrant des années de soin de votre pelouse.
La vidéo de démonstration d'installation est disponible sur notre site www.landxcape-robotics.com.
Le Landxcape™ adore bouger
Il est conçu pour tondre fréquemment la pelouse de manière à la garder plus belle et plus saine que jamais auparavant. Selon la taille de votre pelouse, le Landscape™ peut être programmé de manière à travailler à n'importe quel moment et avec n'importe quelle fréquence, sans aucune limitation. Il est là pour travailler à votre place!

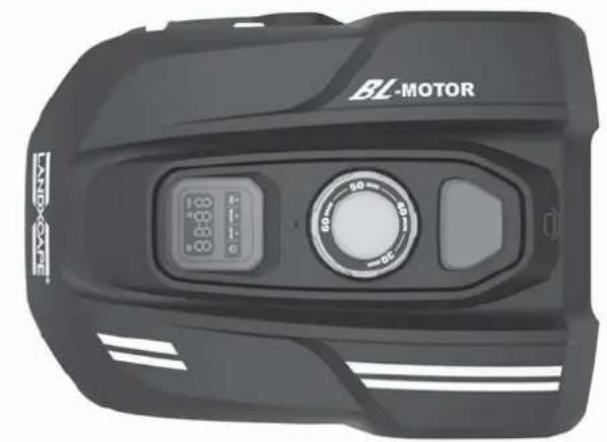

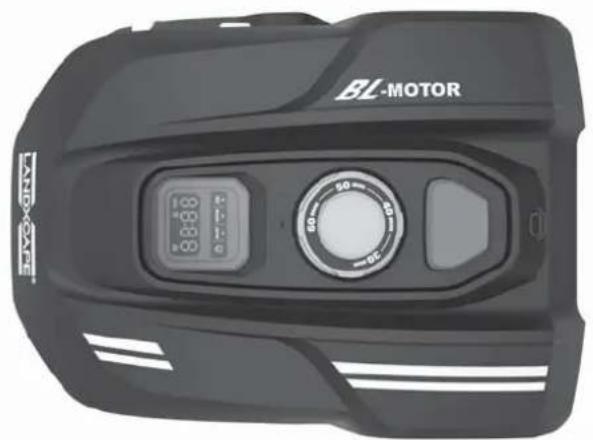

Préparation
Avant de commencer l'installation, lisez attentivement ce Guide d'installation dans son ensemble. Dessiner un croquis de la zone de travail en incluant tous les obstacles vous permettra de voir plus facilement les positions idéales pour le socle de recharge et le parcours d'acheminement des câbles périphériques.
Contenu
Adaptateur d'alimentation Connecteur
Jauge de distance du fil-barrière
Guide d'installation
Conditions de garantieMode d'emploi
De votre garage
Ciseaux Marteau Mètreruban
La nouvelle demeure du Landxcape™: votre jardin
Pour commencer, examinons en détail ce qui sera la nouvelle demeure de votre Landxcape™: votre jardin. Faisons le tri entre les endroits où il pourra aller et les endroits qu'il devra éviter.

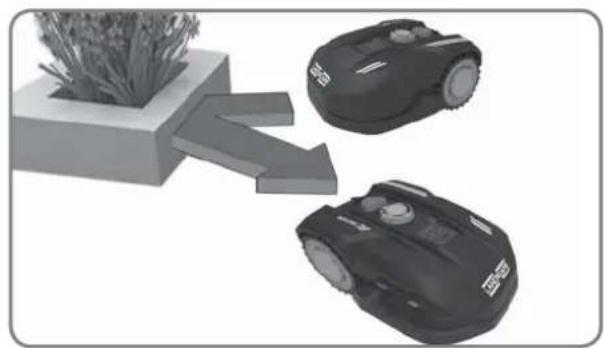

Lorsqu'il heurte un obstacle rigide et stable dont la hauteur est supérieure à 10 cm (ex: un mur ou une barrière), le Landxcape™ s'arrête et s'en écarte.
Rochers
Les rochers suffisamment lourds pour ne pas être déplacés par le Landxcape™ ne constituent pas des obstacles à risque. Cependant, si un rocher comporte un plan incliné sur lequel le Landxcape™ risquerait de monter, enlevez-le ou excluez-le de la zone de travail.
Allées
Si les allées sont au même niveau que le gazon et ne comportent aucune surface saillante, le Landxcape™ peut passer dessus en toute sécurité. Si vous souhaitez que le Landxcape™ évite une allée, un espace de 10cm* suffit entre l'allée et le fil-barrière.
Si l'allée est recouverte de gravier, ne laissez pas le Landxcape™ rouler dessus: pour mesurer une distance de 26 cm* entre le fil et le bord.
* C'est la distance recommandée. Utilisez la jauge de distance fournie pour assurer une bonne installation.
Parterres, bassins, étangs...
Il va de soi que vous ne voulez pas que le Landxcape™ tonde vos fleurs, de même que vous ne souhaitez pas le voir tomber dans l'eau! Ces endroits sont donc à éviter.
En outre, les obstacles de 2 à 10 cm de haut doivent être exclus du périmètre de fonctionnement du Landscape™.

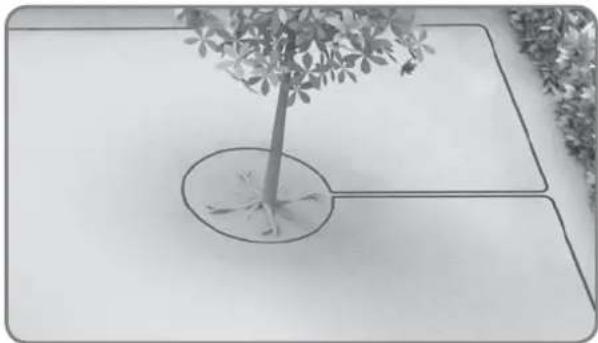

Arbres
Si des racines dépassent du sol, il est cependant préférable que le Landxcape™ évite cette zone car il risquerait d'abîmer les racines.
Creux et bosses
Dans le cas de creux importants (plus hauts que 2 cm) ou de bosses volumineuses (plus larges que 10 cm et plus profondes que 2,5 cm), vérifiez s'il existe un risque que la lame touche le sol ou si le Landxcape™ va rester coincé dessus ; si c'est le cas, réduisez l'inclinaison des pentes ou excluez cette surface de la zone de travail du Landxcape™.
Pentes
Le Landscape™ est en mesure de monter des pentes de 35 % (20°)**; toute pente plus raide doit donc être évitée.
Donc, la pente sera:
35cm (Élévation)
100cm (Longueur)
=35% (Pente)

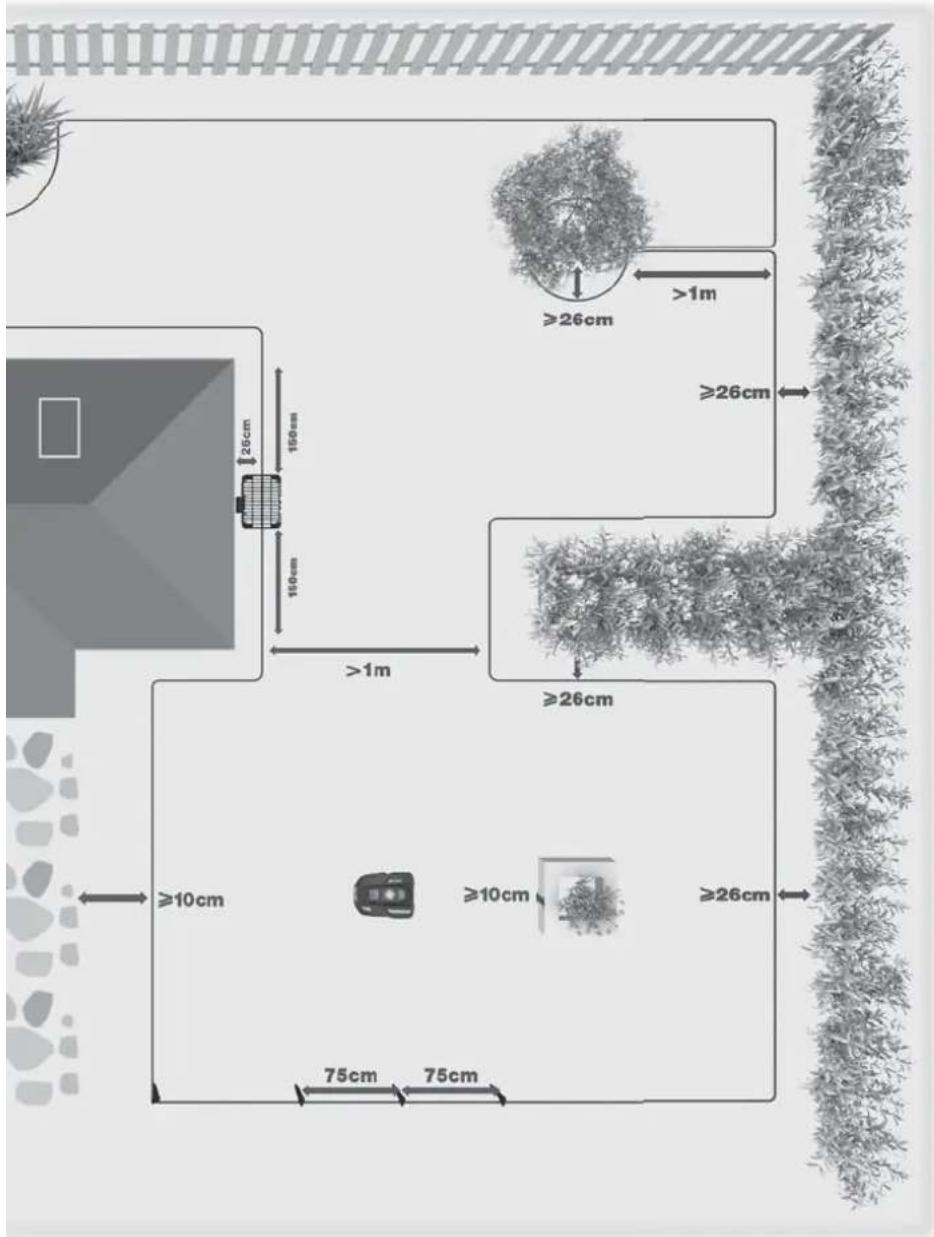

Pose du câble périphérique sur les pentes
Le câble périphérique supérieur NE DOIT PAS être placé sur des pentes plus raides que 35 % (20°). Le câble périphérique supérieur doit être placé à une distance d'au moins 26 cm des obstacles. Le câble périphérique inférieur NE DOIT PAS être placé sur des pentes plus raides que 17 % (10°). Le câble périphérique inférieur doit être placé à une distance d'au moins 40cm des obstacles lorsqu'il est positionné sur une pente à 17 %.
REMARQUE: Le câble périphérique inférieur ne peut pas être posé sur une pente supérieure à 17 %, sinon le Landscape™ glissera et dépassera le câble, en particulier en cas de gazon mouillé.
Votre Landscape™ a besoin de savoir où il est censé tondre. Il est donc indispensable de délimiter sa zone de travail grâce au fil fourni, qui constituera une sorte de barrière invisible. Ce fil permettra également de guider le Landscape™ vers son socle de recharge.
"Attention: Dans certaines conditions, des champs magnétiques supplémentaires générés par des barres d'armature (renforcement en acier dans le béton), que l'on trouve souvent dans des constructions souterraines comme un parking ou un hangar souterrain, peuvent perturber la navigation des robots tondeuses à gazon."
Si votre voisin utilise également un Landscape™, laissez un espace d'au moins 1 m entre le fil-barrière et la propriété voisine.
1. Mise en place de la station de charge
Identifiez une surface plane pour installer la station de charge. L'endroit doit être sec et à l'abri de la lumière du soleil. L'adaptateur doit être monté sur le mur.
Le socle de recharge du Landxcape™ peut être placé contre le mur ou la barrière, en plaçant les composants de recharge face à votre pelouse. Mettez-le à l'ombre si possible: les batteries se rechargent mieux dans un endroit frais. Laissez un câble périphérique droit, d'au moins 150cm de long sans obstacle à gauche et à droite du socle de recharge. Le transformateur et la prise électrique ne doivent en aucun cas être exposés à l'humidité.
Vous pouvez maintenant fixer définitivement la base de chargement sur le sol en resserrant les tiges de maintien de la base fournies avec la clé hexagonale incluse.
REMARQUE : Le câble périphérique de chaque côté de la station de charge doit s'étendre tout droit sur une longueur de 150cm sans angles ni obstacles afin d'assurer le bon retour à la station de charge.
La station de recharge doit être positionnée sur un sol relativement plat. Elle ne doit pas être placée sur une surface inclinée ou à un endroit qui fait basculer son plateau.

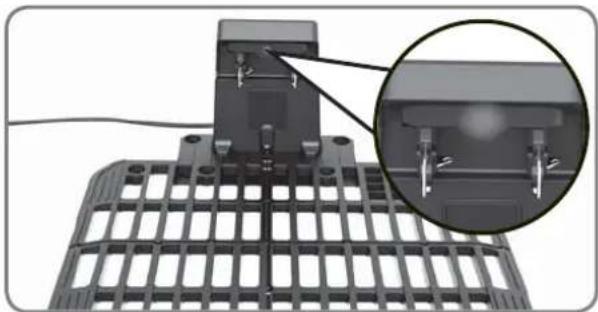

2. Chargement de Landxcape™ avant la première utilisation

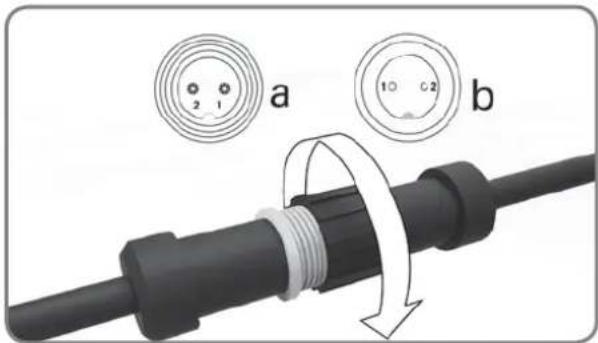

Lors de la connexion du cordon d'alimentation du socle de recharge à l'adaptateur, alignez l'encoche du connecteur du câble (b) avec la rainure située sur le connecteur du transformateur (a).
Puis, branchez l'adaptateur à la prise de courant. La LED sur la station de charge s'allume en vert. Placez manuellement la Landscape™ dans la base de charge alors que la Landscape™ est éteinte. L'indicateur lumineux vert clignote sur la base de charge. Landscape™ commencera à se charger.
Si le câble d'alimentation passe par la zone de travail, vous pouvez éventuellement l'enterrer si nécessaire.
REMARQUE : Si vous souhaitez brancher l'adaptateur à une prise électrique intérieure, vous devez faire passer le cordon d'alimentation à travers l'orifice dans le mur.

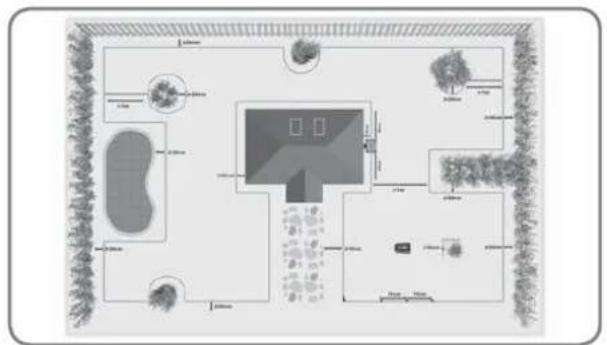

3. Pose du fil-barrière
Lors de la première fixation du câble périphérique, il est recommandé d'utiliser une tondeuse traditionnelle ou un coupe-bordure pour couper l'herbe le long de la limite. Puis, le câble peut être posé le plus près possible du sol pour éviter que le Landscape™ ne le coupe accidentellement. Le fil-barrière est électrifié avec une tension très basse et est donc totalement inoffensif pour les personnes et les animaux domestiques.

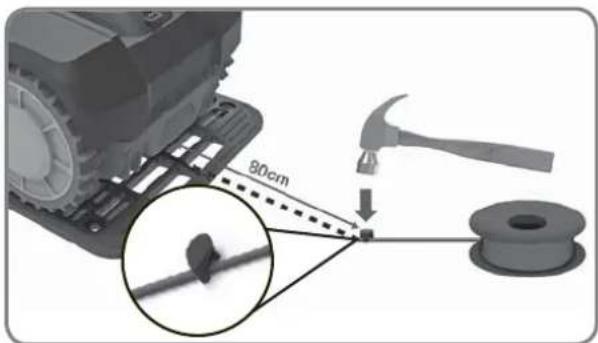

Tirez environ 80 cm de câble périphérique et fixez-le au sol à proximité de la station de charge. Cette extrémité du câble périphérique (câble INTERNE) sera ensuite connectée à la borne NOIRE après avoir fixé le câble périphérique avec des piquets.
REMARQUE: Le câble périphérique étendu ne doit pas dépasser 400m sinon cela pourrait entraîner un défaut du signal.
4. Finalisation de la configuration du câble périphérique
Installez le câble périphérique autour de la zone de travail.
Après avoir fixé le cablepéripherique avec des piquets, éloignez

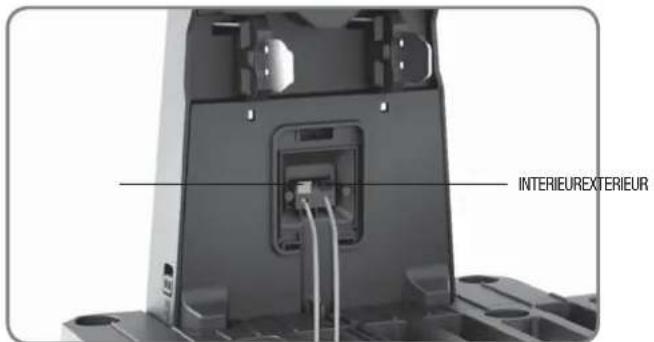

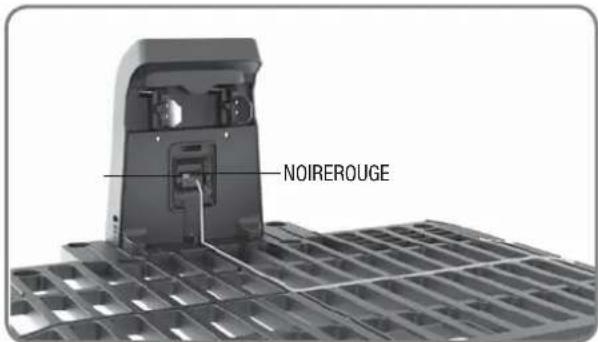

Landxcape™ de la station de charge. Placez le câble périphérique dans la station de charge, laissez une longueur de câble périphérique (câble EXTERNE) d'environ 80 cm puis coupez-le. Insérez les deux extrémités dans les rainures de la station de charge. Enlevez la gaine en plastique sur l'extrémité des deux câbles (sur environ 1 cm), puis connectez l'extrémité nue du câble INTERNE en métalsur la borne NOIRE et l'extrémité du câble EXTERNE sur la borne ROUGE.
REMARQUE : Si vous devez rallonger le câble périphérique, veuillez consulter les instructions du mode d'emploi au chapitre « Relier le câble périphérique ».

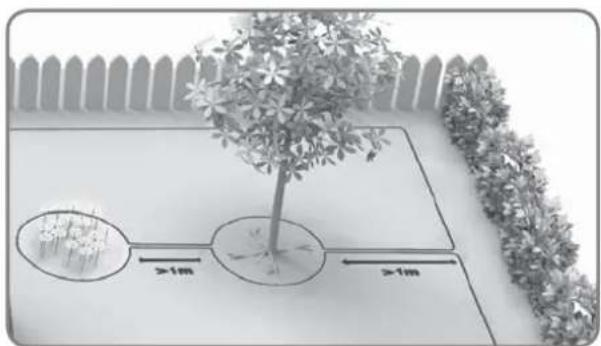

En cas de cas de deux îles proches l'une de l'autre, il conviendrait d'étendre le câble tel qu'illustré sur l'image.
Le Landscape™ peut se déplacer librement sur le câble périphérique entre les îles et la limite de tonte.

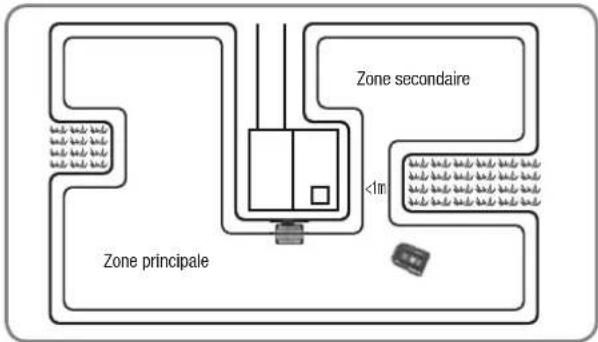

Si votre jardin est composé de plusieurs zones reliées entre elles par un couloir, le couloir doit mesurer au moins 1 mètre de large. Si la largeur du couloir est inférieure à 1 mètre, Landxcape™ ne circulera pas facilement. Dans ce cas, il est recommandé de définir une zone principale et une zone secondaire. Le câble périphérique doit être placé comme illustré dans l'image. Pour couper l'herbe dans la zone secondaire, prenez Landxcape™ puis transportez-la manuellement dans la zone secondaire. Landxcape™ tondra sans problème mais vous devez la rapporter à la station de charge lorsque la batterie est épuisée.
Vérification
Avant de commencer à utiliser l'appareil, vous devez vous assurer que la zone de travail ne comporte aucun objet étranger (ex: jouets, branches etc.).
-

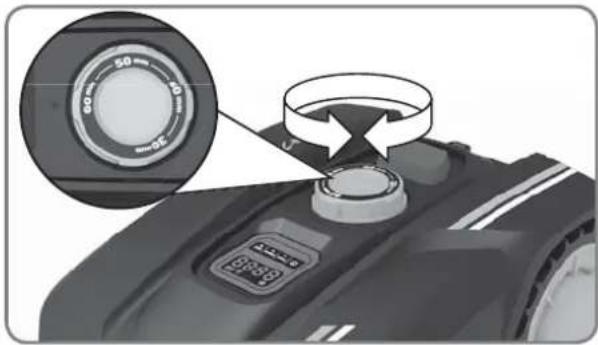

Régler la hauteur de coupe au niveau le plus élevé (60 mm).
-
Placez Landxcape™ à quelques mètres devant la station de charge.
-
Appuyez sur jusqu'à ce que Landscape ™ s'allume. Pour la première utilisation, entrez le code PIN par défaut 0000 en appuyant 🔒 quatre fois sur la touche lorsque le chiffre 0 clignote.
REMARQUE: Activez Landscape™, tous les voyants sur l'écran seront allumés et puis désactivez-le. Vérifiez s'il y a des voyants endommagés. Il est recommandé de couvrir l'écran par votre main en cas de fort soleil à l'extérieur.
REMARQUE: Landxcape™ se désactivera s'il ne reçoit aucun de signal d'entrée dans 30 secondes après avoir été activé. Si vous ne réussissez pas d'entrer le correct code PIN pour trois fois, l'alerte de Landxcape™ sera lancé en "di-di" et puis l'appareil se désactivera.
À titre indicatif uniquement

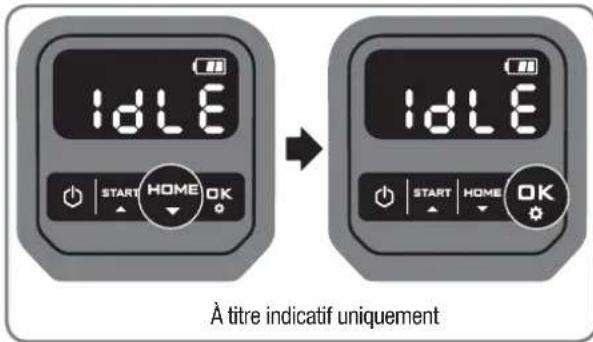

- Appuyez sur home puis 1ur renvoyer Landxcape ™à la station de charger. Landxcape™ suivra le câble périphérique jusqu'à la station de charge.
- Réglez avec précision la forme du contour du câble périphérique si besoin.
REMARQUE : En cas de rupture du câble périphérique au cours des essais ou en cas de devoir rallonger le câble, veuillez vous reporter à la section « Jonction du câble périphérique » dans le Mode d'emploi pour obtenir des instructions sur la façon de procéder.
Vérifiez l'état de l'indicateur lumineux LED sur le socle de recharge.
Si le test de vérification s'est déroulé sans problème, vous pouvez commencer à tondre en appuyant sur START puis OK
Si un problème survient pendant le temps de vérification, veuillez consulter le « Manuel du propriétaire – Dépannage ».
| Indicateur lumineux LED sur le socle de recharge | État Action | |
| Le voyant ne s'allume pas. Absence d'alimentation. | Vérifiez si le cordon d'alimentation est bien relié au chargeur et si le chargeur est branché à une source de courant correcte. |
| Voyant vert allumé | Le câble périphérique est correctement branché ; complètement chargé | / |
| Rouge allumée | Le fil-barrière n'est pas connecté. Vérifiez que le câble l'est pas. | le périphérique n'est pas cassé. |
| L'alimentation est bien branchée, mais le câble ne l'est pas. | Vérifiez et rebranchez le câble.Vérifiez que le câble périphérique n'est pas cassé. |
| Lumière verte clignotante Le chargement de Landxcape ^TM est automatique. / | |
ATTENTION
- Si le Landxcape ^TM se trouve à l'extérieur de son périmètre, il ne se déplacera pas, et l'écran indiquera l'erreur « - ∈ 1 - ». Remettez-le dans son périmètre et répétez le Vérification.
- Si votre Landxcape ™ se trouve à l'intérieur de son périmètre, mais que l'écran indique « - E : », reportez-vous à « Messages d'erreurs » dans le Mode d'emploi pour voir de possibles solutions.
- Le Landxcape ^TM doit rester allumé en permanence. Si vous devez l'éteindre, n'oubliez pas de le remettre dans son périmètre avant de le rallumer.
- Si votre Landxcape ^TM cesse de fonctionner, redémarrez-le simplement et utilisez-le comme vous le feriez normalement.
Réglage
Premièrement, réglez la hauteur après le coupage du gazon selon votre besoin et vous pouvez manuellement effectuer le réglage de programme.
REMARQUE: En cas de réglage du programme manuel, Landxcape™ entrera dans la page Standby s'il ne reçoit pas de signal d'entrée de l'utilisateur dans 30 secondes.
[1] Changer le code PIN
Pour changer le code PIN, maintenez d'appuyer sur les deux boutons
START & HOURS même temps pendant 5 secondes. L'icône se en clignotement et "P in1" sera le même. Ensuite, le premier chiffre sera en clignotement, utilisez-le ou HOURS bisissez le chiffre que vous voulez et appuyez pour OK confirmer. Le prochain chiffre sera en clignotement. Utilisez cette méthode pour compléter les autres chiffres. Par exemple, le nouveau code PIN sera 0326. Après, P in2" sera en clignotement, ainsi que son premier chiffre. Utilisez la même méthode pour entrer le nouveau code PIN que vous configurez (dans cet exemple, 0326). Le "P sera en clignotement sur l'écran. Votre code PIN est changé avec réussite.
2. Régler l'année, la date et l'heure
Régler l'année, la date et l'heure, et les autres réglages obligatoires. Si vous n'effectuez pas ces réglages, le calendrier sera influence dans des réglages suivants. Ces réglages doivent être effetués par l'ordre : l'année, la date et l'heure. Pour régler l'année, appuyez pendant 3 secondes jusqu'à l'icône et un chiffre clignotant sur l'écran, par exemple 2018 Utilisez-le CHIMING sez l'année que vous voulez. Appuyer pour confirmer et finir le réglage de l'année.
En outre, l'icône sera en clignotement de nouveau et un nombre sera présenté sur l'écran qui indique la date, par exemple 09.29, pour le 29 septembre. Si 09 est en clignotement, utilisez-le START HOME choisissez le nombre et appuyez pour OK confirmer. Et après, 28 sera en clignotement. Utilisez la même méthode pour choisir le nombre et appuyer pour OK confirmer et finir le réglage de la date.
Après, l'icône se mettra en clignotement et l'heure sera présnetée, par exemple 1408. Si4 en clignotement, utilisez-le START ou HOME choisissez le nombre et appuyer pour confirmer. Et puis de clignotement, utilisez la même méthode pour choisir le chiffre et appuyer pour confirmer. Voila la fin de réglage du temps, et Landscape™ entera la page Standby.
3. Définir la zone de travail
Appuyez pendant 3 secondes. Icône signotant, appuyez . OK chiffre sera en clignotement sur l'écran, par exemple R SO ce qui est la zone de gazon. Le temps de travail sera automatiquement réglé selon la superfice de votre jardin. Utilisez ou HOGKE gez la zone de gazon (la zone sera augmenter / diminuer de 50m² chaque fois que est appuyé), et appuyez pour confirmer. Landscape™ entera la page Standby.
4. Changer l'heure de début par défaut
L'heure de début par défaut à 9:00 peut être changée à toute autre heure en appuyant les deux boutons START & SNOMème temps jusqu'à un bruit "ding".
Par exemple, appuyez les deux START & SBOUCHS à 14:05, et votre Landxcape™ se lancera à 14:05.
À titre indicatif uniquement
À titre indicatif uniquement
Page de veille
À titre indicatif uniquement
À titre indicatif uniquement
À titre indicatif uniquement
