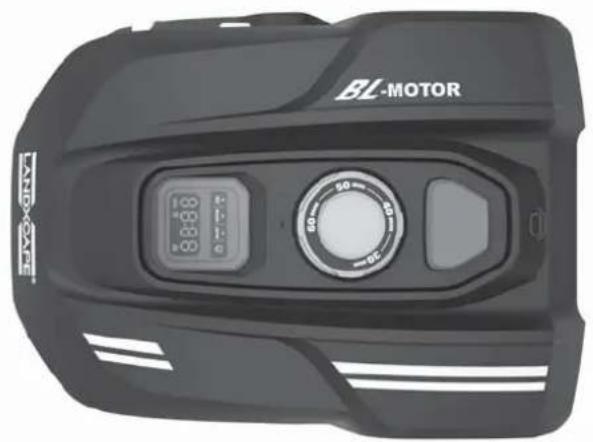

BEDIENUNGSANLEITUNG LX796 LANDXCAPE

Originalbetriebsanleitung

WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursa-

chen.

Lesen Sie die Bedienungsanleitung zum sicheren Betrieb des Gerätes aufmerksam durch.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

So installieren Sie Ihren Landxcape™

Die Installation des Landxcape ^™ ist ganz einfach. Je nach Größe Ihres Gartens nimmt der ganze Vorgang nur kurze Zeit in Anspruch. Wahrscheinlich hassen Sie es so wie wir, Ihre kostbare Freizeit damit zu vergeuden, den Rasen zu mähen. Der Landxcape ^™ wird sich als großartige Investition erweisen und Ihren Rasen viele Jahre lang pflegen.

Sie können das Demo-Video zur Installation unter www.landxcape-robotics.com ansehen.

Der Landxcape™ liebt das Mähen

Er ist zum häufigen Mähen bestimmt - er hält Ihren Rasen gesund und dieser wird gepflegter aussehen als je zuvor. Je nach Größe des Rasens kann der Landxcape™ so programmiert werden, dass er zu jeder beliebigen Zeit und mit jeder beliebigen Frequenz uneingeschränkt arbeitet. Er ist dazu da, für Sie zu arbeiten.

Vorbereitung

Bevor Sie mit der Installation beginnen, lesen Sie diesen kompletten Installationsleitfaden sorgfältig durch. Mithilfe einer Skizze für den Arbeitsbereich, einschließlich aller Hindernisse, können Sie die idealen Positionen für die Ladestation und Positionen zur Verlegung des Begrenzungskabels ideal bestimmen.

Im Lieferumfang

Innensechskantschlüssel Ersatzmesser

Begrenzungskabelrolle

Netzteil Verbindungsstück

Begrenzungskabel-Abstandlehre

Installationsanleitung

Garantieerklärung Benutzerhandbuch

Aus Ihrem Schuppen

Schere Hammer Bandmaß

Landxcape™s neues Zuhause: Ihr Garten

Lassen Sie uns zunächst einen Blick auf das neue Zuhause Ihres Landscape™ werfen: Ihren Garten. Betrachten wir uns insbesondere die Stellen, die der Landscape™ problemlos befahren kann – und welche er besser meiden sollte.

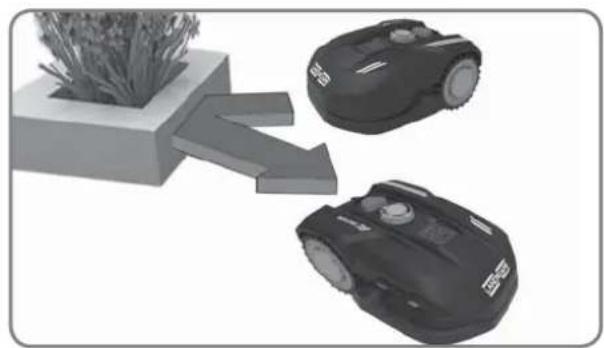

Hindernisse, die zu Kollisionen einladen

Bei festen, stabilen Hindernissen, die höher als 10 cm sind (wie Mauern oder Zäune) hält Ihr Landscape™ einfach an und fährt in eine andere Richtung.

Steine

Steine, die so schwer sind, dass sie nicht vom Landxcape ^™ umgeworfen oder verschoben werden können, sind kein Problem. Falls Steine aber wie eine Rampe wirken und den Landxcape ^™ zum Klettern verleiten könnten, sollten diese entweder entfernt oder aus dem Arbeitsbereich ausgeschlossen werden.

Zufahrten und Fahrwege

Wenn Ihre Zufahrt auf einer Ebene mit dem Rasen liegt, also nicht darüber hinaus ragt, kann sie vom Landxcape™ problemlos überfahren werden. Wenn Sie wollen, dass der Landxcape™ Ihre Einfahrt vermeidet, benötigen Sie nur einen Zwischenraum von 10 cm* zwischen dem Begrenzungsdraht und der Einfahrt.

Mit Kies bedeckte Zufahrten sollten nicht vom Landxcape ^™ überfahren werden. wobei ein Zwischenraum von 26 cm* zwischen dem Begrenzungsdraht und der Einfahrt eingehalten werden soll.

* Dies ist ein empfohlener Abstand. Sorgen Sie mit der mitgelieferten Abstandlehre für die richtigen Entfernungen.

Blumenbeete, Teiche, Pools...

Sie möchten ganz bestimmt nicht, dass Ihr Landscape™ die Blumen mäht oder ein Vollbad nimmt. Daher sollten solche Stellen gemieden werden.

Außerdem sollten Hindernisse, die 2 - 10 cm hoch sind, auch vom Betriebsbereich des Landxcape ^™ ausgeschlossen werden.

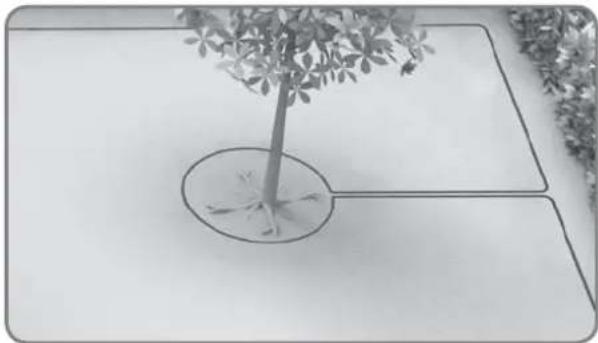

Bäume

Falls aber Wurzeln aus dem Boden ragen, sollte der Landxcape™ solche Stellen meiden, damit die Wurzeln nicht geschädigt werden.

Senken und Buckel

Beachten Sie bei großen Buckeln (höher als 2 cm) oder Senken (breiter als 10 cm und tiefer als 2,5 cm), dass die Klingen nicht den Boden berühren oder wenn der Landscape™ daran hängen bleiben würde; ist das der Fall, begradigen Sie die Unebenheiten oder schließen Sie diese Bereiche beim Betrieb des Landscape™ aus.

Steigungen

Ihr Landscape™ bewältigt Steigungen bis 35% (20°)** problemlos; meiden Sie daher einfach alles, was steiler ist.

\*\* Wie berechne ich das Gefälle meiner Wiese?

Demnach wäre das Gefälle:

$$ \frac {35 \text {cm (Steigung)}}{100 \text {cm (Länge)}} = 35 \% (\text {Gefälle}) $$

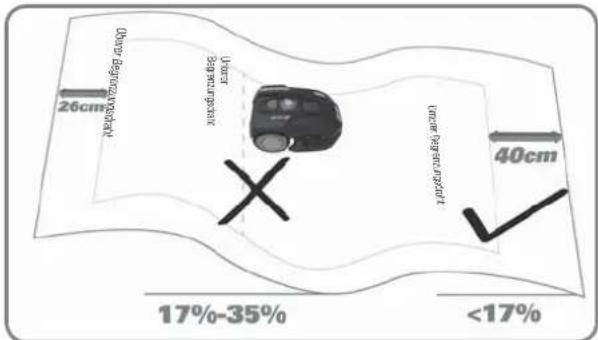

Verlegung des Begrenzungsdrahtes auf Steigungen

Der obere Begrenzungsdraht sollte NICHT auf Gefällen verlegt werden, die 35% (20°) überschreiten. Der Abstand zwischen dem oberen Begrenzungsdraht und etwaigen Hindernissen sollte mindestens 26 cm betragen. Der untere Begrenzungsdraht sollte NICHT auf Gefällen verlegt werden, die 17% (10°) überschreiten. Der Abstand zwischen dem unteren Begrenzungsdraht und etwaigen Hindernissen sollte mindestens 40 cm betragen, wenn er auf einer 17% igen Steigung verlegt wird.

Hinweis: Das untere Begrenzungskabel kann nicht über einen Steilhang verlegt werden, der eine Neigung über 17 % hat; anderenfalls kann der Landxcape™ wegrutschen und sich außerhalb des Kabelbereichs befinden, besonders wenn das Gras feucht ist.

Steigung 35cm Max. 35% Gefälle 100cm Länge

26cm Over Begrichts 17%-35% Umburg 40cm Umburg 17%-35% Umburg 40cm <17%

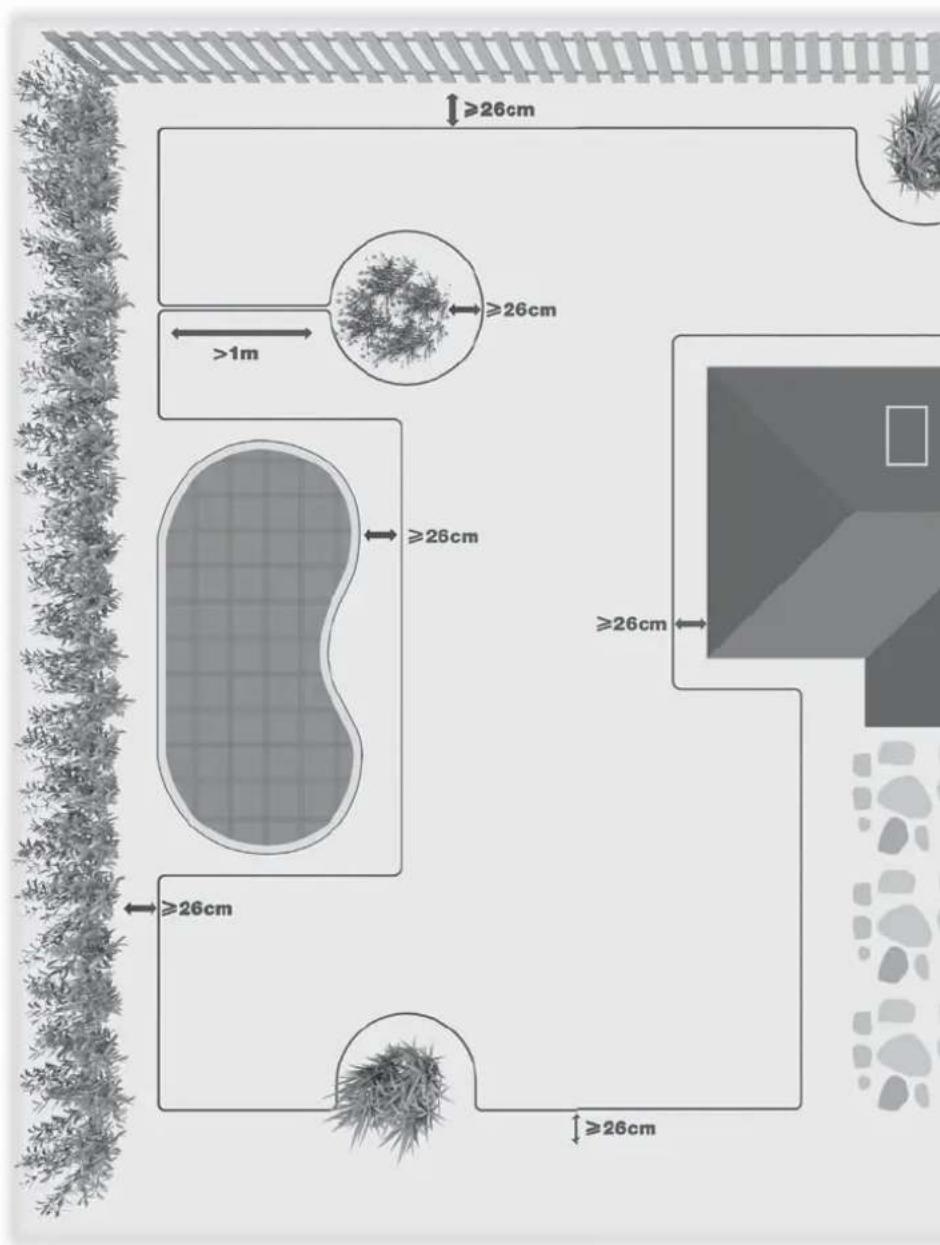

Überblick

In Landxcape™ muss wissen, wo er arbeiten soll. Daher müssen Sie seinen Arbeitsbereich begrenzen. Das Begrenzungskabel wirkt wie ein unsichtbarer Zaun. Dieses Kabel leitet Ihren Landxcape™ auch zurück zu seiner Ladebasis.

„HINWEIS: Zusätzliche, magnetische Felder, erzeugt durch Armierungseisen in unterirdischen Bauten, wie z.B. Einstellhallen oder Autogaragen, können unter Umständen bei Mährobotern Navigationsstörungen hervorrufen.“

Falls Ihr Nachbar ebenfalls einen Landxcape™ nutzt, müssen Sie einen Abstand von mindestens 1 m zwischen Ihrem Begrenzungskabel und dem des Nachbarn einhalten.

Suchen Sie einen flachen Untergrund für die Ladestation, die Stelle sollte trocken sein und nicht dem direkten Sonnenlicht ausgesetzt sein. Das Netzteil kann an der Wand montiert werden.

Die Ladestation des Landxcape™ darf an einer Wand oder einem Zaun platziert werden, wobei die Ladekomponenten zum Rasen zeigen müssen. Stellen Sie die Ladebasis wenn möglich im Schatten auf – Akkus lassen sich am besten an einem kühlen Ort aufladen. Sorgen Sie für ein gerades Begrenzungskabel, mindestens 150cm lang ohne Hindernisse links und rechts von der Ladebasis. Stellen Sie sicher, dass sich der Transformator und die Elektrosteckdose stets in einem trockenen Bereich befinden.

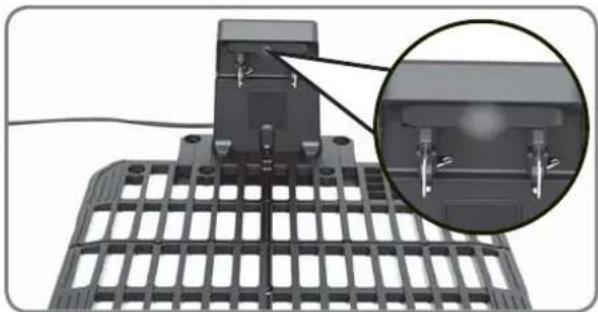

Sie können die Ladestation nun dauerhaft am Boden fixieren, indem Sie die mitgelieferten Basishalterungsstifte mit dem mitgelieferten Inbusschlüssel festdrehen.

HINWEIS: Das Begrenzungskabel sollt auf beiden Seiten der Ladestation für 150cm ohne Ecken oder Hindernisse gerade verlaufen, um ordnungsgemäßes Andocken zu gewährleisten.

Die Ladestation muss auf einem relativ ebenem Untergrund aufgestellt werden. Diese darf nicht auf einer geneigten Fläche oder an einem Ort positioniert werden, der die Platte biegt.

2. Landxcape™ vor Erstgebrauch aufladen

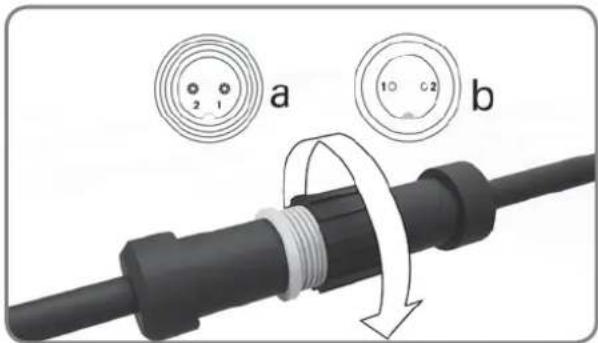

Wenn Sie das Netzkabel der Ladebasis an den Netzadapter anschließen, richten Sie die Nut am Netzstecker (b) mit der Rille im Netzadapter (a) aus. Verbinden Sie das Netzteil mit einer Steckdose. Die LED an der Ladestation wird grün aufleuchten. Docken Sie den Landxcape™ manuell an die Ladestation an, während der Landxcape™ ausgeschaltet ist. Die grüne LED auf der Ladestation blinkt. Der Landxcape™ beginnt mit dem Ladevorgang.

Falls das Netzkabel durch den Arbeitsbereich verlaufen sollte, können Sie es bei Bedarf eingraben.

HINWEIS: Wenn Sie das Netzteil in eine Innenraum-Steckdose anschließen, müssen Sie das Netzkabel durch das Loch in der Wand verlegen.

a b

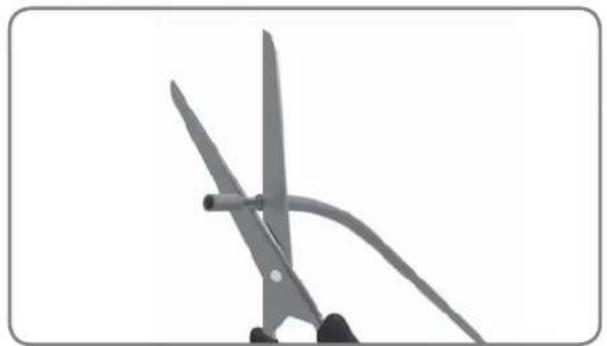

3. Begrenzungskabel anschließen

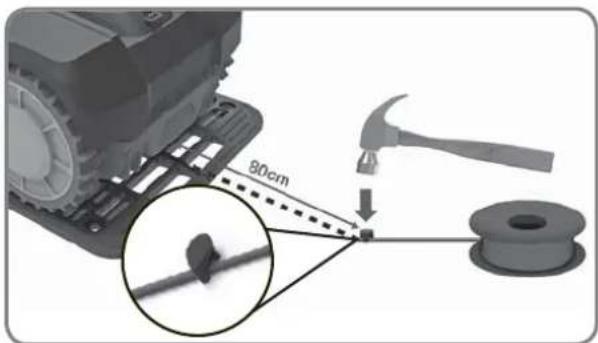

Wenn Sie das Begrenzungskabel, sollten Sie einen normalen Rasenmäher oder -trimmer verwenden, um das Gras entlang der Begrenzung zu schneiden. Anschließend muss das Kabel so nah wie möglich am Boden verlegt werden, damit der Landxcape™ das Kabel nicht versehentlich durchtrennt. Das Begrenzungskabel führt nur eine sehr niedrige Spannung, stellt daher absolut keine Gefahr für Menschen oder Tiere dar. Ziehen Sie ein etwa 80 cm langes Stück Begrenzungskabel heraus und befestigen Sie es am Boden, neben der Ladestation. Später wird dieses Ende des Begrenzungskabels (IN-Kabel) an die SCHWARZE Anschlussklemme angeschlossen, nachdem das Begrenzungskabel fixiert wurde.

HINWEIS: Das erweiterte Begrenzungskabel sollte 400m nicht überschreiten, anderenfalls wird es Signalprobleme verursachen.

80cm

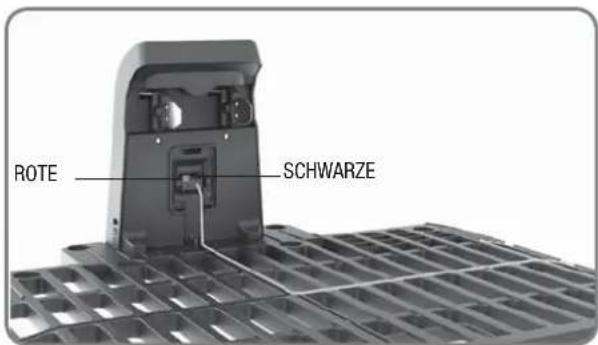

ROTE SCHWARZE

Ausgehendes kabel Eingehendes kabel 90° 90°

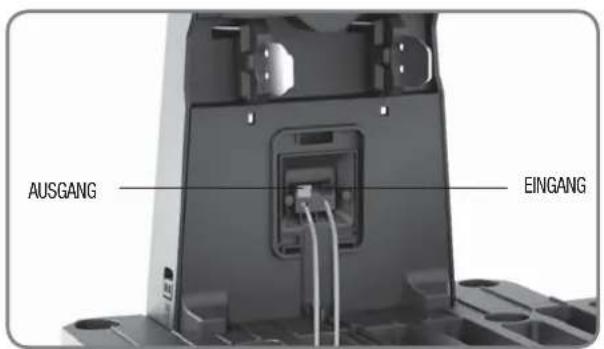

4. Einrichtung des Begrenzungskabels abschließen

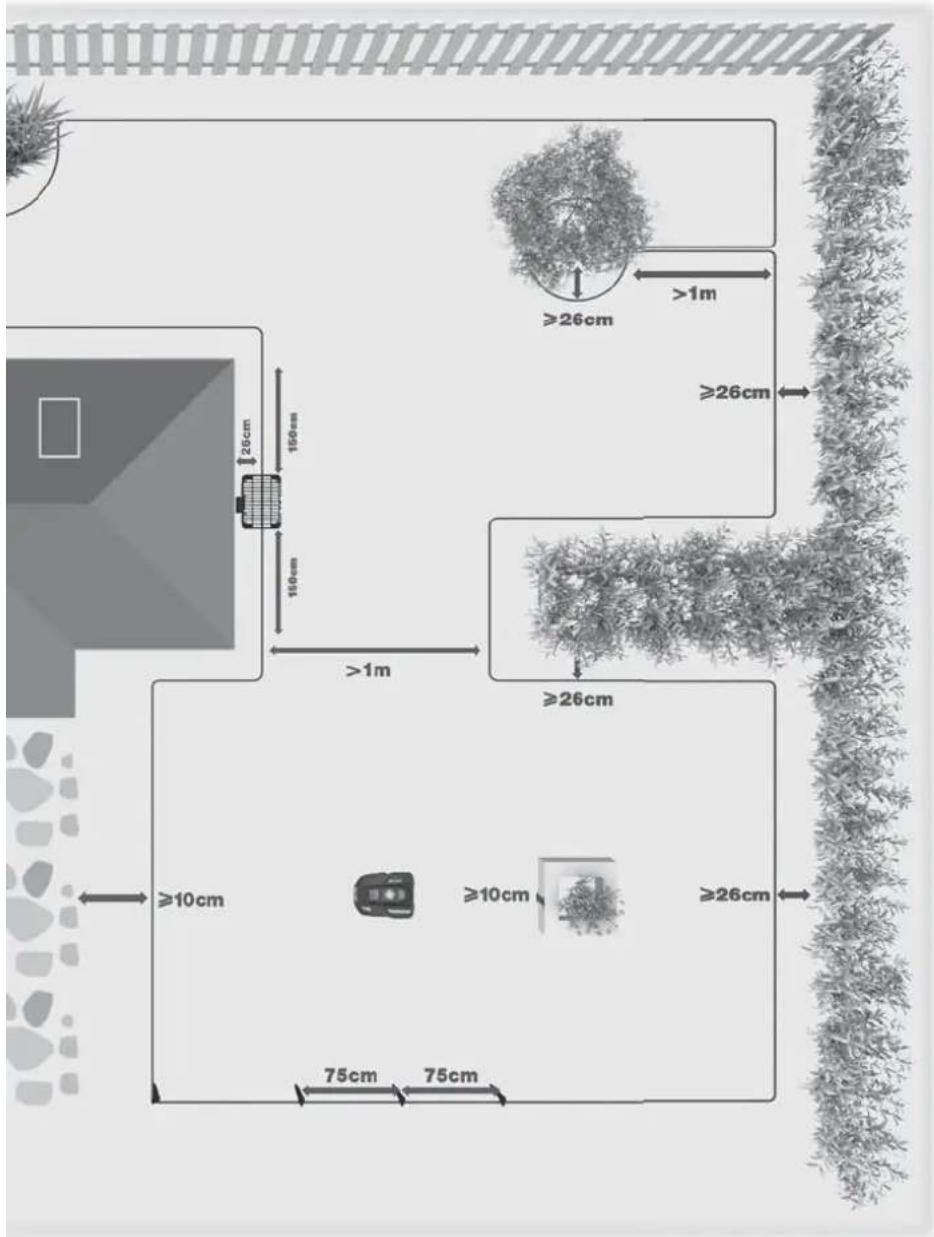

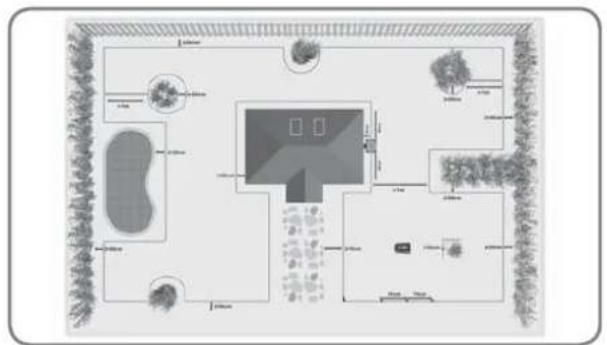

Verlegen Sie das Begrenzungskabel wie in der Abbildung dargestellt um den Arbeitsbereich.

Nachdem Sie das Begrenzungskabel fixiert haben, entfernen Sie den Landxcape™ weg von der Ladestation. Verlegen Sie das Begrenzungskabel zurück zur Ladestation, lassen Sie eine Länge von etwa 80 cm des Begrenzungskabels (OUT-Kabel) überstehen, und schneiden Sie es ab. Legen Sie beide Kabelenden in die Rillen der Ladestation ein. Entfernen Sie die Kunststoffhülle an beiden Kabelenden (etwa 1 cm), und schließen Sie das freiliegende Ende des Metalldrahts vom IN-Kabel an die SCHWARZE Anschlussklemme und das Ende des OUT-Kabels an die ROTE Anschlussklemme an.

HINWEIS: Wenn Sie das Begrenzungskabel verlängern müssen, sehen Sie für Anweisungen bitte in den Abschnitt „Begrenzungskabel verbinden“ im Benutzerhandbuch.

AUSGANG EINGANG

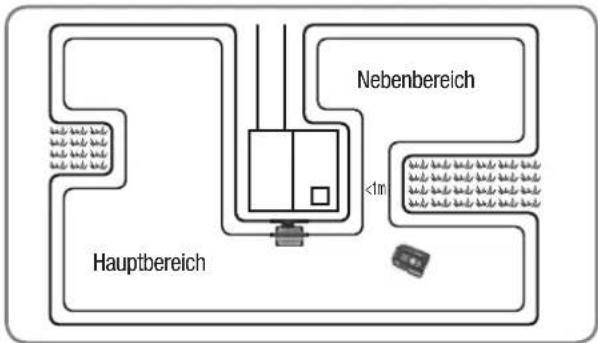

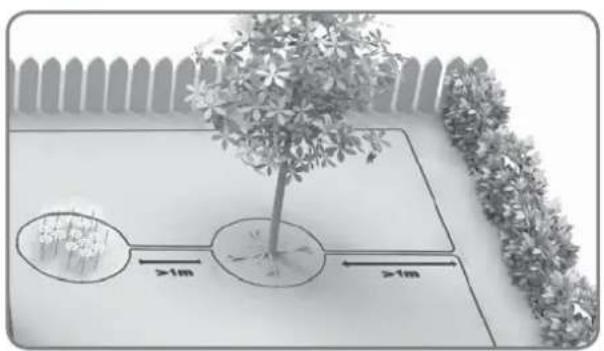

Sollte es eine oder mehrere Inseln geben, die nah beieinander liegen, ist es empfehlenswert, die Kabel wie in der Abbildung dargestellt zu verlegen. Der Landscape™ kann sich frei über das Begrenzungskabel zwischen Insel und Mähgrenze bewegen.

Wenn Ihr Rasen in mehrere Bereiche unterteilt ist, die über einen Korridor miteinander verbunden sind, sollte dieser mindestens 1 Meter breit sein. Wenn der Korridor schmaler als 1 Meter ist, wird der Landscape™ Schwierigkeiten haben, dort zu fahren. In diesem Fall sollten Sie einen Hauptbereich und einen Nebenbereich Ihres Rasens festlegen. Das Begrenzungskabel muss wie in der Abbildung dargestellt positioniert werden. Wenn der Nebenbereich gemäht werden muss, transportieren Sie den Landscape™ von Hand in den Nebenbereich. Landscape™ wird ohne Schwierigkeiten mähen, aber Sie müssen ihn zurück zur Ladestation bringen, wenn der Akku leer ist.

Verifizierung

Vor dem ersten Einsatz, Achten Sie darauf, dass sich keine Fremdkörper wie Spielzeuge oder Äste im Arbeitsbereich befinden.

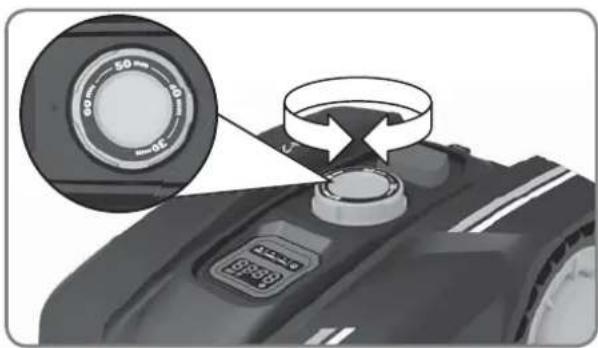

1. Stellen Sie die Schnitthöhe auf die maximale Stufe ein (60 mm).

2. Stellen Sie Ihren Landscape™ einige Meter vor der Ladestation auf.

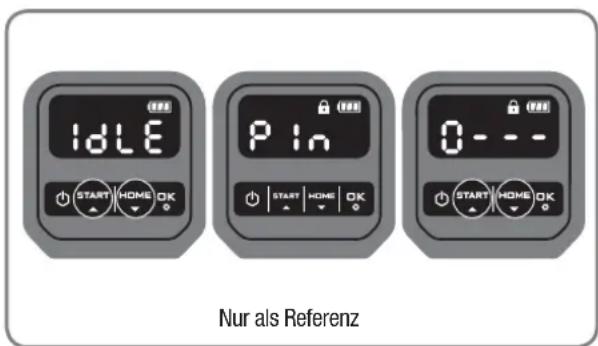

3. Drücken Sie bis der Landscape ™ eingeschaltet ist. Geben Sie bei der ersten Verwendung den voreingestellten PIN-Code 0000 ein, indem Sie viermal drücken OK, wenn die Zahl 0 blinkt.

HINWEIS: Wenn Landxcape™ eingeschaltet wird, werden alle Lichter der Anzeige angemacht und dann ausgemacht. Prüfen Sie, ob irgendein Licht beschädigt ist. Es wird empfohlen, die Anzeige mit Händen abzuschirmen, wenn die Umgebung zu hell ist.

HINWEIS: Landscape™ wird automatisch ausgeschaltet, wenn keine Eingabe innerhalb 30 Sekunden nach dem Einschalten empfangen wird. Wenn Sie dreimal einen falschen PIN-Code eingeben, wird der Alarm „di-di“ ausgelöst und Landscape™ wird dann automatisch ausgeschaltet.

1. Drücken Sie 📄CDM ^TM d , 🐘CK 10 Landxcape ™ zurück zur Ladestation zu schicken. Der Landxcape™ wird dem Begrenzungskabel bis zur Ladestation folgen.

2. Bei Bedarf können Sie die Kontur des Begrenzungskabels anpassen. HINWEIS: Wenn das Begrenzungskabel beim Test durchtrennt wird oder Sie feststellen, dass es verlängert werden muss, sehen Sie für Anweisungen bitte in den Abschnitt „Begrenzungskabel verbinden“ im Benutzerhandbuch.

Überprüfen Sie den Status der LED-Anzeige auf der Ladestation, um sicherzustellen, dass die Verbindung in Ordnung ist. Nachdem die Verifizierung reibungslos abgeschlossen wurde, können Sie den Mähvorgang durch Drücken von START und CHF Wenn es ein Problem bei der Verifizierung gibt, sehen Sie bitte in das "Benutzerhandbuch-Fehlersuche".

LED-Anzeige auf der Ladestation	Status Maßnahme
LED-Anzeige leuchtet nicht.	Es wird kein Strom zugeführt.	Prüfen wenn Sie, ob das Netzkabel ordnungsgemäß an das Ladegerät und dieses an eine passende Stromversorgung angeschlossen ist.
Grüne LED leuchtet	Das Begrenzungskabel ist korrekt angeschlossen; vollständig aufgeladen.	/
Rot an	Des Begrenzungskabel ist nicht angeschlossen.	Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt.
	Die Stromversorgung ist erfolgreich angeschlossen, wohingegen das Kabel nicht erfolgreich angeschlossen wurde.	Prüfen Sie das Kabel, und schließen Sie es erneut an. Prüfen Sie, dass es keine Brüche im Begrenzungskabel gibt.
Grünes Licht blinkt Automatisches Aufladen /

WARNUNG

• Falls sich Ihr Landxcape ^TM außerhalb seines Arbeitsbereiches herumtreibt, wird er sich nicht bewegen, und das Display zeigt den Fehler „E I -Bringen Sie ihn einfach in seinen Arbeitsbereich zurück, wiederholen Sie dann Verifizierung.
• Sollte sich Ihr Landxcape ^™ innerhalb seines Arbeitsbereichs befinden, aber das Display zeigt den Fehler „“Brücken für Reset“, sehen Sie bitte in den Abschnitt „Fehlermeldung“ im Benutzerhandbuch.
• Ihr Landxcapé ^M sollte stets eingeschaltet bleiben. Falls Sie ihn jemals abschalten müssen, achten Sie darauf, ihn vor dem Einschalten wieder in seinen Arbeitsbereich zu setzen.
• Sollte Ihr Landxcape ^TM den Betrieb einstellen, starten Sie diesen einfach neu und benutzen Sie ihn wie sonst auch.
  HINWEIS: Bitte sehen Sie in das Benutzerhandbuch, um weitere Informationen zu erhalten.

IDLE P In 0 - - - START HOME OK START HOME OK START HOME OK Nur als Referenz

Einstellungen

Stellen Sie zuerst die gewünschte Grashöhe nach dem Abschneiden ein. Sie können das Programm manuell einstellen.

HINWEIS: Landscape™ ruft die Standby-Seite auf, wenn das Programm manuell eingestellt und keine Eingabe vom Benutzer innerhalb 30 Sekunden vorgenommen wird.

(1) PIN-Code ändern

Halten Sie zum Ändern des PIN-Codes 5 Sekunden lang beide Tasten & HOME gleichzeitig gedrückt. Das Symbol linkt und " " blinkt on rollend. Danach blinkt die erste Stelle. Benutzen Sie oder Home und wählen Sie die gewünschte Ziffer, und drücken Sie zur Bestätigung. Die nächste Stelle blinkt. Auf derselben Weise wählen Sie die anderen Stellen. Der neue PIN-Code lautet beispielsweise 0326. Danach blinkt „P in2“ rollend und die erste Stelle blinkt erneut. Auf derselben Weise geben Sie den neuen PIN-Code ein (von diesem Beispiel 0326). Auf der Anzeige blinkt dann „P in0326“. Ihr PIN-Code wird erfolgreich geändert.

2. Stellen Sie Jahr, Datum und Uhrzeit ein

Die Einstellung von Jahr, Datum und Uhrzeit ist obligatorisch. Wenn Sie diese Elemente nicht einstellen, beeinflusst dies die Zeitplanung in der folgenden Einstellung. Diese Elemente sollen in der Reihenfolge von Jahr, Datum und Uhrzeit eingestellt werden. Halten START Sie für die Jahreseinstellung 3 Sekunden lang gedrückt, bis das Symbol und eine Zahl auf der Anzeige blinken, z. B.20 18. Verwenden START er NONE wählen Sie das gewünschtes Jahr. Drücken Sie anschließend, um die Jahreseinstellung zu bestätigen und beenden.

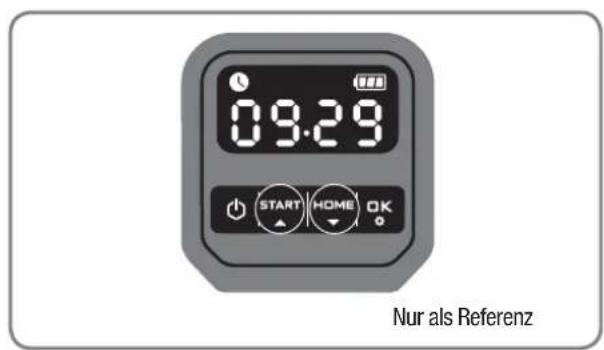

Gleichzeitig blinkt das Symbol erneut und das Datum wird angezeigt, z. B. 0929, d.h. September. Wenn blinkt, verwenden oder 📋 wählen Sie die Ziffer und drücken Sie zur Bestätigung. Dann blinkt die Ziffer 29. Auf derselben Weise wählen Sie die Ziffer und drücken zur Bestätigung der Einstellung vom Datum.

Gleichzeitig blinkt das Symbol 📊 und die Uhrzeit wird angezeigt, zum Beispiel 1408. Wenn? Blinkt, verwenden 📊 wähled Sie die Ziffer und drücken Sie 📊 zur Bestätigung. Wenn? Blinkt, verwenden oder wählen Sie die Ziffer und drücken Sie 📊 zur Bestätigung. Damit ist die Zeiteinstellung abgeschlossen und Landscape™ öffnet die Standby-Seite.

3. Stellen Sie den Arbeitsbereich ein

Drücken Sie OK 3 Sekunden lang. Wenn das Symbol blinkt, drücken Sie OK. Auf der Anzeige blinkt eine Ziffer, z. BR, also der Rasenbereich. Die Arbeitszeit wird automatisch an die Größe Ihres Gartens angepasst. Verwenden START oder HOURS fillen Sie den Rasenbereich ein (der Bereich wird sich bei jedem Drücken um 50 m² vergrößert START / HOURS verkleinert) und drücken Sie OK zur Bestätigung. Dann wird Landscape™ die Standby-Seite aufrufen.

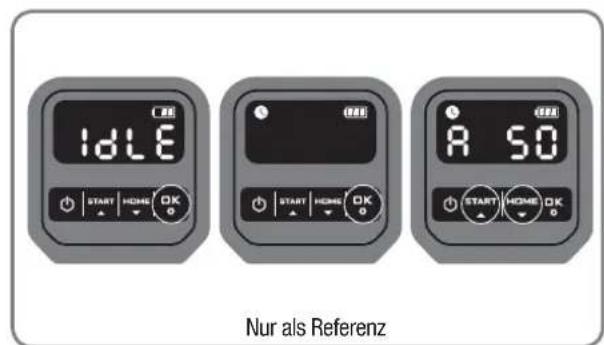

4. Änderung der voreingestellten Startzeit

Die voreingestellten Startzeit von 9:00 Uhr kann jederzeit geändert werden, indem Sie beide Tasten START & Spürzeitig gedrückt halten, bis ein Ding-Ton zu hören ist. Drücken Sie beispielsweise beide Tasten START & smr4:05 Uhr, und Ihr Landscape™ beginnt um 14:05 Uhr zu mähen.

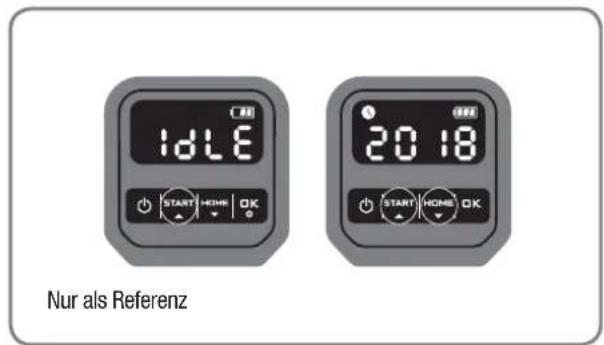

IdLE 20:18 Nur als Referenz

09.29 START HOME OK Nur als Referenz

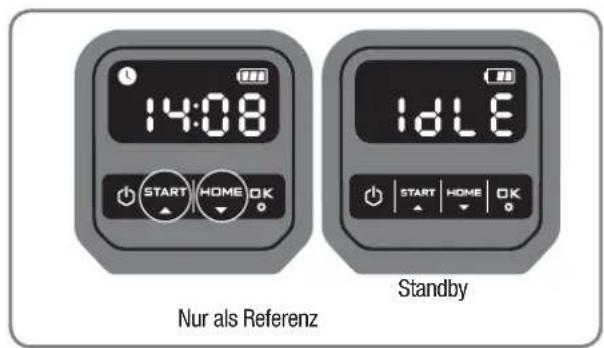

14:08 START HOME OK IdLE Standby Nur als Referenz

IDLE R 50 Nur als Referenz

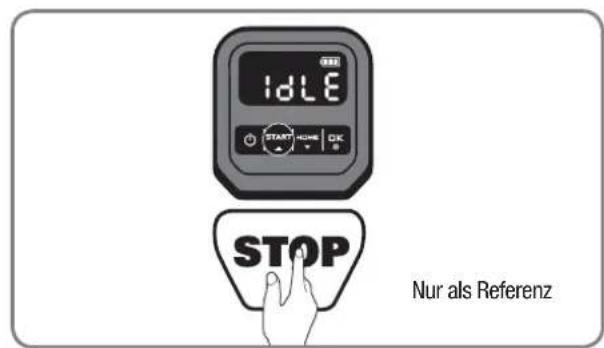

IDLE START HOME OK STOP Nur als Referenz
