| Type de produit | Point d'accès sans fil intérieur |
| Marque | TP-Link |
| Modèle | Omada EAP653 |
| Norme Wi-Fi | Wi-Fi 6 (802.11ax) |
| Bandes de fréquence | 2,4 GHz et 5 GHz |
| Débit théorique maximal | Jusqu'à 2976 Mbps (574 Mbps sur 2,4 GHz + 2402 Mbps sur 5 GHz) |
| Antennes | 4 antennes internes (2×2,4 GHz + 2×5 GHz) |
| Ports Ethernet | 1 x port Gigabit Ethernet (PoE supporté) |
| Alimentation | PoE IEEE 802.3af/at ou adaptateur secteur (12 V / 1 A, non inclus) |
| Consommation électrique | Jusqu'à 14,5 W |
| Dimensions | 160 x 160 x 33,6 mm |
| Poids | 340 g |
| Matériau du boîtier | Plastique ABS |
| Méthodes de montage | Montage au plafond ou mural (kit fourni) |
| Gestion centralisée | Compatible avec contrôleur Omada (matériel, logiciel ou cloud) |
| Fonctions avancées | Mesh, VLAN, multiples SSID, bande passante, liste d'accès |
| Sécurité sans fil | WPA2-PSK, WPA3, AES |
| Capacité utilisateurs | Jusqu'à 250 clients simultanés |
| Température de fonctionnement | 0 °C à 40 °C |
| Humidité de fonctionnement | 10 % à 90 % RH (sans condensation) |
| Certifications | CE, FCC, RoHS |
| Garantie | 2 ans (selon pays) |
FOIRE AUX QUESTIONS - Omada EAP653 TP-LINK
Questions des utilisateurs sur Omada EAP653 TP-LINK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Point d'accès au format PDF gratuitement ! Retrouvez votre notice Omada EAP653 - TP-LINK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Omada EAP653 de la marque TP-LINK.
MODE D'EMPLOI Omada EAP653 TP-LINK
Installation Guide Guía de Instalación Guide d'installation Guia de Instalação
Indoor Access Point
CONTENTS
English
Español
Français
Português
Remarque: illustrations non contractuelles
Topologie réseau

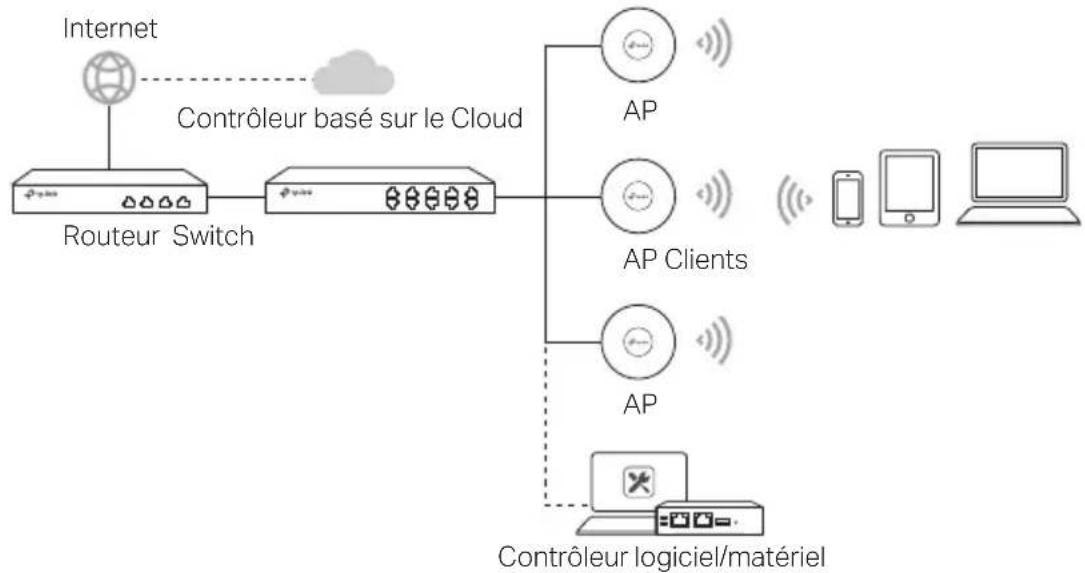

Une topologie réseau typique est présentée ci-dessous
Certains points d'accès peuvent être configurés et surveillés de manière centralisée via un contrôleur Pour plus de détails, veuillez vous référer aux spécifications du produit et au manuel du produit ou du contrôleur correspondant Vous pouvez obtenir le contrôleur sur https://www.tp-link.com ou contacter l'équipe commerciale
Installation matérielle
■ Option 1 : Montage au plafond
Suivre les étapes ci-après pour installer AP à l'aide des accessoires fournis: Remarque : le support de montage et les accessoires (quantité et taille) peuvent varier selon le produit


1 Démonter la dalle du plafond

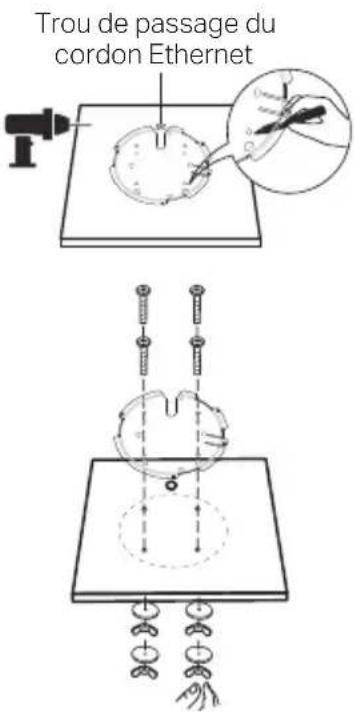

2 Placer le support de montage au centre de la dalle du plafond Marquer les positions des trous de vis et une position pour le trou du câble Ethernet Percer des trous pour les vis et un trou pour le câble Ethernet aux emplacements marqués

3 Fixer le support de montage au clip de fixation pour rails de plafond à l'aide des vis CHC

4 Passer le cordon Ethernet au travers du trou dédié et remettre la dalle de plafond à sa place
5 Connecter le cordon Ethernet au port Ethernet Fixer AP au support de montage en alignant les flèches présentes sur AP avec celles du support de montage, par une rotation dans le sens des aiguilles d'une montre positionner AP jusqu'au déclic de verrouillage

■ Option 2 : Montage en applique (mural)
Suivre les étapes ci-après pour installer AP à l'aide des accessoires fournis: Remarque : le support de montage et les accessoires (quantité et taille) peuvent varier selon le produit

Chevilles plastiques Vis

Si votre câble Ethernet traverse le mur, positionnez le support de montage et faites passer le câble Ethernet Marquez les positions des trous de vis, puis percez des trous aux positions marquées

2 Insérer les chevilles dans les trous percés précédemment

3 Fixer le support de montage en vissant les vis dans les chevilles Assurez-vous que les saillies du support soient dirigées vers vous

4 Connecter le cordon Ethernet au port Ethernet de l'AP

5 Fixer l'AP au support de montage en alignant les flèches sur l'AP avec celles sur le support de montage, par une rotation dans le sens des aiguilles d'une montre positionner l'AP jusqu'au déclic de verrouillage

■ Alimentation PoE ou via un adaptateur secteur
Certains points d'accès peuvent être alimentés via l'adaptateur secteur ou le périphérique PSE (tel qu'un commutateur PoE) qui est conforme à la classe de source d'alimentation 2 (PS2) ou à la source d'alimentation limitée (LPS) de la norme CEI 62368-1
Remarque : la disponibilité dépend du produit réel Veuillez vous référer aux spécifications du produit

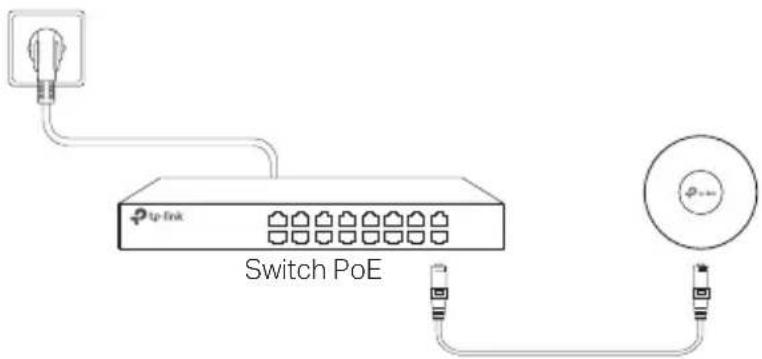

Via un switch PoE

Via adaptateur secteur

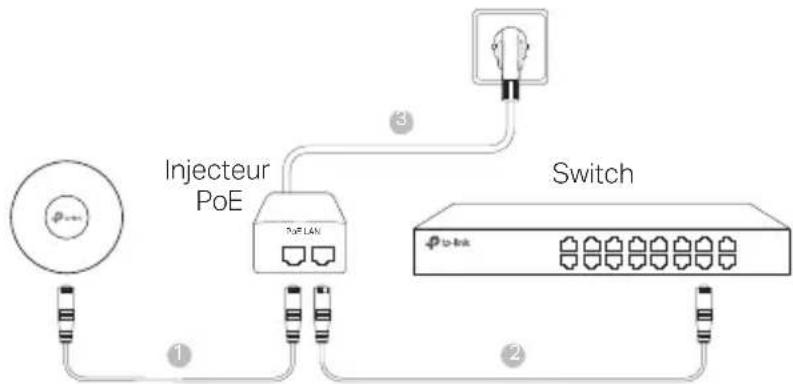

■ Alimenté via un injecteur PoE
Certains points d'accès peuvent être alimentés via l'adaptateur PoE
Remarque : la disponibilité dépend du produit réel Veuillez vous référer aux spécifications du produit

