| Tipo de producto | Punto de acceso inalámbrico interior |
| Marca | TP-Link |
| Modelo | Omada EAP653 |
| Estándar Wi-Fi | Wi-Fi 6 (802.11ax) |
| Bandas de frecuencia | 2,4 GHz y 5 GHz |
| Velocidad teórica máxima | Hasta 2976 Mbps (574 Mbps en 2,4 GHz + 2402 Mbps en 5 GHz) |
| Antenas | 4 antenas internas (2×2,4 GHz + 2×5 GHz) |
| Puertos Ethernet | 1 x puerto Gigabit Ethernet (PoE compatible) |
| Alimentación | PoE IEEE 802.3af/at o adaptador de corriente (12 V / 1 A, no incluido) |
| Consumo de energía | Hasta 14,5 W |
| Dimensiones | 160 x 160 x 33,6 mm |
| Peso | 340 g |
| Material de la carcasa | Plástico ABS |
| Métodos de montaje | Montaje en techo o pared (kit incluido) |
| Gestión centralizada | Compatible con controlador Omada (hardware, software o nube) |
| Funciones avanzadas | Mesh, VLAN, múltiples SSID, ancho de banda, lista de acceso |
| Seguridad inalámbrica | WPA2-PSK, WPA3, AES |
| Capacidad de usuarios | Hasta 250 clientes simultáneos |
| Temperatura de funcionamiento | 0 °C a 40 °C |
| Humedad de funcionamiento | 10 % a 90 % RH (sin condensación) |
| Certificaciones | CE, FCC, RoHS |
| Garantía | 2 años (según el país) |
Preguntas frecuentes - Omada EAP653 TP-LINK
Preguntas de los usuarios sobre Omada EAP653 TP-LINK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Punto de acceso en formato PDF gratis! Encuentra tus instrucciones Omada EAP653 - TP-LINK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Omada EAP653 de la marca TP-LINK.
MANUAL DE USUARIO Omada EAP653 TP-LINK
Nota: La imagen puede diferir del producto real

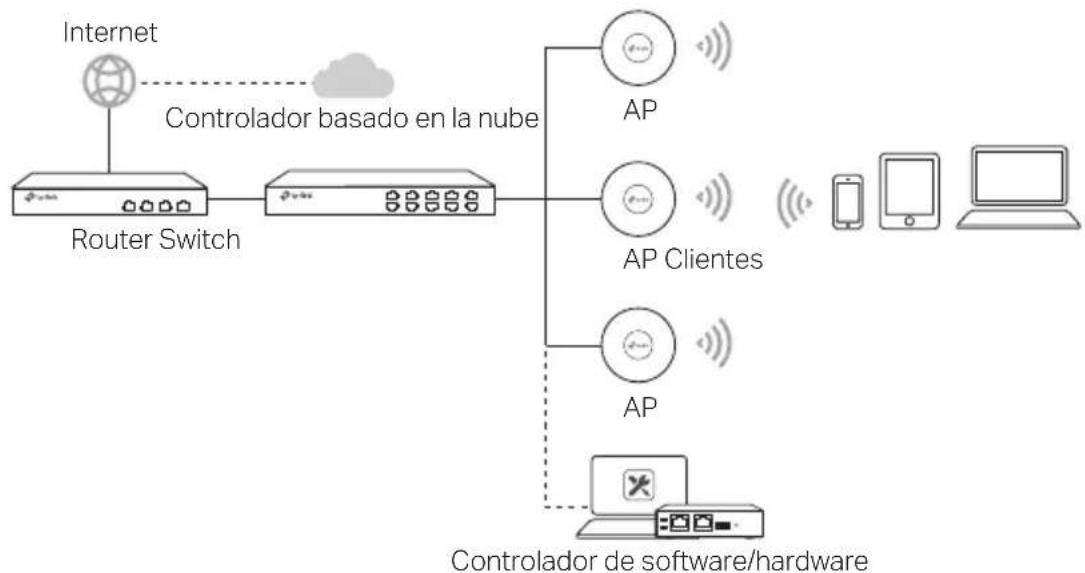

Topología de la red
A continuación se muestra una topología de red típica para el AP
Algunos AP se pueden configurar y monitorear de forma centralizada a través de un controlador Para obtener más información, consulte las especificaciones del producto y el manual del producto o controlador correspondiente Puede obtener el controlador en https://www.tp-link.com o comunicarse con el personal de ventas
Instalación de hardware
■ Opción 1: Montaje en el techo

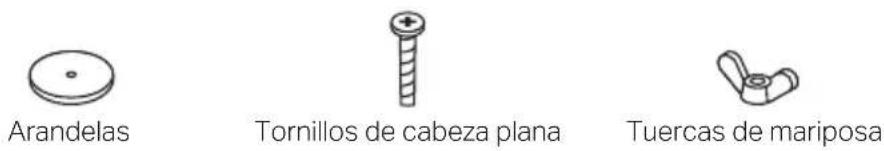

Siga los siguientes pasos para instalar el AP con los accesorios suministrados:
Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto

1 Retire la placa de techo

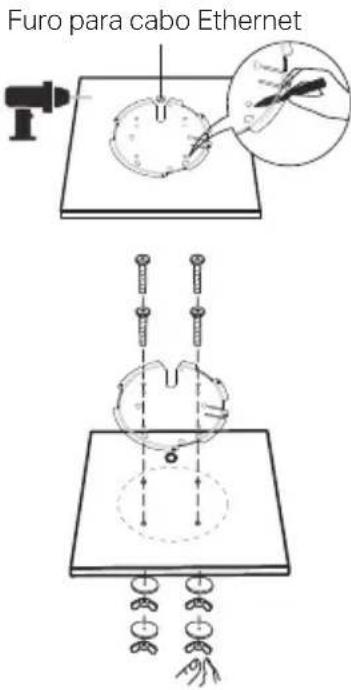

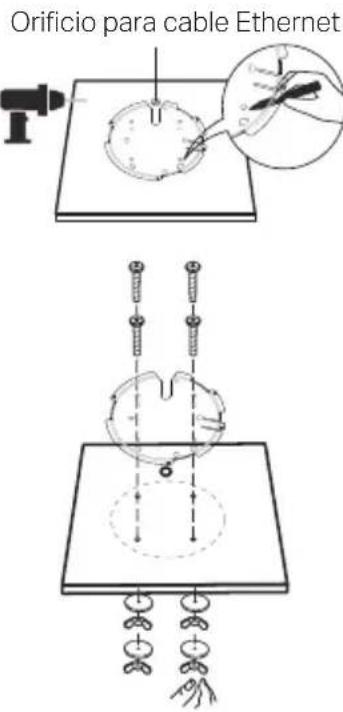

Coloque el soporte de montaje en el centro de la placa del techo Marque las posiciones para los orificios de los tornillos y una posición para el orificio del cable Ethernet Taladre orificios para los tornillos y un orificio para el cable Ethernet en las posiciones marcadas
3
Fije el soporte de montaje a la placa del techo utilizando tornillos de cabeza, arandelas y tuercas de mariposa
4
Introduzca el cable Ethernet a través del orificio y vuelva a colocar el mosaico de techo en su lugar
5
Conecte el cable de red al puerto ETHERNET Coloque el AP en el soporte de montaje alineando la marca de flecha en el AP con la marca de flecha en el soporte de montaje, luego gire el AP hasta que quede asegurado en su lugar


■ Opción 2: Montaje en pared
Siga los siguientes pasos para instalar el AP con los accesorios suministrados: Nota: El soporte de montaje y los accesorios (cantidad y tamaño) pueden variar según el producto


Anclajes de pared de plástico Tornillos autorroscantes
Si el cable Ethernet atraviesa la pared, coloque el soporte de montaje e introduzca el cable Ethernet Marque las posiciones para los agujeros de los tornillos y taladre agujeros en las posiciones marcadas

2 Inserte los anclajes de pared de plástico en los orificios

3 Asegure el soporte de montaje a la pared al empujar los tornillos autorroscantes en los anclajes Asegúrese de que las pestañas del soporte de montaje están en el exterior

5 Coloque el AP en el soporte de montaje alineando la marca de flecha en el AP con la marca de flecha en el soporte de montaje, luego gire el AP hasta que quede bloqueado en su lugar
Fuente de alimentación
■ Alimentación a través del dispositivo PSE o adaptador de alimentación
Algunos AP pueden alimentarse a través del adaptador de corriente o del dispositivo PSE (como un switch PoE) que cumple con la clase de fuente de alimentación 2 (PS2) o la fuente de alimentación limitada (LPS) de IEC 62368-1
Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

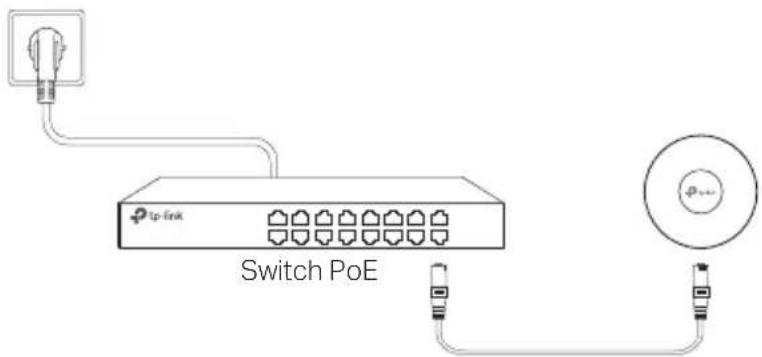

Via Switch PoE

Vía adaptador de corriente

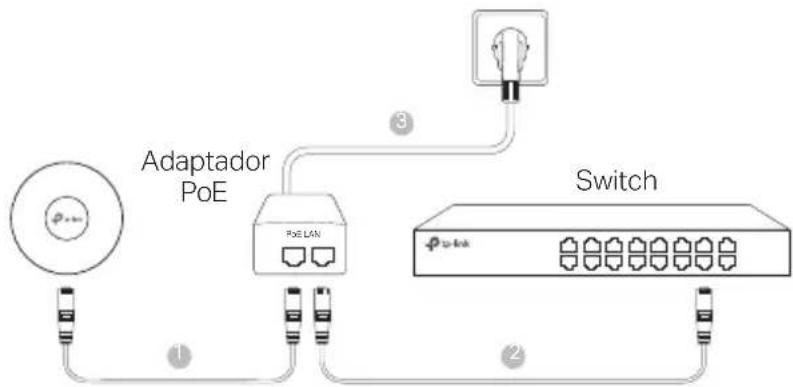

■ Alimentación a través del adaptador POE
Algunos AP pueden alimentarse a través del adaptador PoE
Nota: La disponibilidad depende del producto real Consulte las especificaciones del producto

