MANUAL DE UTILIZADOR Omada EAP653 TP-LINK

Aviso: A imagem pode diferir do produto real

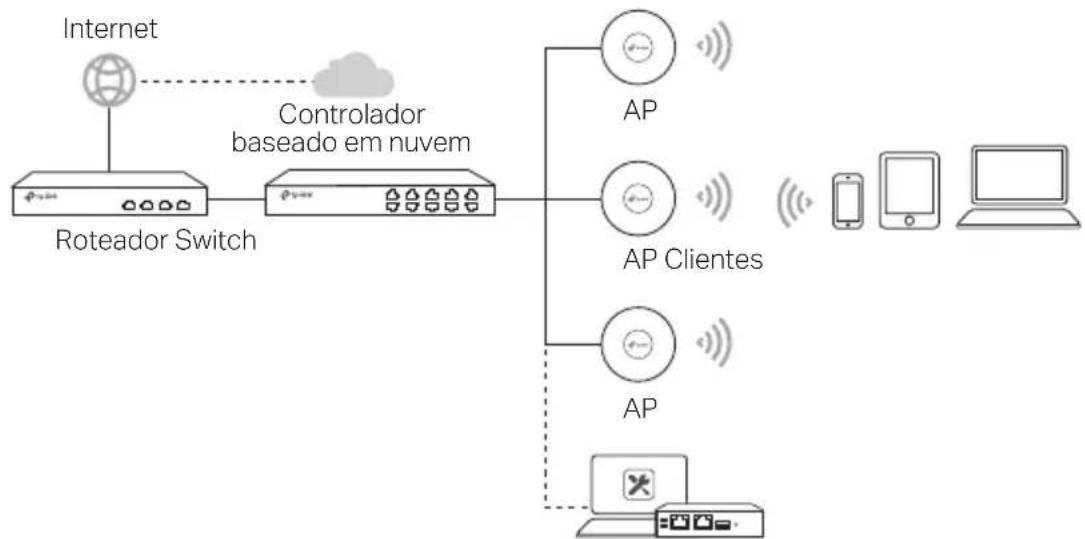

Topologia de Rede

Segue abaixo uma topologia de rede típica para o AP

Controlador de Software/Hardware

Alguns APs podem ser configurados e monitorados de forma centralizada por meio de um controlador Para mais detalhes, consulte as especificações do produto e o manual do produto ou controlador correspondente Você pode obter o controlador em https://www.tp-link.com ou entrar em contato com a equipe de vendas

Instalação de Hardware

■ Opção 1: Montagem em Teto

Segue abaixo os passos para instalar o AP com os acessórios fornecidos:

Observação: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto

Arruelas Parafuso cabeça chata Porcas-borboleta

1 Remova o ladrilho do teto

Coloque o suporte de montagem no centro do forro Marque as posições para os orifícios dos parafusos e uma posição para o orifício do cabo Ethernet Faça orifícios para os parafusos e um orifício para o cabo Ethernet nas posições marcadas

3

Fixe o suporte de montagem ao ladrilho do teto usando Parafuso cabeça chata, as arruelas e as porcas-borboleta

4

Passe o cabo Ethernet através do furo e coloque o ladrilho em seu lugar novamente

5

Conecte o cabo Ethernet à porta ETHERNET Conecte o AP ao suporte de montagem alinhando a marca de seta no AP com a marca de seta no suporte de montagem e, em seguida, gire o AP até se encaixar no lugar, como mostrado à esquerda

■ Opção 2: Montagem em Parede

Segue abaixo os passos para instalar o AP com os acessórios fornecidos:

Observação: O suporte de montagem e os acessórios (quantidade e tamanho) podem variar de acordo com o produto

1 Se o cabo Ethernet passar pela parede, posicione o suporte de montagem e alimente o cabo Ethernet Marque as posições dos orifícios dos parafusos e faça orifícios nas posições marcadas

3 Fixe o suporte de montagem na parede, movendo os parafusos auto-roscantes nas buchas Certifique-se de que os ombros do suporte de montagem estão no lado de fora

5 Conecte o AP ao suporte de montagem alinhando a marca de seta no AP com a marca de seta no suporte de montagem e, em seguida, gire o AP até encaixar no lugar

Fornecimento de Energia

■ Energia via Dispositivo PoE ou Fonte de Energia

Alguns APs podem ser alimentados por meio do adaptador de energia ou do dispositivo PSE (como um switch PoE) compatível com Power Source Class 2 (PS2) ou Limited Power Source (LPS) do IEC 62368-1

Observação: A disponibilidade depende do produto real Consulte as especificações do produto

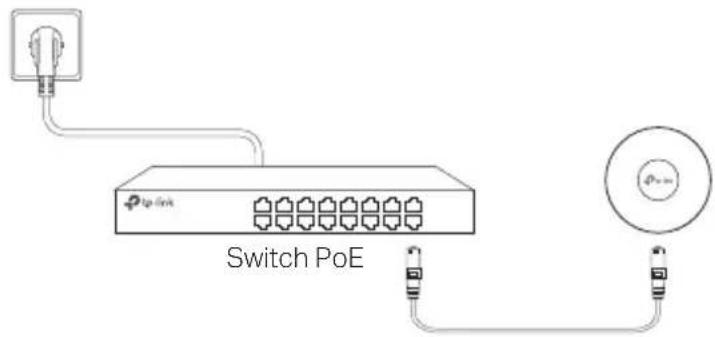

Via Switch PoE

Switch PoE

Via Fonte de Energia

Fonte de Energia

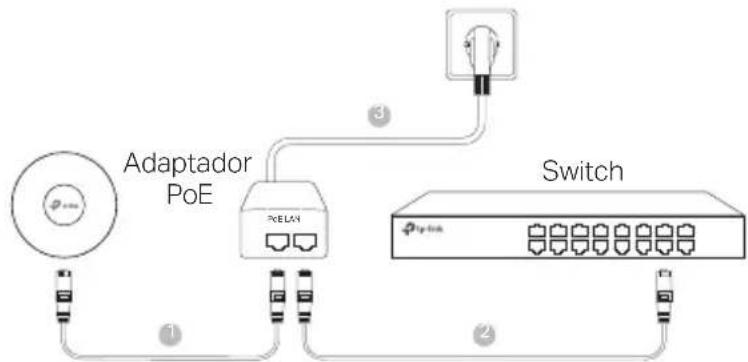

■ Energia via Adaptador PoE

Alguns APs podem ser alimentados por meio do adaptador PoE

Observação: A disponibilidade depende do produto real Consulte as especificações do produto

Para informações de aspectos de segurança e adequação do produto no território brasileiro consulte: www.gov.br/anatel/pt-br/
