Caractéristiques	Détails
Type de produit	Haut-parleur
Puissance de sortie	12 Watts
Fréquence de réponse	20 Hz - 20 kHz
Impédance	4 Ohms
Connectivité	Bluetooth, AUX
Dimensions	25 cm x 15 cm x 10 cm
Poids	1.5 kg
Utilisation recommandée	Écoute de musique, événements en extérieur, soirées
Entretien	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'eau
Informations supplémentaires	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - ASM 12 ANT

Comment connecter mon ANT ASM 12 à un appareil Bluetooth ?

Pour connecter votre ANT ASM 12 à un appareil Bluetooth, activez le Bluetooth sur votre appareil, puis allumez le haut-parleur. Appuyez sur le bouton Bluetooth sur le haut-parleur jusqu'à ce que le témoin lumineux clignote. Recherchez 'ANT ASM 12' dans les appareils disponibles sur votre appareil et sélectionnez-le pour établir la connexion.

Que faire si le son de mon ANT ASM 12 est faible ?

Vérifiez d'abord le niveau de volume sur le haut-parleur et sur l'appareil connecté. Assurez-vous que les deux sont réglés à un niveau approprié. Si le problème persiste, essayez de redémarrer le haut-parleur et l'appareil source.

Mon ANT ASM 12 ne s'allume pas, que faire ?

Assurez-vous que le haut-parleur est chargé. Branchez-le avec le câble d'alimentation fourni et attendez quelques minutes avant d'essayer de l'allumer à nouveau. Si cela ne fonctionne pas, vérifiez si le câble d'alimentation ou l'adaptateur est endommagé.

Comment réinitialiser mon ANT ASM 12 ?

Pour réinitialiser votre ANT ASM 12, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que le témoin lumineux s'éteigne, puis relâchez-le. Cela réinitialisera le haut-parleur aux paramètres d'usine.

Est-ce que l'ANT ASM 12 est résistant à l'eau ?

L'ANT ASM 12 n'est pas conçu pour être résistant à l'eau. Évitez de l'exposer à l'humidité ou à des éclaboussures pour garantir son bon fonctionnement.

Comment mettre à jour le firmware de mon ANT ASM 12 ?

Pour mettre à jour le firmware, téléchargez l'application dédiée sur votre appareil. Connectez le haut-parleur à l'application, et suivez les instructions pour vérifier les mises à jour disponibles et les installer.

Que faire si mon ANT ASM 12 ne se connecte pas à mon appareil ?

Assurez-vous que le haut-parleur est en mode de couplage et que votre appareil Bluetooth est à proximité. Vérifiez également que l'appareil n'est pas déjà connecté à un autre appareil. Si le problème persiste, essayez de supprimer l'ANT ASM 12 de la liste des appareils appariés et réessayez de le connecter.

Quel est le temps de charge de la batterie de l'ANT ASM 12 ?

Le temps de charge complet de la batterie de l'ANT ASM 12 est d'environ 3 heures. Utilisez le câble d'alimentation fourni pour une charge optimale.

Comment améliorer la qualité sonore de mon ANT ASM 12 ?

Pour améliorer la qualité sonore, placez le haut-parleur sur une surface plane et dure, et éloignez-le des murs pour éviter les résonances. Vous pouvez également ajuster l'égaliseur dans l'application ou sur votre appareil source.

MODE D'EMPLOI ASM 12 ANT

ASM 10 ASM 12 ASM 15

ASM SERIES

TABLE OF CONTENTS

1 Introduction 3
2 Installation 4
3 Description 5
3.1 | Inputs & controls 5
3.2 | Power supply 8
4 | Troubleshooting 9
5 Technical specifications 10
6 Notes 52

CONTENUTO DELL'IMBALLO

1 Introduction 23
2 Installation 24
3 Description 25
3.1 | Entrées et contrôles 25
3.2 | Alimentation 28
4 | Dépannage 29
5 | Spécifications techniques 30
6 Notes 52

CONTENU DE L'EMBALLAGE

• 1 x Moniteur coaxial actif
• n.1 cable d'alimentation (VDE)
• 1x Notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

Respectez imperativement les avertissements ou mises en garde contenus dans la presente notice ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 »

1 | INTRODUCTION

Nous vous remercions d'avoir achete un produit A.N.T - Advanced Native Technologies!

Ce moniteur coaxial professionnel est le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintainant durablement ses performances et sa qualité de haut niveau. Conqu spécifiquement pour une utilisation extrément intuitive et simple, il répond aux besoin des因为他们 cherchent un moniteur de scene actif capable de fournir d'excellentes performances et le meilleur rapport qualité-prix possible pour sa catégorie.

Caracterisé par un look élégant et contemporain, il allie de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle telle que:

• Entrezes MIC/LINE selectionnables pour une(Meilleure)gestion du signal en fonction des scénarios d'utilisation;
• Grande polyvalence d'utilisation, avec le choix entre deux positions d'installation en tant que moniteur de scene ou en tant qu'enceinte d' amplification montée sur un trépid;
• Configurabilité immédiate, grâce aux préréglages d'égalisation selectionnés sur le panneau létal.

Une série de housses optionnelles sont disponibles pour faciliter le transport, l'assemblage et l'intégrité du produit.

Les quelques instants que vous consacrèez à la lecture de cette notice d'emploi vous permetront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se réferer à la section 2.

Pour d'autres informations sur tous les produits du catalogue A.N.T rendez-vous sur notre site: www.ant-intomusic.com.

ASM SERIES

2 INSTALLATION

Chaque enceinte est equipée de :

A Poignées laterales encastrées
B | Bride avec orifice 035mm pour pied
C Pieds en caoutchouc antidérapon
D | Grille de protection frontale en métal

B

C

D
C

Respectez scrupulencement les instructions ci-dessous pour installer l'enceinte et en garantir le bon fonctionnement :

• Placez l'enceinte en position horizontal sur une surface plane et stable, en vous assurant que tous les pieds en cautchouc inférieurs adherent parfaitement au sol ou la surface du support. L'enceinte est conque pour une utilisation sur le sol (configuration moniter).
• Ne jamais installer l'enceinte sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le pays.
  Pour permettre une dissipation correcte de la chaleur de l'amplification, laissez une distance suffisante entre le panneau arriere de l'enceinte et d'autres objets teils que les murs, les coins, les rideaux, et ne placez jamais l'appareil a proximite de sources de chaleur de quelque nature que ce soit.
• En utilisexterieure, evitez les endroits exposés aux intemperies.

ATTENTION: Installee l'enceinte de manière stable et sure, de façon à évierter toute condition dangereuse pour la sécurité des personnes et des structures.

3 | DESCRIPTION

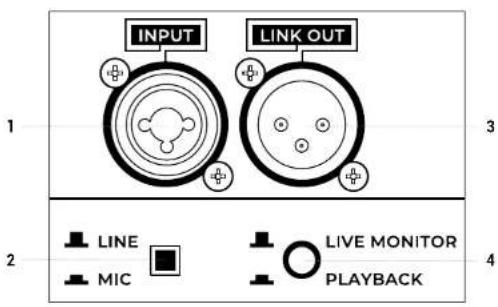

3.1 | ENTRÉES & CONTROLES

1 MIC/LINE INPUT

Entrée micro symétrique avec prise Combo XLR-F/jack de 6,35 mm. Il est possible d'utiliser un cable micro jack non symétrique. Le volume de ces entreses est régied via le bouton LEVEL. REMARQUE: Toujourns utiliser des cables symétriques si possible.

2 BOUTON LINE/MIC

Réglé le bouton sélecteur sur LINE (蒸发) pour utiliser une source au niveau ligne (table de mixage ou disposifs pré-amplifiés) ou sur MIC (appuyé) pour une'utilisation microphone. Pour abaisser ou relever le bouton, utilisez un tournevis avec une petite pointe.

3 LINK OUT

Sortie relais du signal en entree sur prise XLR-M. Le signal de cette sortie depend du reglage du boulon LEVEL.

4 BOUTON LIVE MONITOR/PLAYBACK

Appuyez sur ce bouton pour selectionner l'égalisation optimale pour l'utilisation de l'enceinte. Il est possible de selectionner les paramétres d'égalisation parmi deux prênéglages différents :

ASM SERIES

LIVE MONITOR

Idéal pour les représentations en direct avec l'enceinte placée au sol en tant que montréur de scène. Convient pour les musiciens et les chanteurs.

PLAYBACK

Accentue les basses et les hautes fréquences, idéal pour écouter et utiliser de la musique reproduite (lecteurs MP3, CD, etc.), comme système principal monte sur un trédipé mais également comme montré de renfort.

5 LEVEL

Ce contrôle regle le volume de sortie de l'enceinte. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour l'abaisser. Pour un réglage optimal, tenez toujours compte de l'acoustique de l'environnement et du genre musical.

6 INDICATEURS ON & SIG/CLIP

Led ON: l'appareil est alimenté.

Led verte SIG/CLIP: le signal est present dans le canal MIC/LINE INPUT. En fonctionnement normal, la led agit comme un vumetre et indique le niveau audio.

LED SIG/CIP rouge le signal d'entrez est tres fort proche de la distorsion. Si la led rouge est allumee en permanence, réduire le niveau LEVEL ou réduire les niveaux des appareils connectés à l'entrez MIC/LINE INPUT.

ATTENTION : l'appareil ne doit jamais fonctionner avec des niveaux entrainant l'allumage rouge quasipermanent de la led SIG/CLIP.

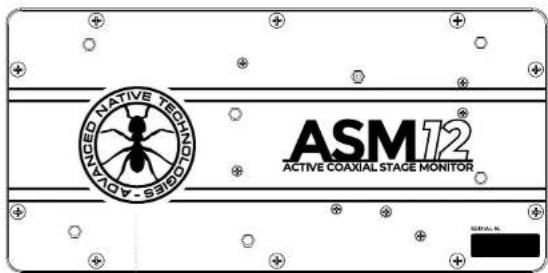

7 PANNEAU ARRIÈRE

Le processus de refroidissement de l'amplificateur et le mainien de la temperature du panneau dans les limites legales sont garantis par une ventilation adequate de l'appareil. Il est donc recommande de ne pas obstruer ou recouvr le chassin et le panneau arriere de l'enceinte.

7

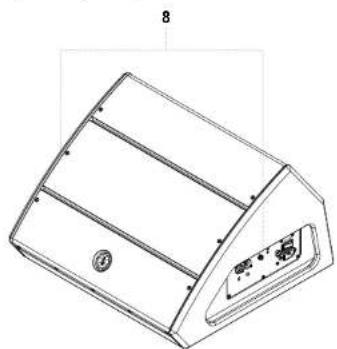

8 POIGNÉES ENCASTRÉES POUR LE LÉVAGE ET LE TRANSPORT

Utilisez ces poignées encastrées (Fig.1) pour transporter et positionner l'enceinte. Neles utilisez pas pour accrocher l'enceinte ou pour la bloquer dans une position quelsconque.

Fig.1-Poignees de transport laterales encastrées

ASM SERIES

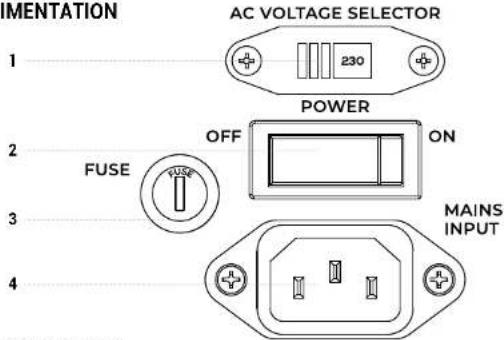

3.2 | ALIMENTATION

1 AC VOLTAGE SELECTOR

Sélecteur de la tension de fonctionnement. En général inutile d'agir sur cette commande, configurée d'usine.

ATTENTION: Avant demettre l'appareil en marche,assurez-vous que la tension du secteur et celle de I'appareil correspondent.

2 POWER ON/OFF

Commutateur d'allumage et extinction de l'enceinte.

REMARQUE: pour un fonctionnement correct, allumez tous jours l'enceinte et demier et éteignez la première. Avant demettre le système sous tension, assurez-vous que le bouton LEVEL est au minimum.

3 FUSE

Fusible de protection.

ATTENTION: Remplacez le fusible uniquement par un fusible du même type et possedant les mêmes valeurs.

Si le fusible continue à sauter, contactez un centre de service agréé.

4 MAINS INPUT

Prise d'entrée IEC avec filtre de ligne intégré. Chaque emballage contient le cordon d'alimentation nécessaire, spécifique de votre région. Insérez le cable d'alimentation dans cette prise, mais assurez-vous que l'appareil est étant avant de branchier le cable au secteur. Pour votre sécurité, ne débranche jamais le pole de mise à la terre.

ATTENTION : Pour réduire le risque d'électrocution, ne branchez jamais l'alimentation électrique à l'appareil lorsque la grille est retiree.

28 Notice d'emploi | Serie ASM

4 | DÉPANNAGE

PROBLÉME VOYANTS LUMINEUX SOLUTION
Absence de son	LED ON étentié.	Assurez-vous que l'apparil est branché correctement à la prise de couant. Assurez-vous que la fiche sefaut est fermement insérée dans la prise.
Son trop bas	LED ON allumée mais LEVEL abasié.	Tournez le bouton LEVEL dans les sens des aiguilles d'une montre. Assurez-vous que la led SIG est allumée. Vérifielez cable de signal
Distorsion Led SIG/CLIP	rouge	Attruçez le niveau du SIG ou des sources d'entrec. À l'aide du signal de ligne en entrecrétiz que le bouton LINE/MIC n'est pas apoyé en position MIC.
	Led SIG/CLIP verte Vérifier le niveau de la source.
Son résonant		Mettlez le sélection dans la position LIVE MONITOR. Vérifielez niveau de la source
Son stident		Mettlez le sélection dans la position PLAYBACK. Vérifielez niveau de la source

ASM SERIES

5 | SPECIFICATIONS TECHNIQUES

	ASM10 ASM12 ASM15
Système Bass reflex, 2 voies Bass reflex, 2 voies Bass reflex, 2 voies
LF Woolfer custom de 10", VD de 2"	Woolfer custom de 12", VD de 2.5"	Woolfer custom de 15", VD de 3"
HF Driver à compression de 1", VD de 1"	Driver à compression de 1", VD de 1.35"	Driver à compression de 1", VD de 1.35"
Amplification Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B
Puisance de créée (LF-HIF)	400W 600W 500W
Réponse en fréquence (+/-10dB)	70Hz-20kHz 65Hz-20kHz 55Hz-20kHz
MAX SPL 122dB 124dB 126dB
DSP 56Bit 56Bit 56Bit
Convolution AD/DA 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz
EQ 2 Proact	2 Proact	2 Proact
Connecteurs pour les enceaux et les aortes	MIC/LINE : Combo (X1 R-F + jack 6.35mm)Sortie Link XLR-M	MIC/LINE : Combo (X1 R-F + jack 6.35mm)Sortie Link XLR-M	MIC/LINE : Combo (X1 R-F + jack 6.35mm)Sortie Link XLR-M
Contrôles/Commandes	LEVEL, interrupteur LINE/MC loc ON PEAK/SIGN bouton PRESET	LEVEL, interrupteur LINE/MC loc ON PEAK/SIGN bouton PRESET	LEVEL, interrupteur LINE/MC loc ON PEAK/SIGN bouton PRESET

	ASM10	ASM12	ASM15
Tension de fonctionnement Fusible	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 25OV~
Absorption maximum	300W	300W	300W
Casson	2 poignées encasstrées Orifice pour pied @ 35mm.	2 poignées encasstrées Orifice pour pied @ 35mm.	2 poignées encasstrées Orifice pour pied @ 35mm.
Matériau du casson	Contreplaqué 15mm	Contreplaqué 15mm	Contreplaqué 15mm
Finion du casson	Péinture anti-rayures à haute résistance mécanique	Péinture anti-rayures à haute résistance mécanique	Péinture anti-rayures à haute résistance mécanique
Dimensions (L×H×F)	380 x 333 x 4w80 mm	450 x 338 x 510 mm	495 x 405 x 610 mm
Pods net 12 Kg	19 Kg	20.5 Kg
Accessores en option	Housse rembourse CV-SM10	Housse rembourse CV-SM12	Housse rembourse CV-SM15

ASM SERIES
