BEDIENUNGSANLEITUNG ASM 12 ANT
5 SPECIFICHE TECNICHE
| ASM10 ASM12 ASM15 | |||
| Sistema Bass reflex, 2 vie Bass reflex, 2 vie Bass reflex, 2 vie | |||
| LF Wooler custom da 10", VD da 2" | Wooler custom da 12", VD da 2.5" | Wooler custom da 18", VD da 3" | |
| HF Driver a compressione da 1", VD da 1" | Driver a compressione da 1", VD da 1.35" | Driver a compressione da 1", VD da 1.35" | |
| Amplicazione Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B | |||
| Poienza di picce (LF-HIF) | 400W 600W 500W | ||
| Rispostainfrecenza (+/-10dB) | 70Hz-20kHz 65Hz-20kHz 55Hz-20kHz | ||
| MAX SPL 122dB 124dB 126dB | |||
| DSP 56Bit | 56Bit | 56Bit | |
| Convorsione AD/DA | 24Bit / 48kHz | 24Bit / 48kHz | 24Bit / 48kHz |
| EQ 2 Proset | 2 Proset | 2 Proset | |
| Connector per ingressate e uscite | MIC/LINE Combo (XI-R-F+jack 6.35mm) Uscita Link XLR-M | MIC/LINE Combo (XI-R-F+jack 6.35mm) Uscita Link XLR-M | MIC/LINE Combo (XI-R-F+jack 6.35mm) Uscita Link XLR-M |
| Controll | LEVEL interrupto LINE/MIC loc ON PEAK/SIGN tasto PRESET | LEVEL interrupto LINE/MIC loc ON PEAK/SIGN tasto PRESET | LEVEL interrupto LINE/MIC loc ON PEAK/SIGN tasto PRESET |

| ASM10 | ASM12 | ASM15 | |
| Tensione operativaFusibile | 220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~ | 220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~ | 220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 25C V~ |
| Max asorbimento | 300W | 300W | 300W |
| Cabinet | 2 maniglie incassateForo per palo ≥ 35mm. | 2 maniglie incassateForo per palo ≥ 35mm. | 2 maniglie incassateForo per palo ≥ 35mm. |
| Materiallo del cabinet | Multistrato da15mm. | Multistrato da15mm. | Multistrato da15mm. |
| Finutura del cabinet | Venice anti-graffio con elevata resistenza meccanica | Venice anti-graffio con elevata resistenza meccanica | Venice anti-graffio con elevata resistenza meccanica |
| Dimensioni (L x H x P) | 380 x 333 x 480mm | 450 x 338 x 510mm | 495 x 405 x 610mm. |
| Peso netto 12Kg | 19Kg | 20.5Kg | |
| Accessori opzionali | Copertura imbibita CV-SM10 | Copertura imbibita CV-SM12 | Copertura imbibita CV-SM16 |
ASM SERIES
TABLE DES MATIÈRES
1 EINLEITUNG 33
2 INSTALLATION 34
3 BESCHREIBUNG 35
3.1 EINGANGE UND BEDIENELEMENTE 35
3.2 | STROMVERSORGUNG 38
4 | FEHLERBEHEBUNG 39
5 TECHNISCHE DATEN 40
6 | NOTIZEN 52
PACKUNGSHAHLT
- 1 x Aktiver Koaxial-Monitor
-1Netzkel(VDE)
1 Bedienungsanleitung - Abschnitt 1 - 1x Bedienungsanleitung - Abschnitt 2
Die Hinweis in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der "BEDIENUNGSCANLEITUNG - ABSCHNITT 2".
1 EINFUHRUNG
Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies erworben haben!
In diesen professionellen Koaxial-Lautsprecher steckt unsere gesamte Technik-Leidenschaft und unsere langjährige Erfahrung. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und weitere Jahreslang hochwertige Leistung liefert.
Er wurde speziell für einechnelle und einfache Bedienung entwickelt und erfüllt die Wünsche aller, die einen aktiven Bühnermonitoruchen, der exzillente Leistung und das Beste Preis-Leistungs-Verhältnis seiner Kategorie bietet.
Mit seiner eleganten und modernen Optik vereint er optimal ausgereffte professionnelle Eigenschaften mit herausragender Wertigkeit, wie zum Beispiel:
- Wahlbare Eingänge MIC/LINE für eine verbesserte Signalverwaltung je nach Einsatzzahlen;
Vielsieitiges Einsatzspektrum mit Auswahl zwischen zwei Installationspositionen: Als Bühnenmonitor oder auf einem Stativ montierter PA-Lautsprecher; - Sofort konfigurierbar durch die am Seitenpanel einstellbaren EQ-Presets;
Die optional erhältlichen Abdeckungen vereinfachen den Transport und die Montage und dienen dem Schutz des Geräts.
Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lessen, damit Sie these Produkte optimal nutzen konnen.
Für Sicherheitschinweise, Vorsichtsmaßnahmen, Gewährleistungs und Entsorgung siehe Anhang Abschnitt 2.
Weitere informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website: www.ant-intomusic.com.
ASM SERIES
2 INSTALLATION
Alle Laufsprecher sind wie folgt ausgestellt:
A | Seitliche Griffmelden
B Flansch mit 35mm Ständerbohrung
C Rutschhemmer aus Gummi
D | Frontseitiges Metall-Schutzgitter




B
C
Beachten Sie bei der Installation des Laufsprechers zur Gewährleistung seiner einwandfrei Funktion unbedingt folgende Anweisungen.
- Stellen Sie den Laufsprecher waagerecht auf eine ebene und solide Oberfläche, vergewissem. Sie sich damit, dass die unteren Gummilfe perfekt auf dem Boden oder der Stellfläche aufliegen. Der Laufsprecher muss auf dem Fußboden aufgestellt werden (Konfiguration Monitor).
- Installieren Sie den Lausprecher niemals auf mobilen Wagena, Stühlen, Tischen oder Gegenständen, die keine Stabilität aufweisen oder das Gewicht nicht tragen können.
- Um eine korrekte Wärmeableitung des Verständers sichzustellen, belassen Sie zwischen Rückschüsse des Lautspeichers und anderen Gegenständen wie Wänden, Ecken oder Vorhängen einen ausreichenden Freiraum. Stellen Sie das Gerätiemals in der Höhe von Wärmequellen irgondeiner Art auf.
- Beim Einsatz im Freien das Gerät keinem Witterungseinflüssen aussetzen.

ACHTUNG: Den Lautsprecher stabil und sicher installieren, um jegliche Gefährdung von Personen und Strukturen auszuschreiben.
3 | BESCHREIBUNG

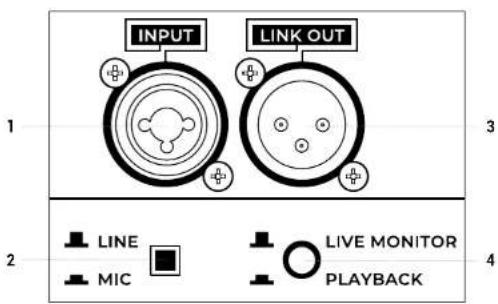

3.1 EINGANGE UND BEDIENELEMENTE

MIC/LINE INPUT
Symmetrischer Mikrofoneingang mit Combo-Buchse XLR-F/6,35 mm-Klinkenbuchse. Es kann auch ein unsymmetrisches Mikrofonkabel verwendet werden. Die Lautstärke dieser Eingänge wird mit dem Regler LEVEL eingestellt.
HINWEIS: Verwenden Sie nach Möglichkeit stets symmetrische Kabel.
2 TASTE LINE/MIC
Stellen Sie die Taste auf LINE (nicht gedrück) zur Nutzung einer Quelle auf Line-Level (Mischopalle und vorstärkte Instrumente) oder auf MIC (eingedrück) zur Nutzung eines Mikrofons. Verwenden Sie zum Erhönen oder Verringer einen kleinen Schitzschraubenreder.
3 LINK OUT
Link-Ausgang des Eingangssignals auf Stecker XLR-M. Das Signal deses Ausgangs ist von der Einstellung des Reglers LEVEL abhängig.
4 TASTE LIVE MONITOR/PLAYBACK
Drücken Sie diese Taste, um die optimale Entzernung für den Gebrauch des Laufsprechers einzustellen.
Die Entzerrungseinstellung kann zwischen zwei verschiedenen Presets gewählt werden:
ASM SERIES
LIVE MONITOR
Ideal für Liveauftritte mit auf dem Boden stehenden Lautsprecher als Bühnenmonitor. Für Musiker und Sänger.
PLAYBACK-FUNKTION
Hebt die tiefen und hohen Frenzen hervor und eignet sich ideal zur Musikwiedergabe (MP3-Player, CD-Player etc.), sowohl zur Nutzung als auf einem Stativ montiertes Hauptsystem als auch als Monitorlaufspricher.

5 LEVEL
Dieses Bedienelement regelt die Ausgangslautstärke des Lautsprechers. Durch Drehen des Reglers im Uhrzeitigersinn wird die Lautstärke erhöht, durch Drehen gegen den Uhrzeitigersinn verringer. Berücksichtigten Sie für eine optimale Einstellung stets die Baumakustik und das Musikgenre.
6 ANZEIGEN ON & SIG/CLIP
LED ON: Gerät ist stromversorgt.
Grune LED SIG/CLIP: Signal ist im Kanal MIC/LINE INPUT vorhanden. Im Normalbetrieb dient die LED als VU-Meter und somit als Pegelanzeige.
Rote LED SIG/CLIP: Eingangssignal sehr stark und nahe dem Verzerbereich. Falls die rote LED dauerhaft leuchtet, muss der Pegel LEVEL oder die Pegel der am Eingang MIC/LINE INPUT angeschlossenen Geräte reduziert werden.
ACHTUNG DasGertDarfniene mit Pegelnbetrieben werden, die zumnahezuständigen roten Aufleuchten der LED SIG/CLIP führen.

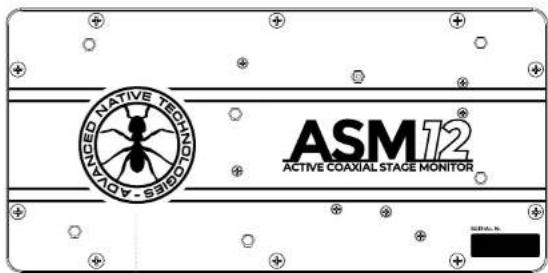

7 RUCKWAND
Die Kuhlung des Verstärkers und die Temperaturhaltung innerhalb der gesetzlichen Grenzen wird durch eine korrekte Wärmeableitung sichergestellt. Aus dieser Grund sollen Sie auf keinen Fall den Rahmen und die Rückwand des Laufsprechers abdecken oder die Wärmeabfuhr behindern.

7

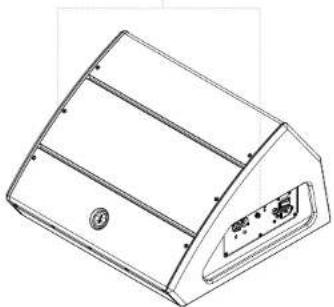

8 GRIFFMULDEN ZUM HEBEN UND TRANSPORTIEREN
Verwenden Sie diese Grünfludten (Abb.1) zum Transporten um Aufstellten des Lautspechers. Benutzten Sie diese Griffe nicht, um den Lautspecher aufzufhängen oder in einer beliebigen Position zu sichern.

8
Abb.1 - Seitliche Griffmulen den fur den Transport
ASM SERIES

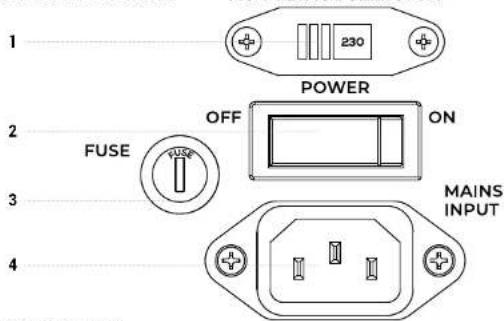

3.2 | STROMVERSORGUNG
1 AC VOLTAGE SELECTOR
Wahlschalter der Betriebsspannung. Er ist werkseitig eingestellt und braucht in der Regel nicht betägt zu werden.
ACHTUNG: Überprüfen Sie vor der Einschaltung des Geräts, dass die Netzspannung und die Betriebsspannung des Geräts übereinstimmen.
2 POWER ON/OFF
Schalter zum Ein-/Ausschalten des Lautspechers.
HINWEIS: Schalten Sie für einen korrekten Betrieb den Lautsprecher stets zuletzt ein undals erstens aus. Versicherern Sie sich vor dem Einschalten des Systems, dass der Regler LEVEL auf Mindeststufe stehen.
3 FUSE
Sicherung.
ACHTUNG: Sicherungnurmit einer Sicherung des gleichen Typs und mit denselben Werten ersetzen. Wenden Sie sich an eine autorisierte Servicestelle, fals die Sicherung weiterhin hersauspringt:
4 MAINS INPUT
IEC-Eingang mit integriertem Netzfilter. In jeder Verpackung mitgeliefert wird ein für die jeweilige Region geeignetes Stromversorgungskabel. Sich zunachst vergewissem, dass das Gerät vor dem Anschlieben des Kabels an das Stromnetz abgeschalten ist, dann Stromkabel anschließen. Trennen Sie zu ihrer Sicherheit niemals die Erdung.
ACHTUNG: Zur Senkung des Risikos elektrischer Schläge das Gerät niemals an das Stromnetz anschließen, wenn das Gitter abgenommen ist.
4 | FEHLERBEHEBUNG
| PROBLEMA SPIE LUMINOSE SOLUZIONE | ||
| Kein Ton LED ON leuchtet | nicht | Vergewissen Sie sich, dass das Gerät ordnungsgemäß an der Netzestecklose angeschlossen ist. Prüfen Sie, ab der Netzestecker fest in der Steckdose eingesetzt ist. |
| Zulieser Ton | LED ON leuchtet aber LEVEL niedrig eingestell. | Drehen Sie den Regler LEVEL im Uhrzeitersim. Prüfen Sie, ab die LED SIG leuchtet. Überprüften Sie das Signalkabel |
| Vorzamung LED SIG/CLIP rot | Vermindern Sie den Pegel vom LEVEL oder der Eingangssquellen. Versichorn Sie sich bei Verwendung von Line-Eingangssignalien, dass die Taste LINE/MIC nicht in der Position MIC eingedrück ist. | |
| LED SIG/CLIP grün Quellenpegel überprüften. | ||
| Dumpfer Klang | Stellon Sie den Wahlschafter auf die Position LIVE MONITOR. Quillonsignal Überprüfer | |
| Schirler Klang | Stellon Sie den Wahlschafter auf die Position PLAYBACK. Quillonsignal Überprüfer | |
ASM SERIES
5 | TECHNISCHE DATEN
| ASM10 ASM12 ASM15 | |||
| System 2-Wege Bassreflex 2-Wege Bassreflex 2-Wege Bassreflex | |||
| LF 10" Custom-Woofer | 2" VC | 12" Custom-Woofer, 2.5" VC | 15" Custom-Woofer, 3" VC |
| HF 1" Kompressionstreiber, 1" VC | 1" Kompressionstreiber, 1.35" VC | 1" Kompressionstreiber, 1.35" VC | 1" Kompressionstreiber, 1.35" VC |
| Verständigung Klasse D + Klasse A/B Klasse D + Klasse A/B Klasse D + Klasse A/B | |||
| Spitzenleistung (LF-HIF) | 400W 600W 500W | ||
| Frequenzgang (+/-1.0dB) | 70Hz-20kHz 65Hz-20Hz 55Hz-20kHz | ||
| MAX SPL 122dB 124dB 126dB | |||
| DSP 56Bit 56Bit 56Bit | |||
| AD/DA-Umwandelung | 24Bit / 48kHz | 24Bit / 48kHz | 24Bit / 48kHz |
| EQ 2 Prozents 2 Prozents 2 Prozents | |||
| Ein- und Ausgangs-Anschlisse | MIC/INE Combo(XLR-F + 6.35 mm-Klinkenbuchse)Link Ausgang XLR-M | MIC/INE Combo(XLR-F + 6.35 mm-Klinkenbuchse)Link Ausgang XLR-M | MIC/INE Combo(XLR-F + 6.35 mm-Klinkenbuchse)Link Ausgang XLR-M |
| Bedingteslemente | LEVELSchafter LINE/MICLED ON-PEAK/SIGNTaste PRESET | LEVELSchafter LINE/MICLED ON-PEAK/SIGNTaste PRESET | LEVELSchafter LINE/MICLED ON-PEAK/SIGNTaste PRESET |

| ASM10 | ASM12 | ASM15 | |
| Betriebsspannung | 220-240V~ | 220-240V~ | 220-240V~ |
| Sicherung | 50-60Hz | 50-60Hz | 50-60Hz |
| T2AL 250V~ | T2AL 250V~ | T2AL 250V~ | |
| 110-120V~ | 110-120V~ | 110-120V~ | |
| 50-60Hz | 50-60Hz | 50-60Hz | |
| T4AL 250V~ | T4AL 250V~ | T4AL 250V~ | |
| Max. Leistungsaufnahme | 300W | 300W | 300W |
| Gehäuse | 2 Griffmelden | 2 Griffmelden | 2 Griffmelden |
| Ständerbohrung Ø | Ständerbohrung Ø | Ständerbohrung Ø | |
| 35mm | 35mm | 35mm | |
| Gehausc motorial | 15 mm | 15 mm | 15 mm |
| Mehrheitspromoz | Mehrheitspromoz | Mehrheitspromoz | |
| Gehäusefinish | Kralzfeiste Lackierung mit hoher mechanischer Bestandigkeit | Kralzfeiste Lackierung mit hoher mechanischer Bestandigkeit | Kralzfeiste Lackierung mit hoher mechanischer Bestandigkeit |
| Abmessungen (LxH x T) | 380 x 338 x 480 mm | 450 x 338 x 510 mm | 495 x 405 x 610 mm |
| Nettogewicht: 12 kg | 19 kg | 20.5 kg | |
| Optionales Zubehör | Gepolsterte Abdeckung CV-SM10 | Gepolsterte Abdeckung CV-SM12 | Gepolsterte Abdeckung CV-SM15 |
