MANUALE UTENTE ASM 12 ANT

1 | Introduzione 13
2 Installazione 14
3 | Descrizione 15
3.1 | Ingressi & controlli 15
3.2 | Alimentazione 18
4 | Soluzione dei problemi 19
5 Specifiche tecniche 20
6 Note 52

CONTENUTO DELL'IMBALLO

• 1 x Monitor coassiale attivo
• n.1 cavo di alimentazione (VDE)
• 1x Manuale d'uso - Sezione 1
• 1x Manuale d'uso - Sezione 2

Le avwertenze del presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - SEZIONE 2".

ASM SERIES

2 INSTALLAZIONE

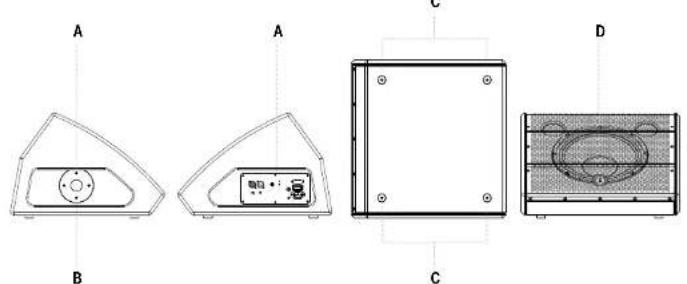

Ogni diffusore e dotato di:

A Maniglile laterali incassate
B | Flangia con foro 35mm. per palo
C Piedini antiscivolo in gomma
D | Griglia frontale metallica di protezione

Per l'installazione del difusore e a garanzia del suo corretto funzionamento, attenetevi scrupolosamente alle segunti istruzioni:

• Collocate il diffusore in posizione orizzontale su una superficie piana e stabile, assicurandovi che tutti i pedini inferiori in gomma siano perfettamente aderenti al pavimento o alla superficie di appoggio. Il diffusore è predisporto per l'utilizzo su pavimento (configurazione monitor).
  Non installate mai il diffusore su carrelli mobili, sedie, tavoli o oggetti simili che non siano stabili o non in grado di sostarare il peso.
  Per consentire una corretta dissipazione del calorie dell'amplicazione, lasciate una distanza sufficiente tra il paneletto posteriore del diffusore e altri oggetti quali pareti, angoli, tende, e non collocate mai l'apparecchio vicino a sorgenti di calorie di quaisiasi tipo.
• Nell'utilizzato all'aperto evitate luoghi esposti alle interperie.

ATTENZIONE: Installate il diffusore in modo stabile e sicuro, in modo tale da evitare qualsiasi condizione di pericolo per l'incolumita di persone e strutture.

3 | DESCRIZIONE

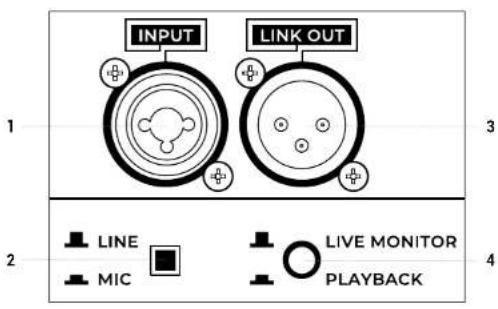

3.1 | INGRESSI & CONTROLLI

1 MIC/LINE INPUT

Ingresso microfono bilanziato con presa Combo XLR-F/Jack da 6.35 mm. E possible use anche un cavo microfonico jack non bilanziato. Il volume di quosti ingressi è regolato tramite la manopola LEVEL. NOTE: Usate disponibile sempre cavi bilanziati.

2 TASTO LINE/MIC

Posizione il tasto su LINE (alzato) per l'utilizzo di una sorgente a livello linea (mixer e dispositivi pre-amplificati) o su MIC (premuto) per l'utilizzo di un microfono. Per abbassario o alzario utilizzate un cacciavite con una punta piccola.

3LINKOUT

Uscita di rilancio del segnale in ingresso su spina XLR-M. Il segnale di questa uscita dipende alla regolazione della manopola LEVEL.

4 TASTO LIVE MONITOR/PLAYBACK

Premete quello tasto per selezione l'equalizzazione ottimale per l'utilizzo del diffusore. E' possibile selezionare l'impostazione di equalizzazione tra due diversi preset:

ASM SERIES

LIVE MONITOR

Ideale per esecuzione dal vivo con il diffusore posizionato a terra come monitor da palco. Indicato per musicae i cantanti.

PLAYBACK

Enfatiza le frequenza basse alte, ed è ideale per ascolto e utilizzo di musica riprodotta (lettori MP3, CD etc.), sia per uso come ricerca principale montato su treppiede meanche comme monitor di rinnforzo.

5 LEVEL

Questo controlo regola il volume di uscita del diffusore. Girate la manopola in senso orario peramente ilvolume in senso antorano per abbassario. Peruna regolazione ottimale considerate sempre l'acustica dell'amiente e i genere musicae.

Led SIG/CLIP verte: il segnale è presente nel canale MIC/LINE INPUT. Nel normale funzionamento il led funge da Vu-Meter e indica il livello audi.

Led SIG/CLIP grosso: il segnale in ingresso e molto forte ed prossimo alla distorsione.

ATTENZIONE: l'apparecchio non deve mai lavorare con livelli tali da far illuminare di grosso in modo presso che costante il LED SIG/CLIP.

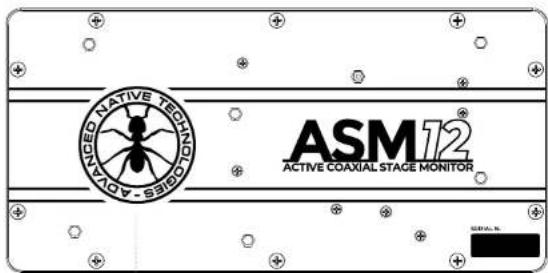

7 PANNELLO POSTERIORE

Il processo di raffreddamento dell'amplificatore e il mantenimento della temperatura del pannello nei limiti di legge e garantio da una corretta dissipazione del calore, pertanto siraccomanda dinon ostruire o coprire in nesun modulo itelaio il pannello posteriore del difusore.

7

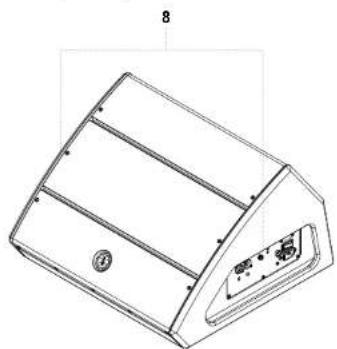

Utilizzate queste maniglie incassate (Fig.1) per il trasporto e il posit ionamento del diffusore. Non usatele per appendere il diffusore o per bloccarlo in qualiasi posizione.

Fig.1 - Maniglie laterali incassate per trasporto

ASM SERIES

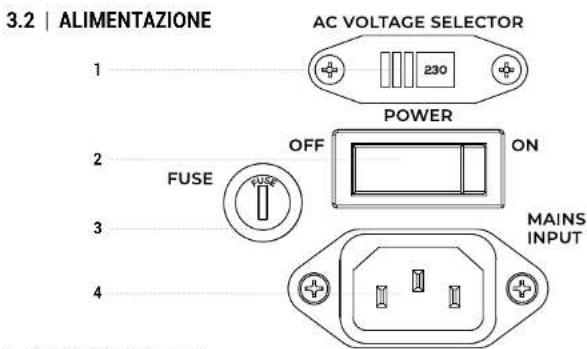

1 AC VOLTAGE SELECTOR

Selettore della tensione di esercizio. Generalmente non occorre-agire su quosto,. commande poichè è impostato in fabbrica.

ATTENZIONE! Prima di accendere l'apparecchio assicuratevi che la tension di rete e quella del dispositivo coincidano.

2 POWER ON/OFF

Interruttore per accensione/spegnimento del diffusore.

NOTA: per un correto funzionamento accendete sempre il diffusore per ultimo e spegnneleo per primo. Prima di accenderei istema assicuratevichela manopola LEVEL sia al minimo.

3 FUSE

Fusibile di protezione

ATTENZIONE: Sostituire il fusabile unicamente con uno dello stesso tipo e con gli steSSI valori. Se il fusabile continua a salute, rivolgetevi ad un centro di assistenza autorizzato.

4 MAINS INPUT

Presa IEC di ingresso con filtrdi rete integrato. Ogni confezione è formita del cavo di alimentazione necessario, specifico per la vostra zona. Inserite in questa presa il cavo per l'alimentazione elettrica ma accertatevi che l'apparechio si spento prima di collegare il cavo alla rete. Per la vostra sicurezza, non scollegate mai il polo di messa a terra.

ATTENZIONE: Per ridurre il rischio di scosse elettriche, non connetterme mai l'alimentazione di rete all'apparecchio quando la griglia è rimossa.

18 Manuale c'uso | Serie ASM

4 | SOLUZIONE DEI PROBLEMI

PROBLEMASPIE LUMINOSESOLUZIONE
Assenza di suono Led ON spento		Assicurativi che l'appareccio si ageglio correttamente alla presa di corrente elettrica. Accertatiivi che la spona ci rete via saldamenti inserita nella presa.
Suono tropo basso	LED ON accesso ma LEVEL abbassato.	Girale la manicpola LEVEL in senso orario.Assicurativi che il LED SIG ia accesso.Controllate il cavolo di segnale
Distorsione	Led SIG/CLIP rosso	Attenuate il livello di LEVEL o delle sorgenti in ingresso. Usando segnali di linea in ingresso assicurativi che il tasto LINE/MIC non si premuto in posizione MIC.
	Led SIG/CLIP verte	Controllate il livello della sorgente.
Suono risonante		Mettete il selettore nella posizione LIVE MONITOR
		Controllate il segnale della sorgente
Suono stridente		Mettete il selettore nella posizione PLAYBACK
		Controllate il segnale della sorgente

ASM SERIES

4 | SOLUZIONE DEI PROBLEMI

ITALe informazioni contente in queamento manuale sono state attenmente reditate e controllate. Tuttavia non si aslacare abulli responsabilita per eventuale usilizzate. Questo manuale non puclo conlioniera una risposata a lulli s riggoli problemle che sono proccato presentari durante i rinniazioni e I'uso dei apparacchio. Sianno a rostra dispiaggio per fornire eventuali ulteriori informazioni e consigni. A.E.E. Industria Srl non pue escricitario rurasse per danni o sicidenza: a basso o personale, causati o conniscia allutilizzazione o malfunzione del apparacchio. A E.G. Industria Srl si resiera il cimento di corrambe specifiche e aspetto del procotto甚么 acun preavviso.
