MANUAL DE USUARIO ASM 12 ANT

MONITORES ACTIVOS COAXIALES DE ESCENARIO

1 | Introduccion 43
2 | Instalación 44
3 | Descripción 45
3.1 | Entradas y controles 45
3.2 | Alimentación 48
4 | Soluccion de problemas 49
5 | Caracteristicasétécnicas 50
6 | Notes 52

CONTENIDO DEL EMBALAJE

• 1 Monitor coaxial activo
• n.°1 cable of alimentación (VDE)
• 1 Manual de uso - Sección 1
  1 Manual de uso - Sección 2

Respecte las advertencias de este manual y los contentsos del "MANUAL DE USO - SECCION 2".

ASM SERIES

2 INSTALACION

A Asas laterales embutidas
B1Brida con orificio 35mmpara barra
C Pies antideslizantes de goma
D | Rejilla frontal metalica de proteccion

Para instalar el difusor y asegurar un funcionacorrecto, respete estricamente las instruccionesesionles:

• Situe el difusor en posicion horizontal sobre una superficie llana y estable, controlando que todos los pies de goma inferiores adheran perfectamente al pavimento o a la superficie de apoyo. El difusor se ha preparado para utiliser sobre el pavimento (configuracion monitor).
• No instale nunca el difusor sobre carros moviles, sillas, mesas u objetos similares no estables o que no pudan soportar su peso.
  Para aseguir una disipacion correcta del calor generado por el amplificador, deje una distancia sufficiente entre el panel trasero del difusor y otheros objectos, tales como paredes, esquinas, cortinas, y no instale el aparato circa de fuentes de calor de ningun tipo.
• Si lo utilizes al aire libre, evite lugares expuestos a la intemperie..

ATENCLON: Instale el difusoren unmodo establey seguro, para evitar condidiones o peligrros para la seguridad de personas yestructuras.

44 Manual de uso | Serie ASM

3 | DESCRIPCION

3.1 | ENTRADAS Y CONTROLES

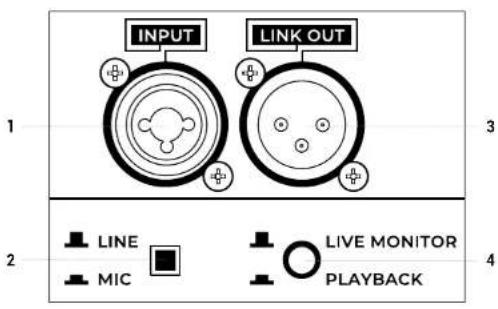

1 MIC/LINE INPUT

Entrada de microfondo balanceada con toma Combo XLR-F/jack de 6,35 mm. Temaispeuedeutilizaruncable microfondoicojack nobalanceado El volumen de estas entradas se regula mediante el boton LEVEL. NOTE: En la medida de lo possible,use sempre cables balancesalevel.

2 BOTON LINE/MIC

Situe el boton en LINE (levantado) para usar una fuente a nivel de linea (mezclador y dispositivos preamplificados) o en MIC (pulsado) para la utilizacion de un microfondo. Use un destornillador de punta(PCqueña para subirlo o bajoarto.

3 LINK OUT

Salida de reactivacion de la serial de entrada en la clavja XLR-M. La serial de esta calidad depende de la regulacion del boton LEVEL.

4 BOTON LIVE MONITOR/PLAYBACK

Pulse este boton para selectionar la ecualacion optima para utilizez el difusor. Se可以选择ar elajste deecualacion entre dos preset ciintos:

ASM SERIES

LIVE MONITOR

Ideal para actuaciones en directo con el difusor situado en el suejo como monitor de escenario. Indico para música y cantantes.

PLAYBACK

Enfatiza las frequencies bajas y altas y es ideal para eschar y usar música reproduceda (lectores de MP3, CD, etc.), para el uso como sistemas principal montado sobre un tripode, pero también como monitor de refuerzo.

5 LEVEL

Este control regula el volumen de salida del dilusor. Gire el botón en sentido horario para subir el volumen o en sentido antihorario para bajojo. Para Obtener una regulación optima, considere ahora la acustica del entorno y elrogeno musical.

6 INDICADORES ON & SIG/CLIP

Led ON: la unidad recibe alimentacion.

Led SIG/CLIP verte: la senal está presente en el canal MIC/LINE INPUT. Durante elFuncionamento normal, el led direccion como Vu-Meter e indica el nivel de sonido.

Led SIG/CLIP rojo: la senal de entrada es muy fuerte y estaproxima a la distorsion. Si el路口 rojo se enciende sin interruptions, se ha de reducir el niveI LEVEL o reducir los niveles de los dispositivos connectados a la entrada MIC/LINE INPUT.

ATENCION el aparato no ha de configurar nunca con niveles, que pueda iluminar casi constantemente el LED SIG/CLIP.

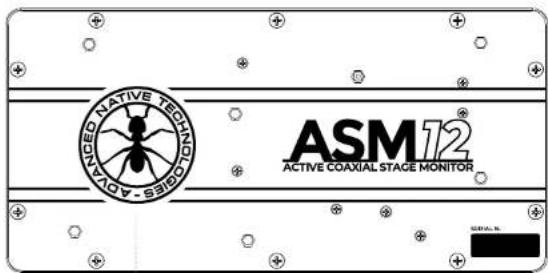

7 PANEL TRASERO

Para asegurar la refrigeracion del amplificador ymantener la temperatura del panel en el rango de values existecios por la ley, es indispensable una disipacion correcta del calor; por consiguierte, se recomienda no obtruir ni cubir de ninguin modo el bastidor ni el panel trasero del difusor.

7

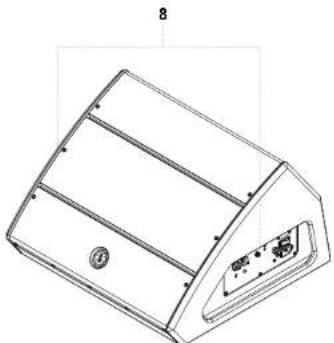

8 ASAS EMBUTIDAS PARA EL LEVANTAMENTO Y EL TRANSPORTE

Utilice estas asas embulidas (Fig.1) para el transporte y el posicionnamento del difusor.No las emplea para colgar el difusor ni para bloquearlo enalguna direccion.

Fig.1 - Asas laterales embutidas para el transporte

ASM SERIES

3.2 | ALIMENTACION

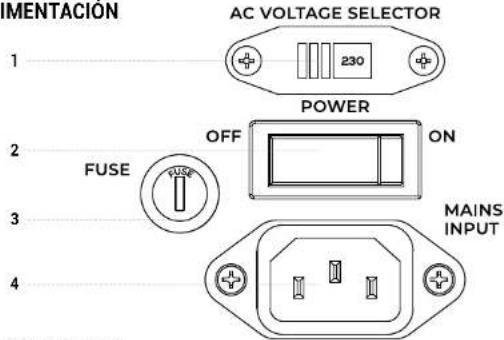

1 AC VOLTAGE SELECTOR

Selector de la tension de service. Generalmente, no esnecessaryutilizar porque la tension se ajusta en la fabrica.

ATENCLON: Antes de y la del dispositivo coi

2 POWER ON/OFF

Interruptor para encender/apagar el difusor.

NOTA: ha de encender sempre el difusor porultimate y apagarlo el primero para un functonamento correcto. Antes de encender el difusor, asegürese de que le boton LEVEL este en el minimo.

3 FUSE

Fusible de proteccion.

ATENTION Cambie e mismas caractéstica

Si el fusible sigue saltando, contacte a un centro de asistencia autorizada.

4 MAINS INPUT

Toma IEC de entrada con filtró de red integrado. El dispositivo se suministra con el cable de alimentaciónHOUSE para la zona. Inserte el cable de alimentación electrónica en esta torna, pero controlle que el aparato está apagado antes de conectar el cable a la red. Por su seguridad, no desconecte nunca el polo de tierra.

ATENCLON:Para redu alimentacion de red a

PROBLEMA PILOTOS LUMINOSOS SOLUCION
No hay sonido	Led ON apagado	Asegürese de que el aparto está concejado correcclementa la toma de corrente electrónica.Asegürese de que la clavija de rec está insertada en modo yo en la toma.
Sonidodemasiado bajo	LED ON encodi.do, pero LEVEL bajo.	Cire el botón LEVEL en el sentidohorario.Asegürese de que el LED SIG estáencendido.Controlle el cable de serial
Distorsión Led SIG/CLIP rojo		Bajo el nivel do LEVEL o de lasfuentes en la entrada. Usandolas señáies de linea en entrada,asegürese de que el botón LINE/MIC no está pulsado en la posiciónMIC.
	Led SIG/CLIP verte Controle el nivel de la fuente.
Sonido conrosanancia		Sitúe el selector en la posiciónLIVE MONITORControlle laelfast de la fuente
Sonido estidiente		Sitúe el selector en la posiciónPLAYBACKControlle laelfast de la fuente

ASM SERIES

5 | CHARACTERISTICAS TÉCNICAS

	ASM10 ASM12 ASM15
Sistema Bass reflex, 2 vias Bass reflex, 2 vias Bass reflex, 2 vias
LF Wooler custom de 10", VD de 2"	Wooler custom de 12", VD de 2.5"	Wooler custom de 15", VD de 3"
HF Motor de compresion de 1", VD de 1"	Motor de compresion de 1", VD de 1.35"	Motor de compresion de 1", VD de 1.35"
Amplificacion Class D + clase A/B Class D + clase A/B Class D + clase A/B
Potencia de pico (LF-HIF)	400W 600W 500W
Respuesta en ficuencia (+/- 10dB)	70Hz-20 kHz 50Hz-20 kHz	Hz 55Hz-20 kHz
MAX SPL 122dB 124dB 126dB
DSP 56 bits 56 bits 56 bits
Conversion AD/DA 24 bits/48kHz 24 bits/48kHz 24 bits/48kHz
EQ 2 Proacts 2 Presets 2 Presets
Conectaros para entradas y salidas	MIC/LINE Combo (XII R-F + jack 6.35mm)Salida Link xLRI-M	MIC/LINE Combo (XI R-F + jack 6.35mm)Salida Link xLRI-M	MIC/LINE Combo (XI R-F + jack 6.35mm)Salida Link xLRI-M
Controles	LEVELinterruptor LINE/MCloc ON PEAK/SIGNbotn PRESET	LEVELinterruptor LINE/MCloc ON PEAK/SIGNbotn PRESET	LEVELinterruptor LINE/MCloc ON PEAK/SIGNbotn PRESET

	ASM10	ASM12	ASM15
Tensión operativaFusible	220-240V~50-50HzT2A L 250V~	220-240V~50-50HzT2A L 250V~	220-240V~50-60HzT2A L 250V~
	110-120V~50-50HzT4A L 250V~	110-120V~50-50HzT4A L 250V~	110-120V~0-50 HzT4A L 250V~
Absorcción max.	300W	300W	300W
Caja	2 asas embutidasOrifico para barraØ 35mm.	2 asas embutidasOrifico para barraØ 35mm.	2 asas embutidasOrifico para barraØ 35mm.
Material de la caja	Multicapa de15mm.	Multicapa de15mm.	Multicapa de15mm.
Acabado de la caja	Pintura resistiente al rayado con una resistencia mecnática elevada	Pintura resistiente al rayado con una resistencia mecnática elevada	Pintura resistiente al rayado con una resistencia mecnática elevada
Dimensiones(L x A x B)	380 x 333 x 480mm	450 x 338 x 510mm	495 x 405 x 510mm
Peso neto	12 Kg	19 Kg	20.5 Kg
Accesoriosoptionals	Funda acolchadaCV-SMT10	Funda acolchadaCV-SMT12	Funda acolchadaCV-SMT15

ASM SERIES

6 NOTES

52 Serie ASM

Serie ASM

ASM SERIES

www.ant-intomusic.com

ESP La informacion contente en este manual ha sido redactada y controlada constanion. Aun asel, el fabricante se comoce laudacniasabilitad por posiblos inleidos. Este manuteno un pucpe darresuscaa a todos los problemales que se pueado presentar durante la instalacion y uso de eqp. Latamos a suaesta entara disposicion para faciliar todo informacion yconseos necessarios.ALB Industria Srl se exime de toda responsabilitad por datos materiales y personales o accidentes, causados o relacionos con el uso y los problemales de funccionamento del eqp. ALB. Industria Srl se reserva e cerocho o modifier las espocaciones y el diafo del producto, no su previa esvice.
