MANUAL DE USUARIO ASM 10 ANT

1 | Introducción 43
2 | Instalación 44
3 | Descripción 45
3.1 | Entradas y controles 45
3.2 | Alimentación 48
4 | Solución de problemas 49
5 | Características técnicas 50
6 | Notes 52

CONTENIDO DEL EMBALAJE

• 1 Monitor coaxial activo
- n.°1 cable de alimentación (VDE)
• 1 Manual de uso - Sección 1
• 1 Manual de uso - Sección 2

Respete las advertencias de este manual y los contenidos del "MANUAL DE USO - SECCIÓN 2".

1. Manual de uso | Serie ASM

1 | INTRODUCCIÓN

¡Gracias por adquirir un producto A.N.T - Advanced Native Technologies!

Este difusor coaxial profesional el resultado de la pasión y la experiencia, que hemos acumulado a lo largo de los años para ofrecerle un producto, que satisfaga sus exigencias y mantenga la calidad a lo largo del tiempo.

Diseñado específicamente para un uso inmediato y sencillo, satisface las expectativas de quienes buscan un monitor de escenario activo, con óptimas prestaciones y la mejor relación calidad/precio de su categoría.

Se caracteriza por un aspecto elegante y contemporáneo y conjuga en un modoóptimo características profesionales de gran calidad y valor excepcional, tales como:

• Entradas seleccionables MIC/LINE para mejorar el control de la señal en función de los marcos de utilización;
• Utilización de gran versatilidad, con la opción de elegir entre dos posiciones de instalación: como monitor de escenario o como difusor de amplificación sobre trípode;
• Configuración inmediata mediante los presets de ecualización ajustables en el panel lateral.

Fundas opcionales disponibles, para facilitar el transporte, el montaje y la integridad del producto.

Dedique unos minutos a leer este manual de instrucciones, para que pueda aprovechar al máximo las prestaciones del producto.

Para las instrucciones relativas a la seguridad, las precauciones, la garantía y la eliminación del aparato, consulte el anexo Sección 2.

Para más información sobre todos los productos del catálogo A.N.T, consulte nuestra página web: www.ant-intomusic.com.

Serie ASM | Manual de uso

ASM SERIES

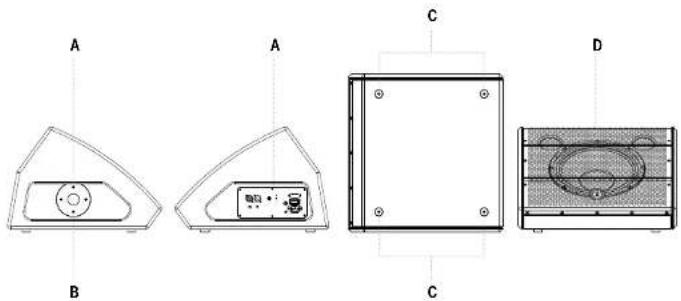

2 | INSTALACIÓN

A | Asas laterales embutidas
B | Brida con orificio ∅ 35mm. para barra
C | Pies antideslizantes de goma
D | Rejilla frontal metálica de protección

A B A C C D

Para instalar el difusor y asegurar un funcionamiento correcto, respete estrictamente las instrucciones siguientes:

• Sitúe el difusor en posición horizontal sobre una superficie llama y estable, controlando que todos los pies de goma inferiores adhieran perfectamente al pavimento o a la superficie de apoyo. El difusor se ha preparado para utilizarlo sobre el pavimento (configuración monitor).
• No instale nunca el difusor sobre carros móviles, sillas, mesas u objetos similares no estables o que no puedan soportar su peso.
• Para asegurar una disipación correcta del calor generado por el amplificador, deje una distancia suficiente entre el panel trasero del difusor y otros objetos, tales como paredes, esquinas, cortinas, y no instale el aparato cerca de fuentes de calor de ningún tipo.
• Si lo utiliza al aire libre, evite lugares expuestos a la intemperie..

ATENCIÓN: Instale el difusor en un modo estable y seguro, para evitar condiciones o peligros para la seguridad de personas y estructuras.

44 Manual de uso | Serie ASM

3 | DESCRIPCIÓN

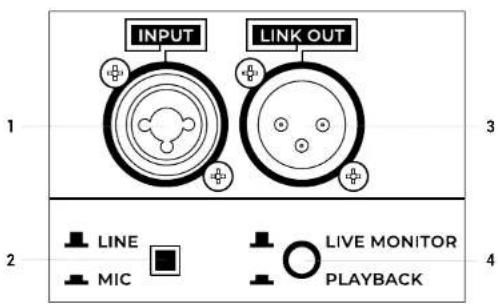

3.1 | ENTRADAS Y CONTROLES

INPUT LINK OUT 1 3 2 LINE MIC LIVE MONITOR PLAYBACK 4

1 MIC/LINE INPUT

Entrada de micrófono balanceada con toma Combo XLR-F/jack de 6,35 mm. También se puede utilizar un cable microfónico jack no balanceado. El volumen de estas entradas se regula mediante el botón LEVEL. NOTA: En la medida de lo posible, use siempre cables balanceados.

2 BOTÓN LINE/MIC

Sitúe el botón en LINE (levantado) para utilizar una fuente a nivel de línea (mezolador y dispositivos preamplificados) o en MIC (pulsado) para la utilización de un micrófono. Use un destornillador de punta pequeña para subirlo o bajarlo.

3 LINK OUT

Salida de reactivación de la señal de entrada en la clavija XLR-M. La señal de esta salida depende de la regulación del botón LEVEL.

4 BOTÓN LIVE MONITOR/PLAYBACK

Pulse este botón para seleccionar la eualización óptima para utilizar el difusor. Se puede seleccionar el ajuste de eualización entre dos presets distintos:

Serie ASM | Manual de uso

ASM SERIES

LIVE MONITOR

Ideal para actuaciones en directo con el difusor situado en el suelo como monitor de escenario. Indicado para músicos y cantantes.

PLAYBACK

Enfatiza las frecuencias bajas y altas y es ideal para escuchar y utilizar música reproducida (lectores de MP3, CD, etc.), para el uso como sistema principal montado sobre un trípode, pero también como monitor de refuerzo.

LEVEL -∞ MAX SIG/PEAK ON 6 5

5 LEVEL

Este control regula el volumen de salida del difusor. Gire el botón en sentido horario para subir el volumen o en sentido antihorario para bajarlo. Para obtener una regulación óptima, considere siempre la acústica del entorno y el género musical.

6 INDICADORES ON & SIG/CLIP

Led ON: la unidad recibe alimentación.

Led SIG/CLIP verde: la señal está presente en el canal MIC/LINE INPUT. Durante el funcionamiento normal, el led funciona como Vu-Meter e indica el nivel de sonido.

Led SIG/CLIP rojo: la señal de entrada es muy fuerte y está próxima a la distorsión. Si el led rojo se enciende sin interrupciones, se ha de reducir el nivel LEVEL o reducir los niveles de los dispositivos conectados a la entrada MIC/LINE INPUT.

ATENCIÓN: el aparato no ha de funcionar nunca con niveles, que puedan iluminar casi constantemente el LED SIG/CLIP.

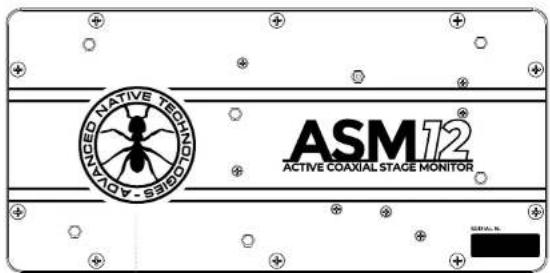

7 PANEL TRASERO

Para asegurar la refrigeración del amplificador y mantener la temperatura del panel en el rango de valores establecidos por la ley, es indispensable una disipación correcta del calor; por consiguiente, se recomienda no obstruir ni cubrir de ningún modo el bastidor ni el panel trasero del difusor.

NATIVO TECHNIC ASML ACTIVE COAXIAL STAGE MONITOR ASM12 ACTIVE COAXIAL STAGE MONITOR

7

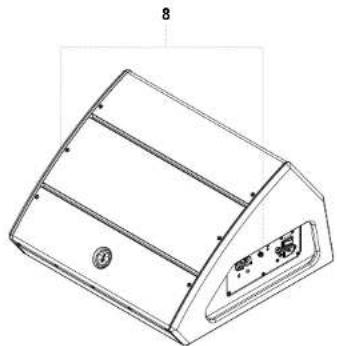

8 ASAS EMBUTIDAS PARA EL LEVANTAMIENTO Y EL TRANSPORTE

Utilice estas asas embutidas (Fig.1) para el transporte y el posicionamiento del difusor. No las emplee para colgar el difusor ni para bloquearlo en alguna posición.

Fig.1 – Asas laterales embutidas para el transporte

ASM SERIES

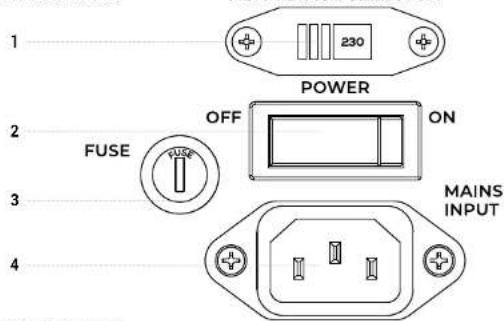

3.2 | ALIMENTACIÓN

1 230 POWER OFF ON FUSE 3 MAINS INPUT 4

1 AC VOLTAGE SELECTOR

Selector de la tensión de servicio. Generalmente, no es necesario utilizarlo porque la tensión se ajusta en la fábrica.

ATENCIÓN: Antes de encender el aparato, asegúrese de que la tensión de la red y la del dispositivo coinciden.

2 POWER ON/OFF

Interruptor para encender/apagar el difusor.

NOTA: ha de encender siempre el difusor por último y apagarlo el primero para un funcionamiento correcto. Antes de encender el difusor, asegúrese de que el botón LEVEL esté en el mínimo.

3 FUSE

Fusible de protección.

ATENCIÓN: Cambie el fusible únicamente por otro del mismo tipo y con las mismas características.

Si el fusible sigue saltando, contacte a un centro de asistencia autorizado.

4 MAINS INPUT

Toma IEC de entrada con filtro de red integrado. El dispositivo se suministra con el cable de alimentación específico para la zona. Inserte el cable de alimentación eléctrica en esta toma, pero controle que el aparato esté apagado antes de conectar el cable a la red. Por su seguridad, no desconecte nunca el polo de tierra.

ATENCIÓN: Para reducir el riesgo de descarga eléctrica, no conecte nunca la alimentación de red al aparato con la rejilla extraída.

PROBLEMA PILOTOS LUMINOSOS SOLUCIÓN
No hay sonido	Led ON apagado	Asegúrese de que el aparato esté conectado correctamente a la toma de corriente eléctrica.Asegúrese de que la clavija de red esté insertada en modo fijo en la toma.
Sonido demasiado bajo	LED ON encendido, pero LEVEL bajado.	Cire el botón LEVEL en el sentido horario.Asegúrese de que el LED SIG esté encendido.Controle el cable de señal
Distorsión Led SIG/CLIP rojo		Bajo el nivel de LEVEL o de las fuentes en la entrada. Usando las señales de línea en entrada, asegúrese de que el botón LINE/MIC no esté pulsado en la posición M/C.
	Led SIG/CLIP verde Controle el nivel de la fuente.
Sonido con resonancia		Sitúe el selector en la posición LIVE MONITORControle la señal de la fuente
Sonido estridente		Sitúe el selector en la posición PLAYBACKControle la señal de la fuente

ASM SERIES

5 | CARACTERÍSTICAS TÉCNICAS

	ASM10 ASM12 ASM15
Sistema Bass reflex, 2 vias Bass reflex, 2 vias Bass reflex, 2 vias
LF Woofer custom de 10", VC de 2"		Woofer custom de 12", VC de 2.5"	Woofer custom de 15", VC de 3"
HF Motor de compresión de 1", VC de 1"		Motor de compresión de 1", VC de 1.35"	Motor de compresión de 1", VC de 1.35"
Amplificación Clase D + clase A/B Clase D + clase A/B Clase D + clase A/B
Potencia de pico (LF+IF)	400W 600W 500W
Respuesta en frecuencia (+/- 10dB)	70Hz-20 kHz 56Hz-20 kHz 55Hz-20 kHz
MAX SPL 122dB 124dB 126dB
DSP 56 bits 55 bits 56 bits
Conversion AD/DA: 24 bits/ 48kHz 24 bits/ 48kHz 24 bits/ 48kHz
EQ 2 Presets 2 Presets	2 Presets
Conectores para entradas y salidas	MIC/LINE Combo (XLR-F + jack 6.35mm.) Salida Lin'x XLR-M	MIC/LINE Combo (XLR-F + jack 6.35mm.) Salida Lin'x XLR-M	MIC/LINE Combo (XLR-F + jack 6.35mm.) Salida Lin'x XLR-M
Controles	LEVEL, interruptor LINE/MIC loc CN PEAK/SIGN botón PRESET	LEVEL, interruptor LINE/MIC loc CN PEAK/SIGN botón PRESET	LEVEL, interruptor LINE/MIC loc CN PEAK/SIGN botón PRESET

	ASM10	ASM12	ASM15
Tensión operativaFusible	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~0-50 HzT4A L 250V~
Absorción máx.	300W	300W	300W
Caja	2 asas embutidas Orificio para barra ∅ 35mm.	2 asas embutidas Orificio para barra ∅ 35mm.	2 asas embutidas Orificio para barra ∅ 35mm.
Material de la caja	Multicapa de 15mm.	Multicapa de 15mm.	Multicapa de 15mm.
Acabado de la caja	Pintura resistente al rayado con una resistencia mecánica elevada	Pintura resistente al rayado con una resistencia mecánica elevada	Pintura resistente al rayado con una resistencia mecánica elevada
Dimensiones (L x A x B)	380 x 333 x 490 mm	450 x 338 x 510 mm	495 x 405 x 610 mm
Peso neto	12 Kg	19 Kg	20.5 Kg
Accesorios opcionales	Funda acolchada CV-SM10	Funda acolchada CV-SM12	Funda acolchada CV-SM16
