BEDIENUNGSANLEITUNG ASM 10 ANT

1 | EINLEITUNG 33
2 | INSTALLATION 34
3 | BESCHREIBUNG 35
3.1 | EINGÄNGE UND BEDIENELEMENTE 35
3.2 | STROMVERSORGUNG 38
4 | FEHLERBEHEBUNG 39
5 | TECHNISCHE DATEN 40
6 | NOTIZEN 52

PACKUNGSINHALT

• 1 x Aktiver Koaxial-Monitor
- 1 Netzkabel (VDE)
• 1 Bedienungsanleitung - Abschnitt 1
• 1x Bedienungsanleitung - Abschnitt 2

Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der „BEDIENUNGSANLEITUNG - ABSCHNITT 2“.

32 Bedienungsanleitung | ASM Serie

1 | EINFÜHRUNG

Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies erworben haben!

In diesem professionellen Koaxial-Lautsprecher steckt unsere gesamte Technik-Leidenschaft und unsere langjährige Erfahrung. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und viele Jahre lang hochwertige Leistung liefert.

Er wurde speziell für eine schnelle und einfache Bedienung entwickelt und erfüllt die Wünsche aller, die einen aktiven Bühnenmonitor suchen, der exzellente Leistung und das beste Preis-Leistungs-Verhältnis seiner Kategorie bietet.

Mit seiner eleganten und modernen Optik vereint er optimal ausgereifte professionelle Eigenschaften mit herausragender Wertigkeit, wie zum Beispiel:

• Wählbare Eingänge MIG/LINE für eine verbesserte Signalverwaltung je nach Einsatzszenarien;
• Vielseitiges Einsatzspektrum mit Auswahl zwischen zwei Installationspositionen: Als Bühnenmonitor oder auf einem Stativ montierter PA-Lautsprecher;
• Sofort konfigurierbar durch die am Seitenpanel einstellbaren EQ-Presets;

Die optional erhältlichen Abdeckungen vereinfachen den Transport und die Montage und dienen dem Schutz des Geräts.

Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen, damit Sie dieses Produkt optimal nutzen können.

Für Sicherheitshinweise, Vorsichtsmaßnahmen, Gewährleistung und Entsorgung siehe Anhang Abschnitt 2.

Weitere Informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website: www.ant-intomusic.com.

ASM Serie | Bedienungsanleitung

ASM SERIES

2 | INSTALLATION

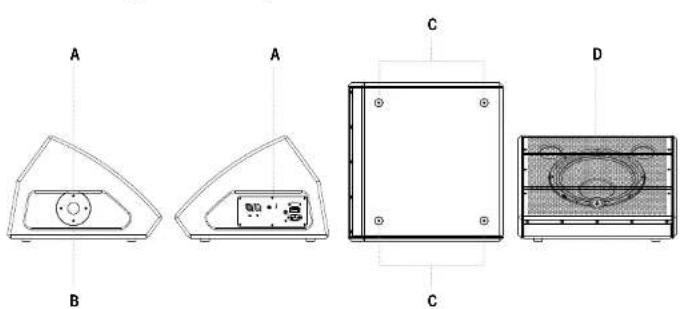

Alle Lautsprecher sind wie folgt ausgestattet:

A | Seitliche Griffmulden
B | Flansch mit ∅ 35mm Ständerbohrung
C | Rutschhemmer aus Gummi
D | Frontseitiges Metall-Schutzgitter

A B A C C D

Beachten Sie bei der Installation des Lautsprechers zur Gewährleistung seiner einwandfreien Funktion unbedingt folgende Anweisungen:

• Stellen Sie den Lautsprecher waagerecht auf eine ebene und solide Oberfläche, vergewissern Sie sich dabei, dass die unteren Gummifüße perfekt auf dem Boden oder der Stellfläche aufliegen. Der Lautsprecher muss auf dem Fußboden aufgestellt werden (Konfiguration Monitor).
• Installieren Sie den Lautsprecher niemals auf mobilen Wagen, Stühlen, Tischen oder Gegenständen, die keine Stabilität aufweisen oder das Gewicht nicht tragen können.
• Um eine korrekte Wärmeableitung des Verstärkers sicherzustellen, belassen Sie zwischen Rückseite des Lautsprechers und anderen Gegenständen wie Wänden, Ecken oder Vorhängene einen ausreichenden Freiraum. Stellen Sie das Gerät niemals in der Nähe von Wärmequellen irgendeiner Art auf.
• Beim Einsatz im Freien das Gerät keinen Witterungseinflüssen aussetzen.

ACHTUNG: Den Lautsprecher stabil und sicher installieren, um jegliche Gefährdung von Personen und Strukturen auszuschließen.

3 | BESCHREIBUNG

3.1 | EINGÄNGE UND BEDIENELEMENTE

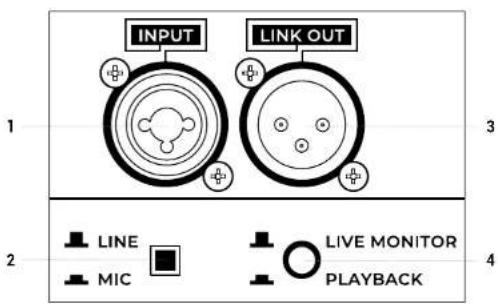

INPUT LINK OUT 1 3 2 LINE MIC LIVE MONITOR PLAYBACK 4

1 MIC/LINE INPUT

Symmetrischer Mikrofoneingang mit Combo-Buchse XLR-F/6,35 mm-Klinkenbuchse. Es kann auch ein unsymmetrisches Mikrofonkabel verwendet werden. Die Lautstärke dieser Eingänge wird mit dem Regler LEVEL eingestellt.

HINWEIS: Verwenden Sie nach Möglichkeit stets symmetrische Kabel.

2 TASTE LINE/MIC

Stellen Sie die Taste auf LINE (nicht gedrückt) zur Nutzung einer Quelle auf Line-Level (Mischpulte und vorverstärkte Instrumente) oder auf MIC (eingedrückt) zur Nutzung eines Mikrofons. Verwenden Sie zum Erhöhen oder Verringern einen kleinen Schitzschraubendreher.

3 LINK OUT

Link-Ausgang des Eingangssignals auf Stecker XLR-M. Das Signal dieses Ausgangs ist von der Einstellung des Reglers LEVEL abhängig.

4 TASTE LIVE MONITOR/PLAYBACK

Drücken Sie diese Taste, um die optimale Entzerrung für den Gebrauch des Lautsprechers einzustellen. Die Entzerrungseinstellung kann zwischen zwei verschiedenen Presets gewählt werden:

ASM SERIES

LIVE MONITOR

Ideal für Liveauftritte mit auf dem Bodenstehenden Lautsprecher als Bühnenmonitor. Für Musiker und Sänger.

PLAYBACK-FUNKTION

Hebt die tiefen und hohen Frequenzen hervor und eignet sich ideal zur Musikwiedergabe (MP3-Player, CD-Player etc.), sowohl zur Nutzung als auf einem Stativ montiertes Hauptsystem als auch als Monitorlautsprecher.

LEVEL -∞ MAX SIG/PEAK ON 6 5

5 LEVEL

Dieses Bedienelement regelt die Ausgangslautstärke des Lautsprechers. Durch Drehen des Reglers im Uhrzeigersinn wird die Lautstärke erhöht, durch Drehen gegen den Uhrzeigersinn verringert. Berücksichtigen Sie für eine optimale Einstellung stets die Raumakustik und das Musikgenre.

6 ANZEIGEN ON & SIG/CLIP

LED ON: Gerät ist stromversorgt.

Grüne LED SIG/CLIP: Signal ist im Kanal MIC/LINE INPUT vorhanden. Im Normalbetrieb dient die LED als VU-Meter und somit als Pegelanzeige.

Rote LED SIG/CLIP: Eingangssignal sehr stark und nahe dem Verzerrbereich. Falls die rote LED dauerhaft leuchtet, muss der Pegel LEVEL oder die Pegel der am Eingang MIC/LINE INPUT angeschlossenen Geräte reduziert werden.

ACHTUNG: Das Gerät darf nie mit Pegeln betrieben werden, die zum nahezu ständigen roten Aufleuchten der LED SIG/CLIP führen.

7 RÜCKWAND

Die Kühlung des Verstärkers und die Temperaturhaltung innerhalb der gesetzlichen Grenzen wird durch eine korrekte Wärmeableitung sichergestellt. Aus diesem Grund sollten Sie auf keinen Fall den Rahmen und die Rückwand des Lautsprechers abdecken oder die Wärmeabfuhr behindern.

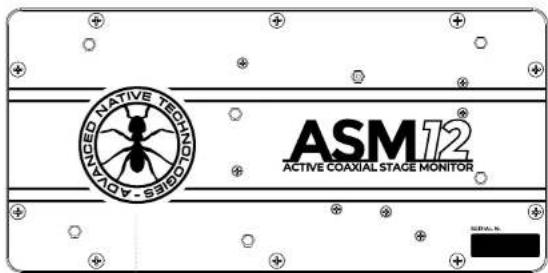

ADVANCED NATIVE TECHNOLOGIES - AQUA ASM12 ACTIVE COAXIAL STAGE MONITOR

7

8 GRIFFMULDEN ZUM HEBEN UND TRANSPORTIEREN

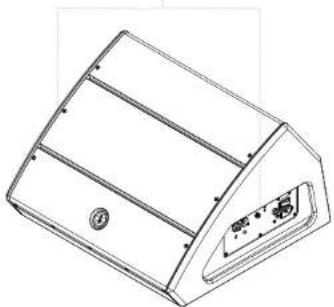

Verwenden Sie diese Griffmulden (Abb.1) zum Transportieren ur Aufstellen des Lautsprechers. Benutzen Sie diese Griffe nicht, um den Lautsprecher aufzuhängen oder in einer beliebigen Position zu sichern.

8

Abb.1 – Seitliche Griffmulden für den Transport

ASM SERIES

3.2 | STROMVERSORGUNG

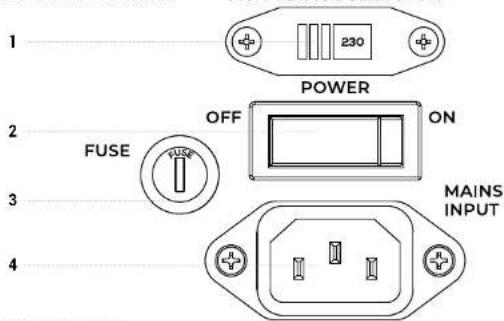

1 230 POWER OFF ON FUSE 3 MAINS INPUT 4

1 AC VOLTAGE SELECTOR

Wahlschalter der Betriebsspannung. Er ist werksseitig eingestellt und braucht in der Regel nicht betätigt zu werden.

ACHTUNG: Überprüfen Sie vor der Einschaltung des Geräts, dass die Netzspannung und die Betriebsspannung des Geräts übereinstimmen.

2 POWER ON/OFF

Schalter zum Ein-/Ausschalten des Lautsprechers.

HINWEIS: Schalten Sie für einen korrekten Betrieb den Lautsprecher stets zuletzt ein und als erstes aus. Versichern Sie sich vor dem Einschalten des Systems, dass der Regler LEVEL auf Mindeststufe steht.

3 FUSE

Sicherung

ACHTUNG: Sicherung nur mit einer Sicherung des gleichen Typs und mit denselben Werten ersetzen. Wenden Sie sich an eine autorisierte Servicestelle, falls die Sicherung weiterhin herausspringt.

4 MAINS INPUT

IEC-Eingang mit integriertem Netzfilter. In jeder Verpackung mitgeliefert wird ein für die jeweilige Region geeignetes Stromversorgungskabel. Sich zunächst vergewissern, dass das Gerät vor dem Anschließen des Kabels an das Stromnetz abgeschaltet ist; dann Stromkabel anschließen. Trennen Sie zu Ihrer Sicherheit niemals die Erdung.

ACHTUNG: Zur Senkung des Risikos elektrischer Schläge das Gerät niemals an das Stromnetz anschließen, wenn das Gitter abgenommen ist.

38 Bedienungsanleitung | ASM Serie

4 | FEHLERBEHEBUNG

PROBLEMA SPIE LUMINOSE SOLUZIONE
Kein Ton LED ON leuchtet	nicht	Vergewissem Sie sich, dass das Gerät ordnungsgemäß an der Netzsteckdose angeschlossen ist. Prüfen Sie, ob der Netzstecker fest in der Steckdose eingeseizt. ist.
Zuleiser Ton	LED ON leuchtet, aber LEVEL niedrigeingestellt.	Drehen Sie den Regler LEVEL im Uhrzeigersinn. Prüfen Sie, ob die LED SIG leuchtet. Überprüfen Sie das Signalkabel
Verzernung LED SIG/CLIP rot		Vermindern Sie den Pegel von LEVEL oder der Eingangsquellen. Versichern Sie sich bei Verwendung von Line-Eingangssignalen, dass die Taste LINE/MIC nicht in der Position MIC eingedrückt ist.
	LED SIG/CLIP grün Quellenpegel überprüfen.
Dumpfer Klang		Stellen Sie den Wahlschafter auf die Position LIVE MON TORQuellonsignal überprüfen
Schriller Klang		Stellen Sie den Wahlschafter auf die Position PLAYBACKQuellonsignal überprüfen

ASM Serie | Bedienungsanleitung

ASM SERIES

5 | TECHNISCHE DATEN

	ASM10 ASM12 ASM15
System 2-Wege Bassreflex 2-Wege Bassreflex 2-Wege Bassreflex
LF 10' Custom-Woofer,	2" VC	12" Custom-Woofer,2,5" VC	15" Custom-Woofer,3" VC
HF 1" Kompressionstreiber,	1" VC	1" Kompressionstreiber,1,35" VC	1" Kompressionstreiber,1,35" VC
Verstärkung Klasse D + Klasse A/B Klasse D + Klasse A/B Klasse D + Klasse A/B
Spizenleistung(LF+H IF)	400W 600W 500W
Frequenzgang(+/- 10dB)	70Hz-20kHz 65Hz-20kHz 50Hz-20kHz
MAX SPL 122dB 124dB 126dB
DSP 56Bit 56Bit 56Bit
AD/DA Umwanzlung	24Bit / 48kHz	24Bit / 48kHz	24Bit / 48kHz
EQ 2 Prosets 2 Prosets 2 Prosets
Ein- und AusgangsAnschlisse	MIC/L INF Combo(XLR-F + 5,35 mm-Klinkenbuchse)Link Ausgang XLR-M	MIC/L INF Combo(XLR-F + 5,35 mm-Klinkenbuchse)Link Ausgang XLR-M	MIC/L INF Combo(XLR-F + 5,35 mm-Klinkenbuchse)Link Ausgang XLR-M
Bedienelemente	LEVELSchalter LINE/MICLED ON-PEAK/SICNTaste PRESET	LEVELSchalter LINE/MICLED ON-PEAK/SICNTaste PRESET	LEVELSchalter LINE/MICLED ON-PEAK/SICNTaste PRESET

	ASM10	ASM12	ASM15
BetriebsspannungSicherung	220-240V~50-60HzT2AL 250V~	220-240V~50-60HzT2AL 250V~	220-240V~50-60HzT2AL 250V~
	110-120V~50-60HzT4AL 250V~	110-120V~50-60HzT4AL 250V~	110-120V~50-60HzT4AL 250V~
Max.Lestungsaufnahme	300W	300W	300W
Gehäuse	2 GriffmuldenStänderbohrung ∅35mm	2 GriffmuldenStänderbohrung ∅35mm	2 GriffmuldenStänderbohrung ∅35mm.
Gehäusematonial	15 mmMehrschichtspermolz	15 mmMehrschichtspermolz	15 mmMehrschichtspermolz
Gehäusefinish	KralzfesteLackierungmit hohermechanischerBeständigkeit	KralzfesteLackierungmit hohermechanischerBeständigkeit	KralzfesteLackierungmit hohermechanischerBeständigkeit
Abmessungen(L x H x T)	380 x 338 x 480mm	480 x 338 x 510mm	495 x 405 x 610mm
Nettogewicht 12 kg	19 kg	20,5 kg
CotionalesZubehör	GepolsterteAbdeckung CV-SV10	GepolsterteAbdeckung CV-SM12	GepolsterteAbdeckung CV-SV15
