ASM 10 - Haut-parleur ANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur coaxial actif 2 voies
Marque	ANT (Advanced Native Technologies)
Modèle	ASM 10
Dimensions (L x H x P)	380 x 333 x 480 mm
Poids net	12 kg
Matériau du caisson	Contreplaqué 15 mm avec peinture anti-rayures
Alimentation	220-240 V~ 50-60 Hz (fusible T2A L 250V) ou 110-120 V~ 50-60 Hz (fusible T4A L 250V)
Consommation maximale	300 W
Amplification	Classe D + classe A/B, puissance crête 400 W (LF+HF)
Réponse en fréquence (+/-10 dB)	70 Hz - 20 kHz
SPL max	122 dB
Haut-parleur grave	Woofer custom 10" avec bobine de 2"
Haut-parleur aigu	Driver à compression 1" avec bobine de 1"
Entrée MIC/LINE	Combo XLR-F / jack 6,35 mm (symétrique)
Sortie LINK	XLR-M (relais du signal d'entrée)
Contrôles	LEVEL, sélecteur LINE/MIC, bouton PRESET (LIVE MONITOR / PLAYBACK)
Indicateurs	LED ON (vert), LED SIG/CLIP (vert/rouge)
Fonctions spéciales	Préréglages d'égalisation (LIVE MONITOR pour monitoring scène, PLAYBACK pour reproduction musicale)
Accessoires inclus	Câble d'alimentation (VDE), notices d'emploi
Accessoires en option	Housse rembourrée CV-SM10
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas obstruer les grilles de ventilation.
Consignes de sécurité	Utiliser sur une surface stable, ne pas exposer à l'humidité, respecter la tension secteur, remplacer le fusible par un modèle identique.
Réparabilité	Fusible remplaçable par l'utilisateur. Pour toute autre réparation, contacter un centre de service agréé.
Garantie	Se référer à la notice d'emploi section 2

FOIRE AUX QUESTIONS - ASM 10 ANT

Quel est le type de l'enceinte ANT ASM 10 ?

Il s'agit d'un moniteur coaxial actif 2 voies de la série ASM, adapté aussi bien pour le monitoring de scène que comme enceinte principale sur trépied.

Comment sélectionner le mode LINE ou MIC ?

Utilisez un tournevis à petite pointe pour basculer le bouton LINE/MIC : position levée pour une source ligne (table de mixage), position enfoncée pour un micro.

Que signifient les préréglages LIVE MONITOR et PLAYBACK ?

Le préréglage LIVE MONITOR est optimisé pour les représentations en direct avec l'enceinte au sol. PLAYBACK accentue les basses et les aigus pour la reproduction musicale (lecteurs MP3, CD).

Comment brancher l'enceinte ?

Branchez la source sur l'entrée MIC/LINE (Combo XLR/jack). Réglez le volume LEVEL au minimum avant d'allumer. Utilisez la sortie LINK OUT pour relier une autre enceinte.

Que faire si le son est trop faible ?

Vérifiez que la LED SIG est allumée (verte). Tournez le bouton LEVEL dans le sens horaire. Assurez-vous que le câble de signal est correctement branché et que le sélecteur LINE/MIC est en position appropriée.

Que faire si la LED SIG/CLIP rouge s'allume en permanence ?

Réduisez le niveau LEVEL ou baissez le volume de la source. Vérifiez que le sélecteur LINE/MIC n'est pas enfoncé en position MIC si le signal vient d'une ligne. Un éclairage rouge continu indique un risque de distorsion.

Peut-on utiliser l'enceinte en extérieur ?

Oui, mais évitez les endroits exposés aux intempéries (pluie, humidité). L'appareil n'est pas conçu pour une utilisation en extérieur sans protection.

Comment remplacer le fusible ?

Débranchez l'enceinte. Remplacez le fusible par un modèle identique : T2A L 250V pour 220-240V ou T4A L 250V pour 110-120V. Si le problème persiste, contactez un service agréé.

L'enceinte peut-elle être montée sur un pied ?

Oui, grâce à la bride avec orifice de 35 mm située sous l'enceinte. Utilisez un pied adapté et vérifiez la stabilité avant usage.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Ne soufflez pas de liquide dans les grilles et ne bloquez pas les ouvertures de ventilation.

MODE D'EMPLOI ASM 10 ANT

1	Introduction	23
2	Installation	24
3	Description	25
3.1	Entrées et contrôles 25
3.2	Alimentation	28
4	Dépannage	29
5	Spécifications techniques 30
6	Notes	52

CONTENU DE L'EMBALLAGE

• 1 x Moniteur coaxial actif
- n.1 câble d'alimentation (VDE)
• 1x Notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 ».

1 | INTRODUCTION

Nous vous remercions d'avoir acheté un produit A.N.T - Advanced Native Technologies!

Ce moniteur coaxial professionnel est le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau. Conçu spécifiquement pour une utilisation extrêmement intuitive et simple, il répond aux besoins de ceux qui cherchent un moniteur de scène actif capable de fournir d'excellentes performances et le meilleur rapport qualité prix possible pour sa catégorie.

Caractérisé par un look élégant et contemporain, il allie de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle telle que :

• Entrées MIC/LINE sélectionnables pour une meilleure gestion du signal en fonction des scénarios d'utilisation ;
• Grande polyvalence d'utilisation, avec le choix entre deux positions d'installation en tant que moniteur de scène ou en tant qu'enceinte d'amplification montée sur un trépied ;
• Configurabilité immédiate, grâce aux préréglages d'égalisation sélectionnés sur le panneau latéral.

Une série de housses optionnelles sont disponibles pour faciliter le transport, l'assemblage et l'intégrité du produit. Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2. Pour d'autres informations sur tous les produits du catalogue A.N.T rendez-vous sur notre site : www.ant-intomusic.com

ASM SERIES

2 | INSTALLATION

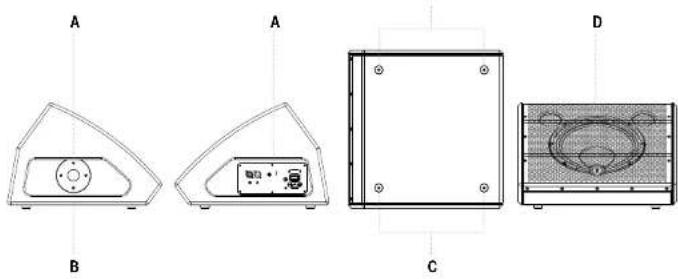

Chaque enceinte est équipée de :

A | Poignées latérales encastrées
B | Bride avec orifice ∅ 35mm pour pied
C | Pieds en caoutchouc antidérapant
D | Grille de protection frontale en métal

Respectez scrupuleusement les instructions ci-dessous pour installer l'enceinte et en garantir le bon fonctionnement :

• Placez l'enceinte en position horizontale sur une surface plane et stable, en vous assurant que tous les pieds en caoulchouc inférieurs adhérent parfaitement au sol ou à la surface du support. L'enceinte est conçue pour une utilisation sur le sol (configuration moniteur).
• Ne jamais installer l'enceinte sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.
• Pour permettre une dissipation correcte de la chaleur de l'amplification, laissez une distance suffisante entre le panneau arrière de l'enceinte et d'autres objets tels que les murs, les coins, les rideaux, et ne placez jamais l'appareil à proximité de sources de chaleur de quelque nature que ce soit.
• En utilisation extérieure, évitez les endroits exposés aux intempéries.

ATTENTION : Installez l'enceinte de manière stable et sûre, de façon à éviter toute condition dangereuse pour la sécurité des personnes et des structures.

3 | DESCRIPTION

3.1 | ENTRÉES & CONTRÔLES

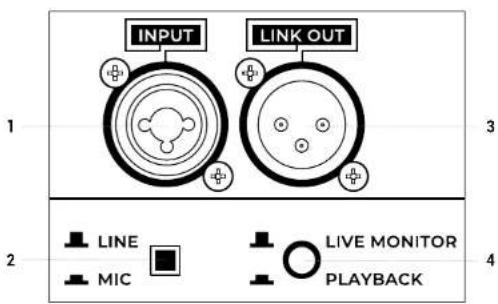

1 MIC/LINE INPUT

Entrée micro symétrique avec prise Combo XLR-F/jack de 6,35 mm. Il est possible d'utiliser un câble micro jack non symétrique. Le volume de ces entrées est réglé via le bouton LEVEL.

REMARQUE : Toujours utiliser des câbles symétriques si possible.

2 BOUTON LINE/MIC

Réglez le bouton sélecteur sur LINE (levé) pour utiliser une source au niveau ligne (table de mixage ou dispositifs pré-amplifiés) ou sur MIC (appuyé) pour une utilisation microphone. Pour abaisser ou relever le bouton, utilisez un tournevis avec une petite pointe.

3 LINK OUT

Sortie relais du signal en entrée sur prise XLR-M. Le signal de cette sortie dépend du réglage du bouton LEVEL.

4 BOUTON LIVE MONITOR/PLAYBACK

Appuyez sur ce bouton pour sélectionner l'égalisation optimale pour l'utilisation de l'enceinte. Il est possible de sélectionner les paramètres d'égalisation parmi deux préréglages différents :

ASM SERIES

LIVE MONITOR

Idéal pour les représentations en direct avec l'enceinte placée au sol en tant que moniteur de scène. Convient pour les musiciens et les chanteurs.

PLAYBACK

Accentue les basses et les hautes fréquences, idéal pour écouter et utiliser de la musique reproduite (lecteurs MPS, CD, etc.), comme système principal monté sur un trépied mais également comme moniteur de renfort.

5 LEVEL

Ce contrôle règle le volume de sortie de l'enceinte. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour l'abaisser. Pour un réglage optimal, tenez toujours compte de l'acoustique de l'environnement et du genre musical.

6 INDICATEURS ON & SIG/CLIP

Led ON : l'appareil est alimenté.

Led verte SIG/CLIP : le signal est présent dans le canal MIC/LINE INPUT. En fonctionnement normal, la led agit comme un vumètre et indique le niveau audio.

Led SIG/CLIP rouge : le signal d'entrée est très fort, proche de la distorsion.

Si la led rouge est allumée en permanence, réduire le niveau LEVEL ou réduire les niveaux des appareils connectés à l'entrée MIC/LINE INPUT.

ATTENTION : l'appareil ne doit jamais fonctionner avec des niveaux entraînant l'allumage rouge quasi permanent de la led SIG/CLIP.

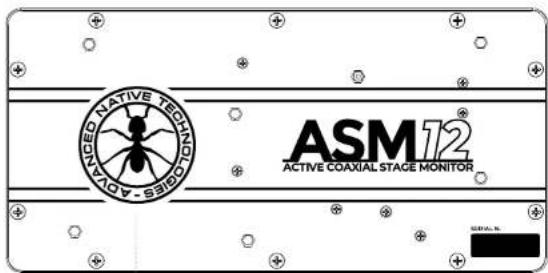

7 PANNEAU ARRIÈRE

Le processus de refroidissement de l'amplificateur et le maintien de la température du panneau dans les limites légales sont garantis par une ventilation adéquate de l'appareil. Il est donc recommandé de ne pas obstruer ou recouvrir le châssis et le panneau arrière de l'enceinte.

7

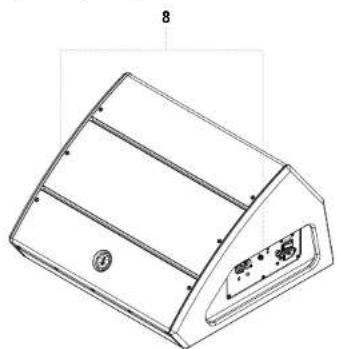

8 POIGNÉES ENCASTRÉES POUR LE LEVAGE ET LE TRANSPORT

Utilisez ces poignées encastrées (Fig.1) pour transporter et positionner l'enceinte. Ne les utilisez pas pour accrocher l'enceinte ou pour la bloquer dans une position quelconque.

Fig.1 - Poignées de transport latérales encastrées

ASM SERIES

3.2 | ALIMENTATION

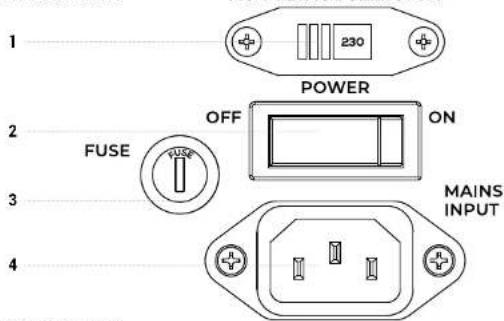

1 AC VOLTAGE SELECTOR

Sélecteur de la tension de fonctionnement. En général inutile d'agir sur cette commande, configurée d'usine.

ATTENTION : Avant de mettre l'appareil en marche, assurez-vous que la tension du secteur et celle de l'appareil correspondent.

2 POWER ON/OFF

Commutateur d'allumage et extinction de l'enceinte.

REMARQUE: pour un fonctionnement correct, allumez toujours l'enceinte en dernier et éteignez-la en premier. Avant de mettre le système sous tension, assurez-vous que le bouton LEVEL est au minimum.

3 FUSE

Fusible de protection.

ATTENTION : Remplacez le fusible uniquement par un fusible du même type et possédant les mêmes valeurs.

Si le fusible continue à sauter, contactez un centre de service agréé.

4 MAINS INPUT

Prise d'entrée IEC avec filtre de ligne intégré. Chaque emballage contient le cordon d'alimentation nécessaire, spécifique de votre région. Insérez le câble d'alimentation dans cette prise, mais assurez-vous que l'appareil est éteint avant de brancher le câble au secteur. Pour votre sécurité, ne débranchez jamais le pôle de mise à la terre...

ATTENTION : Pour réduire le risque d'électrocution, ne branchez jamais l'alimentation électrique à l'appareil lorsque la grille est retirée.

28 Notice d'emploi | Serie ASM

4 | DÉPANNAGE

PROBLÈME VOYANTS LUMINEUX SOLUTION
Absence de son	LED ON étienne.	Assurez-vous que l'appareil est branché correctement à la prise de courant. Assurez-vous que la fiche secteur est ferrement insérée dans la prise.
Son trop bas	LED ON a lumée mais LEVEL abassé	Tournez le bouton LEVEL dans le sens des aiguilles d'une montre. Assurez vous que la led SIG est allumée. Vérifiez le câble de signal
Distorsion Led SIG/CLIP rouge		Attrênuez le niveau de LEVEL ou des sources d'entrée. À l'aide du signal de ligne en entrée vérifiez que le bouton LINE/MIC n'est pas apouyé en position MIC.
	Led SIG/CLIP verte Vérifier le niveau de la source.
Son résonant		Mettez le sélecteur dans la position LIVE VON TORVérifiez le niveau de la source
Son strident		Mettez le sélecteur dans la position PLAYBACKVérifiez le niveau de la source

Serie ASM | Notice d'emploi

ASM SERIES

5 | SPÉCIFICATIONS TECHNIQUES

	ASM10 ASM12 ASM15
Système Bass reflex, 2 voies Bass reflex, 2 voies Bass reflex, 2 voies
LF Woofer custom de 10", VC de 2"	Woofer custom de 12", VC de 2.5"	Woofer custom de 15", VC de 3"
HF Driver à compressionde 1", VC de 1"	Driver à compressionde 1", VC de 1.35"	Driver à compressionde 1", VC de 1.35"
Amplification Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B
Puissance de crête(LF+IF)	400W 600W 500W
Réponse enfréquence (+/-10dB)	70Hz-20kHz 65Hz-20kHz 55Hz-20kHz
MAX SPL 122dB 124dB 126dB
DSP 56Bit 56Bit 56Bit
Conversion AD/DA: 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz
EQ 2 Preset	2 Preset	2 Preset
Connecteurs pour lesentrées et les sorties	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-V	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-M	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-M
Contrôles/Commandes	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET

	ASM10	ASM12	ASM15
Tension de fonctionnement Fusible	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 25OV~
Absorption maximum	300W	300W	300W
Caisson	2 poignées encastréesOrifice pour pied∅ 35mm.	2 poignées encastréesOrifice pour pied∅ 35mm.	2 poignées encastréesOrifice pour pied∅ 35mm.
Matériou du caisson	Controplaqué15mm	Controplaqué15mm	Controplaqué15mm
Finition du caisson	Peinture anti-rayures à haute résistance mécanique	Peinture anti-rayures à haute résistance mécanique	Peinture anti-rayures à haute résistance mécanique
Dimensions(L x H x 2)	380 x 333 x 4w80 mm	450 x 338 x 610 mm	495 x 405 x 610 mm
Poids net 12 Kg	19 Kg	20.5 Kg
Accessoires en option	Housse rembournée CV-SM10	Housse rembournée CV-SM12	Housse rembournée CV-SM15

ASM SERIES
