Type de produit	Système de sonorisation actif 2 voies avec subwoofer et satellites passifs
Marque et modèle	ANT BHS 1200 (BHS 1200S subwoofer + BHS 1200T satellites)
Puissance de crête du système	1200 W (Classe D)
Réponse en fréquence (système complet)	60 Hz – 20 kHz
SPL maximum	124 dB
Subwoofer : haut-parleur	12" (305 mm) custom, bobine mobile 2,5" (63,5 mm), bass-reflex
Satellites : haut-parleurs	LF : 6,5" (165 mm) ; HF : tweeter à pavillon
Dispersion des satellites (H x V)	90° x 60°
Filtre passif (pente / fréquence)	24 dB/octave à 200 Hz
Connectiques entrées	2 x Combo (XLR-F / Jack 6,35 mm), 1 x mini-Jack 3,5 mm (AUX), 2 x RCA (TAPE)
Connectiques sorties	2 x XLR-M (LINE OUT), 2 x SpeakON (SATELLITE OUT)
Contrôles	MAIN LEVEL, SUB LEVEL, STÉRÉO/MONO, PHASE (0°/180°), GND LIFT, POWER ON/OFF
Protections	Court-circuit, surintensité, double limiteur
Alimentation électrique	220 – 240 V~, 50 – 60 Hz
Fusible	T4AL 250 V~ (remplacement par type identique)
Consommation électrique maximale	500 W
Dimensions subwoofer (L x H x P)	441 x 465 x 544 mm
Dimensions satellite (L x H x P)	200 x 345 x 215 mm (unitaire)
Poids subwoofer	23 kg
Poids satellite	5 kg (unitaire)
Matériaux du caisson	Sub : contreplaqué 15 mm ; satellites : MDF 12 mm
Finition	Peinture anti-rayures haute résistance mécanique
Accessoires fournis	1 câble secteur, 2 câbles SpeakON, notices
Accessoires optionnels	Housses Sub/Sat, kit de roulettes (pour sub)

FOIRE AUX QUESTIONS - BHS 1200 ANT

Comment brancher le système BHS 1200 ?

Connectez les enceintes passives (BHS 1200T) aux sorties SATELLITE OUT L/R du subwoofer à l'aide des câbles SpeakON fournis. Branchez vos sources (micro, lecteur, etc.) sur les entrées LINE (XLR/Jack), AUX ou TAPE. Réglez le bouton MAIN LEVEL au minimum avant de mettre sous tension, puis augmentez progressivement.

Comment choisir entre STÉRÉO et MONO ?

Utilisez le mode MONO si vous ne branchez qu'un seul câble sur l'entrée L (le signal est alors traité en mono). Sélectionnez STÉRÉO pour une écoute stéréo classique. En MONO, les signaux gauche et droit sont sommés.

Que faire si le voyant CLIP (rouge) reste allumé ?

Réduisez le niveau du bouton MAIN LEVEL ou diminuez le volume de vos sources d'entrée. Un éclairage rouge continu indique un risque de distorsion. Ne faites jamais fonctionner l'appareil avec la LED rouge allumée en permanence.

Comment éliminer un bourdonnement ou bruit de fond ?

Activez l'interrupteur GND LIFT à l'arrière du subwoofer. Si le bruit persiste, activez le GND LIFT de tous les appareils connectés. Utilisez de préférence des câbles symétriques et branchez l'ensemble du système sur la même prise de courant.

Puis-je utiliser le subwoofer seul, sans satellites ?

Oui, le subwoofer peut fonctionner indépendamment. Les sorties SATELLITE OUT ne sont pas nécessaires. Vous pouvez utiliser les sorties LINE OUT pour envoyer le signal à d'autres appareils.

Comment régler le niveau du subwoofer ?

Utilisez le bouton SUB LEVEL pour ajuster le volume des basses fréquences. Tournez dans le sens horaire pour augmenter. Ajustez en fonction de l'acoustique de la pièce et du genre musical. Le bouton MAIN LEVEL contrôle le volume global.

Quelle est la fonction de l'interrupteur PHASE ?

L'interrupteur SUB PHASE (0°/180°) inverse la phase du subwoofer de 180°. Utilisez-le pour compenser les annulations de phase dues à la position du sub, à l'acoustique de la pièce ou à la présence de multiples subwoofers. Essayez les deux positions et retenez celle qui donne le meilleur rendu.

Puis-je remplacer le fusible moi-même ?

Oui, le fusible est accessible sur la prise IEC. Utilisez uniquement un fusible de type T4AL 250 V~ (identiques caractéristiques). Si le nouveau fusible saute à nouveau, contactez un service agréé.

Comment nettoyer les enceintes ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Ne laissez pas pénétrer de liquide dans les ouïes de ventilation.

Où trouver des pièces de rechange ou accessoires ?

Contactez votre revendeur agréé ou le service après-vente A.E.B. Industriale. Les accessoires optionnels (housses, kit roulettes) sont disponibles sur le site www.ant-intomusic.com.

MODE D'EMPLOI BHS 1200 ANT

ON 3 OFF
(Replace fuse with same ratings)
(Remplacer le fusible avec le même type)

1 MAINS INPUT

ON 3 OFF
(Replace fuse with same ratings)
(Remplacer le fusible avec le même type)

1 MAINS INPUT

1	Introduction	40
2	Installation 40
3	Description	42
3.1	Entrées et contrôles 42
3.2	Alimentazione	47

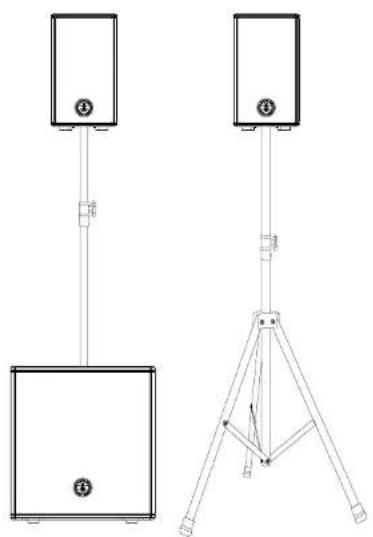

4	Instructions de montage et de démontage du système	49
5	Dépannage	52
6	Spécifications 53
7	Notes	55

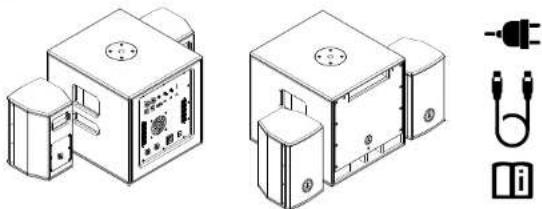

CONTENU DE L'EMBALLAGE - BHS 800

• 1 x Subwoofer passe-bande actif BHS 800S comprenant :
- n.1 câble d'alimentation (VDE)
- n.2 câbles SpeakON
• n.2 enceintes full-range passives BHS 800T
• 1x notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 ».

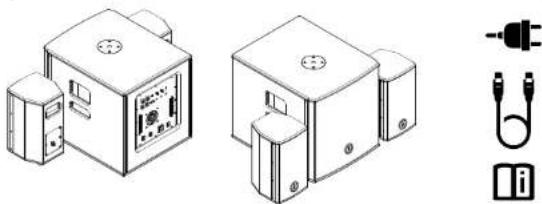

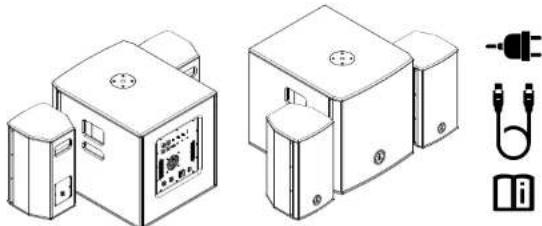

CONTENU DE L'EMBALLAGE - BHS 1200

• 1 x Subwoofer actif BHS 1200S comprenant :
- n.1 câble d'alimentation (VDE)
- n.2 câbles SpeakON
• 1 x Kit BHS 1200T livré en emballage séparé comprenant :
- n.2 enceintes full-range passives BHS 1200T
- 1x notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

• 1 x Subwoofer actif BHS 1800S comprenant :
- n.1 câble d'alimentation (VDE)
- n.2 câbles SpeakON
• 1 x Kit BHS 1800T livré en emballage séparé comprenant :
- n.2 enceintes full-range passives BHS 1800T
• 1x notice d'emploi - Section 1
• 1x notice d'emploi - Section 2

Serie BHS | Notice d'emploi

BHS SERIES

1 | INTRODUCTION

Nous vous remercions d'avoir acheté un produit A.N.T - Advanced Native Technologies! Les enceintes de la série BHS sont le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Elles ont été développées pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau.

Conçues pour une utilisation extrêmement intuitive et simple, elles répondent aux besoins de ceux qui veulent un système audio capable de fournir d'excellentes performances, une grande polyvalence de connexions et de contrôles et le meilleur rapport qualité-prix possible pour sa catégorie.

Caractérisées par un look élégant et contemporain, elles allient de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle :

• La large gamme d'entrées permet l'utilisation dans différentes configurations d'installation.
  • Niveaux MAIN et SUB séparés ;
• Contrôle de phase pour l'équilibre basses/aigus dans n'importe quel environnement ;
  • Sélecteur STÉRÉO/MONO
• Rapport puissance/taille exceptionnel qui optimise le transport et l'installation.
• Une série d'accessoires optionnels sont disponibles pour faciliter le transport, l'assemblage et l'intégrité du produit.

Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2. Pour d'autres informations sur tous les produits du catalogue A.N.T. rendez-vous sur notre site www.ant-intomusic.com

2 | INSTALLATION

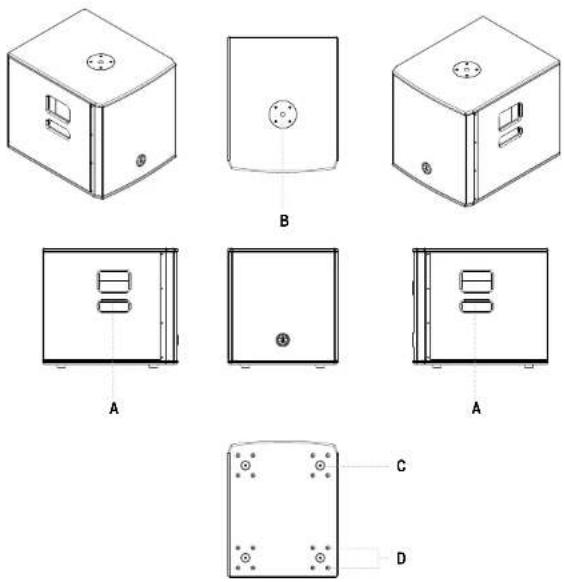

Chaque système comprend un subwoofer actif et deux enceintes passives :

A | Poignées latérales encastrées pour les sub.
B | Bride M20 pour l'installation du pied.
C | Pieds en caoutchouc antidérapant.
D | Dispositif de fixation pour roues de transport.
E | Poignées arrière encastrées pour enceintes passives.
F | Bride de 36mm pour installation sur pied.

Entrées ligne symétriques avec prises COMBO (XLR-F + Jack 6,35 mm) ; en connectant un seul câble à la prise L (MONO), le signal est traité intérieurement comme mono. Le volume de ces entrées est réglé via le bouton MAIN LEVEL. Les deux entrées permettent la connexion de signaux asymétriques.

REMARQUE : Toujours utiliser des câbles symétriques si possible. Dans tous les cas, n'utilisez pas un câble symétrique pour un canal et un asymétrique pour l'autre.

2 LINE OUTPUT L/R

Sorties relais des signaux LINE INPUT L/R respectifs sur les prises XLR-M. Les signaux de ces sorties dépendent du réglage du bouton MAIN LEVEL.

3 AUX IN STÉRÉO

Cette entrée stéréo de 3,5 mm accepte le câble de signal provenant de périphériques extérieurs, tels qu'un smartphone, une tablette, un ordinateur ou tout autre périphérique doté d'une sortie mini-jack stéréo.

4 TAPE INPUT L/R

Entrée ligne stéréo asymétrique avec prises RCA/L/R. Connectez la sortie d'un appareil hi-fi (CD) ou d'un autre appareil avec sorties RCA L/R à ces prises. Le volume de cette entrée est réglé via le bouton MAIN LEVEL.

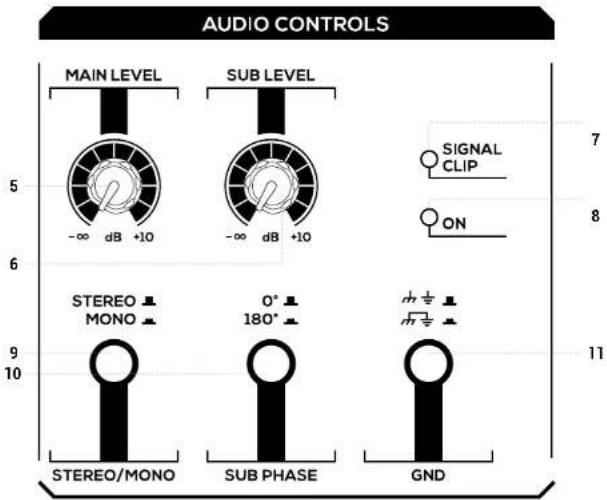

5 MAIN LEVEL

Ce contrôle règle le volume de sortie du système. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour l'abaisser. Pour un réglage optimal, tenez toujours compte de l'acoustique de l'environnement et du genre musical.

BHS SERIES

6 SUB LEVEL

Ce contrôle permet de régler le volume de sortie du subwoofer et d'équilibrer le niveau des basses fréquences en fonction de la réponse acoustique de l'environnement. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume du sub ou dans le sens contraire pour l'abaisser.

7 INDICATEUR SIG/CLIP

Vert ; le signal est présent sur le canal MAIN.

Rouge : le signal d'entrée est très fort, proche de la distorsion.

Si le voyant rouge est allumé en permanence, réduire le MAIN LEVEL ou réduire les niveaux des appareils connectés aux entrées LINE/AUX/TAPE..

ATTENTION : l'appareil ne doit jamais fonctionner avec des niveaux entraînant l'allumage quasi permanent de la LED rouge de CLIP.

8 INDICATEUR ON

La led ON s'allume lorsque l'appareil est branché sur le secteur et le commutateur d'allumage POWER est enfoncé.

9 STÉRÉO / MONO

Ce bouton permet de sélectionner la configuration d'écoute du système dans les deux modes de fonctionnement : STÉRÉO ou MONO.

- Réglez le bouton sur MONO lorsque vous branchez un câble à la seule entrée LINE INPUT L ou lorsque vous voulez une écoute en MONO ; dans ce cas, tous les signaux stéréo présents à l'entrée sont ajoutés en interne.

- Réglez le bouton sur STÉRÉO lorsque vous utilisez le système en configuration standard ; dans ce cas, tous les signaux stéréo présents à l'entrée sont dirigés vers les enceintes droite et gauche.

10 SUB PHASE (0°-180°)

Appuyez sur cette touche pour inverser de 180° la phase du subwoofer et compenser les annulations de phase éventuelles dues à l'acoustique de la pièce, à la présence de plusieurs subwoofers ou à l'utilisation de satellites à phase non standard.

11 GND

Appuyez sur cet interrupteur pour réduire ou éliminer le bruit de fond électrique lors de la connexion de lignes de signal entre plusieurs appareils. Ce système est très efficace pour éliminer les boucles de masse, mais le résultat dépend également des autres périphériques connectés.

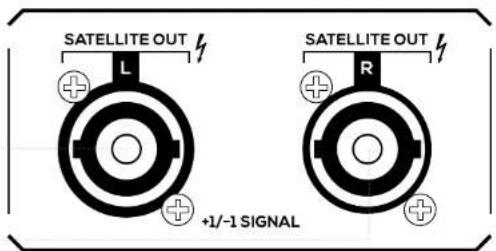

12 SATELLITE OUT L/R

Sorties de puissance sur le connecteur SpeakON à 2 pôles pour la connexion aux enceintes. Utilisez les câbles SpeakON fournis avec le système pour envoyer le signal aux enceintes gauche et droite.

ATTENTION : Ne connectez pas d'autres enceintes avec une impédance différente à ces sorties. L'utilisation d'enceintes inadaptées à la capacité de charge de l'amplificateur peut endommager l'appareil irréversible.

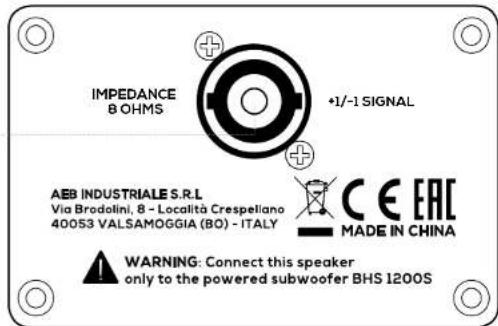

13 SATELLITE INPUT L/R

Entrée enceinte sur connecteur SpeakON à 2 pôles.

Ces entrées doivent être connectées à la sortie de puissance SATELLITE OUT du canal gauche ou droit correspondant.

12

13

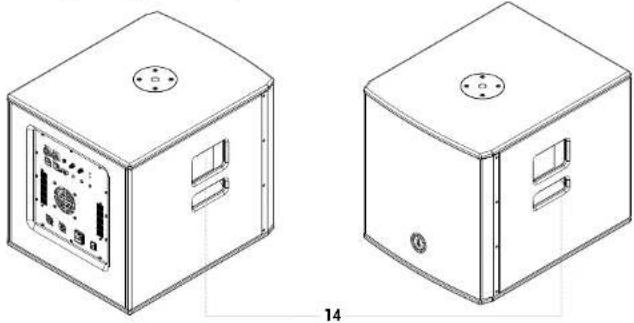

14 POIGNÉES LATÉRALES ENCASTRÉES - SUBWOOFER

Utilisez ces poignées (Fig.1) pour transporter et positionner le subwoofer. Ne les utilisez pas pour accrocher le subwoofer ou pour le verrouiller dans une position quelconque.

15 POIGNÉES LATÉRALES ENCASTRÉES - SUBWOOFER

Utilisez ces poignées pour transporter et positionner les satellites du système. Ne les utilisez pas pour acrocher les enceintes au mur, au plafond ou pour verrouiller les satellites une position quelconque.

Fig.1 - Poignées de transport - Subwoofer

Fig.2 - Poignée de transport - Enceintes

3.2 | ALIMENTATION

1

MAINS INPUT: 220-240V\~ 50-60Hz
FUSE: T4AL 250V\~

ON 3 OFF
(Replace fuse with same ratings)
(Remplacer le fusible avec le même type)

1 MAINS INPUT

Prise d'entrée IEC avec filtre de ligne intégré. Chaque emballage contient le cordon d'alimentation nécessaire, spécifique de votre région. Insérez le câble d'alimentation dans cette prise, mais assurez-vous que l'appareil est éteint avant de brancher le câble au secteur. Pour, ne débranchez jamais la mise à la terre.

ATTENTION!

Ne pas déposer la grille frontale de protection. Pour éviter tout risque d'électrocution, en cas de dommage accidentel ou de remplacement de la grille de protection (à effectuer par le service d'assistance), coupez immédiatement l'alimentation électrique.

ATTENTION : Pour réduire le risque d'électrocution, ne branchez jamais l'alimentation électrique à l'appareil lorsque la grille est retirée.

2 FUSE

Fusible de protection intégré à la prise électrique.

ATTENTION : Remplacez le fusible uniquement par un fusible du même type et avec les mêmes valeurs. Si le fusible continue à sauter, contactez un centre de service agréé.

3 POWER ON/OFF

Commutateur d'allumage et extinction du système.

REMARQUE: pour un fonctionnement correct, allumez toujours le système en dernier et éteignez-le en premier. Avant de mettre le système sous tension, assurez-vous que le bouton MAIN LEVEL est au minimum.

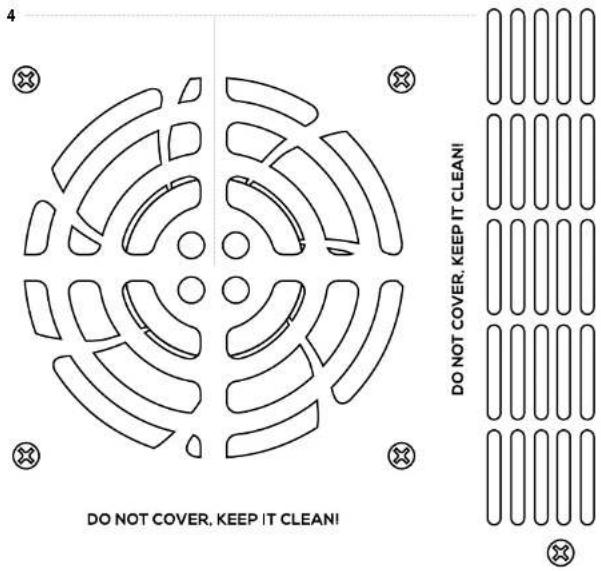

4 VENTILATEUR DE REFROIDISSEMENT ET TROUS DE VENTILATION

Le processus de refroidissement de l'amplificateur et le maintien de la température du panneau dans les limites de la loi sont garantis par une ventilation adéquate de l'appareil. Il est donc recommandé de ne pas obstruer ou recouvrir les orifices d'aération à l'arrière du subwoofer.

Pour l'installation des appareils et pour garantir leur bon fonctionnement, suivez scrupuleusement les instructions ci-dessous :

• Placez le subwoofer en position verticale sur une surface plane et stable, en vous assurant que tous les pieds en caoutchouc inférieurs adhèrent parfaitement au sol ou à la surface du support.
• Ne jamais installer le système sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.
• Pour permettre une dissipation correcte de la chaleur de l'amplification, laissez une distance suffisante entre le panneau arrière du subwoofer et d'autres objets tels que les murs, les coins, les rideaux et ne placez jamais l'appareil à proximité de sources de chaleur de quelque nature que ce soit.
• Ne jamais obstruer les orifices de ventilation situés sur le châssis arrière du subwoofer.

BHS SERIES

Fig.2

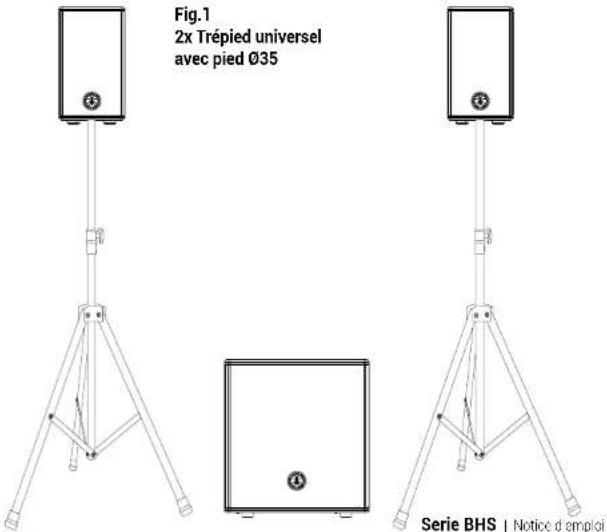

1x Trépied universel avec pied 035 035 +
1x Pied télescopique sub-sat filet M20/Ø35

PROBLÈME VOYANTS LUMINEUX SOLUTION
Absence d'alimentation/son ou son trop faible.	LED ON éteinte	Assurez-vous que l'appareil est branché correctement à la prise de courant. Assurez-vous que la fiche secteur est fermement insérée dans la prise.
	LED ON allumée mais MAIN LEVEL abaissé	Tournez le bouton MAIN LEVEL dans le sens des aiguilles d'une montre.Assurez-vous que le voyant SIG est allumé.Vérifiez le câble de signal
Distors-on Led SIG/CLIP rouge		Allénuez le niveau de MAIN LEVEL ou des sources d'entrée.
	Led SIG/CLIP verte	Vérifiez le niveau de la source.Vérifiez la connexion parfaite entre le subwoofer et les satellites.
Son résonant		Abaissez le niveau du bouton SUB LEVEL.Vérifiez la connexion des satellites.
Son strident		Augmentez le niveau du bouton SUB LEVEL.Abaissez le niveau du bouton MAIN LEVEL.
Bruit / bouronnement		Activez le commutateur CND LIFT situé sur le panneau arrère du sub. Si le problème persiste, appuyez sur les commutateurs GND LIFT de tous les amplificateurs/appareils connectés au système.Utilisez uniquement des câbles symétriques, évitez d'utiliser des câbles asymétriquesEssayez de connecter tout votre système sous la même ligne de courant électrique, de sorte que tous les équipements partagont la même mise à la terre.

6 | SPÉCIFICATIONS TECHNIQUES

	BHS 800 BHS 1200 BHS 1800
Subwoofer(BHS 80CS / BHS 120CS / BHS 180CS)	Passe-banche avec woofer custom de 8", bobine mobile de 1,5"	Basse reflex avec woofer custom de 12", bobine mobile de 2,5"	Basse reflex avec woofer custom de 15", bobine mobile de 2,5"
Satellite(800T / 1200T / 1800T)	2-way full rangeLF: 5"/HF : tweelerchargé par pavillon del*	2-way, full rangeLF: 6,5"/HF : tweelerchargé par pavillon del*	2-way, full rangeLF: 8"/HF : tweelerchargé par pavillon del"
Dispersion du satellite(H' x V")	100 x 60 90 x 60 80 x 60
Réponse en fréquence(système complet)	6GHz -20kHz 60Hz -20kHz 42Hz -20kHz
MAX SPL 120dB 124dB 126dB
Amplification Classe D Classe D Classe D
Puissance de crête du système	800 W	1200 W	1800 W
Pente et fréquence de filtre passif	24dB/oct. @200 l/z	24dB/oct. @200 l/z	24dB/ccL @200 l/z
Connecteurs pour les entrées et les sorties	2 COMBO (XLR-F + jack 6,35mm. - 1/4") AUX IN: 1 x mini-jack 3.5mm TAPE IN: RCA L/R LINE OUTPUT: 2 XLR-V SATELLITE OUT: 2 SPEAKON	2 COMBO (XLR-F + jack 6,35mm. - 1/4") AUX IN: 1 x mini-jack 3.5mm TAPE IN: RCA L/R LINE OUTPUT: 2 XLR-M SATELLITE OUT: 2 SPEAKON	2 COMBO (XLR-F + jack 6,35mm. - 1/4") AUX IN: 1 x mini-jack 3.5mm TAPE IN: RCA L/R LINE OUTPUT: 2 XLR-M SATELLITE OUT: 2 SPEAKON
Contrôles/Commandes	Niveaux Main et Sub: inversion de phase, sélecteur STEREO/MONO, interrupteurs GND et ON/OFF	Niveaux Main et Sub: inversion de phase, sélecteur STEREO/MONO, interrupteurs GND et ON/OFF	Niveaux Main et Sub: inversion de phase, sélecteur STEREO/MONO, interrupteurs GND et ON/OFF

BHS SERIES

	BHS 800 BHS 1200 BHS 1800
Protections	Cour-circuit,surcourant,double lim teur	Cour-circuit,surcourant,double lim teur	Cour-circuit,surcourant,double lim teur
Système deretroïcissement	Vent lateur Ventilateur Ventilateur
Alimentation 220-240V~ 50-60Hz 220-240V~ 50-50Hz 220-240V~ 50-60Hz
Fus ble T4A L 250V~ T4A L 250V~ T4A L 250V~
Max absorptionde puissance	400 W 500 W 900 W
Subwoofermatériau du caisson	MDF de 12 mm.haute densité	Contreplaqué 15mm Contreplaqué 15mm
Satell tematériau du caisson	MDF de 12 mm.haute densité	MDF de 12 mm.haute densité	MDF de 12 mm.haute densité
Finition du caisson	Peinture anti-rayuresà haute rés stancemécanique	Peinture anti-rayuresà haute rés stancemécanique	Peinture anti-rayuresà haute rés stancemécanique
Subwooferdimens on (L x H x P)	370 x 380 x 416mm. 441 x 465 x 544mm. 482 x 520 x 588mm.
Satell tedimension unitaire(L x II x I')	180 x 290 x 193.5mm. 200 x 345 x 215mm. 240 x 435 x 250mm.
Subwooferpoids net	16Kg 23Kg 29Kg
Satell tepoids net un laire	3,6Kg 5Kg 6,7Kg
Accessoires en option	Kit de transport avechousses Sub/Sat	Housse Sub/SatKit roulettes(uniquement SUB)	Housse Sub/SatKf roulettes(uniquement SUB)

7 | NOTES
