ASM 15 - Haut-parleur ANT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié (moniteur de scène coaxial actif)
Marque	ANT (Advanced Native Technologies)
Modèle	ASM 15
Système acoustique	Bass-reflex, 2 voies
Haut-parleur grave	Woofer custom 15", bobine 3"
Haut-parleur aigu	Driver à compression 1", bobine 1,35"
Amplification	Classe D + classe A/B
Puissance de crête (LF+HF)	500 W
Réponse en fréquence (+/-10 dB)	55 Hz – 20 kHz
SPL max	126 dB
DSP	56 bits
Conversion AD/DA	24 bits / 48 kHz
Égalisation	2 préréglages (LIVE MONITOR et PLAYBACK)
Connecteurs d’entrée	Combo XLR-F / jack 6,35 mm (MIC/LINE)
Connecteur de sortie	XLR-M (LINK OUT)
Contrôles	LEVEL, LINE/MIC, PRESET, indicateur ON et SIG/CLIP
Tension de fonctionnement	220-240 V~ 50/60 Hz ou 110-120 V~ 50/60 Hz (sélectionnable)
Fusible	T2A L 250 V (220-240 V) / T4A L 250 V (110-120 V)
Consommation maximale	300 W
Matériau du caisson	Contreplaqué 15 mm
Finition	Peinture anti-rayures haute résistance mécanique
Poignées	2 poignées encastrées latérales
Orifice pour pied	∅ 35 mm
Dimensions (L x H x P)	495 x 405 x 610 mm
Poids net	20,5 kg
Accessoires en option	Housse rembourrée CV-SM15
Entretien et nettoyage	Ne pas obstruer les grilles de ventilation ; nettoyer avec un chiffon sec et doux
Sécurité	Placer sur une surface stable, ne pas exposer à l’eau, remplacer le fusible par un modèle identique
Pièces détachées et réparabilité	Fusible remplaçable par l’utilisateur ; pour toute autre réparation, contacter un centre agréé
Informations générales	Utilisation en intérieur ou extérieur à l’abri des intempéries ; configurable en moniteur ou enceinte sur trépied

FOIRE AUX QUESTIONS - ASM 15 ANT

Comment brancher un microphone sur l’ASM 15 ?

Utilisez un câble XLR ou jack 6,35 mm sur l’entrée Combo MIC/LINE. Veillez à ce que le bouton LINE/MIC soit enfoncé (position MIC) pour une source micro. Réglez le volume avec le bouton LEVEL.

Comment sélectionner le préréglage d’égalisation ?

Appuyez sur le bouton PRESET (LIVE MONITOR/PLAYBACK) pour alterner entre le mode LIVE MONITOR (pour le rendu scène au sol) et le mode PLAYBACK (écoute de musique enregistrée avec basses et aigus accentués).

Que signifie la LED rouge SIG/CLIP ?

La LED rouge indique un signal d’entrée très fort, proche de la distorsion. Si elle reste allumée, réduisez le niveau LEVEL ou abaissez le volume de la source connectée. Ne faites pas fonctionner l’appareil avec cette LED allumée en permanence.

Puis-je utiliser l’enceinte sur un pied ?

Oui, l’ASM 15 est équipée d’une bride avec un orifice de 35 mm permettant de la monter sur un pied standard. Elle peut également être posée au sol comme moniteur de scène.

Que faire en cas d’absence de son ?

Vérifiez d’abord que la LED ON est allumée et que le cordon d’alimentation est bien branché. Assurez-vous que le niveau LEVEL n’est pas au minimum et qu’un signal est présent (LED SIG verte allumée). Contrôlez les câbles et les connexions.

Comment connecter plusieurs enceintes entre elles ?

Utilisez la sortie LINK OUT (XLR-M) pour relayer le signal d’entrée vers une autre enceinte. Le signal envoyé dépend du réglage du bouton LEVEL de la première enceinte.

Quel type de fusible utiliser ?

Pour une tension de 220-240 V, utilisez un fusible de type T2A L 250 V. Pour 110-120 V, utilisez un fusible T4A L 250 V. Remplacez toujours par un fusible identique. Si le problème persiste, contactez un centre de service agréé.

Puis-je utiliser l’ASM 15 en extérieur ?

Oui, mais évitez les endroits exposés aux intempéries (pluie, humidité). Il est recommandé de protéger l’enceinte des projections d’eau et de la lumière directe du soleil.

Comment régler le volume optimal ?

Tournez le bouton LEVEL dans le sens horaire pour augmenter le volume, antihoraire pour le diminuer. Tenez compte de l’acoustique de la pièce et du type de musique. Évitez que la LED SIG/CLIP rouge ne s’allume trop fréquemment.

Quel est le poids de l’enceinte ?

Le poids net de l’ASM 15 est de 20,5 kg. Utilisez les poignées encastrées latérales pour la transporter en toute sécurité.

MODE D'EMPLOI ASM 15 ANT

1	Introduction	23
2	Installation	24
3	Description	25
3.1	Entrées et contrôles 25
3.2	Alimentation	28
4	Dépannage	29
5	Spécifications techniques 30
6	Notes	52

CONTENU DE L'EMBALLAGE

• 1 x Moniteur coaxial actif
- n.1 câble d'alimentation (VDE)
• 1x Notice d'emploi - Section 1
• 1x Notice d'emploi - Section 2

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la « NOTICE D'EMPLOI - SECTION 2 ».

1 | INTRODUCTION

Nous vous remercions d'avoir acheté un produit A.N.T - Advanced Native Technologies!

Ce moniteur coaxial professionnel est le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau. Conçu spécifiquement pour une utilisation extrêmement intuitive et simple, il répond aux besoins de ceux qui cherchent un moniteur de scène actif capable de fournir d'excellentes performances et le meilleur rapport qualité prix possible pour sa catégorie.

Caractérisé par un look élégant et contemporain, il allie de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle telle que :

• Entrées MIC/LINE sélectionnables pour une meilleure gestion du signal en fonction des scénarios d'utilisation ;
• Grande polyvalence d'utilisation, avec le choix entre deux positions d'installation en tant que moniteur de scène ou en tant qu'enceinte d'amplification montée sur un trépied ;
• Configurabilité immédiate, grâce aux préréglages d'égalisation sélectionnés sur le panneau latéral.

Une série de housses optionnelles sont disponibles pour faciliter le transport, l'assemblage et l'intégrité du produit. Les quelques instants que vous consacrerez à la lecture de cette notice d'emploi vous permettront de bien connaître ce produit et par là même de bénéficier pleinement de ses performances.

Pour les consignes de sécurité, les précautions, la garantie et l'élimination, se référer à la section 2. Pour d'autres informations sur tous les produits du catalogue A.N.T rendez-vous sur notre site : www.ant-intomusic.com.

ASM SERIES

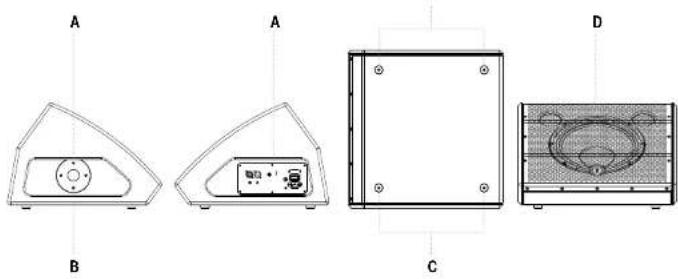

2 | INSTALLATION

Chaque enceinte est équipée de :

A | Poignées latérales encastrées
B | Bride avec orifice ∅ 35mm pour pied
C | Pieds en caoutchouc antidérapant
D | Grille de protection frontale en métal

Respectez scrupuleusement les instructions ci-dessous pour installer l'enceinte et en garantir le bon fonctionnement :

• Placez l'enceinte en position horizontale sur une surface plane et stable, en vous assurant que tous les pieds en caoulchouc inférieurs adhérent parfaitement au sol ou à la surface du support. L'enceinte est conçue pour une utilisation sur le sol (configuration moniteur).
• Ne jamais installer l'enceinte sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.
• Pour permettre une dissipation correcte de la chaleur de l'amplification, laissez une distance suffisante entre le panneau arrière de l'enceinte et d'autres objets tels que les murs, les coins, les rideaux, et ne placez jamais l'appareil à proximité de sources de chaleur de quelque nature que ce soit.
• En utilisation extérieure, évitez les endroits exposés aux intempéries.

ATTENTION : Installez l'enceinte de manière stable et sûre, de façon à éviter toute condition dangereuse pour la sécurité des personnes et des structures.

3 | DESCRIPTION

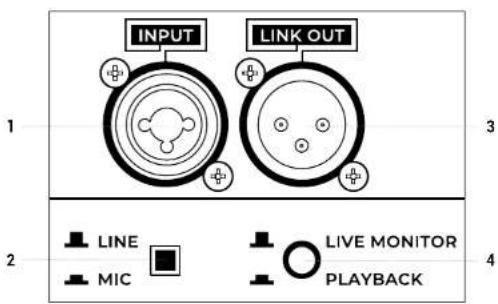

3.1 | ENTRÉES & CONTRÔLES

1 MIC/LINE INPUT

Entrée micro symétrique avec prise Combo XLR-F/jack de 6,35 mm. Il est possible d'utiliser un câble micro jack non symétrique. Le volume de ces entrées est réglé via le bouton LEVEL.

REMARQUE : Toujours utiliser des câbles symétriques si possible.

2 BOUTON LINE/MIC

Réglez le bouton sélecteur sur LINE (levé) pour utiliser une source au niveau ligne (table de mixage ou dispositifs pré-amplifiés) ou sur MIC (appuyé) pour une utilisation microphone. Pour abaisser ou relever le bouton, utilisez un tournevis avec une petite pointe.

3 LINK OUT

Sortie relais du signal en entrée sur prise XLR-M. Le signal de cette sortie dépend du réglage du bouton LEVEL.

4 BOUTON LIVE MONITOR/PLAYBACK

Appuyez sur ce bouton pour sélectionner l'égalisation optimale pour l'utilisation de l'enceinte. Il est possible de sélectionner les paramètres d'égalisation parmi deux préréglages différents :

ASM SERIES

LIVE MONITOR

Idéal pour les représentations en direct avec l'enceinte placée au sol en tant que moniteur de scène. Convient pour les musiciens et les chanteurs.

PLAYBACK

Accentue les basses et les hautes fréquences, idéal pour écouter et utiliser de la musique reproduite (lecteurs MPS, CD, etc.), comme système principal monté sur un trépied mais également comme moniteur de renfort.

5 LEVEL

Ce contrôle règle le volume de sortie de l'enceinte. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume ou dans le sens contraire pour l'abaisser. Pour un réglage optimal, tenez toujours compte de l'acoustique de l'environnement et du genre musical.

6 INDICATEURS ON & SIG/CLIP

Led ON : l'appareil est alimenté.

Led verte SIG/CLIP : le signal est présent dans le canal MIC/LINE INPUT. En fonctionnement normal, la led agit comme un vumètre et indique le niveau audio.

Led SIG/CLIP rouge : le signal d'entrée est très fort, proche de la distorsion.

Si la led rouge est allumée en permanence, réduire le niveau LEVEL ou réduire les niveaux des appareils connectés à l'entrée MIC/LINE INPUT.

ATTENTION : l'appareil ne doit jamais fonctionner avec des niveaux entraînant l'allumage rouge quasi permanent de la led SIG/CLIP.

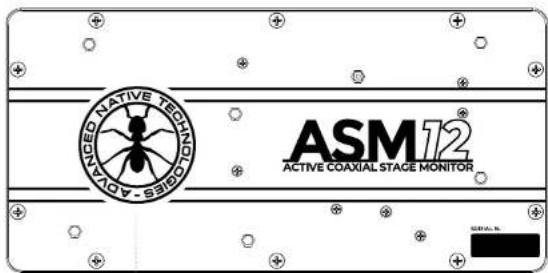

7 PANNEAU ARRIÈRE

Le processus de refroidissement de l'amplificateur et le maintien de la température du panneau dans les limites légales sont garantis par une ventilation adéquate de l'appareil. Il est donc recommandé de ne pas obstruer ou recouvrir le châssis et le panneau arrière de l'enceinte.

7

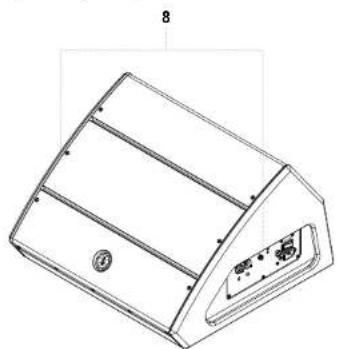

8 POIGNÉES ENCASTRÉES POUR LE LEVAGE ET LE TRANSPORT

Utilisez ces poignées encastrées (Fig.1) pour transporter et positionner l'enceinte. Ne les utilisez pas pour accrocher l'enceinte ou pour la bloquer dans une position quelconque.

Fig.1 - Poignées de transport latérales encastrées

ASM SERIES

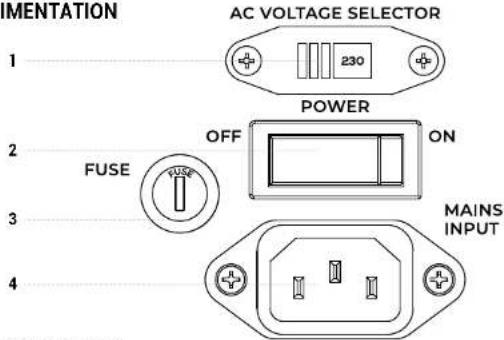

3.2 | ALIMENTATION

1 AC VOLTAGE SELECTOR

Sélecteur de la tension de fonctionnement. En général inutile d'agir sur cette commande, configurée d'usine.

ATTENTION : Avant de mettre l'appareil en marche, assurez-vous que la tension du secteur et celle de l'appareil correspondent.

2 POWER ON/OFF

Commutateur d'allumage et extinction de l'enceinte.

REMARQUE: pour un fonctionnement correct, allumez toujours l'enceinte en dernier et éteignez-la en premier. Avant de mettre le système sous tension, assurez-vous que le bouton LEVEL est au minimum.

3 FUSE

Fusible de protection.

ATTENTION : Remplacez le fusible uniquement par un fusible du même type et possédant les mêmes valeurs.

Si le fusible continue à sauter, contactez un centre de service agréé.

4 MAINS INPUT

Prise d'entrée IEC avec filtre de ligne intégré. Chaque emballage contient le cordon d'alimentation nécessaire, spécifique de votre région. Insérez le câble d'alimentation dans cette prise, mais assurez-vous que l'appareil est éteint avant de brancher le câble au secteur. Pour votre sécurité, ne débranchez jamais le pôle de mise à la terre...

ATTENTION : Pour réduire le risque d'électrocution, ne branchez jamais l'alimentation électrique à l'appareil lorsque la grille est retirée.

28 Notice d'emploi | Serie ASM

4 | DÉPANNAGE

PROBLÈME VOYANTS LUMINEUX SOLUTION
Absence de son	LED ON étienne.	Assurez-vous que l'appareil est branché correctement à la prise de courant. Assurez-vous que la fiche secteur est ferrement insérée dans la prise.
Son trop bas	LED ON a lumée mais LEVEL abassé	Tournez le bouton LEVEL dans le sens des aiguilles d'une montre.Assurez vous que la led SIG est allumée.Vérifiez le câble de signal
Distorsion Led SIG/CLIP rouge		Attrénuez le niveau de LEVEL ou des sources d'entrée. À l'aide du signal de ligne en entrée vérifiez que le bouton LINE/MIC n'est pas apouyé en position MIC.
	Led SIG/CLIP verte Vérifier le niveau de la source.
Son résonant		Mettez le sélecteur dans la position LIVE VON TORVérifiez le niveau de la source
Son strident		Mettez le sélecteur dans la position PLAYBACKVérifiez le niveau de la source

Serie ASM | Notice d'emploi

ASM SERIES

5 | SPÉCIFICATIONS TECHNIQUES

	ASM10 ASM12 ASM15
Système Bass reflex, 2 voies Bass reflex, 2 voies Bass reflex, 2 voies
LF Woofer custom de 10", VC de 2"	Woofer custom de 12", VC de 2.5"	Woofer custom de 15", VC de 3"
HF Driver à compressionde 1", VC de 1"	Driver à compressionde 1", VC de 1.35"	Driver à compressionde 1", VC de 1.35"
Amplification Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B
Puissance de crête(LF+IF)	400W 600W 500W
Réponse enfréquence (+/-10dB)	70Hz-20kHz 65Hz-20kHz 55Hz-20kHz
MAX SPL 122dB 124dB 126dB
DSP 56Bit 56Bit 56Bit
Conversion AD/DA: 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz
EQ 2 Preset	2 Preset	2 Preset
Connecteurs pour lesentrées et les sorties	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-V	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-M	MIC/LINE : Combo(XLR-F + jack 6.35mm.)Sortie Link XLR-M
Contrôles/Commandes	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET	LEVEL,interrupteur LINE/MICloc CN-PEAK/SIGNbouton PRESET

	ASM10	ASM12	ASM15
Tension de fonctionnement Fusible	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 250V~	220-240V~50-60HzT2A L 250V~110-120V~50-60HzT4A L 25OV~
Absorption maximum	300W	300W	300W
Caisson	2 poignées encastréesOrifice pour pied∅ 35mm.	2 poignées encastréesOrifice pour pied∅ 35mm.	2 poignées encastréesOrifice pour pied∅ 35mm.
Matériou du caisson	Controplaqué15mm	Controplaqué15mm	Controplaqué15mm
Finition du caisson	Peinture anti-rayures à haute résistance mécanique	Peinture anti-rayures à haute résistance mécanique	Peinture anti-rayures à haute résistance mécanique
Dimensions(L x H x 2)	380 x 333 x 4w80 mm	450 x 338 x 610 mm	495 x 405 x 610 mm
Poids net 12 Kg	19 Kg	20.5 Kg
Accessoires en option	Housse rembournée CV-SM10	Housse rembournée CV-SM12	Housse rembournée CV-SM15
