BEDIENUNGSANLEITUNG BHS 1200 ANT
1 | EINLEITUNG 58
2 | INSTALLATION 58
3 | BESCHREIBUNG 60
3.1 | EINGÄNGE UND BEDIENELEMENTE 60
3.2 | STROMVERSORGUNG 65
4 | ANLEITUNGEN ZUR MONTAGE UND DEMONTAGE DES SYSTEMS 67
5 | FEHLERBEHEBUNG 70
6 | TECHNISCHE DATEN 71
7 | NOTIZEN 73
PACKUNGSINHALT - BHS 800
• 1 x aktiver Bandpass-Subwoofer BHS 800S komplett mit:
- 1 Netzkabel (VDE)
- 2 SpeakON-Kabelr
• 2 passiven Fullrange Lautsprechern BHS 800T
- 1 x Bedienungsanleitung - Abschnitt 1
- 1 x Bedienungsanleitung - Abschnitt 2


Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der "BEDIENUNGSANLEITUNG - ABSCHNITT 2".
PACKUNGSINHALT - BHS 1200
• 1 x aktiver Subwoofer BHS 1200S komplett mit:
- 1 Netzkabel (VDE)
- 2 SpeakON-Kabeln
- 1 x Kit BHS 1200T, geliefert in separater Verpackung, komplett mit:
- 2 passiven Fullrange Lautsprechern BHS 1200T
- 1 x Bedienungsanleitung - Abschnitt 1
- 1 x Bedienungsanleitung - Abschnitt 2



PACKUNGSINHALT - BHS 1800
• 1 x aktiver Subwoofer BHS 1800S komplett mit:
- 1 Netzkabel (VDE)
- 2 SpeakON-Kabeln
- 1 x Kit BHS 1800T, geliefert in separater Verpackung, komplett mit:
- 2 passiven Fullrange Lautsprechern BHS 1800T
• 1 x Bedienungsanleitung - Abschnitt 1
• 1 x Bedienungsanleitung - Abschnitt 2

Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies erworben haben! In den Systemen der Serie BHS stecken unsere gesamte Technik-Leidenschaft und unsere langjährige Erfahrung. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und viele Jahre lang hochwertige Leistung liefert.
Sie wurden speziell für eine schnelle und einfache Bedienung entwickelt und erfüllen die Wünsche aller, die ein Audiosystem suchen, das exzellente Leistung, viele Anschlussmöglichkeiten und das beste Preis-Leistungsverhältnis seiner Kategorie bietet. Mit ihrer eleganten und modernen Optik vereinen sie optimal ausgereifte professionelle Eigenschaften mit herausragender Wertigkeit, wie zum Beispiel:
• Die zahlreichen Eingänge ermöglichen unterschiedliche Installationskonfigurationen.
• MAIN und SUB mit getrennten Pegeln;
- Phasensteuerung für die High-Low-Klangregelung in jeder Umgebung;
• Wahischalter STEREO/MONO;
- Hervorragendes Leistungs-Größen-Verhältnis zur Optimierung des Transports und der Installation.
Verschiedene optionale Zubehöre vereinfachen den Transport und die Montage und dienen dem Schutz des Geräts.
Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen, damit Sie dieses Produkt optimal nutzen können.
Für Sicherheitshinweise, Vorsichtsmaßnahmen, Gewährleistung und Entsorgung siehe Anhang Abschnitt 2.
Weitere Informationen über alle Produkte des Katalogs von A.N.T finden Sie auf unserer Website: www.ant-intomusic.com
2 | INSTALLATION

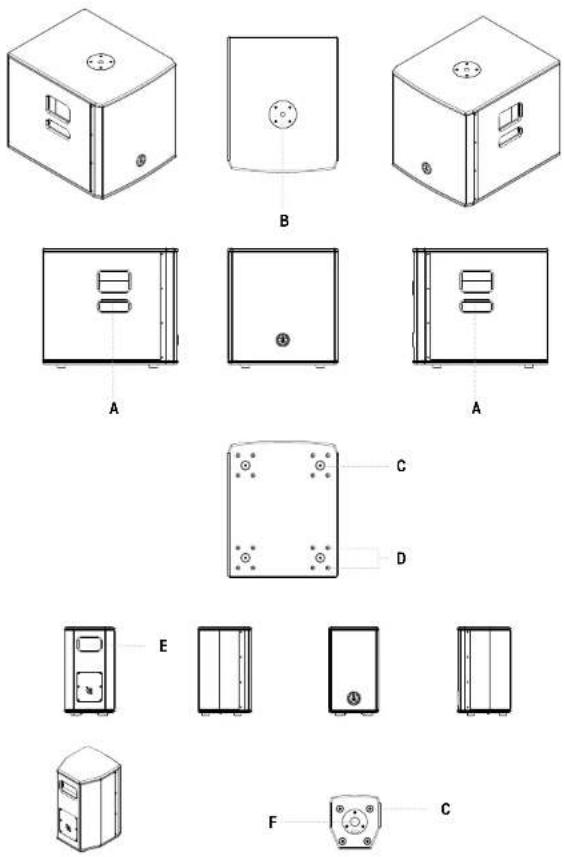

Jedes System besteht aus einem aktiven Subwoofer und zwei passiven Lautsprechern:
A | Seitliche Griffmulden für die Sub.
B | Flansch M20 für die Montage des Ständers.
C | Rutschhemmer aus Gummi.
D | Vorbereitung zur Befestigung der Transportrollen.
E | Rückseitige Griffmulden für die passiven Lautsprecher.
F | 36mm-Flansch für die Montage des Ständers.
58 Bedienungsanleitung | BHS Serie


LAUTSPRECHER NICHT AN DEN
GRIFFEN AUFHÄNGEN!
BHS Serie | Bedienungsanleitung
3 | BESCHREIBUNG

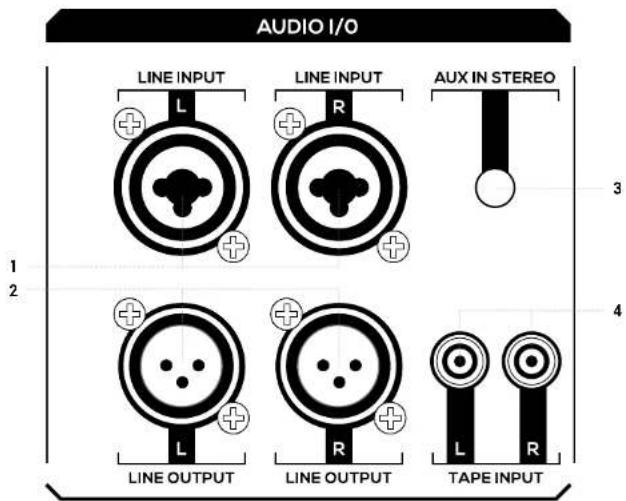

3.1 | EINGÄNGE UND BEDIENELEMENTE
Symmetrische Line-Eingänge mit COMBO-Buchsen (XLR-F + 6,35mm Buchse); bei Anschluss nur eines Kabels an die Buchse L (MONO) wird das Signal intern als Mono verarbeitet. Die Lautstärke dieser Eingänge wird mit dem Regler MAIN LEVEL eingestellt. Beide Eingänge ermöglichen aber dennoch den Anschluss unsymmetrischer Signale.
HINWEIS: Verwenden Sie nach Möglichkeit stets symmetrische Kabel. Verwenden Sie auf keinen Fall ein symmetrisches Kabel für einen Kanal und ein unsymmetrisches Kabel für den anderen Kanal.
Link-Ausgänge der entsprechenden Signale LINE INPUT L/R auf Anschlüsse XLR-M. Die Signale dieser Ausgänge sind von der Einstellung des Reglers MAIN LEVEL abhängig.
3 AUX IN STEREO
Dieser 3,5 mm Stereoeingang akzeptiert das Signalkabel von externen Geräten wie Smartphones, Tablets, PCs oder anderen Geräten mit Mini-Jack Stereoausgang.
4 TAPE INPUT L/R
Unsymmetrischer Line-Stereo-Eingang mit Cinch-Anschlüssen. Diese Buchsen mit den Cinch-Ausgängen eines HiFi-Gerätes (CD) oder anderen Gerätes verbinden. Die Lautstärke dieses Stereo-Eingangs wird mit dem Regler MAIN LEVEL eingestellt.
BHS SERIES

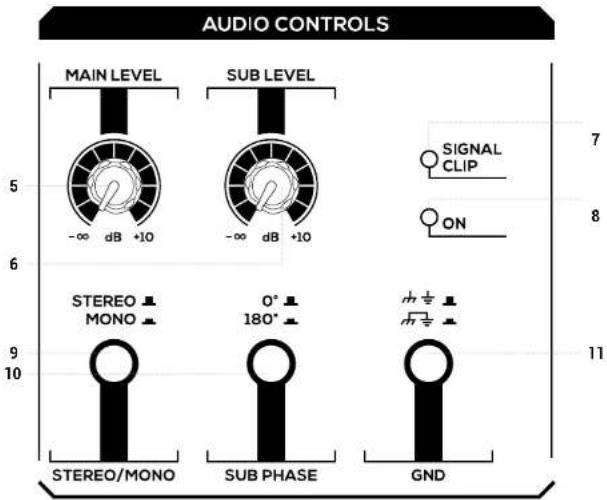

5 MAIN LEVEL
Dieses Bedienelement regelt die Ausgangslautstärke des Systems. Durch Drehen des Reglers im Uhrzeigersinn wird die Lautstärke erhöht, durch Drehen gegen den Uhrzeigersinn verringert. Berücksichtigen Sie für eine optimale Einstellung stets die Raumakustik und das Musikgenre.
6 SUB LEVEL
Dieser Regler regelt die Ausgangslautstärke des Subwoofers und ermöglicht die Balance der tiefen Frequenzbereiche entsprechend der Raumakustik. Durch Drehen des Reglers im Uhrzeigersinn wird die Lautstärke des Subwoofers erhöht, durch Drehen gegen den Uhrzeigersinn verringert.
7 ANZEIGE SIG/CLIP
Grüne LED: Signal ist im Kanal MAIN vorhanden.
Rote LED: Eingangssignal sehr stark und nahe dem Verzerrbereich.
Falls die rote LED dauerhaft leuchtet, muss der Pegel MAIN LEVEL oder die Pegel der an den Eingängen LINE / AUX / TAPEangeschlossenen Geräte reduziert werden. ACHTUNG: Das Gerät darf nie mit Pegeln betrieben werden, die zum nahezu ständigen Aufleuchten der roten LED der CLIP-Anzeige führen.
8 ANZEIGE ON
Die LED-Anzeige ON leuchtet auf, wenn das Gerät an das Stromnetz angeschlossen ist und der Einschaltknopf POWER gedrückt wird.
9 STEREO / MONO
Mit dieser Taste kann die Hörkonfiguration des Systems in zwei Betriebsmodi gewählt werden: STEREO oder MONO.
- Stellen Sie die Taste auf MONO, wenn Sie ein Kabel nur an den Eingang LINE INPUT L anschließen oder wenn Sie in MONO hören möchten; in diesem Fall werden alle am Eingang vorhandenen Stereosignale intern summiert.
- Stellen Sie die Taste auf STEREO bei Gebrauch des Systems in der Standardkonfiguration; in diesem Fall werden alle am Eingang vorhandenen Stereosignale an die entsprechenden rechten und linken Lautsprecher geleitet.
10 SUB PHASE (0°-180°)
Drücken Sie diese Taste, um die Phase des Subwoofer um 180° zudrehen und eventuelle Phasenauslöschungen aufgrund der Raumakustik, des Vorhandenseins mehrerer Subwoofer oder der Verwendung von Satelliten ohne Standardphase zu kompensieren.
11 GND
Drücken Sie diesen Schalter, um das Brummen durch Masseschleifen zureduzieren oder zu beseitigen, wenn Sie Signalleitungen zwischen mehreren Geräten anschließen. Die Beseitigung der Masseschleife ist sehr effizient, das Ergebnis hängt aber auch von den anderen angeschlossenen Geräten ab.
62 Bedienungsanleitung | BHS Serie

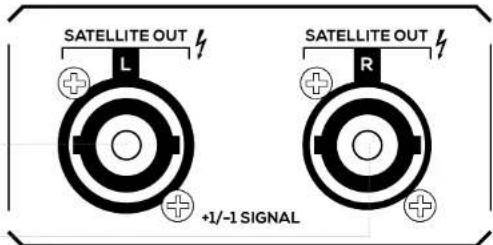

12 SATELLIT OUT L/R
Leistungsausgänge an 2-poligem SpeakON-Stecker für den Lautsprecheranschluss.
Verwenden Sie die SpeakON-Kabel im Lieferumfang des Systems, um das Signal an den rechten und linken Lautsprecher zu übertragen.
ACHTUNG: Schließen Sie an diese Ausgänge keine anderen Lautsprecher mit unterschiedlichen Impedanzen an. Der Einsatz von Lautsprechern, die für die Lastkapazität des Verstärkers nicht ausgelegt sind, kann das Gerät irreparabel beschädigen.

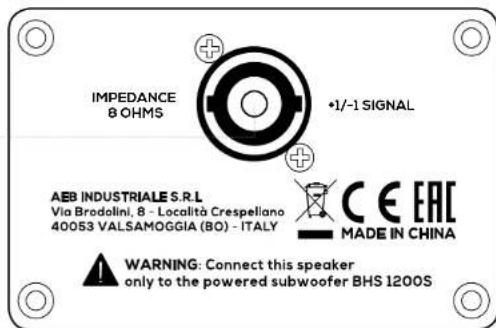

Lautsprechereingang an 2-poligem SpeakON-Stecker. Diese Eingänge müssen an den Leistungsausgang SATELLIT OUT des entsprechenden linken oder rechten Kanals angeschlossen werden.
12

BHS SERIES

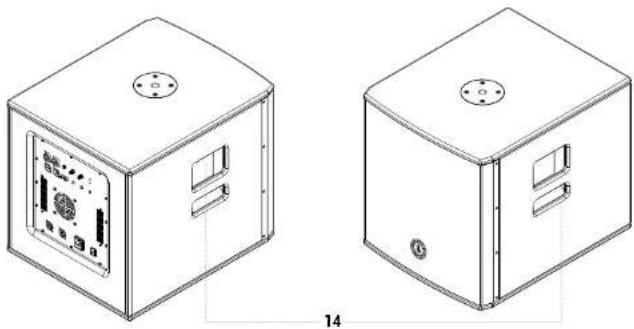

14 SEITLICHE GRIFFMULDEN - SUBWOOFER
Verwenden Sie diese Griffe (Abb.1) zum Transport und zur Aufstellung des Subwoofers. Benutzen Sie diese Griffe nicht, um den Subwoofer aufzuhängen oder einer beliebigen Position zu sichern.
15 RÜCKSEITIGE GRIFFMULDE - LAUTSPRECHER
Verwenden Sie diesen Griff zum Transport und zur Aufstellung der Satelliten des Systems. Benutzen Sie diese Griffe nicht, um die Lautsprecher an der Wand oder Decke aufzuhängen oder um die Satelliten in einer beliebigen Position zu sichern.
Abb.1 - Transportgriffe - Subwoofer

Abb.2 - Transportgriff - Lautsprecher

64 Bedienungsanleitung | BHS Serie
3.2 | STROMVERSORGUNG
1

MAINS
INPUT:
220-240V-
50-60Hz
FUSE: T4AL 250V\~
IEC-Eingang mit integriertem Netzfilter. In jeder Verpackung mitgeliefert wird ein für die jeweilige Region geeignetes Stromversorgungskabel. Sich zunächst vergewissern, dass das Gerät vor dem Anschließen des Kabels an das Stromnetz abgeschaltet ist; dann Stromkabel anschließen. Trennen Sie zu Ihrer Sicherheit niemals die Erdung.
ACHTUNG!

Das frontseitige Schutzgitter darf nie abgenommen werden. Zur Vermeidung des Risikos elektrischer Schläge muss bei einer unbeabsichtigten Beschädigung oder bei Austausch des Schutzgitters (der vom Kundendienst vorgenommen wird) sofort die Stromversorgung getrennt werden.

ACHTUNG: Zur Senkung des Risikos elektrischer Schläge das Gerät niemals an das Stromnetz anschließen, wenn das Gitter abgenommen ist.
2 FUSE
In die Dose integrierte Sicherung.

ACHTUNG: Sicherung nur mit einer Sicherung des gleichen Typs und mit demselben Werte ersetzen. Wenden Sie sich an eine autorisierte Servicestelle, falls die Sicherung weiterhin herausspringt.
3 POWER ON/OFF
Schalter zum Ein-/Ausschalten des Systems.
HINWEIS: Schalten Sie für einen korrekten Betrieb das System stets zuletzt ein und als erstes aus.
Versichern Sie sich vor dem Einschalten des Systems, dass der Regler MAIN LEVEL auf Mindeststufe steht.
BHS Serie | Bedienungsanleitung

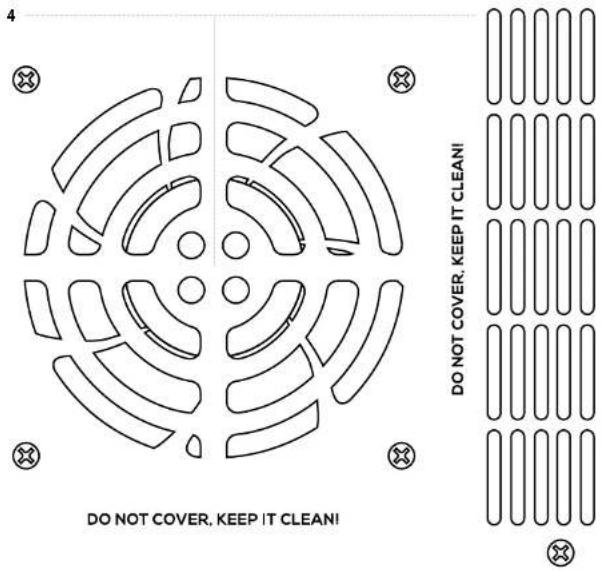

4 KÜHLLÜFTER UND BELÜFTUNGSSCHLITZE
Die Kühlung des Verstärkers und die Temperaturhaltung innerhalb der gesetzlichen Grenzen wird durch eine korrekte Belüftung des Geräts sichergestellt. Aus diesem Grund sollten Sie auf keinen Fall die Belüftungsschlitze auf der Rückseite des Subwoofer-Gehäuses verstopfen oder abdecken.

Beachten Sie bei der Installation der Geräte zur Gewährleistung ihrer einwandfreien Funktion unbedingt folgende Anweisungen:
- Stellen Sie den Subwoofer senkrecht auf eine ebene und solide Oberfläche, vergewissern Sie sich dabei, dass die unteren Gummifüße perfekt auf dem Boden oder der Stellfläche aufliegen.
- Installieren Sie das System niemals auf mobilen Wagen, Stühlen, Tischen oder Gegenständen, die keine Stabilität aufweisen und das Systemgewicht nicht aufnehmen können.
- Um eine korrekte Wärmeableitung des Verstärkers sicherzustellen, belassen Sie zwischen Rückseite des Subwoofers und anderen Gegenständen wie Wänden, Ecken oder Vorhängen einen ausreichenden Freiraum. Stellen Sie das Gerät niemals in der Nähe von Wärmequellen irgendeiner Art auf.
- Verstopfen Sie auf keinen Fall die Lüftungsschlitze auf der Rückseite des Subwoofers.


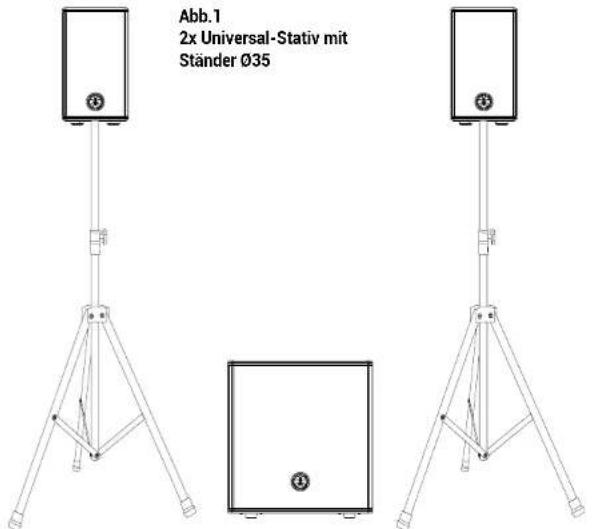

Abb.1 2x Universal-Stativ mit Ständer Ø35BHS Serie | Bedienungsanleitung

BHS SERIES

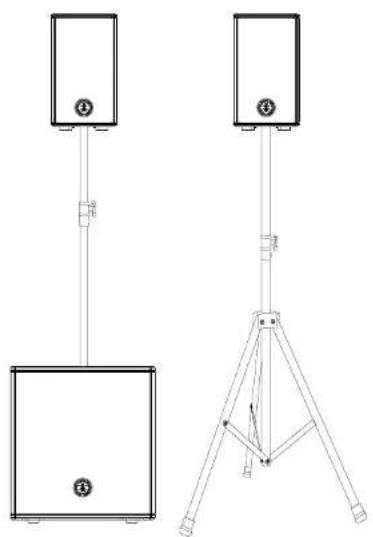

Abb.2
1x Universal-Stativ mit Ständer 035 +
1x Teleskopständer Sub-Sat Gewinde M20/Ø35

| PROBLEM LEDS LÖSUNG | ||
| Keine Stromversorgung/ Kein oder zu leiser Klang | LED ON leuchtet nicht. | Vergewissern Sie sich, dass das Gerät ordnungsgemäß an der Netzsteckdose angeschlossen ist. Prüfen Sie, ob der Netzstecker fest in der Stockkose eingesetzt ist. |
| LED ON leuchtet, aber MAIN LEVEL niedring eingestellt. | Drehen Sie den Regler MAIN LEVEL im Uhrze gersinn. Prüfen Sie, ob die LED SIG leuchtet. Überprüfen Sie das Signalkabel | |
| Verzerrung LED SIG/CLIP rot | Vermindern Sie den Pegel von MAIN LEVEL oder der Eingangsquellen. | |
| LED SIG/CLIP grün | Quellenpegel überprüfen. Einwandfreien Anschluss zwischen Subwoofer und den Satellten überprüfen. | |
| Dumpfer Klang | Stellen Sie den Pegel des Reglers SUB LEVEL niedriger ein. Überprüfen Sie den Anschluss der Satellten. | |
| Schriller Klang | Stellen Sie den Pegel des Reglers SUB LEVEL höher ein. Stollen Sie den Pegel des Reglers MAIN LEVEL niedriger ein. | |
| Rauschen / Brummen | Aktivieren Sie den Schalter GND LIFT auf der Rückseite des Sub bei anhaltendem Problem drücken Sie die Schalter GND LIFT bolder am System angeschlossener Verstärker/Geräte. Verwenden Sie nur symmetrische Kabel vormeiden Sie den Gebrauch unsymmetrischer Kabel. Schließen Sie nach Möglichkeit ihre gesamte Anlage anderselben Stromleitung an, um eine gemeinsame Erdung aller Geräte zu gewährkosten. | |
6 | TECHNISCHE DATEN
| BHS 800 BHS 1200 BHS 1800 | |||
| Subwoofer(BI IS 800S / BI IS1200S / BHS 1800S) | Bandpass mit 8"Custom-Woofer,1,5" Tauchspule | Bassreflex mit 12"Custom-Woofer,2,5" Tauchspule | Bassreflex mit 15"Custom-Woofer,2,5" Tauchspule |
| Satellit(800T / 1200T /1800T) | 2-Wege, FullrangeLF : 5" / IIF : 1"Horntweter | 2-Wege, Full rangeLF : 6,5" / IIF : 1"Horntweter | 2-Wege, Full rangeLF : 8" / IIF : 1"Horntweter |
| Abstrahlung desSatelliten (I-f x V") | 100 x 60 90 x 60 80 x 60 | ||
| Frequenzgang(Cesamtanlage) | 60Hz-20kHz 60Hz-20kHz 42Hz-20kHz | ||
| MAX SPL 120 dB 124 dB 126 dB | |||
| Verstärkung Class D Class D Class D | |||
| Spilzenleistung desSystems | 800 W 1200 W 1800 W | ||
| CrossoverFlankensteilheit undFrequenz | 24dB/Oklave @200Hz | 24dB/Oklave @200Hz | 24dB/Oklave @200Hz |
| Ein- und Ausgangs-Anschlüsse | 2 COMBO (XLR-F+ 6,35mm Buchse,- 1/4") AUX IN: 1 xMini-Jack 3,5mmTAPE IN: CINCHLINE OUTPUT:2 XLR-V SATELLIT OUT:2 SPEAKON | 2 COMBO (XLR-F+ 5,35mm Buchse,- 1/4") AUX IN: 1 xMini-Jack 3,5mmTAPE IN: CINCHLINE OUTPUT:2 XLR-M SATELLIT OUT:2 SPEAKON | 2 COMBO (XLR-F+ 6,35mm Buchse,- 1/4") AUX IN: 1 xMini-Jack 3,5mmTAPE IN: CINCHLINE OUTPUT:2 XLR-M SATELLIT OUT:2 SPEAKON |
| Bedienelemente | Main- undSub-Pegel,Phasendrachung,WahlschalterSTEREO/MONO,GND-Schalter, ON/OFF-Schalter | Main- undSub-Pegel,Phasendrachung,WahlschalterSTEREO/MONO,GND-Schalter, ON/OFF-Schalter | Main- undSub-Pegel,Phasendrachung,WahlschalterSTEREO/MONO,GND-Schalter, ON/OFF-Schalter |

BHS SERIES
| BHS 800 BHS 1200 | BHS 1800 | ||
| Schutzschaltungen | Kurzschluss,Übersurom, zwei Limiter | Kurzschluss,Übersurom, zwei Limiter | Kurzschluss,Übersurom, zwei Limiter |
| Kuhlsystem Lüfter Lüfter Lüfter | |||
| Stromversorgung 220-240V~ 50-60Hz 220-240V~ 50-60Hz 220-240V~ 50-60Hz | |||
| Sicherung T4A L 250V~ T4A L 250V~ T4A L 250V~ | |||
| Max.Leistungsaufnahme | 400 W 600 W 900 W | ||
| SubwooferGehäusematerial | MDF 12mm mithoher Dichte | 15 mmMehrschichtspermolz | 15 mmMehrschichtspermolz |
| SatellitGehäusematerial | MDF 12mm mithoher Dichte | MDF 12mm mithoher Dichte | MDF 12mm mithoher Dichte |
| Gehäusefinish | KratzfesteLackierung mithoher mechanischerBeständigkeit | KratzfesteLackierung mithoher mechanischerBeständigkeit | KratzfesteLackierung mithoher mechanischerBeständigkeit |
| SubwooferAbmessungen(L x H x T) | 370 x 380 x 416 mm. 441 x 466 x 544 mm. 482 x 520 x 588 mm. | ||
| SatellitAbmessungen proGerät (L x H x T) | 180 x 290 x 193,5 mm. 200 x 345 x 215 mm. 240 x 435 x 250 mm. | ||
| SubwooferNettogewicht | 16 kg 23 kg 29 kg | ||
| SatellitNettogewicht proGerät | 3,6 kg 5 kg 6,7 kg | ||
| Optionales Zubehör | Transport -Set mit Sub /Sat-Abdeckungen | Sub / Sat AbdeckungRädersatz (nur SUB) | Sub / Sat AbdeckungRädersatz (nur SUB) |
