Type de produit	Convertisseur de média Gigabit PoE+
Marque	Intellinet
Modèle	508209
Connecteurs	1 x SC (fibre, préinstallé non amovible), 1 x RJ45 (UTP), 1 x entrée alimentation
Alimentation	Adaptateur secteur fourni (47-57 V DC)
Norme PoE	IEEE 802.3at/af (PoE+), jusqu'à 30 W
Distance fibre optique maximale	20 km (12.4 mi)
Distance cuivre maximale	100 m (300 ft) avec câble Cat5e ou supérieur
Fonctions de diagnostic	LFP (Link Fault Pass-Through), LLCF, LLR
Commutateur DIP	LFP ON/OFF
LEDs indicatrices	PWR, 1000M, FP Link/ACT, TP Link/ACT, PoE, SD
Température de fonctionnement	0 °C à 50 °C (estimation)
Humidité de fonctionnement	10 % à 90 % HR (estimation)
Conformité	CE (2014/30/EU, 2014/35/EU)
Recyclage	Directive DEEE 2012/19/EU
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Installation	Connecter la fibre au port SC, le câble RJ45 au port UTP, puis l'adaptateur secteur.

FOIRE AUX QUESTIONS - 508209 Intellinet

Qu'est-ce que la fonction LFP (Link Fault Pass-Through) ?

La fonction LFP détecte les erreurs de liaison sur un câble (fibre ou cuivre) et les transmet à l'autre côté pour signaler la panne. Activez le commutateur DIP LFP sur ON pour l'activer.

Comment activer la fonction LFP ?

Repérez le commutateur DIP LFP sur l'appareil et mettez-le sur la position ON. Assurez-vous que les deux convertisseurs aux extrémités de la liaison supportent cette fonction.

Quelle est la puissance délivrée par le convertisseur en mode PoE+ ?

Le convertisseur peut fournir jusqu'à 30 watts sur le port RJ45 à un périphérique PoE+ compatible (IEEE 802.3at). Il est également rétrocompatible avec les appareils PoE (802.3af) qui reçoivent alors jusqu'à 15,4 W.

Quelles sont les distances maximales de connexion fibre et cuivre ?

La distance maximale pour la fibre optique est de 20 km (12,4 mi). Pour le cuivre (RJ45), elle est de 100 m (300 ft) avec un câble Cat5e ou supérieur.

Que signifient les différentes LED sur l'appareil ?

PWR : allumée si l'appareil est sous tension. 1000M : allumée pour une liaison Gigabit. FP Link/ACT : liaison fibre active. TP Link/ACT : liaison cuivre active. PoE : allumée si PoE est délivré. SD : allumée si le port fibre reçoit un signal.

Comment installer le convertisseur ?

1. Connectez le câble fibre optique au connecteur SC. 2. Branchez un câble RJ45 (Cat5e ou mieux) du port UTP à un périphérique réseau. 3. Branchez l'adaptateur secteur fourni à l'entrée d'alimentation du convertisseur puis à une prise électrique.

Quel type de câble fibre est requis ?

Le convertisseur est livré avec un connecteur SC préinstallé non amovible. Utilisez un câble fibre optique adapté (monomode ou multimode selon la distance). La longueur maximale supportée est de 20 km.

Que faire si la LED PWR est éteinte ?

Vérifiez que l'adaptateur secteur est correctement branché au convertisseur et à une prise de courant fonctionnelle. Si le problème persiste, essayez un autre adaptateur conforme aux spécifications (47-57 V DC).

Le convertisseur est-il compatible avec les appareils PoE classiques (802.3af) ?

Oui, il est compatible avec les normes IEEE 802.3at (PoE+) et 802.3af (PoE). Il détecte automatiquement la norme utilisée par le périphérique alimenté et fournit la puissance appropriée.

Comment enregistrer le produit ?

Vous pouvez enregistrer votre produit sur le site register.intellinet-network.com/r/508209 ou en scannant le code QR figurant sur la couverture de la notice. Cela permet d'obtenir un support et des informations supplémentaires.

MODE D'EMPLOI 508209 Intellinet

Ce produit dispose d'un connecteur SC préinstallé non amovible.

1 Connectez le câble fibre optique au connecteur SC préinstallé.
2 Installez l'autre extrémité du câble fibre optique dans un port approprié de votre réseau fibre optique.

La longueur maximale et les caractéristiques du câble fibre optique dépendent du modèle.

RJ45

Connectez le port UTP du convertisseur de média à un périphérique RJ45 alimenté ; ex. une caméra réseau. un câblage Cat5e ou supérieur est recommandé.

Alimentation

Branchez l'adaptateur secteur dans la prise d'entrée du convertisseur de média. Connectez-le ensuite à une prise de courant classique. Utilisez uniquement l'adaptateur secteur fourni ou un adaptateur conforme aux spécifications.

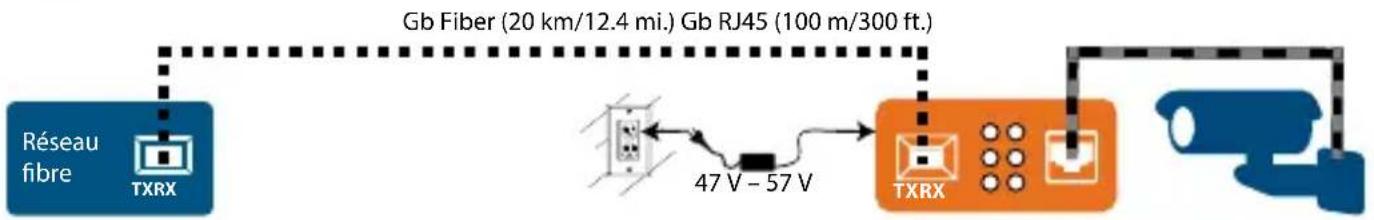

Installation

Caractéristiques

Les commutateurs DIP du convertisseur multimédia Gigabit PoE + d'Intellinet disposent d'options utiles pour détecter facilement les erreurs de liaison lorsqu'elles se produisent.

L'activation du LFP (Link Fault Pass-Through) en commutant le commutateur DIP LFP sur « ON » oblige les périphériques sur une liaison à confirmer qu'ils sont bien connectés avant que les données puissent être transmises. Lorsque l'un des appareils ne répond pas, les données ne peuvent pas être transmises.

Si une connexion cuivre est interrompue et que la fonction LFP est activée, la fonction LLCF (Link Loss Carry Forward) du convertisseur interrompt la transmission de données et génère une interruption vers une management station. De même, si une connexion par fibre est interrompue et que la fonction LFP est activée, la fonction LLR (Link

Loss Return) du convertisseur signale un état de non-liaison à son partenaire de liaison et stoppe la transmission des données.

PoE+

Le convertisseur média Intellinet Gigabit PoE + est conforme aux normes IEEE 802.3at / 802.3af. Lorsque l'adaptateur secteur fourni est connecté au convertisseur, le périphérique peut fournir jusqu'à 30 watts de puissance à un périphérique alimenté compatible PoE.

État LED

LED État Description
PWR	Éteint Vérifiez l'alimentation / Allumez l'appareil.
	Allumé Appareil est alimenté.
1000M	Allumé Conexión en Gigabit
	Éteint Connexion inférieure à 10 Gbps
FP Link/ACT	Allumé Connexion fibre active
	Clignote Transfert de données par fibre
	Éteint Le lien du port est en panne.
TP Link/ACT	Allumé Connexion cuivre active
	Clignote Transfert de données cuivre
	Éteint Le lien du port est en panne.
PoE	Allumé PoE est transmis à un PD connecté.
	Éteint Aucune alimentation à un PD connecté.
SD	Allumé	Le port fibre reçoit un signal.
	Éteint	Le port fibre ne reçoit aucun signal.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508209 ou scannez le code QR figurant sur la couverture.

Podłączenie

FRANÇAIS: Ce symbole sur le produit ou son emballage

signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et/ou 2014/35/EU. La Déclaration de Conformité est disponible à :
