Tipo di prodotto	Convertitore di media Gigabit PoE+
Marca	Intellinet
Modello	508209
Connettori	1 x SC (fibra, preinstallato non rimovibile), 1 x RJ45 (UTP), 1 x ingresso alimentazione
Alimentazione	Alimentatore fornito (47-57 V DC)
Standard PoE	IEEE 802.3at/af (PoE+), fino a 30 W
Distanza massima fibra ottica	20 km (12.4 mi)
Distanza massima rame	100 m (300 ft) con cavo Cat5e o superiore
Funzioni di diagnostica	LFP (Link Fault Pass-Through), LLCF, LLR
Interruttore DIP	LFP ON/OFF
LED indicatori	PWR, 1000M, FP Link/ACT, TP Link/ACT, PoE, SD
Temperatura operativa	0 °C a 50 °C (stima)
Umidità operativa	10 % a 90 % UR (stima)
Conformità	CE (2014/30/UE, 2014/35/UE)
Riciclaggio	Direttiva RAEE 2012/19/UE
Manutenzione	Pulire con un panno asciutto e morbido. Non utilizzare prodotti abrasivi.
Installazione	Collegare la fibra alla porta SC, il cavo RJ45 alla porta UTP, quindi l'alimentatore.

Domande frequenti - 508209 Intellinet

Cos'è la funzione LFP (Link Fault Pass-Through)?

La funzione LFP rileva gli errori di collegamento su un cavo (fibra o rame) e li trasmette all'altro lato per segnalare il guasto. Attivare l'interruttore DIP LFP su ON per attivarla.

Come attivare la funzione LFP?

Individuare l'interruttore DIP LFP sull'apparecchio e posizionarlo su ON. Assicurarsi che entrambi i convertitori alle estremità del collegamento supportino questa funzione.

Qual è la potenza erogata dal convertitore in modalità PoE+?

Il convertitore può fornire fino a 30 watt sulla porta RJ45 a un dispositivo PoE+ compatibile (IEEE 802.3at). È inoltre retrocompatibile con i dispositivi PoE (802.3af) che ricevono fino a 15,4 W.

Quali sono le distanze massime di connessione fibra e rame?

La distanza massima per la fibra ottica è di 20 km (12,4 mi). Per il rame (RJ45), è di 100 m (300 ft) con un cavo Cat5e o superiore.

Cosa significano i diversi LED sull'apparecchio?

PWR: acceso se l'apparecchio è alimentato. 1000M: acceso per collegamento Gigabit. FP Link/ACT: collegamento fibra attivo. TP Link/ACT: collegamento rame attivo. PoE: acceso se PoE è erogato. SD: acceso se la porta fibra riceve un segnale.

Come installare il convertitore?

1. Collegare il cavo in fibra ottica al connettore SC. 2. Collegare un cavo RJ45 (Cat5e o superiore) dalla porta UTP a un dispositivo di rete. 3. Collegare l'alimentatore fornito all'ingresso di alimentazione del convertitore e quindi a una presa elettrica.

Quale tipo di cavo in fibra è richiesto?

Il convertitore è fornito con un connettore SC preinstallato non rimovibile. Utilizzare un cavo in fibra ottica adatto (monomodale o multimodale in base alla distanza). La lunghezza massima supportata è di 20 km.

Cosa fare se il LED PWR è spento?

Verificare che l'alimentatore sia correttamente collegato al convertitore e a una presa di corrente funzionante. Se il problema persiste, provare un altro alimentatore conforme alle specifiche (47-57 V DC).

Il convertitore è compatibile con i dispositivi PoE classici (802.3af)?

Sì, è compatibile con gli standard IEEE 802.3at (PoE+) e 802.3af (PoE). Rileva automaticamente lo standard utilizzato dal dispositivo alimentato e fornisce la potenza appropriata.

Come registrare il prodotto?

È possibile registrare il prodotto sul sito register.intellinet-network.com/r/508209 oppure scansionando il codice QR sulla copertina del manuale. Ciò consente di ottenere supporto e informazioni aggiuntive.

MANUALE UTENTE 508209 Intellinet

Questo prodotto viene fornito con un connettore SC preinstallato che non può essere rimosso.

1 Connettere il cavo in fibra ottica al connettore SC preinstallato.
2 Collegare l'altra estremità del cavo in fibra ottica a una porta appropriata della rete in fibra.

La lunghezza massima e le specifiche del cavo in fibra dipendono dal modello.

RJ45

Connettere la porta UTP del convertitore multimediale a un dispositivo RJ45 alimentato; es. a una telecamera di rete. È consigliato un cablaggio Cat5e o migliore.

Alimentazione

Collegare l'alimentatore alla presa d'ingresso sul convertitore multimediale. Quindi collegarlo a una normale presa di corrente. Usare solo l'alimentatore incluso o uno che abbia specifiche analoghe.

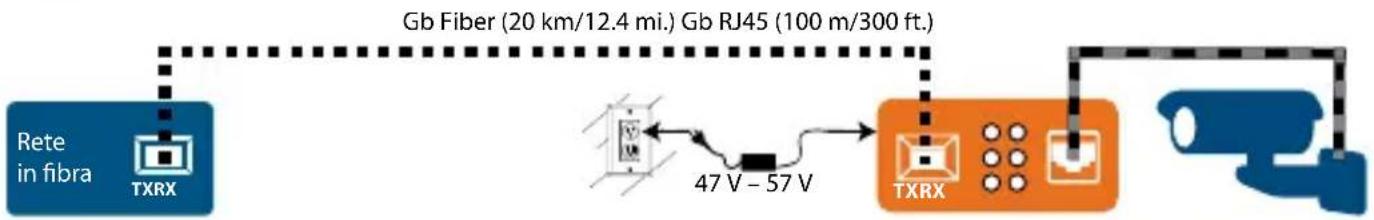

Installazione

Caratteristiche

Gli interruttori DIP sul convertitore multimediale Intellinet Gigabit PoE + presentano opzioni utili per individuare facilmente errori di comunicazione quando si verificano.

Abilitare il Link Fault Pass-through (LFP) commutando l'interruttore LFP DIP su "ON" forza i dispositivi su un collegamento per verificare che siano online prima che i dati possano essere trasmessi. Quando uno dei dispositivi non risponde, i dati non possono essere inviati. Se una connessione in rame si interrompe quando la funzione LFP è abilitata, la caratteristica Link Loss Carry Forward (LLCF) del convertitore interrompe la trasmissione dei dati e genera un blocco verso una stazione di controllo. Allo stesso modo, se una connessione in fibra si interrompe quando è abilitata la funzione LFP, la funzione Link Loss Return (LLR) del convertitore restituirà una condizione di non

collegamento al suo partner di connessione e cesserà la trasmissione di dati.

Alimentazione

Il convertitore multimediale Intellinet Gigabit PoE + è conforme agli standard IEEE 802.3at / 802.3af. Quando l'alimentatore incluso è collegato al convertitore, il dispositivo può fornire fino a 30 watt di potenza a un dispositivo che possa ricevere alimentazione via PoE.

Stato del LED

LED Stato Descrizione
PWR	Spento Spento
	Acceso Acceso
1000M	Acceso Connessione Gigabit
	Spento Connessione a meno di Gigabit
FP Link/ACT	Acceso Connessione fibra attiva
	Lampeggiante Trasferimento dati via fibra
	Spento Il collegamento della porta è inattivo.
TP Link/ACT	Acceso Connessione via rame attiva
	Lampeggiante Trasferimento dati via rame
	Spento Il collegamento della porta è inattivo.
PoE	Acceso Il PD connesso viene alimentato tramite PoE.
	Spento Non viene fornita alimentazione ad un PD connesso.
SD	Acceso	La porta della fibra riceve segnale.
	Spento	La porta della fibra non riceve segnale.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register. intellinet-network.com/r/508209 o scansiona il codice QR presente sulla copertina.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY INFORMATION

intellinetnetwork.com

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
