Type de produit	Convertisseur de média Gigabit PoE+
Marque / Modèle	Intellinet 508216
Interface fibre	1 port SFP (module non inclus)
Interface cuivre	1 port RJ45 10/100/1000 Mbps
Alimentation	Adaptateur secteur 47-57 V CC, 1 A max (inclus)
Puissance PoE+	Jusqu'à 30 W (IEEE 802.3at/af)
Fonctions avancées	LFP (Link Fault Pass-Through), LLCF, LLR, commutateurs DIP
Indicateurs LED	PWR, 1000M, FP Link/ACT, TP Link/ACT, PoE, SD
Conformité	CE (2014/30/EU, 2014/35/EU), WEEE (2012/19/EU)
Dimensions (approx.)	10 x 7 x 2,5 cm
Poids (approx.)	100 g (sans adaptateur)
Température de fonctionnement	0 °C à 50 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas ouvrir l'appareil
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contactez le SAV Intellinet
Informations générales	Enregistrez votre produit sur register.intellinet-network.com/r/508216

FOIRE AUX QUESTIONS - 508216 Intellinet

Comment connecter le convertisseur au réseau fibre ?

Insérez un module SFP compatible dans le port SFP du convertisseur, puis connectez le câble fibre optique au module. Assurez-vous que l'autre extrémité du câble est branchée sur un port fibre de votre réseau.

Ce convertisseur est-il compatible avec le PoE ?

Oui, il est conforme aux normes IEEE 802.3at/af et peut délivrer jusqu'à 30 watts à un périphérique PoE connecté via le port RJ45, à condition d'utiliser l'adaptateur secteur fourni.

Quelle est la fonction du commutateur DIP LFP ?

Le LFP (Link Fault Pass-Through) détecte les erreurs de liaison. Quand il est activé (ON), si une liaison fibre ou cuivre est interrompue, le convertisseur bloque la transmission de données et signale l'erreur, facilitant le diagnostic.

Quels câbles RJ45 utiliser ?

Il est recommandé d'utiliser un câblage Cat5e ou supérieur pour garantir des performances Gigabit optimales.

Comment savoir si le convertisseur est correctement alimenté ?

Vérifiez la LED PWR : si elle est allumée, l'appareil est sous tension. Si elle est éteinte, vérifiez l'adaptateur secteur et la prise.

Que signifie la LED PoE ?

La LED PoE s'allume lorsque le convertisseur alimente un périphérique PoE (PD) connecté. Si elle est éteinte, soit le périphérique n'est pas PoE, soit il n'y a pas de connexion.

Puis-je utiliser ce convertisseur avec une fibre multimode ?

Cela dépend du module SFP inséré. Le convertisseur accepte tout module SFP compatible Gigabit, qu'il soit multimode ou monomode. Veillez à choisir le module adapté à votre fibre.

Que faire si la liaison fibre ne s'établit pas ?

Vérifiez que le module SFP est bien enfoncé, que le câble fibre est correctement branché et que la LED FP Link/ACT est allumée. Si elle clignote, des données transitent. Si éteinte, testez avec un autre câble ou module.

Comment réinitialiser le convertisseur ?

Le convertisseur n'a pas de bouton de réinitialisation. Pour le réinitialiser, débranchez l'alimentation pendant quelques secondes puis rebranchez-la.

Où trouver les spécifications complètes ?

Consultez le site intellinetnetwork.com ou enregistrez votre produit sur register.intellinet-network.com/r/508216 pour accéder à la documentation détaillée.

MODE D'EMPLOI 508216 Intellinet

Ce produit nécessite SFP module d'interface avec des connexions par fibre optique.

1 Insérez l'interface dans le convertisseur de média et insérez le câble fibre optique dans l'interface.
2 Installez l'autre extrémité du câble fibre optique dans un port approprié sur votre réseau fibre optique.

La longueur maximale et les caractéristiques du câble fibre optique dépendent du modèle.

RJ45

Connectez le port UTP du convertisseur de média à un périphérique RJ45 alimenté ; ex. une caméra réseau. un câblage Cat5e ou supérieur est recommandé.

Alimentation

Branchez l'adaptateur secteur dans la prise d'entrée du convertisseur de média. Connectez-le ensuite à une prise de courant classique. Utilisez uniquement l'adaptateur secteur fourni ou un adaptateur conforme aux spécifications.

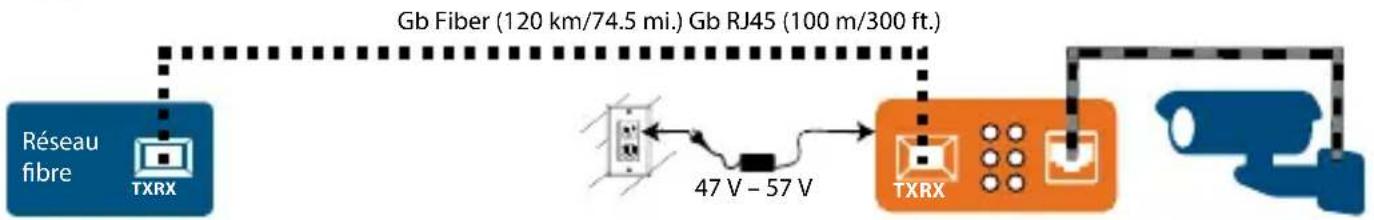

Installation

Caractéristiques

Les commutateurs DIP du convertisseur multimédia Gigabit PoE + d'Intellinet disposent d'options utiles pour détecter facilement les erreurs de liaison lorsqu'elles se produisent.

L'activation du LFP (Link Fault Pass-Through) en commutant le commutateur DIP LFP sur « ON » oblige les périphériques sur une liaison à confirmer qu'ils sont bien connectés avant que les données puissent être transmises. Lorsque l'un des appareils ne répond pas, les données ne peuvent pas être transmises.

Si une connexion cuivre est interrompue et que la fonction LFP est activée, la fonction LLCF (Link Loss Carry Forward) du convertisseur interrompt la transmission de données et génère une interruption vers une management station. De même, si une connexion

par fibre est interrompue et que la fonction LFP est activée, la fonction LLR (Link Loss Return) du convertisseur signale un état de non-liaison à son partenaire de liaison et stoppe la transmission des données.

PoE+

Le convertisseur média Intellinet Gigabit PoE + est conforme aux normes IEEE 802.3at / 802.3af. Lorsque l'adaptateur secteur fourni est connecté au convertisseur, le périphérique peut fournir jusqu'à 30 watts de puissance à un périphérique alimenté compatible PoE.

État LED

LED État Description
PWR	Éteint Vérifiez l'alimentation / Allumez l'appareil.
	Allumé Appareil est alimenté.
1000M	Allumé Conexión en Gigabit
	Éteint Connexion inférieure à 10 Gbps
FP Link/ACT	Allumé Connexion fibre active
	Clignote Transfert de données par fibre
	Éteint Le lien du port est en panne.
TP Link/ACT	Allumé Connexion cuivre active
	Clignote Transfert de données cuivre
	Éteint Le lien du port est en panne.
PoE	Allumé PoE est transmis à un PD connecté.
	Éteint Aucune alimentation à un PD connecté.
SD	Allumé	Le port fibre reçoit un signal.
	Éteint	Le port fibre ne reçoit aucun signal.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/508216 ou scannez le code QR figurant sur la couverture.

Podłączenie

FRANÇAIS: Ce symbole sur le produit ou son emballage

signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et/ou 2014/35/EU. La Déclaration de Conformité est disponible à :
