MANUALE UTENTE 508216 Intellinet

Questo prodotto richiede un modulo trasmettitore SFP che permette connessioni in fibra ottica.

1 Inserire il trasmettitore nel convertitore multimediale e collegare il cavo in fibra ottica al trasmettitore.
2 Collegare l'altra estremità del cavo in fibra ottica a una porta appropriata della rete in fibra.

La lunghezza massima e le specifiche del cavo in fibra dipendono dal modello.

RJ45

Connettere la porta UTP del convertitore multimediale a un dispositivo RJ45 alimentato; es. a una telecamera di rete. È consigliato un cablaggio Cat5e o migliore.

Alimentazione

Collegare l'alimentatore alla presa d'ingresso sul convertitore multimediale. Quindi collegarlo a una normale presa di corrente. Usare solo l'alimentatore incluso o uno che abbia specifiche analoghe.

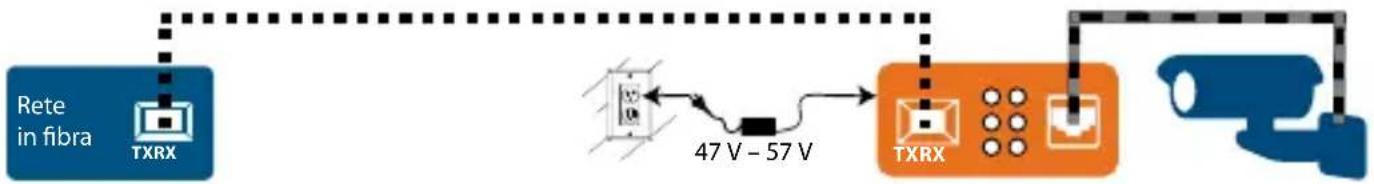

Installazione

Gb Fiber (120 km/74.5 mi.) Gb RJ45 (100 m/300 ft.)

Gli interruttori DIP sul convertitore multimediale Intellinet Gigabit PoE + presentano opzioni utili per individuare facilmente errori di comunicazione quando si verificano.

Abilitare il Link Fault Pass-through (LFP) commutando l'interruttore LFP DIP su "ON" forza i dispositivi su un collegamento per verificare che siano online prima che i dati possano essere trasmessi. Quando uno dei dispositivi non risponde, i dati non possono essere inviati. Se una connessione in rame si interrompe quando la funzione LFP è abilitata, la caratteristica Link Loss Carry Forward (LLCF) del convertitore interrompe la trasmissione dei dati e genera un blocco verso una stazione di controllo. Allo stesso modo, se una connessione in fibra si interrompe quando è abilitata la funzione LFP,

la funzione Link Loss Return (LLR) del convertitore restituirà una condizione di non collegamento al suo partner di connessione e cesserà la trasmissione di dati.

Alimentazione

Il convertitore multimediale Intellinet Gigabit PoE + è conforme agli standard IEEE 802.3at / 802.3af. Quando l'alimentatore incluso è collegato al convertitore, il dispositivo può fornire fino a 30 watt di potenza a un dispositivo che possa ricevere alimentazione via PoE.

Stato del LED

LED Stato Descrizione
PWR	Spento Spento
	Acceso Acceso
1000M	Acceso Connessione Gigabit
	Spento Connessione a meno di Gigabit
FP Link/ACT	Acceso Connessione fibra attiva
	Lampeggiante Trasferimento dati via fibra
	Spento Il collegamento della porta è inattivo.
TP Link/ACT	Acceso Connessione via rame attiva
	Lampeggiante Trasferimento dati via rame
	Spento Il collegamento della porta è inattivo.
PoE	Acceso II PD connesso viene alimentato tramite PoE.
	Spento Non viene fornita alimentazione ad un PD connesso.
SD	Acceso La porta della fibra riceve segnale.
	Spento	La porta della fibra non riceve segnale.

Per ulteriori specifiche, visita il sito intellinetnetwork.com. Registra il tuo prodotto su register. intellinet-network.com/r/508216 o scansiona il codice QR presente sulla copertina.

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

WARRANTY INFORMATION

intellinetnetwork.com

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
