FOIRE AUX QUESTIONS - NorFrost HAIL 193 TNF BI 70 NODOR

Comment utiliser la fonction super congélation ?

Appuyez sur le bouton G (super congélation) pour activer le mode. Le congélateur fonctionne à -25 °C pendant 6 heures, puis revient automatiquement au réglage précédent. Activez-la quelques heures avant d'ajouter des aliments frais.

Que faire si de la glace s'accumule dans le congélateur ?

Vérifiez l'étanchéité de la porte : le joint doit être propre et non déformé. Si la porte décorative est mal ajustée ou trop lourde, contactez votre installateur. Une accumulation excessive peut indiquer un joint défectueux.

Comment régler l'humidité du bac à légumes ?

Le bac à légumes possède un curseur de réglage d'humidité. Pour les légumes qui flétrissent (roquette, épinards, herbes), fermez le curseur (position haute, à gauche). Pour les fruits qui pourrissent, ouvrez le curseur (position basse, à droite). Des symboles de légumes et fruits vous guident.

L'appareil émet un bip, que faire ?

L'alarme sonore se déclenche si la porte reste ouverte plus de 60 secondes. Fermez la porte pour arrêter le bip. Si le bip persiste sans porte ouverte, vérifiez que l'appareil est correctement fermé et contactez le service clientèle.

Comment dégivrer le réfrigérateur ?

Le réfrigérateur est autodégivrant. L'eau de dégivrage s'écoule par un canal à l'arrière vers un bac d'évaporation. Si de l'eau stagne, nettoyez l'orifice de vidange avec une solution de bicarbonate.

Puis-je inverser le sens d'ouverture des portes ?

Oui, les portes sont réversibles. Suivez les instructions du manuel : retirez les charnières supérieure et inférieure, faites pivoter la charnière supérieure de 180°, puis fixez-la du côté opposé. Une seconde personne est recommandée pour soutenir les portes.

Quelle est la température idéale pour le réfrigérateur et le congélateur ?

Utilisez la fonction intelligente (bouton F) pour régler automatiquement le réfrigérateur à 5 °C et le congélateur à -18 °C. Vous pouvez également ajuster manuellement via les boutons D et E. Les plages sont de -2 °C à 3 °C pour la zone d'adaptation (bouton A).

Que faire si l'appareil ne refroidit pas correctement ?

Vérifiez d'abord que l'appareil est branché, que le thermostat est réglé correctement, que les portes ferment bien, et que la ventilation arrière n'est pas obstruée. Assurez-vous aussi que le condenseur est propre et que l'appareil n'est pas surchargé.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Utilisez une solution de bicarbonate de soude et d'eau tiède (pas de détergents abrasifs). Nettoyez clayettes et bacs à la main avec un détergent doux. Rincez et séchez soigneusement. Pour les odeurs, laissez les portes entrouvertes si l'appareil est inutilisé longtemps.

Quelles sont les précautions d'installation ?

Installez l'appareil loin de sources de chaleur et dans un endroit sec. Laissez un espace de ventilation d'au moins 40 mm à l'arrière et une ouverture de 500 x 40 mm en haut du meuble. Utilisez les pieds réglables pour niveler l'appareil. La température ambiante doit être entre 10 °C et 32 °C.

MODE D'EMPLOI NorFrost HAIL 193 TNF BI 70 NODOR

Réfrigérateur-congélateur intégré

Installation, utilisation et maintenance

Table des matières

3 Informations importantes
5 Remarques importantes
5 Avant la première utilisation
6 Remarques importantes sur l'utilisation du réfrigérateur
7 Remarques importantes sur l'utilisation du congélateur
8 Réglage de l'humidité du tiroir à légumes
9 Stockage
10 Panneau de commande
12 Dégivrer le congélateur
12 Dégivrer le réfrigérateur
13 Entretien et nettoyage
14 Dépannage
16 Préparation de l'installation
17 Dimensions de l'armoire
17 Exigences en matière de ventilation
18 Installation dans le placard
19 Inversion des portes de l'appareil

Important

Le fabricant ne peut être tenu responsable des blessures ou des pertes causées par une utilisation ou une installation incorrecte de ce produit. Veuillez noter que nous nous réservons le droit d'annuler la garantie fournie avec ce produit en cas d'installation incorrecte ou de mauvaise utilisation de l'appareil.

Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.

Les couvercles externes ne doivent en aucun cas être retirés pour des raisons de réparation ou d'entretien, sauf par du personnel dûment qualifié.

Informations sur l'appareil :

Veuillez indiquer les informations figurant sur la plaque signalétique de l'appareil ci-dessous à titre de référence, pour aider ...... en cas de panne de votre appareil et pour enregistrer votre appareil à des fins de garantie.

Modèle d'appareil

Numéro de série

Déclarations de conformité de l'UE :

Cet appareil a été conçu, construit et commercialisé conformément aux exigences de sécurité de la directive 2014/35/UE (basse tension) et aux exigences de la directive 2014/30/UE (CEM).

Cet appareil a été fabriqué selon les normes les plus strictes et est conforme à toutes les législations applicables, y compris en matière de sécurité électrique (LVD) et de compatibilité avec les interférences électromagnétiques (EMC). Les pièces destinées à entrer en contact avec les aliments sont conformes à la directive 1935/2004/CE.

Cet appareil de réfrigération est destiné à être utilisé comme appareil encastré.

IINFORMATIONS IMPORTANTES CONCERNANT L'ÉLIMINATION CORRECTE DU PRODUIT CONFORMÉMENT À LA DIRECTIVE 2012/19/EU DE LA CE.

À la fin de sa durée de vie, le produit ne doit pas être éliminé comme un déchet urbain. Le système de réfrigération contient des gaz isolants et des réfrigérants qui nécessitent une élimination spécialisée des déchets. Les matériaux précieux contenus dans cet appareil peuvent être recyclés. Il doit être déposé dans un centre de collecte des déchets différenciés de la commune ou chez un revendeur proposant ce service.

Avant de mettre au rebut un vieil appareil, retirez les joints de porte, etc. afin de réduire le risque de coïncement des enfants.

L'élimination séparée d'un appareil ménager permet d'éviter les éventuelles conséquences négatives pour l'environnement et la santé d'une élimination inappropriée et permet de récupérer les matériaux constitutifs afin de réaliser d'importantes économies d'énergie et de ressources. Pour rappeler la nécessité d'éliminer les appareils ménagers séparément, le produit est marqué d'une poubelle sur roues barrée d'une croix.

Important

• Ne stockez jamais d'articles inflammables ou explosifs ni d'acides ou d'alcalins fortement corrosifs dans l'appareil.
• Il s'agit d'un appareil ménager fabriqué conformément à la norme nationale. Il est destiné à la conservation des aliments uniquement, et non à la conservation du sang, des médicaments et des produits biologiques.
• Pour éviter tout risque d'incendie, gardez l'appareil à l'écart de tout carburant ou autre produit inflammable.
• Pour éviter tout risque d'interférence électromagnétique ou d'autres accidents, ne placez pas de four à micro-ondes sur le réfrigérateur et n'utilisez pas d'appareil électrique à l'intérieur du réfrigérateur.
• Ne laissez pas les enfants jouer avec ou à proximité de l'appareil.
• La surface interne du compartiment congélateur est très froide lorsque l'appareil est en marche. Ne touchez pas la surface, surtout si vous avez les mains mouillées.
• Ne projetez pas d'eau sur l'appareil. Tenez-le éloigné des endroits très humides qui peuvent avoir un effet négatif sur les performances de l'isolation électrique.
• Cet appareil est conçu pour être utilisé à des températures ambiantes comprises entre 10 et 32°C. Une utilisation en dehors de cette plage peut entraîner une défaillance de l'appareil.

Avant la première utilisation

Vous devez laisser le réfrigérateur se stabiliser pendant au moins vingt-quatre heures avant de le mettre sous tension.

Il est recommandé de nettoyer l'intérieur de l'appareil avant la première utilisation, à l'aide d'une solution de bicarbonate de soude et d'eau chaude, puis de sécher soigneusement l'intérieur.

Le réfrigérateur peut dégager une odeur lors de sa première utilisation. Elle disparaîtra au fur et à mesure que l'appareil refroidira.

Remarque :

Si vous éteignez l'appareil, attendez cinq minutes avant de le rallumer pour éviter d'endommager inutilement le compresseur.

Ne stockez jamais d'articles inflammables ou explosifs ni d'acides ou d'alcalins fortement corrosifs dans l'appareil.

Ce réfrigérateur refroidit vos aliments en rendant l'intérieur de la cavité froide. Il est normal que du givre s'accumule sur cette surface ; il se dissipe ensuite et s'écoule par un petit drain situéen bas, d'où il s'évapore sans danger.

Utilisation du réfrigérateur

- Ne mettez jamais de liquides dans le réfrigérateur sans les couvrir.

- Ne mettez jamais d'aliments chauds dans le réfrigérateur. Les aliments chauds doivent d'abord refroidir à température ambiante avant d'être placés dans le réfrigérateur.

- Rien ne doit toucher la paroi arrière du réfrigérateur, car cela produirait du givre et d'éventuels problèmes de condensation qui pourraient être difficiles à éliminer.

• Assurez-vous que les aliments sont propres et que tout excès d'eau est essuyé avant de les mettre au réfrigérateur.

- Emballez ou couvrez les aliments avant de les mettre au réfrigérateur. Cela permet d'éviter la perte d'humidité, de conserver la fraîcheur des aliments et d'éviter les odeurs désagréables.

• Trier les aliments avant de les stocker. Les aliments à consommer rapidement doivent être stockés sur le devant de la clayette pour éviter toute détérioration due à l'ouverture prolongée de la porte.
• Ne remplissez pas trop le réfrigérateur. Il doit y avoir suffisamment d'espace entre les aliments pour permettre à l'air frais de circuler.
• La décongélation des aliments congelés dans le compartiment réfrigérateur permet de maintenir une basse température et d'économiser de l'énergie.
• Ne stockez jamais de viandes crues sur des clayettes situées au-dessus de viandes cuites ou d'autres produits. Cela permet d'éviter que le jus de la viande crue ne contamine les autres aliments.

Utilisation du congélateur

• Les compartiments du congélateur sont conçus pour stocker uniquement des aliments congelés.
• Ne mettez jamais d'aliments chauds ou tièdes dans le congélateur, laissez-les refroidir complètement avant de les mettre dans le congélateur.
• Suivez les instructions figurant sur l'emballage des aliments pour la conservation des aliments congelés. Si aucune information n'est fournie, les aliments ne doivent pas être conservés pendant plus de trois mois après la date d'achat.
• Conservez les aliments en petits paquets (dans l'idéal, moins de 1 kg). Cela permet de réduire le temps de congélation et d'améliorer la qualité des aliments après décongélation.
• Emballez les aliments avant de les mettre au congélateur. Pour éviter que l'emballage ne colle, assurez-vous qu'il est sec.
• Avant la congélation, étiquetez les aliments en indiquant notamment le type d'aliment et les dates de conservation et de péremption.

• Une fois que les aliments sont décongelés, ils ne doivent pas être recongelés. Pour éviter le gaspillage, ne décongelez que la quantité d'aliments nécessaire.

• Les boissons en bouteille ou en canette ne doivent pas être stockées dans les compartiments de congélation car elles pourraient exploser.

• La quantité maximale d'aliments frais pouvant être congelés en 24 heures est de 3,8 kg pour ce modèle.
• N'essayez pas de congeler plus que la quantité maximale.
• Pour congeler plus rapidement des aliments frais, activez la fonction super congélation quelques heures avant de placer les aliments dans le congélateur.

Remarque : Si l'appareil n'est pas équipé d'un compartiment congélateur ( ** ), il n'est pas adapté à la congélation des aliments.

Réglage de l'humidité du bac à légumes

Le bac à légumes de cet appareil est doté d'un curseur de réglage du niveau d'humidité. Les légumes et produits similaires susceptibles de flétrir (par exemple, la roquette, les feuilles d'épinards, les herbes aromatiques telles que le basilic, etc.) doivent être conservés dans le bac à légumes, et le curseur de réglage doit rester fermé (complètement à gauche - élevé). Lors que le curseur de réglage est fermé, la vapeur d'eau est retenue dans le bac, ce qui permet de conserver plus longtemps les légumes frais et croquants.

En revanche, les fruits susceptibles de pourrir doivent être stockés dans le tiroir à légumes avec le curseur de réglage de l'humidité complètement ouvert (vers la droite - faible). Cela permettra aux gaz émis par certains produits et qui accélèrent le processus de pourrissement, de sortir du bac à légumes. Des marques Haut et Bas avec des symboles de légume et de fruit vous aideront.

Stockage

La partie réfrigérateur est destinée au stockage d'aliments à court terme. Bien qu'il soit possible de maintenir des températures basses, il n'est pas recommandé de conserver les aliments pendant de longues périodes. Étant donné que de l'air froid circule dans le réfrigérateur, la température peut varier entre les différentes sections. Ainsi, les aliments doivent être stockés dans des sections différentes en fonction de leur type. La section 7 est la partie la plus froide du réfrigérateur.

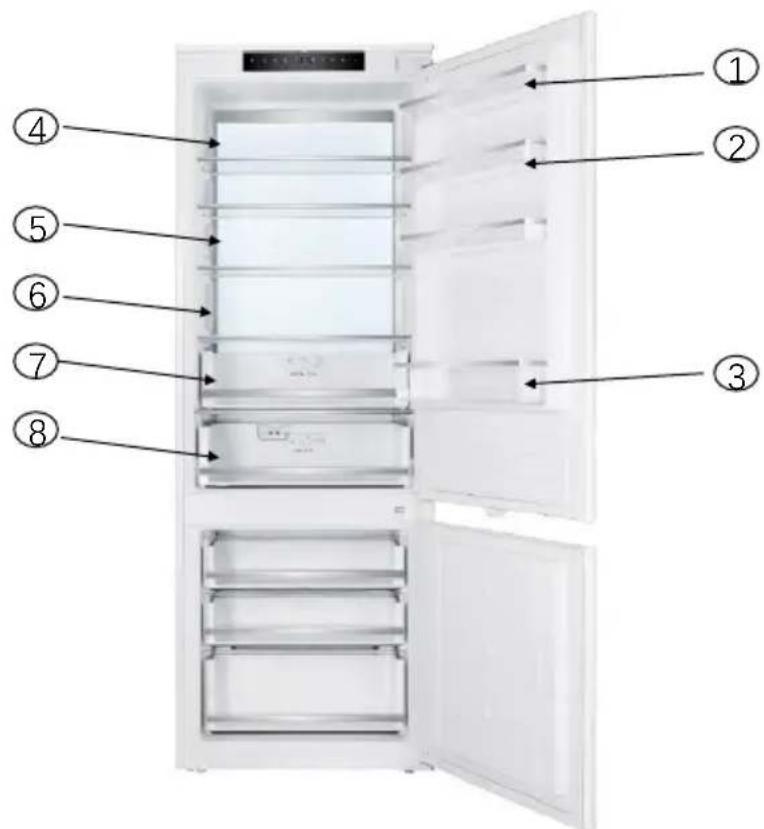

1. Beurre, fromages, etc. 5. Plats préparés, etc.
2. Aliments en bocaux et bouteilles 6. Yaourts, conserves, etc.
3. Boissons, par exemple le lait
4. Fruits et légumes
5. Aliments suits
6. Viande et poisson frais

Les clayettes du réfrigérateur peuvent être déplacées en fonction des besoins de rangement de la partie réfrigérateur. Pour déplacer une clayette, levez la section arrière, puis tirez-la vers l'extérieur. Pour le remettre en place, faites glisser la clayette dans son emplacement, puis abaissez la section arrière.

Panneau de commande


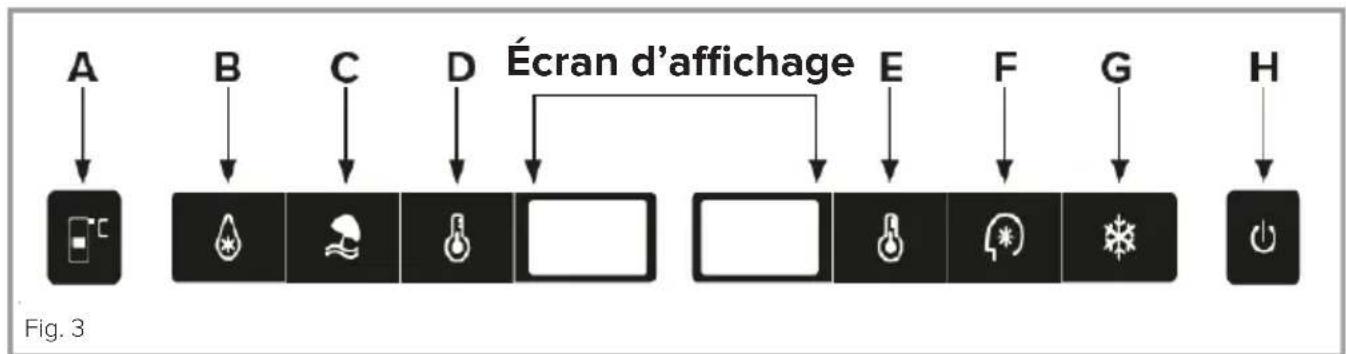

A. Capteur de réglage de la température de la zone d'adaptation

Cette touche permet de régler la température dans la zone d'adaptation. Appuyez une fois sur cette touche pour modifier l'affichage de la température actuelle dans la zone adaptée, puis autant de fois que nécessaire jusqu'à ce que le niveau souhaité soit sélectionné. Les réglages vont de -2 °C à 3 °C

B. Fonction de refroidissement rapide

En appuyant sur ce bouton, le réfrigérateur fonctionnera à 2 °C et s'éteindra automatiquement au bout de 2 heures et demie ; pendant ce temps, le bouton sera allumé.

C. Fonction vacances

En appuyant sur cette touche, la fonction vacances est activée et la température du réfrigérateur est de 17 °C et celle du congélateur de -18 °C

D. Réglage de la température du réfrigérateur

Ce bouton permet de régler la température à l'intérieur du réfrigérateur. Appuyez sur ce bouton une fois pour activer le réglage, puis autant de fois que nécessaire jusqu'à ce que le niveau souhaité soit sélectionné

Écran d'affichage

C'est ici que vous pouvez voir la température actuelle du réfrigérateur (à gauche) et du congélateur (à droite)

E. Réglage de la température du congélateur

Cette touche permet de régler la température à l'intérieur du congélateur. Appuyez sur ce bouton une fois pour activer le réglage, puis autant de fois que nécessaire jusqu'à ce que le niveau souhaité soit sélectionné

F. Fonction intelligente

Cette touche permet de régler automatiquement la température du réfrigérateur à 5 °C et celle du congélateur à -18 °C

G. Fonction de refroidissement rapide

En appuyant sur ce bouton, le congélateur se met automatiquement à fonctionner à une température de -25 °C. Après 6 heures, la fonction s'arrête et la température revient à son réglage précédent

H. Bouton marche/arrêt

Maintenez ce bouton enfoncé pendant 3 secondes pour allumer ou éteindre l'appareil

Dégivrer le congélateur

Le congélateur est doté d'un système anti-givre conçu pour empêcher la formation de glace. Dans des conditions normales d'utilisation, il ne devrait pas être nécessaire de dégivrer régulièrement le système de congélation.

Pour faciliter l'entretien ou le nettoyage, l'appareil dispose d'un mode de dégivrage forcé qui peut être activé en maintenant les capteurs A et C de la figure 3 enfoncés pendant environ 3 secondes. La sonde de réglage de la température du réfrigérateur (A) clignote pour confirmer que la fonction de dégivrage forcé est active. Cette fonction se désactive automatiquement lorsque la température du congélateur se situe entre 10 et 12 °C.

Remarque : Si vous constatez régulièrement une forte accumulation de glace ou des flaques d'eau dans le congélateur, il est probable que la porte ne soit pas correctement étanche. Cela peut être dû à un joint de porte défectueux ou à une porte décorative mal ajustée ou trop lourde. Pour plus d'informations, consultez la section de dépannage concernant la glace à la page 14.

Dégivrer le réfrigérateur

Le réfrigérateur est autodégivrant. L'eau produite s'écoule hors du réfrigérateur par le canal situé à l'arrière du réfrigérateur. L'eau dégivrée est recueillie dans le bac d'évaporation situé à l'arrière de l'appareil et évacuée par évaporation.

Entretien et nettoyage

Débranchez toujours l'appareil de l'alimentation électrique avant tout nettoyage ou entretien.

Les parties du réfrigérateur et du congélateur doivent être nettoyées avec une solution de bicarbonate de soude et d'eau tiède. N'utilisez pas de produit ou de détergents abrasifs. Après le lavage, rincez et essuyez soigneusement.

Nettoyez les clayettes et les bacs de porte séparément à la main avec une solution douce de détergent à vaisselle et d'eau. Ne les mettez pas dans le lave-vaisselle.

Si l'appareil ne va pas être utilisé pendant une période prolongée, débranchez-le et nettoyez-le. Laissez les portes légèrement entrouvertes pour éviter la formation de moisissures et d'odeurs désagréables.

Dépannage

Si vous avez des problèmes avec votre appareil, consultez cette section avant d'appeler le service clientèle.

Si l'appareil ne fonctionne pas, vérifiez :

• Que l'appareil est alimenté en électricité.
• Que les fusibles de votre logement sont intacts et que le fusible de la prise n'a pas sauté.
• Que le réfrigérateur n'a pas été éteint. (page 10).
• Que la prise de courant fonctionne bien. Pour vérifier cela, branchez un autre appareil électrique pour voir si la prise est défectueuse.

Si l'appareil fonctionne, mais pas très bien, vérifiez :

• Que l'appareil n'est pas surchargé.
• Que le thermostat est réglé à une température appropriée.
• Que les portes se ferment correctement.
• Que le système de refroidissement à l'arrière de l'appareil est propre et sans poussière, et ne touche pas le mur.
• Que la ventilation est suffisante sur les parois latérales et arrière.

Si l'appareil est bruyant, vérifiez :

• Que l'appareil est nivelé et stable.
• Que les parois latérales et arrière sont dégagées, et que rien ne repose sur l'appareil.
• Remarque : Le gaz de refroidissement du réfrigérateur peut émettre un léger bruit de bulles ou de gargouillis, même lorsque le compresseur n'est pas en marche.

Si l'appareil émet des bips, vérifiez :

- Que les portes sont fermées Une alarme se déclenche après 60 secondes d'ouverture de la porte.

S'il y a de l'eau dans la base du compartiment réfrigérateur, vérifiez :

- Si l'orifice de vidange situé à l'arrière du compartiment est dégagé (page 11).

Si de la glace s'est formée sur la paroi arrière du réfrigérateur :

• Il est normal que quelques gouttes de glace se forment sur la paroi arrière du réfrigérateur. Cela ne constitue pas un défaut de l'appareil.
• Assurez-vous qu'aucun élément à l'intérieur du réfrigérateur n'est en contact avec la paroi arrière.
• Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.
• Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle pour que le joint soit remplacé.
• Cela peut être dû à un mauvais montage de la ou des portes décoratives. Si vous avez le moindre doute, demandez à votre installateur de vérifier les portes décoratives.

Si une quantité excessive de glace s'est formée dans le congélateur :

• Vérifiez qu'il y a une certaine résistance lorsque vous ouvrez la porte de l'appareil. Si elle s'ouvre au moindre contact, cela peut signifier que le joint de la porte doit être remplacé.
• Vérifiez que le joint de la porte n'est pas tordu, rempli de débris ou endommagé. Si vous en remarquez et que vous ne parvenez pas à résoudre le problème vous-même, contactez le service clientèle pour que le joint soit remplacé.
• Cela peut être dû à un mauvais montage de la ou des portes décoratives. Si vous avez le moindre doute, demandez à votre installateur de vérifier les portes décoratives.

Si une ou plusieurs des LED de l'appareil ne fonctionnent pas :

- Contactez le service clientèle pour prendre rendez-vous pour une visite de réparation.

Préparation de l'installation

Cet appareil ne doit jamais être installé à proximité de sources de chaleur, par exemple des éléments chauffants ou des cuisinières, ni dans des endroits humides.

Faites-vous aider par une ou deux autres personnes lors de l'installation de cet appareil. Cet appareil peut présenter des arêtes vives. Porter un EPI adapté à la tâche et à l'environnement.

• Pour garantir que l'appareil est bien horizontal, vous devez utiliser les pieds réglables en hauteur situés à l'avant de l'appareil.
• Le système de refroidissement situé à l'arrière de l'appareil ne doit pas toucher le mur du fond. Plus l'espace est grand, mieux c'est.
• L'appareil doit être installé de manière à ce qu'il soit suffisamment ventilé. Veillez à ce qu'il y ait un espace libre au-dessus de l'appareil pour permettre à l'air de s'échapper et à ce qu'il y ait un espace entre l'arrière de l'appareil et le mur.

Ventilation

Le principal élément à prendre en compte lors de l'installation d'un appareil de réfrigération dans une cuisine est la ventilation. La chaleur sortant du compartiments de refroidissement doit être dissipée dans l'atmosphère. Une ventilation incorrecte peut entraîner une défaillance prématurée du compresseur, une consommation d'énergie excessive, une défaillance totale du système, et peut annuler la garantie fournie avec l'appareil. Pour les produits destinés à être installés dans un meuble de grande hauteur, les exigences de la page suivante doivent être respectées :

Une prise d'air doit être prévue quelque part dans la structure de l'armoire pour permettre à l'air de pénétrer librement. Dans cet exemple, une prise d'air de socle est représentée sous le réfrigérateur.

Une découpe doit être pratiquée dans la plinthe sous le réfrigérateur/congélateur et la grille d'aération fournie doit être utilisée pour une finition soignée.

Il est également possible de retirer une fine section de la plinthe pour permettre à l'air d'entrer dans l'unité (recommandé : 600 mm x 10 mm)

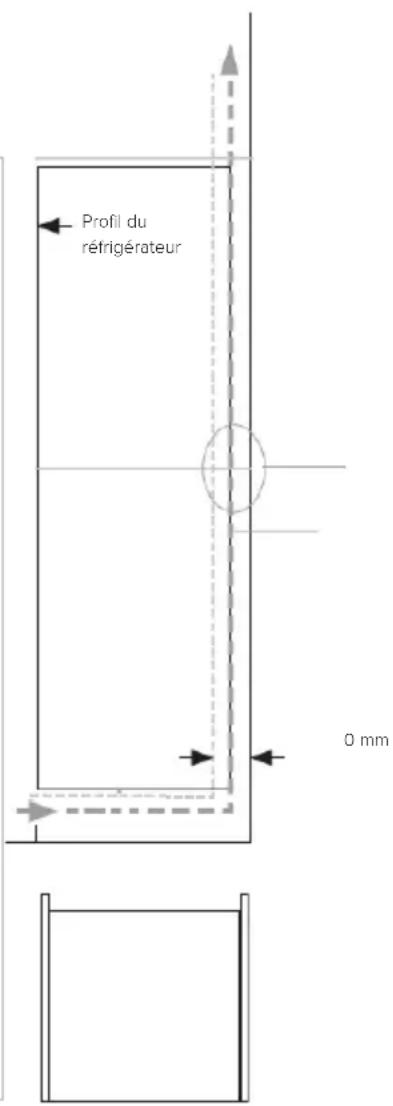

Profil du réfrigérateur 0 mm

La partie supérieure de l'armoire doit être ventilée dans la pièce

Taille recommandée de l'ouverture de la prise d'air : 500 x 40 mm

Si le mobilier ne permet pas à l'air de pénétrer librement dans la pièce, il faut prévoir un évent de socle ou un autre moyen de ventilation pour assurer une circulation naturelle de l'air

Il doit y avoir un espace suffisant à l'arrière de l'armoire pour permettre à l'air frais d'être aspiré au-dessus du condenseur.

Recommandé : 500 x 40 mm

Fig. 7

Vue en plan de l'espace de ventilation arrière

L'espace ouvert à l'arrière est clairement visible. Pour le bon fonctionnement de l'appareil, il est important que la partie supérieure de celui-ci ne soit pas obstruée. Une profondeur d'espace de 40 à 50 mm est normale pour la plupart des appareils.

Un trou de ventilation est nécessaire dans le socle de l'unité ; il permet à l'air d'être aspiré au-dessus du compresseur et de l'échangeur de chaleur. Une grille décorative est fournie avec l'appareil afin de parfaire cette ventilation. Il est également possible d'obtenir le débit d'air requis en retirant une fine section de la plinthe (600 mm x 10 mm au minimum).

En règle générale, plus l'air peut entrer et sortir, plus le produit fonctionne bien et efficacement.

Installation dans le placard

Pour s'assurer que l'appareil est nivelé, il convient d'utiliser les pieds réglables en hauteur situés à l'avant de l'appareil. Le système de ventilation situé à la base de l'appareil ne doit pas être obstrué

Poussez l'appareil avec précaution dans le logement, en veillant à ce qu'il soit en position centrale par rapport à celui-ci. Suivez les étapes de la page suivante pour installer la porte décorative, en vous assurant que la porte peut être ouverte et fermée correctement, puis serrez les vis en haut, du côté des charnières et en bas.

Inversion des portes de l'appareil

Nous vous recommandons de demander l'aide d'une autre personne pour soutenir les portes pendant cette opération.

1. Retirez délicatement les caches blancs du côté où vous souhaitez changer les charnières
2. La porte étant fermée, retirez les capuchons des charnières et les vis de la charnière supérieure fixant celle-ci à la porte, soutenez la porte pendant cette opération, puis retirez les vis de la charnière inférieure

3. Soutenez la porte par le bas et ouvrez les charnières en les éloignant de la porte de l'appareil. Soulevez délicatement la porte de l'appareil en veillant à ne pas endommager les charnières ou la porte. Placez la porte dans un endroit sûr où elle ne risque pas d'être endommagée

4. Répéter les étapes 1 à 3 pour la porte inférieure si nécessaire

5. La charnière supérieure étant ouverte, retirez les vis qui fixent la charnière au meuble, faites de même avec la charnière inférieure.

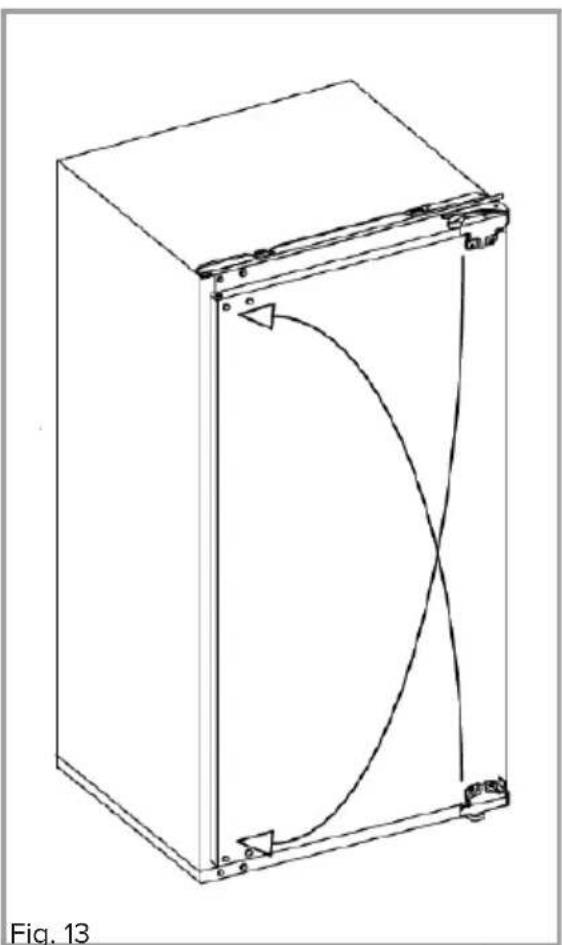

6. Faites pivoter la charnière supérieure de 180 degrés et fixez la charnière dans le coin diagonalement opposé du meuble, comme indiqué sur la figure 13

7. Replacez la charnière inférieure précédente sur le côté opposé en haut. Remettez en place la porte supérieure et la « nouvelle » charnière supérieure, et fixez-les solidement à l'appareil. Répétez ce processus pour la porte inférieure si nécessaire

8. Mettez en place les capuchons centraux et les pièces du couvercle de la charnière supérieure pour terminer le processus.
